ТЕМА:

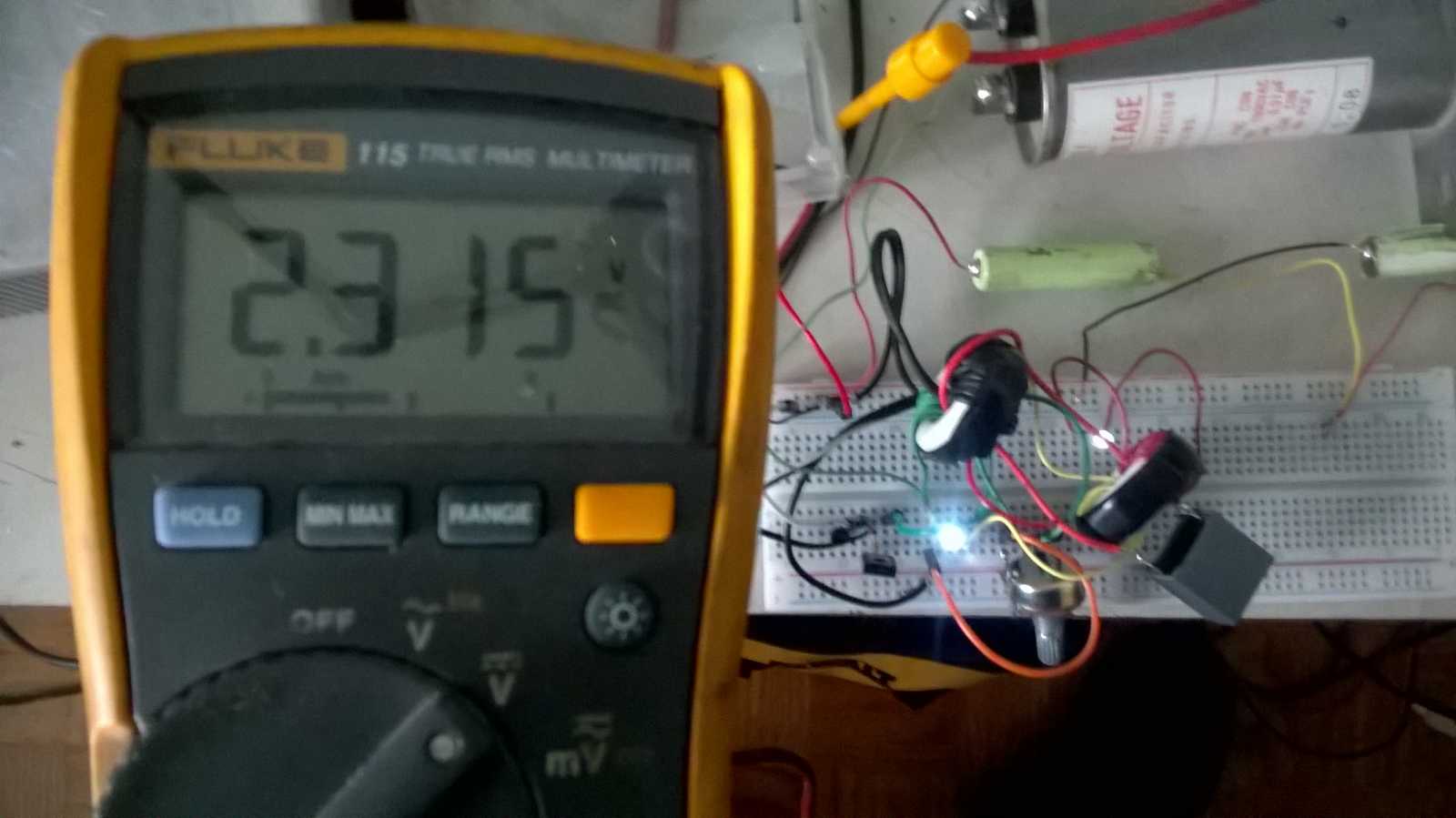

Через 2 дня батареи заряжаются до 2,3 В, а теперь через 3 дня они превышают 2,44 В.

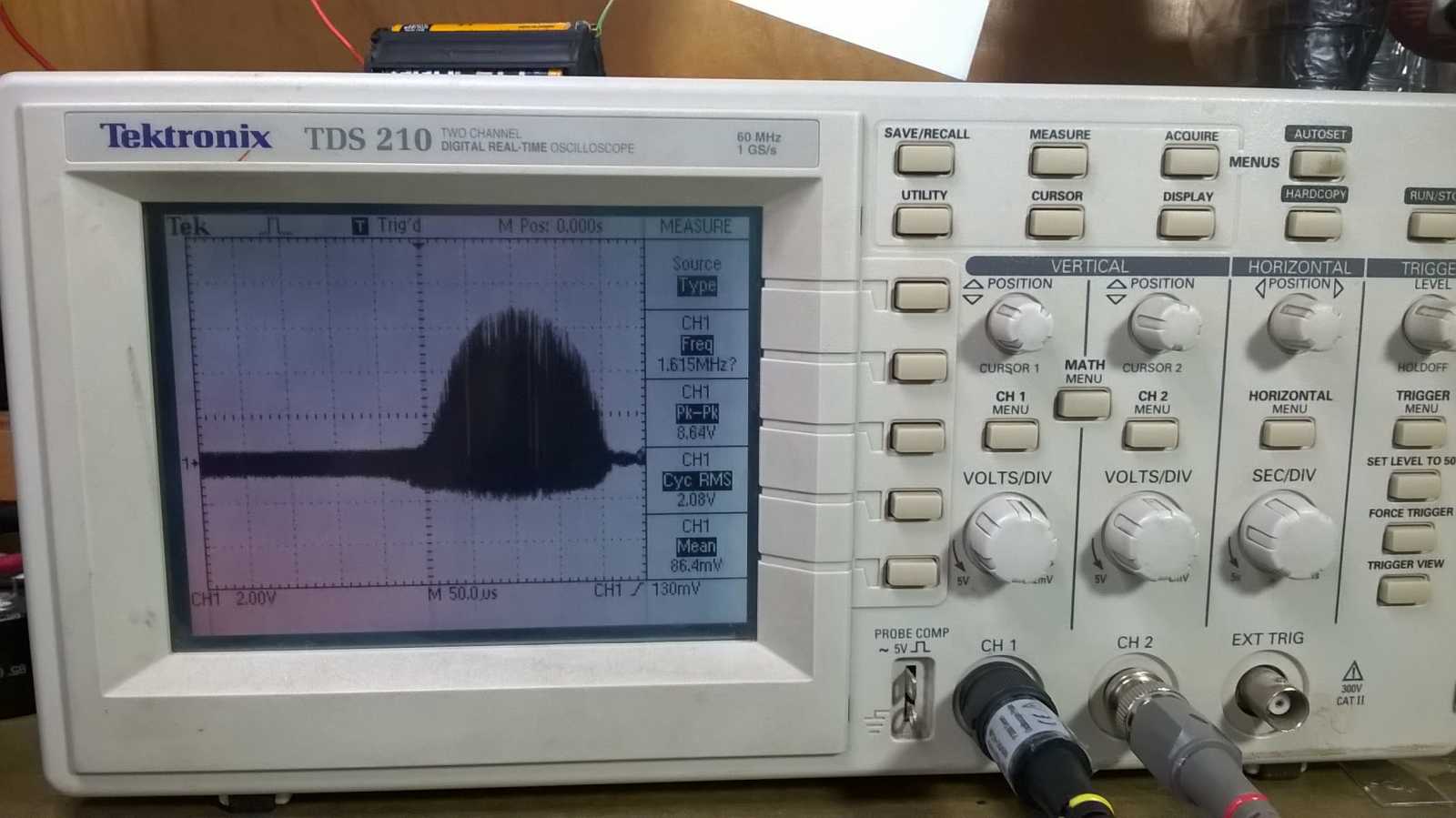

На снимке прицела очень ясно видно, что эту перезарядку производит ферромагнитный материал.
Ягау

Jagau Здравствуйте.Я тоже работал над этой схемой. Было сделано несколько макетов данной схемы неквадрата на различных сердечниках и она действительно работает. На меня тоже наехали типа я в сговоре с автором. Даже мой бывший ник =транзистор= почему то перестал меня узнавать. Пришлось новый завести.Одна просьба у вас хороший осцил посмотрите на 20 30 день работаты схемы что произойдет с феррорезонансом. Думаю что заряд прекращяется не из за гибели акб. Просто топливо ферита заканчивается.

Привет пчела

Спасибо за отзыв о проекте.
Отмечу ферритовое топливо
На данный момент я изменил конденсатор с 5 до 1,8 мкФ с очень низким ESR.
Это быстро увеличило нагрузку с 2,3 до 2,457 вольт, и она была очень стабильной в течение последних 5 дней, без изменений.
Я также удалил конденсатор на 1 витке катушки, так как с тех пор много стабильности.
Я планирую запустить его только с одним конденсатором без батареек.
Первые тесты без батареек прошли хорошо, напряжение упало на 2 (0,002) милливольта в час, сейчас экспериментирую.
мой родной язык - французский, надеюсь, ты меня хорошо понимаешь хорошего дня

Ягау

Jagau Спасибо. Понял без проблем. Мотай обмотки проводом лицендрат. Улучшает работу.А также используй вместо колец броневые сердечники как у SJR Looper V4.

Не квадрат пишет: ...чем похвастаться, тем, что выложил для всех, то что получилось у меня; - так я ни кого не заставлял делать и денег не требовал...

Не квадрат, расскажите, пожалуйста, как зарождалась ваша схема. Была ли она результатом случайных проб и ошибок, или же вы изначально закладывали в нее некий принцип? Зачем два кольца? Ведь, казалось бы, всю схему можно выполнить и на одном кольце...
Какие мысли привели Вас к этой схеме?

хи пчела
Я использовал ТВ-ферриты в другой схеме, и она работает так же хорошо.
Я подумываю использовать pot-core в следующей настройке
Ягау

с этого начиналось, объяснение на картинке ....i078.radikal.ru/1312...718b6b.jpg

Не квадрат пишет: с этого начиналось, объяснение на картинке ....i078.radikal.ru/1312...718b6b.jpg

ВНИМАНИЕ: Спойлер!

[img] i078.radikal.ru/1312...b.jpg[/img

]

Напряжение возможно, а с токами нагрузки, видит ли источник ток в цепи нагрузки? Я имею ввиду если вывести +/- диодного моста к примеру на электронную нагрузку и посмотреть ток на нагрузке и ток от источника

Не квадрат пишет: с этого начиналось, объяснение на картинке ....

ВНИМАНИЕ: Спойлер!

i078.radikal.ru/1312...718b6b.jpg

Не квадрат, а эта схема получила какое-то развитие с 2013 года? Если да, то как она она выглядит на сегодняшний день? Если не секрет, конечно..

Jagau пишет: Привет пчела

Спасибо за отзыв о проекте.
Отмечу ферритовое топливо
На данный момент я изменил конденсатор с 5 до 1,8 мкФ с очень низким ESR.
Это быстро увеличило нагрузку с 2,3 до 2,457 вольт, и она была очень стабильной в течение последних 5 дней, без изменений.
Я также удалил конденсатор на 1 витке катушки, так как с тех пор много стабильности.
Я планирую запустить его только с одним конденсатором без батареек.
Первые тесты без батареек прошли хорошо, напряжение упало на 2 (0,002) милливольта в час, сейчас экспериментирую.
мой родной язык - французский, надеюсь, ты меня хорошо понимаешь хорошего дня

Ягау

...изначально 5 пикофарад

Не квадрат пишет: с этого начиналось, объяснение на картинке ....i078.radikal.ru/1312...718b6b.jpg

ВНИМАНИЕ: Спойлер!

Мудреная схема. Из пояснений я ничего не понял.
Первичная обмотка - это та, которая в коллекторе транзистора, надо думать.
Но не понятно, которая из обмоток является обмоткой II, закоротив которую можно создать "как-бы зеркало".
Рассуждения по п.2 они, может быть, были бы к месту, если бы нагрузка была бы низкоомной активной. Но там порог - напряжение питания. До тех пор пока не откроются диоды выпрямительного моста - можно считать, нагрузки нет - вместо нее разрыв. Т.е Т2 вообще ничего не накапливает на прямом ходу. На обратном - работает как демпфер.
Т.е. смысл Т2 не понятен. Без него, м.б. даже лучше бы работало бы.
А вот что бросается в глаза, так это то, что светодиод включен так, что дополнительный электролит заряжается через него через открытый транзистор. Т.е. на прямом ходу. Но как? Если ему нужно минимум 1.7В, чтобы открыться... Как он откроется от напряжения 1.2В? Да ещё и на транзисторе че-то падает.
А на обратном ходу имеем удар по светодиоду в направлении его запирания. Что там происходит со светодиодом в этот момент?
...
А если тупо заперт - то там и смысла нет никакого.
Или все не так?
Каков у Вас получился результат на этой схеме?

Ок спасибо не квадрат для конденсатора, нюанс понял.

Ягау

Jagau пишет: Через 2 дня батареи заряжаются до 2,3 В, а теперь через 3 дня они превышают 2,44 В.
На снимке прицела очень ясно видно, что эту перезарядку производит ферромагнитный материал.
Ягау

Здравствуйте Jagau, макетов собирал несколько, получил прибавку один раз и всё.

Могли бы вы помочь мне? Очень интересно знать опыты других собиральшиков.

1 - Хотелось бы узнать какой конденсатор ставили и какой ёмкостью?
2 - На замкнутый виток ставили конденсатор? То какой?
3 - Транзистор какой стоит?
4 - сколько витков на каждую обмотку? хотелось бы увидеть по ближе как намотанны оба кольца если есть возможность сфотографировать.
4 - Каким проводом мотали? Какой толщены?
5 - Полярность обеих светодиодов соблюдали как в схеме автора?
6 - Подстроичный резистор выставляете на полное сопротивление (100кОм)? Если нет, то по какому показателю убавляите сопротивление?

пчела пишет: Jagau Спасибо. Понял без проблем. Мотай обмотки проводом лицендрат. Улучшает работу.А также используй вместо колец броневые сердечники как у SJR Looper V4.

Пчела могли бы вы объяснить как у что заканчивается у ферритов? Или что вы подразумеваете (ну просто не знаю, и хочется понять, автор к сожалению не объясняет как работает).

Прищел лицендрат на 7 жил и на 27, какой лудше бы для этой схемы?

С броневыми точно работать лудше будет? А мотать слои как, один на другой в разные стороны или мотаем 1 слой и всё?

Не квадрат пишет:

Jagau пишет: Привет пчела

Спасибо за отзыв о проекте.
Отмечу ферритовое топливо
На данный момент я изменил конденсатор с 5 до 1,8 мкФ с очень низким ESR.
Это быстро увеличило нагрузку с 2,3 до 2,457 вольт, и она была очень стабильной в течение последних 5 дней, без изменений.
Я также удалил конденсатор на 1 витке катушки, так как с тех пор много стабильности.
Я планирую запустить его только с одним конденсатором без батареек.
Первые тесты без батареек прошли хорошо, напряжение упало на 2 (0,002) милливольта в час, сейчас экспериментирую.
мой родной язык - французский, надеюсь, ты меня хорошо понимаешь хорошего дня

Ягау

...изначально 5 пикофарад

А так и моргать светодиоды не будут. Я думал что 5 микрофарад минимум. По схеме я подумал что "5*" и"0,5*", это (5 * ёмкость1) и (0,5 * ёмкость1). Тоесть думал что например если ставлю 47 микрофарад, то на виток ставлю 4,7 микрофарад.
