ТЕМА:

Ersh пишет:

Матрос, то что ты написал это всем понятно. А вот то что в цепи несколько катушек последовательно, и ток у них у всех одинаков! Вот что главное! При одном и том же потреблении как в моем случае при эксе 120 ватт, получаем совершенно разный результат. Повторю, магнитное поле зависит от тока! Делаем 4,5... ,10 катушек последовательно мощность потребления одинакова, а магнитное поле увеличиваем за счет большого количества катушек, мощность то на выходе будет суммироваться на одну катуху! Кто первый проверит, отпишитесь. Ведь я же отдал эту инфу(идею) для вас всех, не зажал.

Во первых ты не указал какой ток по питанию при параллельном и последовательном соединении, если одинаков то все как я описывал, во вторых последовательное соединение катушек ток то конечно дает но напряжение делит на количество катушек и в итоге тот же результат на выходе, это если на прямом ходе, если обратный ход то там как Черкес говорил индуктивности начинают работать и т.к последовательное соединение дает большую индуктивность то время нарастания увеличивается т.е среднее значение тока на входе и выходе будет одинаковым.
На мой взгляд самый реальный вариант это накачка о образного транса с поделенной первичкой половины которой на разных кернах и включенны последовательно встречно такое включение уменьшает значение индуктивности а съем со вторички намотанной поверх обеих половин первички это дает увеличение индуктивности вторички в двое при токе на выходе равном первичному т.е теоретически за счет изменения параметра можно в два раза выхлоп поиметь ИМХО.
Вот

Ersh пишет:

Матрос, ты можешь делать как угодно, я никого не уговариваю. Считаешь что будет лучше по твоему, ради бога...
А про напряжение, которое делится на количество катушек, это фигня, главное ток, он создает магнитное поле.

Делай ктож против то.

matros Из видео ничего не понятно Что там под изолентой Как сердечники связаны между собой Как так можно снимать

Муравей пишет:

matros Из видео ничего не понятно Что там под изолентой Как сердечники связаны между собой Как так можно снимать

Я ж расказал все коментируя и написано там коменты, сердечники не связаны между собой по "железу" никак по меди т.е обмотки на каждом сердечнике витков как на общем который поверх всех, коммутация только меняется параллельно последовательно и источник по очереди подключается к общей и на отдельные которые послед и параллельно соединяются, питание однополярные импульсы.
Мысль была как у Ерша ток увеличить, а вышло что вышло в одном варианте ток действительно на выходе больше при к тр 1:1 но все сводится к аналогичной схеме если первички токовых трансформаторов включить последовательно а вторички параллельно ток вроде как больше но если пересчитать по мощности учитывая напряжение которое поделится то индейская национальная хата выходит.

Там под изолентой ферритовые стержни?

Муравей пишет:

Там под изолентой ферритовые стержни?

Там ферритовые половинки от твс.

Ersh с двумя ключами хорошо но добавить два диода Один к плюсу другой к минусу
Другие концы диодов вместе и на землю

1.Средняя точка между катушками используется только для замеров?
2.Что на схеме делает символ массы, подключен ли он к чему-нибудь кроме массы осциллографа (может быть источник двухполярный или применяется заземление)?
3.Катушки намотаны на чем (ферромагнитный материал или просто изоляционный материал без сердечника)?
Может для начала "поключевать" каждую катушку отдельно, определив ее собственную емкость, которая вместе с ее собственной индуктивностью дает "звон".
После этого можно думать дальше.

Ersh Я правильно понимаю что в эксперименте с двумя ключами частота ниже у катушки что ближе к минусу?

Ersh, у тебя "общий" второго щупа отключен при измерении? Схема получается не симметричная. Поэтому разные частоты.

Теперь все ясно Катушка которая остается привязанной у блоку питания одним концом имеет дополнительную емкость
Отсюда и частота понижается

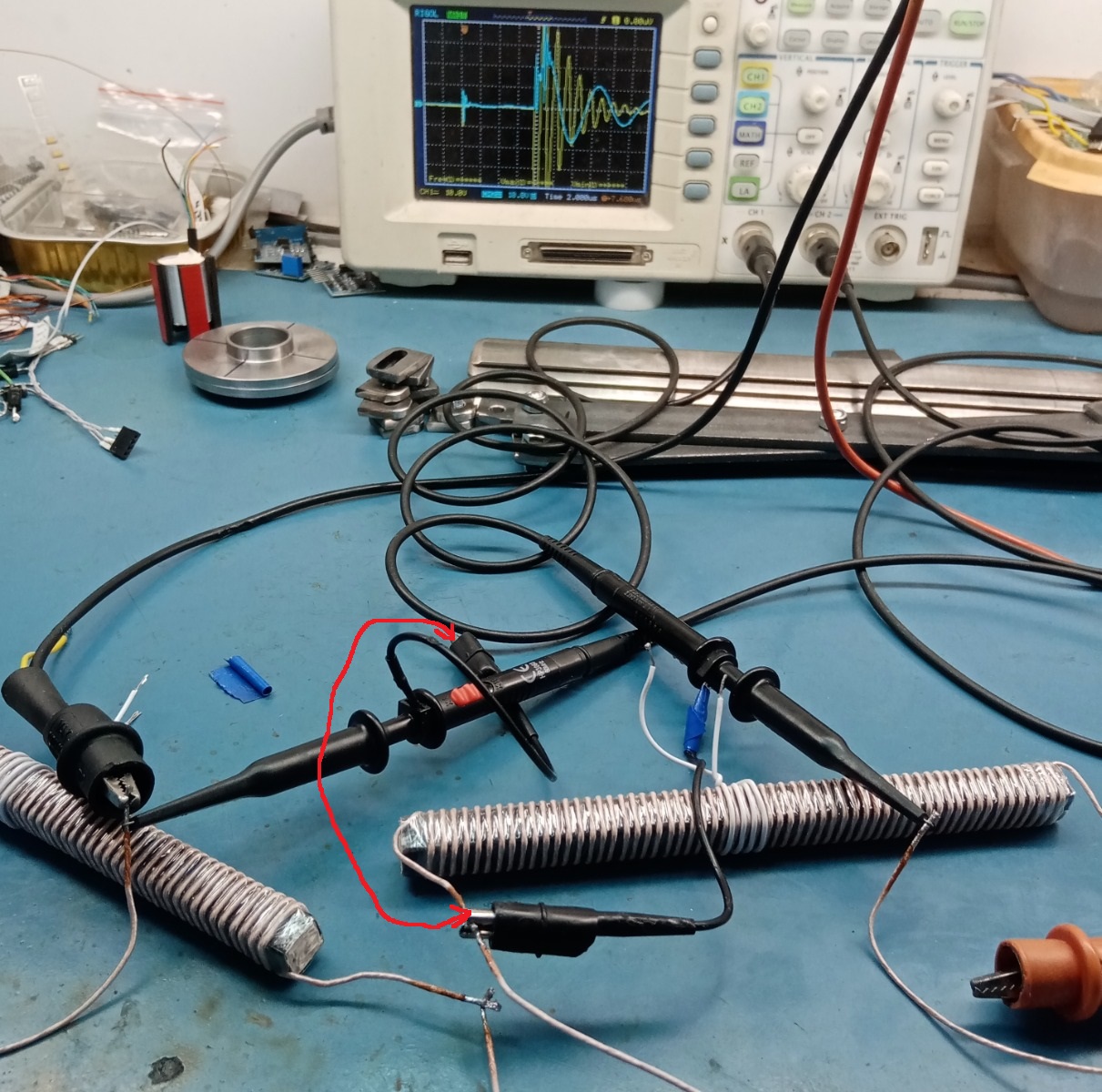

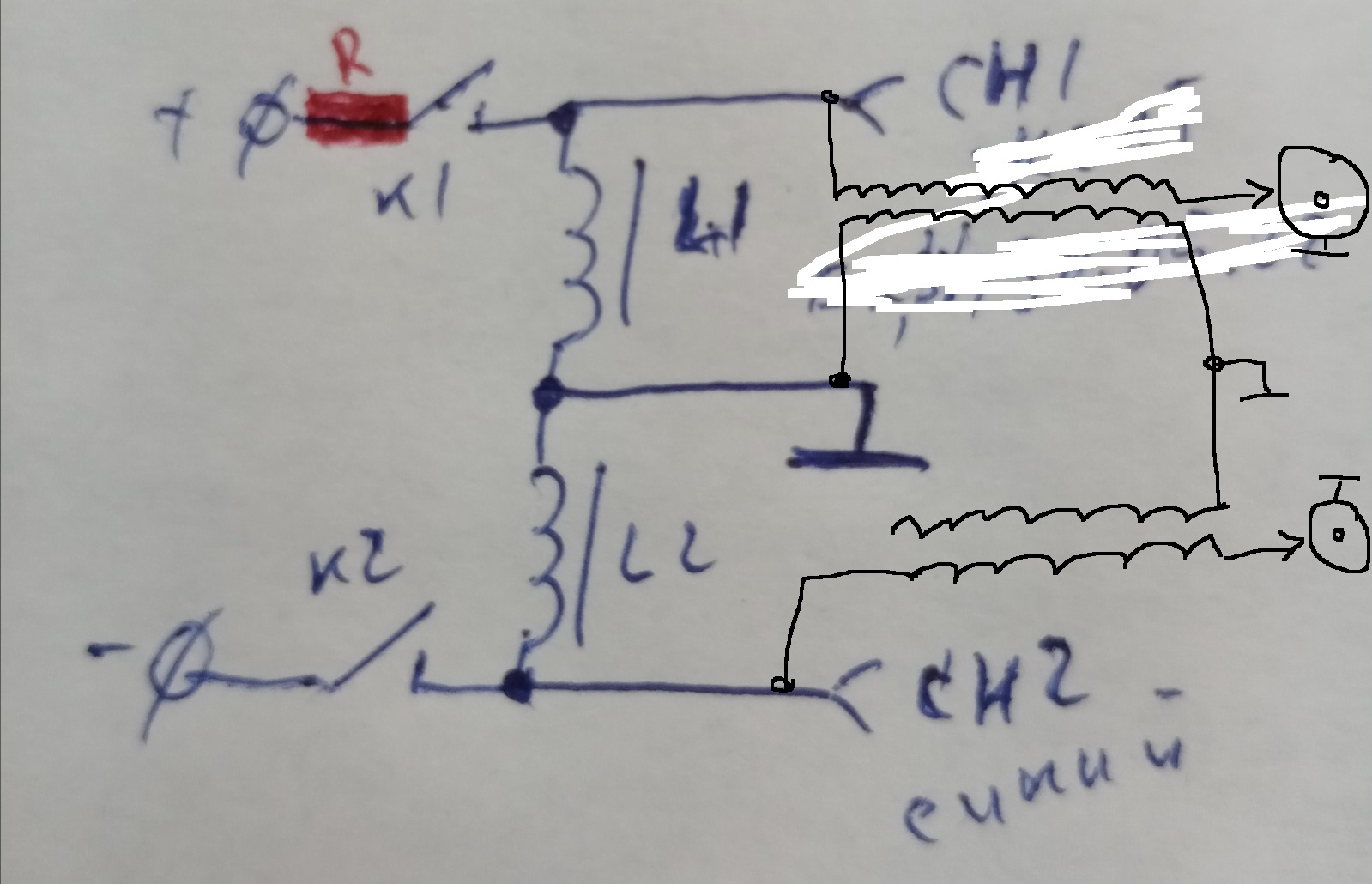

Вот смотри как ты подключаешь. Конечно схема не симметричная.

Это уже разные катушки То что они спаяны - ни о чем не говорит

Ersh пишет:

жмелик пишет:

Вот смотри как ты подключаешь. Конечно схема не симметричная.

Жмелик, у тебя ослик есть? Прозвони между щупами общий,когда они подключены к нему.
И сам проведи измерения, ладно? Потом напишешь, что получил.
Я щупы местами не меняю, а на катушках меняется частота местами... Теоретики...

Ты спросил: "...Почему частоты разные? ...". Тебе предложили вариант ответа. Чем ты не доволен??? Ладно . Разговаривай дальше сам с собой...

А я благодарен Ершу Теперь ясно как перекачать из одной катушки в другую больше заряда
Их надо уравнять по частоте Раньше не обращал на это внимания При импульсе это важно
Эксперименты Ерша можно провести не имея колец Если у кого есть дроссели от ламп дневного
света В каждом две трубки из пермалоя Через эти трубки продернут тонкий провод Надо заменить
на толстый Из 4 дросселей получится 8 трубок
