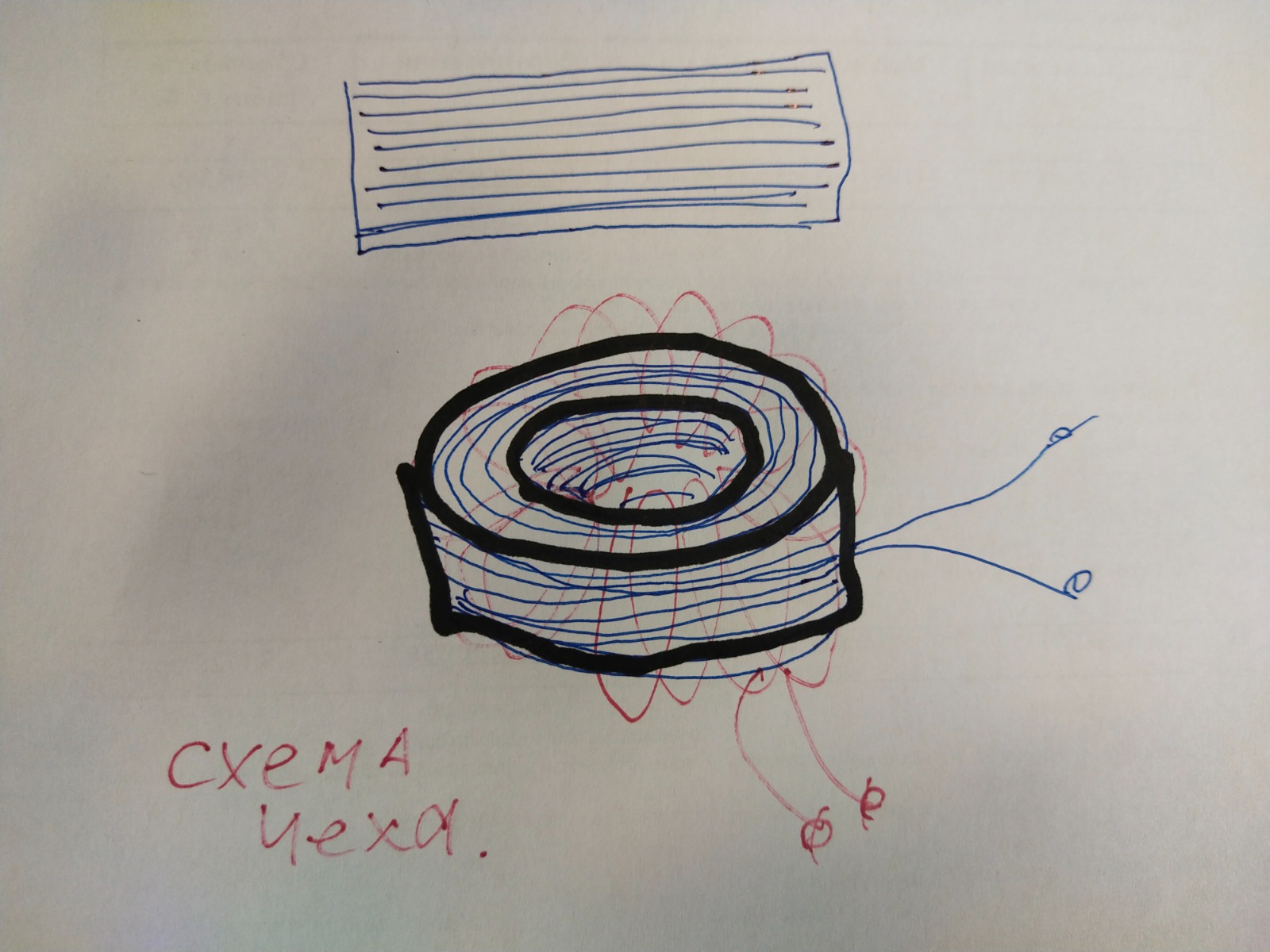

Схема во вложении - намотка начинается на оправке, вставленной в феррит от центра , далее идет по внешним сторонам кольца, спускаясь на наружную плоскость .Заканчивается в центре внешней поверхности кольца - на рис.синим цветом. Красным проводом обозначена торообразная обмотка, в обычном понимании форумчан, то есть, провод мотается через центр кольца.
Или иными словами - все кольцо обматываем проводом, начиная от центра, заканчивая внешней стороной, выводы посередине высоты кольца.

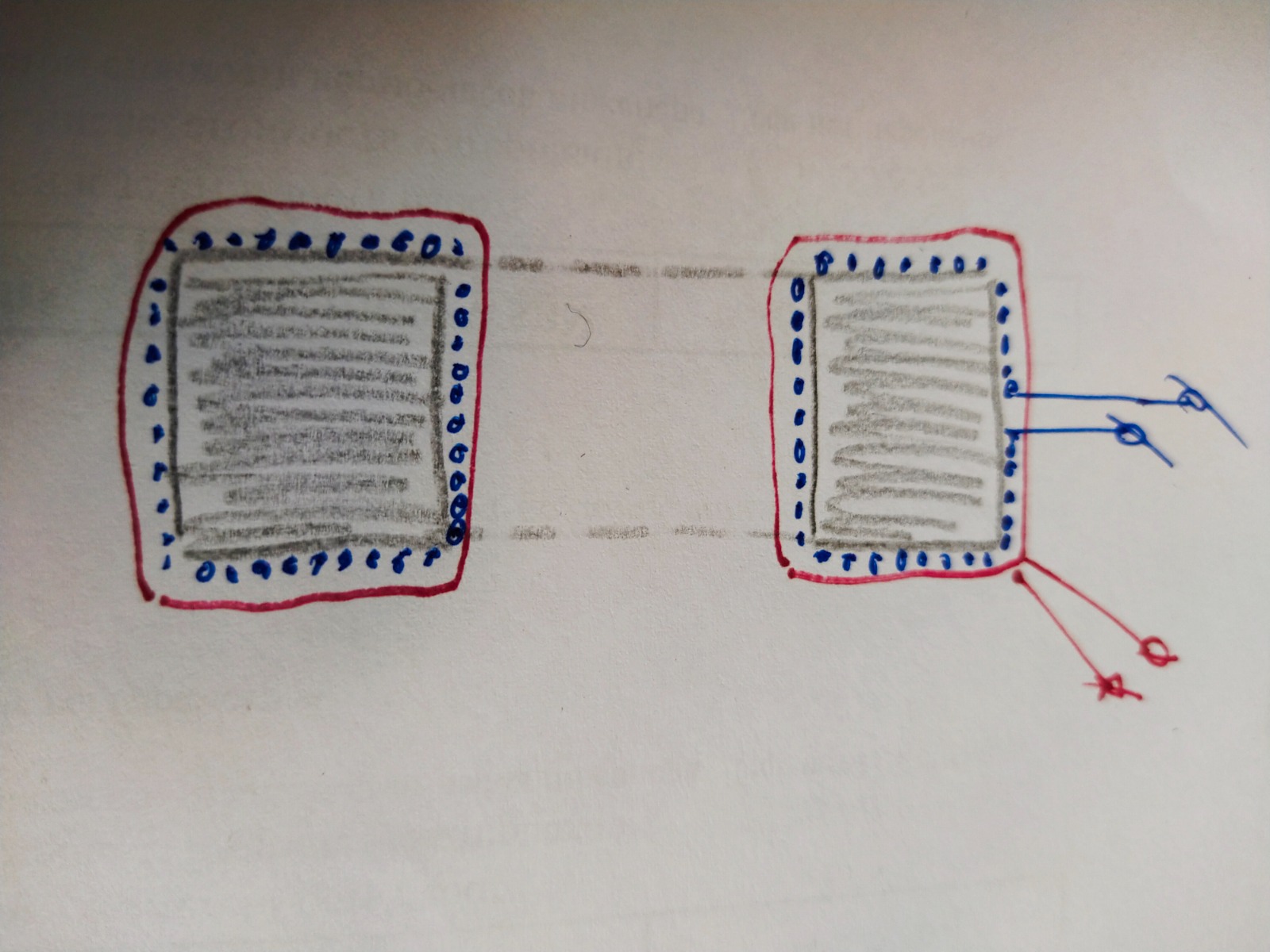

Второй рисунок для понимания, вид в разрезе.

Индуктивность обмоток синего и красного цвета должна быть либо одинаковой, либо иметь кратные целочисленные отношения (1:1, 1:2, 1:3 ... )
Обмотка съема моталась по обмотке красного цвета, обмотки возбуждения запитывались от двух раздельных ключевых каскадов на биполярных транзисторах.
Схема с форума 2000-х годов, был такой по альтернативным технологиям на yahoo тогда еще, много интересного там было...

Если намотать на трубке с толстыми стенками, и одну обмотку синим проводом сделать несимметричной - т.е. продолжить в сторону центра (в центре должно быть 2 объемных витка) , то при подаче короткого импульса будут в толстом проводе, пропущенном через центр , чередования плотностей торообразной формы, или солитоны, могут и лампочку зажечь. 2 ключевых каскада надо на irf 740, для подачи импульсов на обмотки синего и красного цвета , и формирователь короткого импульса "деда Ивана".

Ersh пишет:

Константин пишет:

Ersh пишет:

Давайте так : обьясните мне что такое продольная волна? Что бы не было лишних споров.

..... Электрическое поле - безвихревое, в отличии от магнитного.....

.......
Далее, из "завихрений" электрического поля на неоднородностях (например, атомной структуре проводника) можно перейти к магнитному полю, как вихрю поля электрического....

.....Вектор ротора такого магнитного поля можно представить как вторичный безвихревой поток....

Сами себе противоречите.
Слишком много слов, значит четкого понимания магнитных и электрических нет.
Если вы уйдете от "классицизма" на счет полей, и будете рассматривать все через плотность, тогда вы быстро "расставите все по полочкам".
Все закрутки полей происходят из-за внешнего влияния среды! Продольная волна это перемещение зарядов вдоль проводника. "Электрическое поле" это поперечный ( поперек проводника) колебательный процесс, все это дело перемешивается с" магнитным полем" вокруг проводника и вращается по спирали, плотность витков или угол завивки полей зависит от тока.

Электрическое поле - это разряжение, расширение( движение наружу) магнитное поле -сдавливание, сжатие ( движение внутрь).
Исходники для понимания через плотность.
Итак : продольная волна это чередующиеся импульсы сжатия и расширения распространяющиеся вдоль проводника (ток) могут стоять на месте просто пульсируя без переноса зарядов, а могут и двигаться с переносом зарядов.

Ерш углубись немного в историю магнитного поля, никакого вращения там нет, "вращение" а точнее направление магнитного поля, приняли условно чтоб удобнее объяснять было силовые взаимодействия проводов с током, а там только отталкивание и притяжение даже правило левой руки можно объяснить тем что провод с током отталкивается от разноименного направления и притягивается к одноименному, так что никакого вращения магнитного поля вокруг провода с током нет это УСЛОВНОСТЬ.
На счет второго, то волны логически ложны распространятся не только вдоль но и во все стороны равномерно, другое дело что движение электронного газа в проводе в режиме колебаний при определенных условиях создают стоячую волну, а вот колебания заряда на конце провода, если он имеет форму сферы будут излучать продольную волну, у нас есть два известных поля это электрическое которое излучается неподвижным зарядом, и магнитное которое производится зарядом движущимся, логично продолжить, что заряд движущийся с ускорением будет производить третье неизвестное поле (продольное, радиально от центра излучения, радиальное) т.е заряд движущийся с ускорением создает впереди себя повышенную плотность излучаемого (электрического) поля которое должно иметь свойство гравитационного т.е. воздействовать не только на заряженные частицы но и на нейтральные. (ударные волны Тесла).

Ersh пишет:

Ой, ой, ой.... Матрос ты бы еще мудипедию продекламировал. Все в кучу собрал,в мусорную. Даж гравитацию приплел. Ну если ты так думаешь, невидать тебе бэтэхэ еще оочень долго.

Ерш, теория должна строится на фактах, а не твоих фантазиях, уметь предсказывать новые явления и быть непротиворечивой, вот ты весь такой альтернативный а хватаешся за классическое вращение МП которого к слову нет?

" а что будет, а ничего не будет ни театра ни кино, одно сплошное телевидение"

Ты еще евангелие от Ерша не написал?

Access Растолкуй по своему рисунку Труба должна быть изолятор ? И про смещенный виток к центру не понятно

Муравей пишет:

Access Растолкуй по своему рисунку Труба должна быть изолятор ? И про смещенный виток к центру не понятно

Труба или кольцо - из феррита. Обматывается кольцо все снаружи проводом в один слой. Наматывать проще от центра , на оправку , которая потом вставляется в кольцо, в разные стороны, затем одна часть провода мотается на нижней части кольца, а вторая на верхней. Эти же провода мотаются и на наружной части кольца, обмотки заканчиваются на внешней стороне кольца строго по центру.
Это одна обмотка (синяя)
Вторая мотается как обычно, через центр кольца, на рис. обозначена красным цветом.

Трубка тонкостенная проще в намотке - обмотка на внутреннюю оправку , по торцам один виток фольгой, и далее намотка на поверхность трубки.

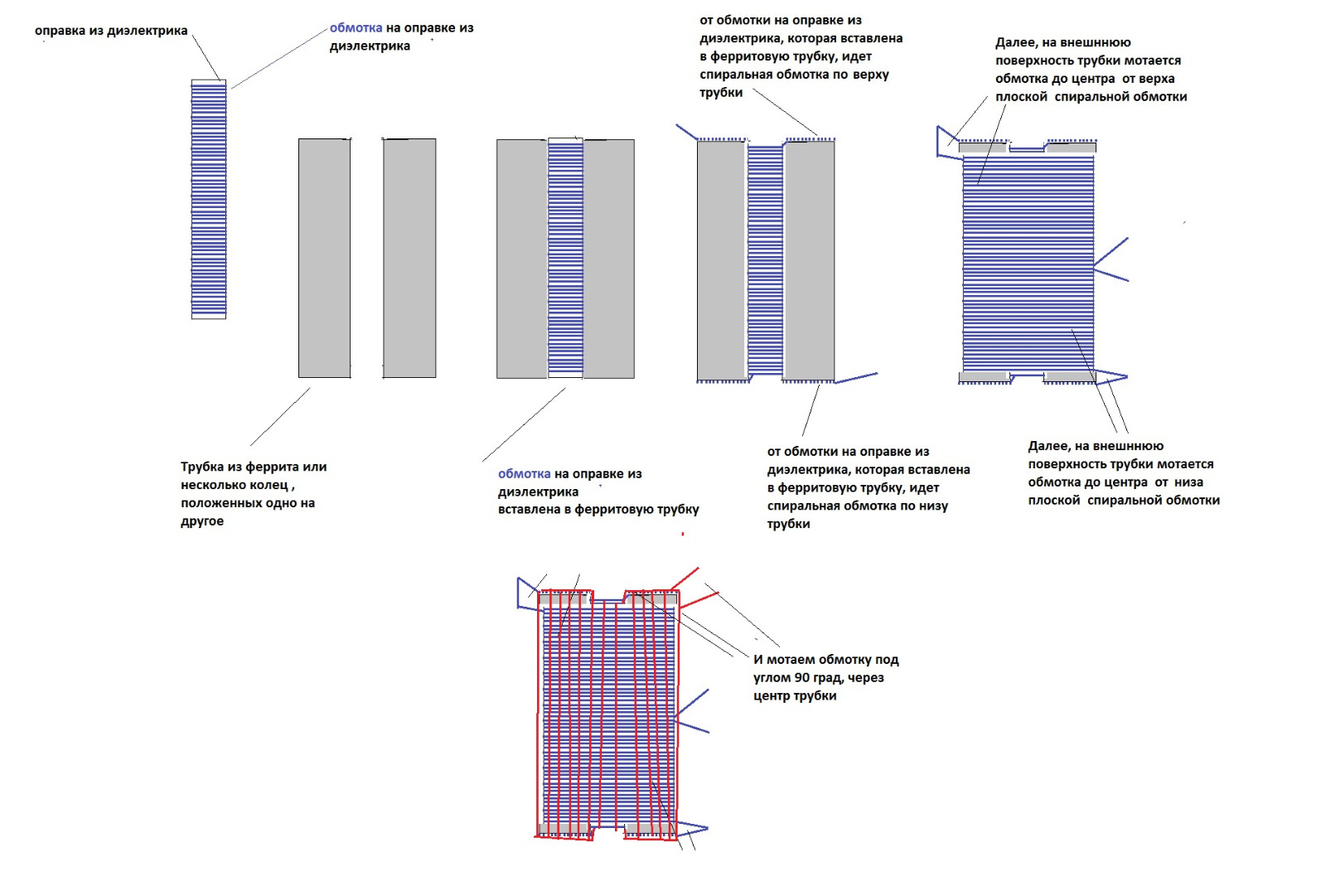

Рис.с подробным описанием намотки на толстостенную трубку из нескольких колец.
