Понятно,спасибо. Надо бы как то унифицировать, чтобы можно было проще повторять.

matros пишет:

robotustra пишет: Э... А как-то поаккуратнее намотать катушку было нельзя? Куда торопимся то?

А вам шашечки или ехать

И то и другое, и можно без хлеба.
А если серьезно, Руслан Шахов вон как все красивенько делал. Делал делал и наверное уже сделал, и пропал с мониторов, так как уже сделал скорее всего...
Вот вам и аккуратность.
А всем известный Фарадей, который провел 16041 опыт по электричеству, так же очень тщательно подготавливал и проводил эксперименты. От записи в дневнике "превратить магнетизм в электричество" до открытия закона электромагнитной индукции прошло 9 лет...

Юрий м пишет: 3

ВНИМАНИЕ: Спойлер!

dmax, а почему б вам вот не попробовать, вот принцип

Вложение не найдено

только взять Ш образный сердечник ну и на среднем керне намотать обмотку а на крайних кернах намотать обмотки сьёма

ВНИМАНИЕ: Спойлер!

Вложение не найдено

Вложение не найдено

strannik-2.ru/index....t=30#47403
strannik-2.ru/index....t=45#47446

к слову разнонаправленные намотки на разных кернах П сердечника у Зацаринина, подтверждают полностью правильную теорию построения магнитного диполя в таком сердечнике. Электромагнитная индукция будет только в окне сердечника и на участке проводника внутри окна. весь остальной виток только соединение. напряжение витка будет складываться из собственно ЭДС + падения напряжения на остальной части витка. ЭДС (Вольты) суммарное = ЭДС индукции - Напряжение падения. В твоем варианте магнитная индукция на торцах будет не сильно большой, логически верно. но вот выполнить в достойный результат сложновато. Смотри магнитное усиление в кольцевом сердечнике можно сравнить с ферритом в кольце 2000 а в таком же стержне (объем и длину если развернуть) не больше 600. и это внутри сердечника (к слово магнитный поток в сердечнике по насыщению не однороден). Так что работай с магнитным потоком, вернее с правильным захватом проводником магнитной индукции поля.

только взять Ш образный сердечник ну и на среднем керне намотать обмотку а на крайних кернах намотать обмотки сьёма


все правильно - это солнечный пишет для отвода глаз, чтобы сюда не совались, а попробуйте ка вы поиграться магнитом в центре напротив торца катушки

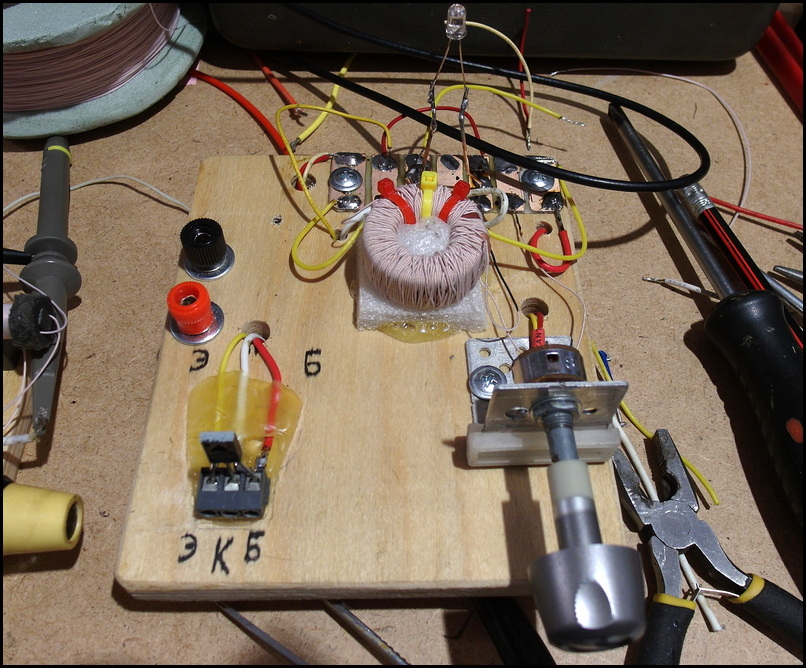

Прилагаю схему «мигалки 2» (модификация фонаря «не квадрата», в более мощную сторону). Не дождался когда разрядится аккумулятор. На сегодня 13.02.2020 работает уже 19 дней, когда погаснет, напишу. Сразу предупреждаю, схема «прихотливая», возможно требует доработки. Используя её, повторить моргание на маленьких и средних ферритовых кольцах мне не удалось.

Замеров на ток потребление не производил, кроме замеров времени работы светодиода после выключения.

Осцилограмму на плюсе светодиода прилагаю (но для меня она запутанная и, пока не научился грамотно пользоваться прибором, бесполезная). Рисунок 1 и 2 один и тот-же график, видны две: частота 49Гц (внутри неё еще есть еще две частоты) и пачки сложных импульсов с частотой 31 Гц.
49 Гц - возможно осциллограф словил частоту сети компьютера (осциллограф самый дешёвый, работает только от USB). Внутри частоты 49Гц при увеличении моргают попеременно два графика, которые пришлось ловить кнопкой паузы (рисунок 3 – пачка 46 кГц, и рисунок 4 - 100кГц).
Внутри пачки сложных импульсов полный хаос, похож на ломаную синусоиду, и на каждом отрезке частота плавающая (от 200 до 400кГц)

P.S. 28.02.2020 "мигалка 2" прекратила гореть проработав 34 дня. 22.02.2020 (28 день работы) светильник стал самостоятельно переходить из режима моргания в непрерывное свечение. Опасаясь перерасхода, методом тыка, нашел новое подключение: если смотреть на схему, то нижние провода внешних катушек на маленьком феррите были подключены на минус, теперь на плюс. Моргание восстановилось. Схема продолжает работать в прежнем режиме.

Юрий м пишет: 3dmax, а почему б вам вот не попробовать, вот принцип

ВНИМАНИЕ: Спойлер!

Вложение не найдено

только взять Ш образный сердечник ну и на среднем керне намотать обмотку а на крайних кернах намотать обмотки сьёма

Вложение не найдено

Вложение не найдено

юрий у вас как всегда полюса не правельно нарисованы

chiksat пишет: юрий у вас как всегда полюса не правельно нарисованы

Он нарисовал все верно, если будет зазор будет наоборот. Магнитная индукция имеет свои правила. У него даже три полюса одинаковых по краям а один как общий в середине.

Юрий м пишет: а вообще хрен его знает но то что оэдс вроде должна самоуничтожаться эт скорей всего

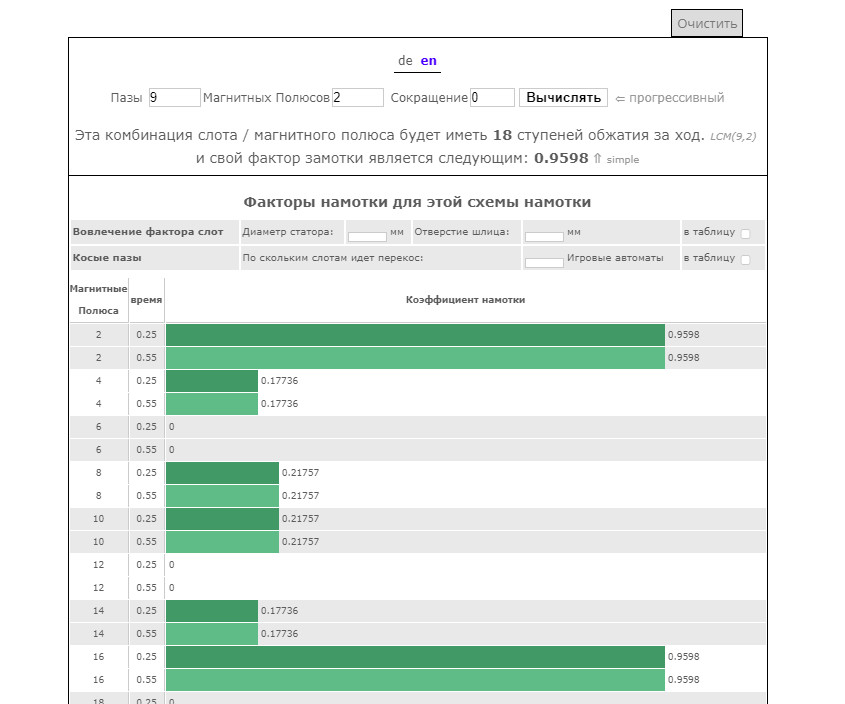

Сергеё я вот там калькулятор в балаболке вылаживал вы по нём ничё не знаете?

В такой комбинации самоиндукция, зачем?
здесь как раз индукция без обратной межвитковой связи. Это прямое преобразование через магнитное поле, типа НЭГа
ПС какой калькулятор ссылку бы

Rakarskiy пишет:

chiksat пишет: юрий у вас как всегда полюса не правельно нарисованы

Он нарисовал все верно, если будет зазор будет наоборот. Магнитная индукция имеет свои правила. У него даже три полюса одинаковых по краям а один как общий в середине.

не может быть одинаковый к поднасимому на рисунке зацаринина правельно нарисовано..это если нагрузку включить..ТО да.

У Зацаринина зазор между полюсом магнита и сердечником, у него такой расклад у Юры зазора нет второй расклад.

коэффициент намотки en.wikipedia.org/wik...ing_factor
В энергетике фактор обмотки-это метод, который используется для улучшения среднеквадратического значения генерируемого напряжения или ЭДС в трехфазной электрической машине переменного тока, чтобы выходное напряжение и, следовательно, крутящий момент не имели в нем гармоник, которые могут снизить эффективность. Это связано с тем, что обмотка якоря каждой фазы распределена по ряду пазов. Так как ЭДС, индуцированная в разных слотах, не находится в фазе, их сумма фаз меньше, чем их численная сумма. Этот понижающий коэффициент называется коэффициентом распределения K d . Еще один фактор, который может уменьшить коэффициент намотки является ли шаг слота меньше, чем шаг полюса, называется коэффициент тангажа K p .
пиндосский обучающий слайд

AND пишет: По поводу КТ815Г. Года 3 назад взял штуки 4.

ВНИМАНИЕ: Спойлер!

Работали прекрасно, пока в ходе экспериментов три из них не вывел из сроя (где-то спалил, где то ножка оторвалась от кучи перепаек). Год назад беру еще пару штук. Еле заводятся, вроде те-же схемы, а результат просто вытягивать клещами приходится. Так тот единственный КТ315Г из старой партии берегу для проверки. Попробуй 2n2222 - не зря его "Не квадрат" использует, результат хороший, цена в Ростове-на-Дону 4 рубля, но греется при сильной нагрузке.

Че-то у меня светодиоды горят со страшной силой, в смысле - сгорают.. Транзисторы тоже горят потихоньку, но не все, BD139 кипят,но 2,5 вольт держут, а 815-ые при 1,2в - бывает что вылетают..

У тебя какая амплитуда на коллекторе? У меня с диодами под 50 вольт фигачит, а без - за сотню..
Катушки лучше всего из советского МГТФ 0,07 мм кв, пробовал мотать литцендратом 28 х 0,07 - хуже чем МГТФ, но лучше лака...
И еще - почему-то намотка кадуцеем либо вообще не запускается, либо работает хуже, чем традиционная намотка

UPD от 14.02..

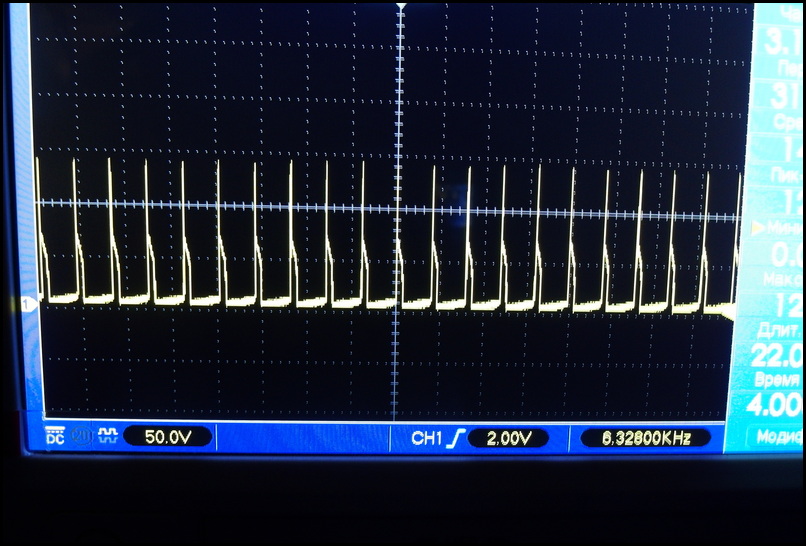

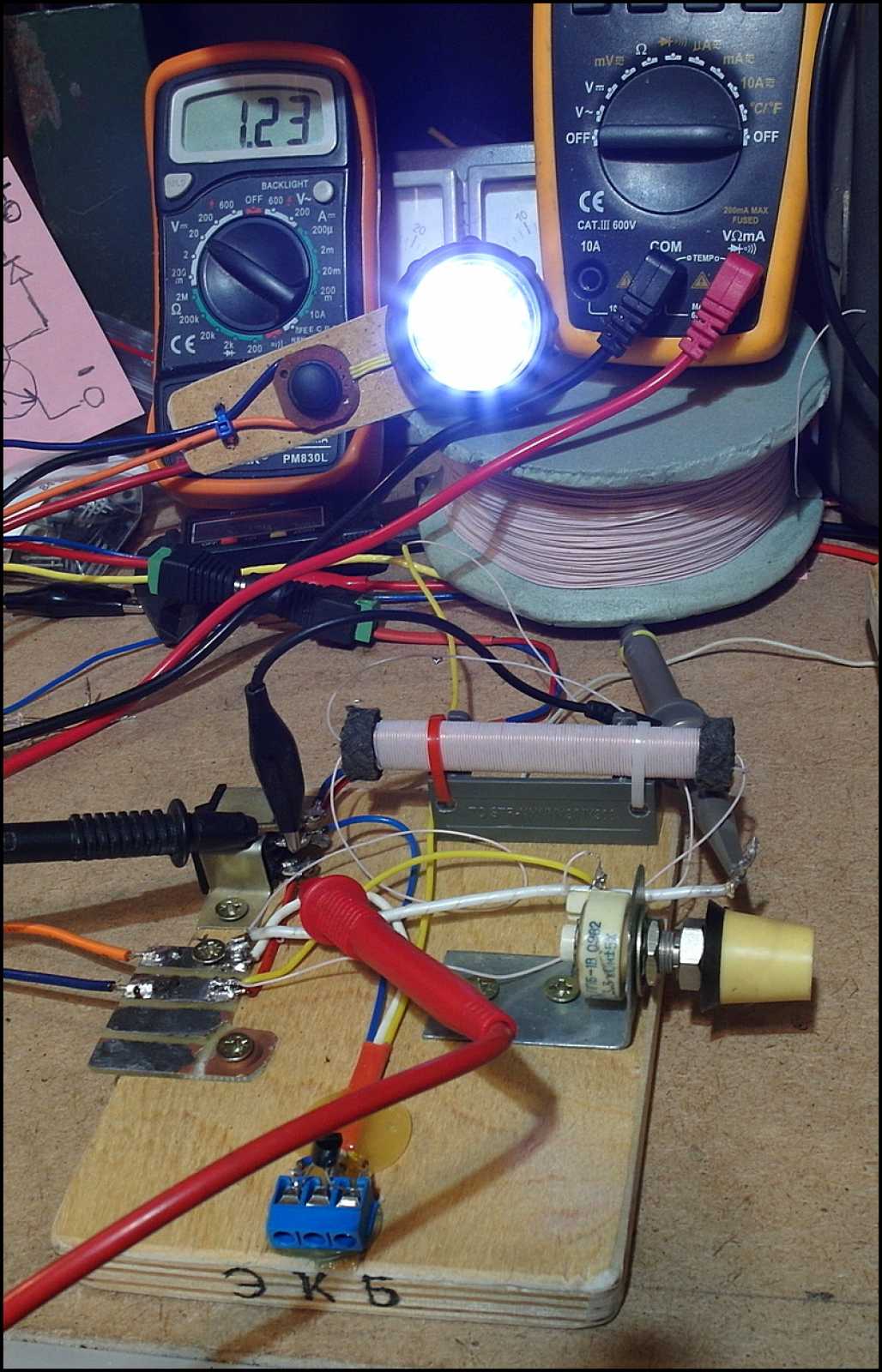

Качер хорошо работает от 1,2 в на BC337, у него очень широкий размах по частоте, от нескольких сот герц до 500 кгц. Но самое оптимальное свечение 10 светодиодов (блок ярких диодов от фонарика фото 1) на частоте 6-7 кгц. При повышении частоты качера до 200-300кгц - свечение притухает, при понижении ниже 6 кгц яркость увеличивается но и начинается какое-то потребление.. На фото 2 осцилка как раз на BC337, размах с десятью диодами почти 150 вольт (делитель 1:1 50 в на клетку)

На фотке №3 - качер, на котором сгорают светодиоды влет, но если на фото 1 катушка намотана на ферритовом стержне проводом МГТФ, то на третьей фотке катушка намотана на метгласовом (нанокристаллическом) сердечнике прониницаемостью более 100000.. литцендратом.

Завтра заберу посылку с 2N2222 заказал 300 штук, будет что жечь

так на кристалл нельзя подавать больше 3 вольт, поставь хотя бы кондер параллельно светодиоду на пару тыщ мкф

doktorsvet пишет: так на кристалл нельзя подавать больше 3 вольт, поставь хотя бы кондер параллельно светодиоду на пару тыщ мкф

Спасибо за дельный совет!

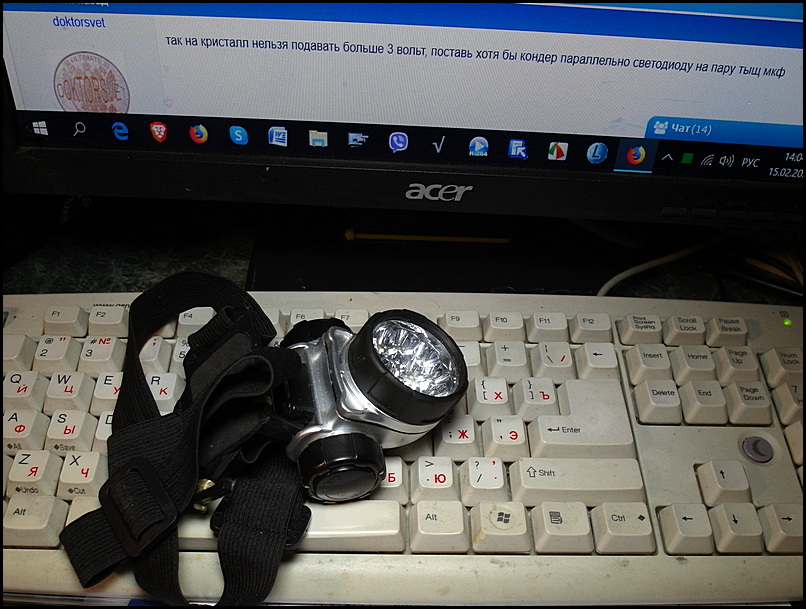

В той светодиодной сборке, что на фото - там не напрямую, в самой сборке уже есть кондеры, это сборка с налобного фонарика, он имеет несколько режимов, которые включаются кнопкой: "ближний свет" - светит всего пара светодиодов, средний свет - горит шесть светодиодов, дальний свет - светят все 10 светиков, и моргающий режим, типа аварийки... Я ничего из сборки не выдирал, поставил как есть, но при подключении к качеру все режимы в сборке анулировались и яркость свечения регулируется лишь изменением частоты качера..

Я купил несколько таких фонариков исключительно ради светодиодов, ибо в моих ебенях светодиоды продаются
дороже готовых фонариков

Vector пишет: Ой-ёй-ёй!!!! Так в этом же фонарике стоят не только светодиоды, но ещё и микросхема которая питается 3-мя вольтами. Вы разве не видели когда разбирали фонарь?
Бида-бидовая с вами икспириментаторами.

Ну да, там не только микросхема но и еще какие-то совсем уж маленькие деталюшки, которые без микроскопа и не разгладеть. Но это-то причем? Фиг с ней, с микросхемой, мы ведь не тратим на ее работу вообще ни копейки

В некоторых фонариках ставят DC-DC обычно повышающие, в них тоже микрухи стоят - ну и что?
