ТЕМА:

Похоже что это главный принцип у Капанадзе, может заблуждаюсь, данный трансформатор дает понимание того что и как нужно делать!

mishail71 попробуйте от аккумулятора.

3dmax пишет: mishail71 попробуйте от аккумулятора.

да 3dmax... есть подозрения что импульсный БП. дает пульсации под нагрузкою..вот отсюдова все фокусы
пуст mishail71 повесит резистор на БП, равный сопротивлению обмотки транса, и осцилом проверит на пульсации.

chiksat пишет:

3dmax пишет: mishail71 попробуйте от аккумулятора.

да 3dmax... есть подозрения что импульсный БП. дает пульсации под нагрузкою..вот отсюдова все фокусы
пуст mishail71 повесит резистор на БП, равный сопротивлению обмотки транса, и осцилом проверит на пульсации.

я это понимаю, пускай mishail71 это поймет.

Миша, ну что тут скрывать то!? Схему для опытов в студию что бы каждый сделал сам и убедился!

3dmax пишет: mishail71 попробуйте от аккумулятора.

Думаешь он не пробовал
Дурит тут глюками своего БП !

Вот видео моего опыта с трансформатором где видно что частота может быть любая! Трансформатор

На выходе ток не классика, через диоды не хочет, конденсатор для него как КЗ, при замыкании выхода провод о провод искр и хлопков нет, ток старается не замкнуть провода а как бы наоборот хочет уйти от замыкания, приходится провода прижимать плоскогубцами. Кто то встречал подобный эффект?

rich пишет: ... На выходе ток не классика, через диоды не хочет, конденсатор для него как КЗ...

На осциллограмме видно - длительность импульсов тока уходит в диапазон, менее одной микросекунды, это близко к 1 Мгц (отсюда чем надо выпрямлять), кроме того, между этими импульсами большая пауза, около 8 микросекунд, все как и должно быть.
Небольшое замечание - используйте термин коэффициент заполнения - он в процентах, а не скважность.

3dmax пишет: mishail71 попробуйте от аккумулятора.

Да,ну а при чем здесь источник питания?
С ним все нормально!!!
Пересмотрите еще раз видео(показание параметров источника тока)..
И какое реальное значение напряжение по входу...

DELAMORTO пишет:

3dmax пишет: mishail71 попробуйте от аккумулятора.

Думаешь он не пробовал
Дурит тут глюками своего БП !

Вадик,это твоя привилегия "дурить" народ!!!
Будь повнимательней.....
Может тогда поймешь,в чем заключается принцип работы данного трансформатора...

spaceon пишет: Миша, ну что тут скрывать то!? Схему для опытов в студию что бы каждый сделал сам и убедился!

Да как бы скрывать то и не чего...Какую вам еще схему то?

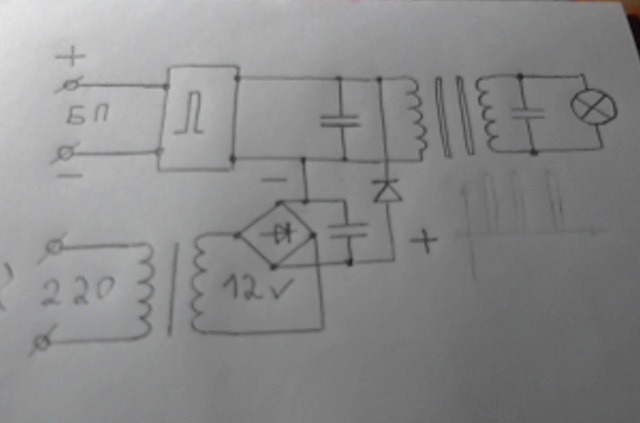

Постами выше,как смог "нарисовал"!!!
Могу сказать только следующее..Это полная аналогия свойств с кольцевым магнитом...
Пока магнит целый,магнитный поток замкнут...Как только вы его разделите на две половинки,вы уже не соедините его,как он был...Две половинки,одного ранее целого,будут отталкиваться...
Сам трансформатор,несколько "модернизирован...Просто обычный трансформатор,не "прокатит"...
Синусоидальная форма сигнала,прямое следствие работы собственной паразитной емкости катушки индуктивности...

chiksat пишет:

3dmax пишет: mishail71 попробуйте от аккумулятора.

да 3dmax... есть подозрения что импульсный БП. дает пульсации под нагрузкою..вот отсюдова все фокусы
пуст mishail71 повесит резистор на БП, равный сопротивлению обмотки транса, и осцилом проверит на пульсации.

Ребята,я для кого,по входу источника питания щуп осциллографа ставил?
Будьте внимательней!!

Сердечник у трансформатора с зазором что ль? Во вторичной катушки этого трансформатора резонанс? При ЛС резонансе синус но как объединить собственную ёмкость с индуктивностью катушки я не представляю даже если там ЛС резонанс..

spaceon пишет: Сердечник у трансформатора с зазором что ль? Во вторичной катушки этого трансформатора резонанс? При ЛС резонансе синус но как объединить собственную ёмкость с индуктивностью катушки я не представляю даже если там ЛС резонанс..

Нет.без зазора...LC резонанс..ну если считать C паразитную емкость контура,то ДА!!!
