ТЕМА:

Вот видео моего опыта с трансформатором где видно что частота может быть любая! Трансформатор

На выходе ток не классика, через диоды не хочет, конденсатор для него как КЗ, при замыкании выхода провод о провод искр и хлопков нет, ток старается не замкнуть провода а как бы наоборот хочет уйти от замыкания, приходится провода прижимать плоскогубцами. Кто то встречал подобный эффект?

rich пишет: ... На выходе ток не классика, через диоды не хочет, конденсатор для него как КЗ...

На осциллограмме видно - длительность импульсов тока уходит в диапазон, менее одной микросекунды, это близко к 1 Мгц (отсюда чем надо выпрямлять), кроме того, между этими импульсами большая пауза, около 8 микросекунд, все как и должно быть.
Небольшое замечание - используйте термин коэффициент заполнения - он в процентах, а не скважность.

3dmax пишет: mishail71 попробуйте от аккумулятора.

Да,ну а при чем здесь источник питания?
С ним все нормально!!!
Пересмотрите еще раз видео(показание параметров источника тока)..
И какое реальное значение напряжение по входу...

DELAMORTO пишет:

3dmax пишет: mishail71 попробуйте от аккумулятора.

Думаешь он не пробовал
Дурит тут глюками своего БП !

Вадик,это твоя привилегия "дурить" народ!!!
Будь повнимательней.....
Может тогда поймешь,в чем заключается принцип работы данного трансформатора...

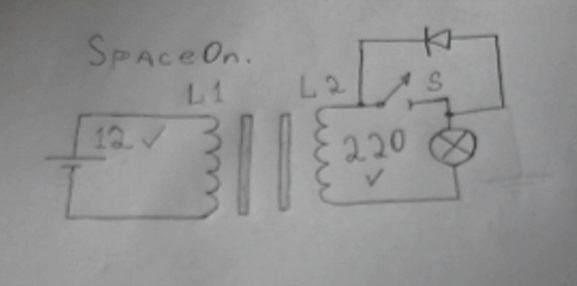

spaceon пишет: Миша, ну что тут скрывать то!? Схему для опытов в студию что бы каждый сделал сам и убедился!

Да как бы скрывать то и не чего...Какую вам еще схему то?

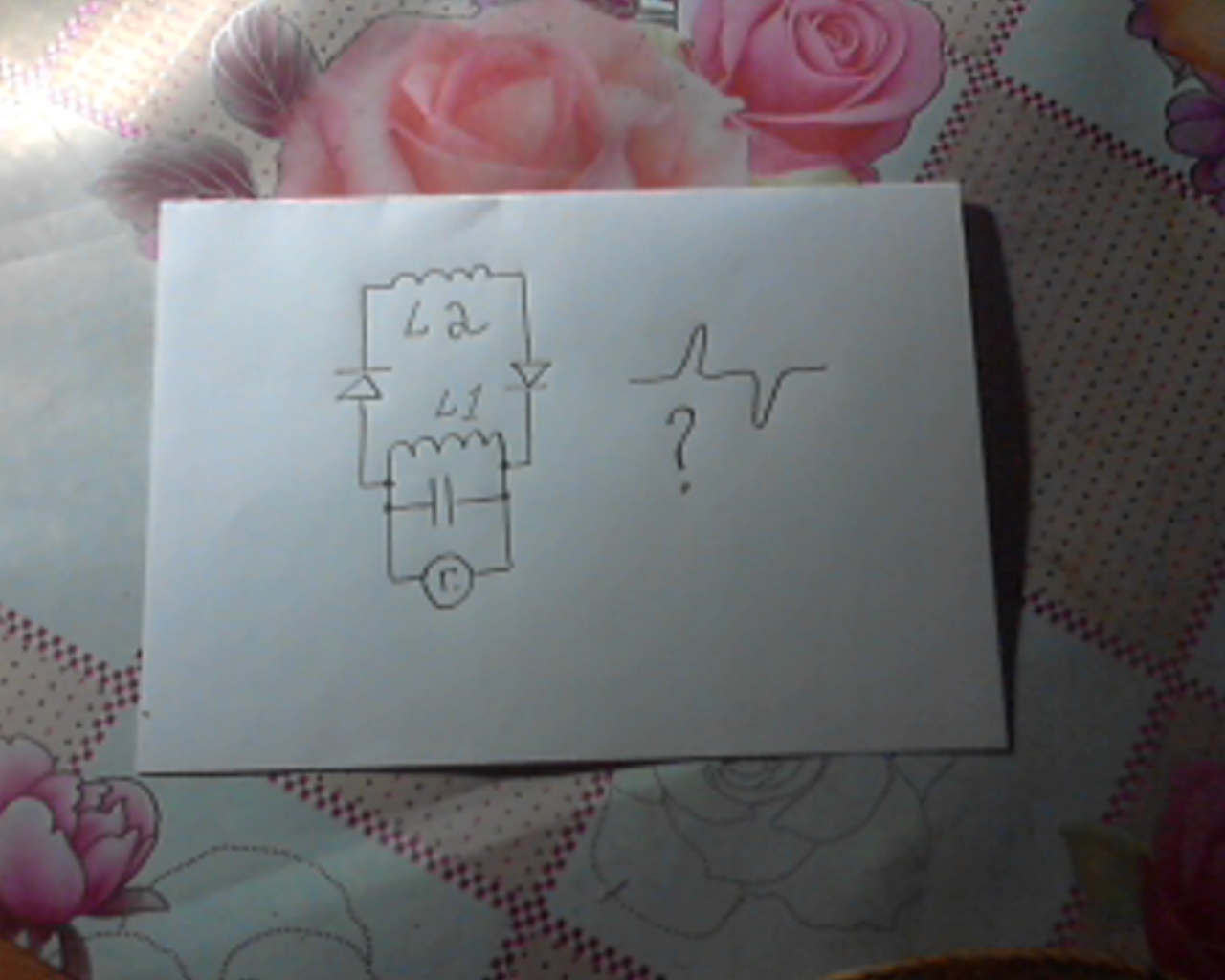

Постами выше,как смог "нарисовал"!!!
Могу сказать только следующее..Это полная аналогия свойств с кольцевым магнитом...
Пока магнит целый,магнитный поток замкнут...Как только вы его разделите на две половинки,вы уже не соедините его,как он был...Две половинки,одного ранее целого,будут отталкиваться...
Сам трансформатор,несколько "модернизирован...Просто обычный трансформатор,не "прокатит"...
Синусоидальная форма сигнала,прямое следствие работы собственной паразитной емкости катушки индуктивности...

chiksat пишет:

3dmax пишет: mishail71 попробуйте от аккумулятора.

да 3dmax... есть подозрения что импульсный БП. дает пульсации под нагрузкою..вот отсюдова все фокусы
пуст mishail71 повесит резистор на БП, равный сопротивлению обмотки транса, и осцилом проверит на пульсации.

Ребята,я для кого,по входу источника питания щуп осциллографа ставил?
Будьте внимательней!!

Сердечник у трансформатора с зазором что ль? Во вторичной катушки этого трансформатора резонанс? При ЛС резонансе синус но как объединить собственную ёмкость с индуктивностью катушки я не представляю даже если там ЛС резонанс..

spaceon пишет: Сердечник у трансформатора с зазором что ль? Во вторичной катушки этого трансформатора резонанс? При ЛС резонансе синус но как объединить собственную ёмкость с индуктивностью катушки я не представляю даже если там ЛС резонанс..

Нет.без зазора...LC резонанс..ну если считать C паразитную емкость контура,то ДА!!!

Нет, не могу я так понять. И зачем это нужно? Постоянный ток преобразовать в переменный то обычный инвертор с этим хорошо справляется.

По видео от mishail71 мне не понятно что там сверх естественного? Пульсации с источника + маленькая ОЭДС с феррита + выходной конденсатор в источнике, правильно говорят от аккумулятора попробуй, или конденсатор полярный добавь по входу, и картина измениться! Не понятна сама цель и задача, для чего это?

mishail71 пишет:

3dmax пишет: mishail71 попробуйте от аккумулятора.

Да,ну а при чем здесь источник питания?
С ним все нормально!!!
Пересмотрите еще раз видео(показание параметров источника тока)..
И какое реальное значение напряжение по входу...

Я говорю просто попробуйте,

rich пишет: По видео от mishail71 мне не понятно что там сверх естественного? Пульсации с источника + маленькая ОЭДС с феррита + выходной конденсатор в источнике, правильно говорят от аккумулятора попробуй, или конденсатор полярный добавь по входу, и картина измениться! Не понятна сама цель и задача, для чего это?

Все более,чем плохо!!!
Это не ваше,проходите мимо..
Там действительно,ничего сверх естественного нет..Только тогда,когда понимаешь,как это делается...

spaceon пишет: Нет, не могу я так понять. И зачем это нужно? Постоянный ток преобразовать в переменный то обычный инвертор с этим хорошо справляется.

Затем.чтобы вы думали!!!
А не "летали" в облаках...Пытаясь гадать,как устроен генератор БТГ..
И зачем это нужно? Постоянный ток преобразовать в переменный то обычный инвертор с этим хорошо справляется
Зачем вы здесь?
Пользуйтесь розеткой от Чубайса....Вам ее что,не хватает?

3dmax пишет:

mishail71 пишет:

3dmax пишет: mishail71 попробуйте от аккумулятора.

Да,ну а при чем здесь источник питания?
С ним все нормально!!!
Пересмотрите еще раз видео(показание параметров источника тока)..
И какое реальное значение напряжение по входу...

Я говорю просто попробуйте,

Аккумулятор вам не даст ограничение по току!!
Можно будет конечно,ограничить ток(сопротивление),до нужных значений генерации..
Но ,поверьте...это будет тоже самое.А делать пустую работу,зная результаты...извините!!

Не будет схемы здесь наверно...
