Капанадзе мог из гранаты и зелёного трансформатора сделать колебательный контур который настраивается под частоту искровика судя как подключена граната к трансформатору там индуктивно емкостная связь

Vasilius пишет: Случайно наткнулся на видео 5-ти летней давности. На видео интересная работа зеленого трехфазного трансформатора, такого как на фото выше:

Это кусок из более полного видео:

radius пишет: Похоже не правильно синяя обмотка показана на схеме, я где то видел что он возвращает обмотку в начало катухи и начинает мотать следующий слой.

hluxar пишет:

ВНИМАНИЕ: Спойлер!

Alfic пишет:

Vasilius пишет:

maxic81 пишет:

ВНИМАНИЕ: Спойлер!

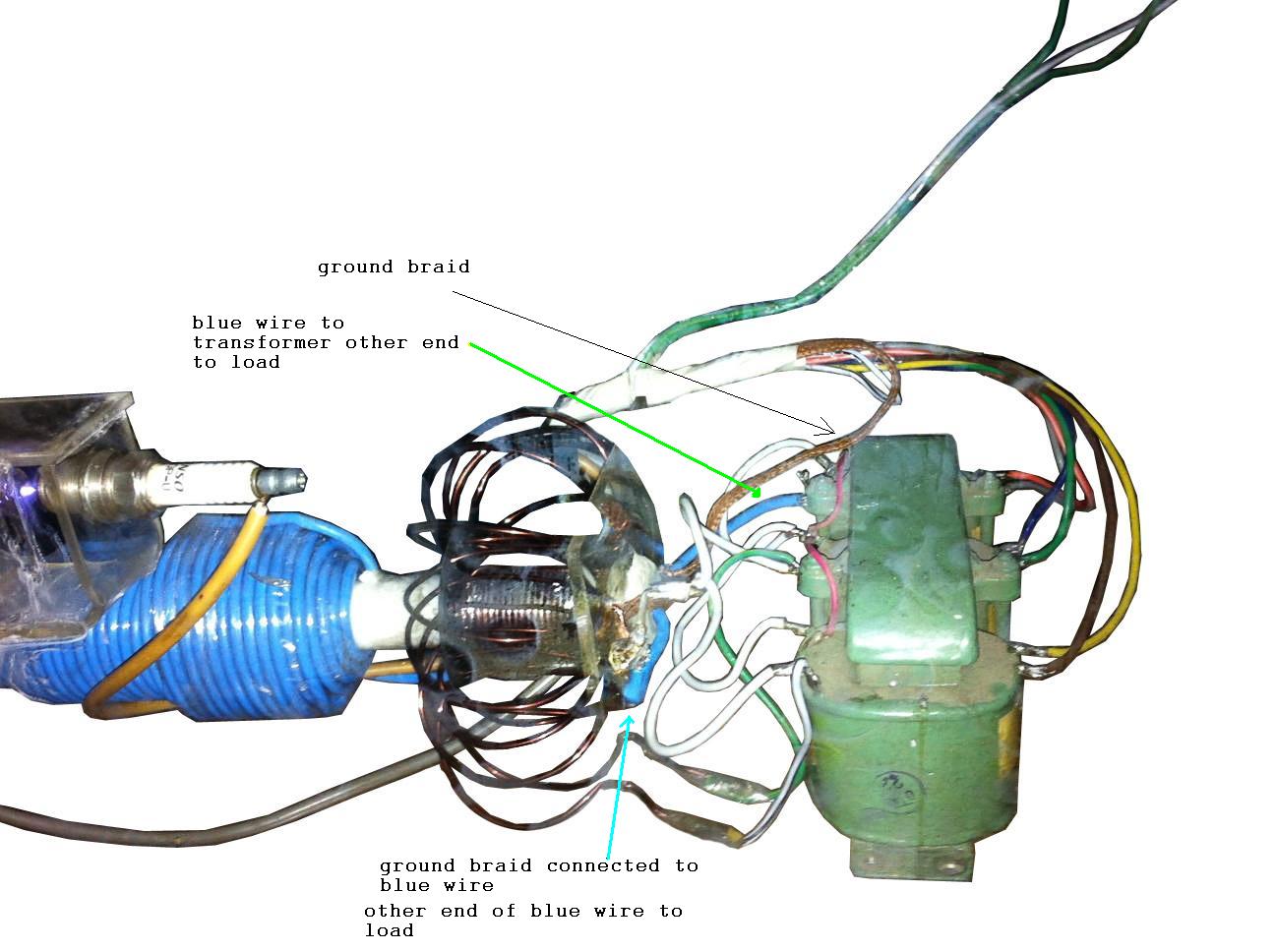

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

два нижних вывода. В чем смысл такого подключения?

Хорошее фото, но не полное, 3 год подряд говорю, не на намотку нужно обратить внимание, все подсказки в соединениях
Установки собирают человеки, а у человеков мозг думает так как его научили в детстве, в юности и так далее, включите мозг. начните думать уже, хорош космос изобретать, все под носом

Полное фото это какое? Нашел на Оверюнити "очищенную" фотку:

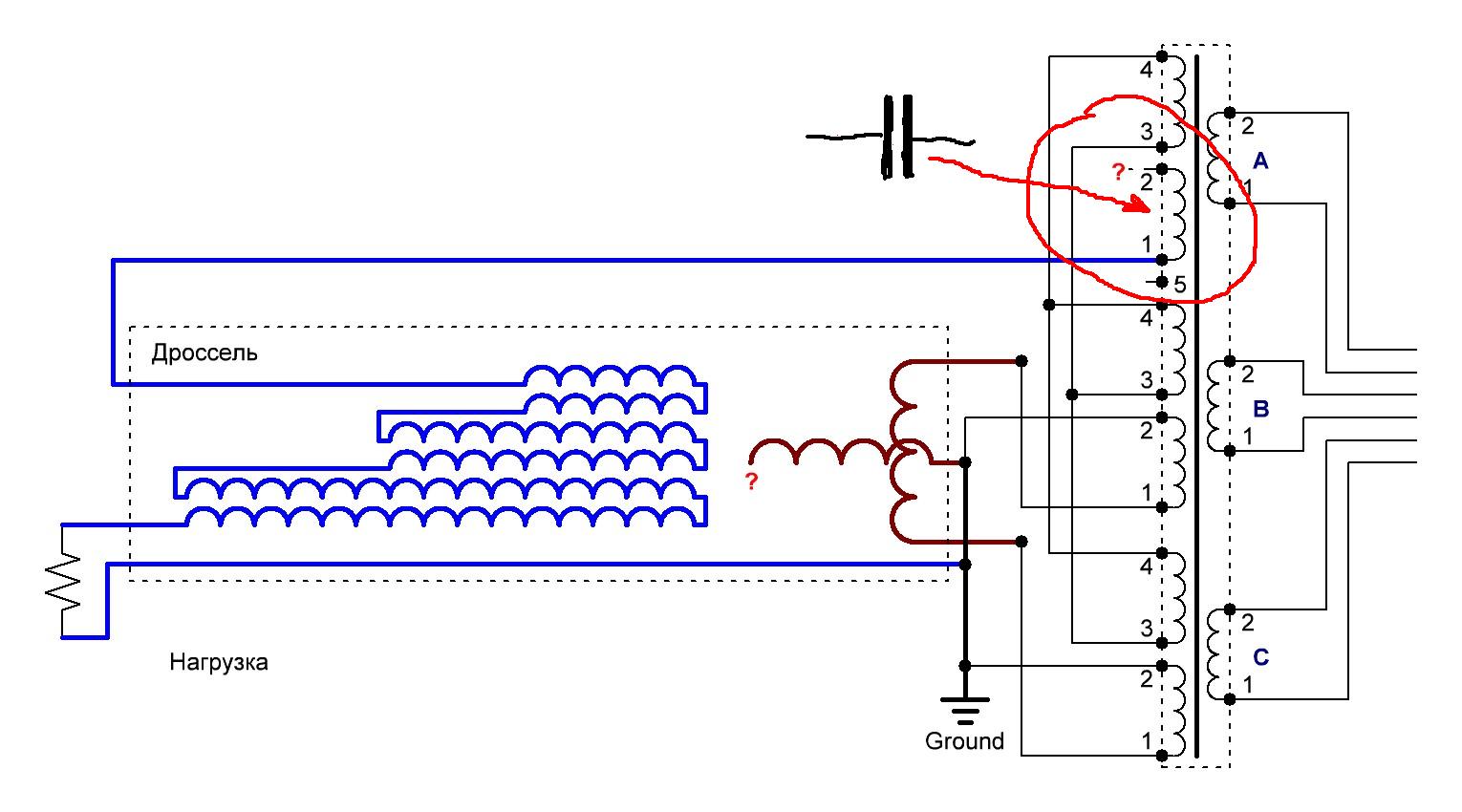

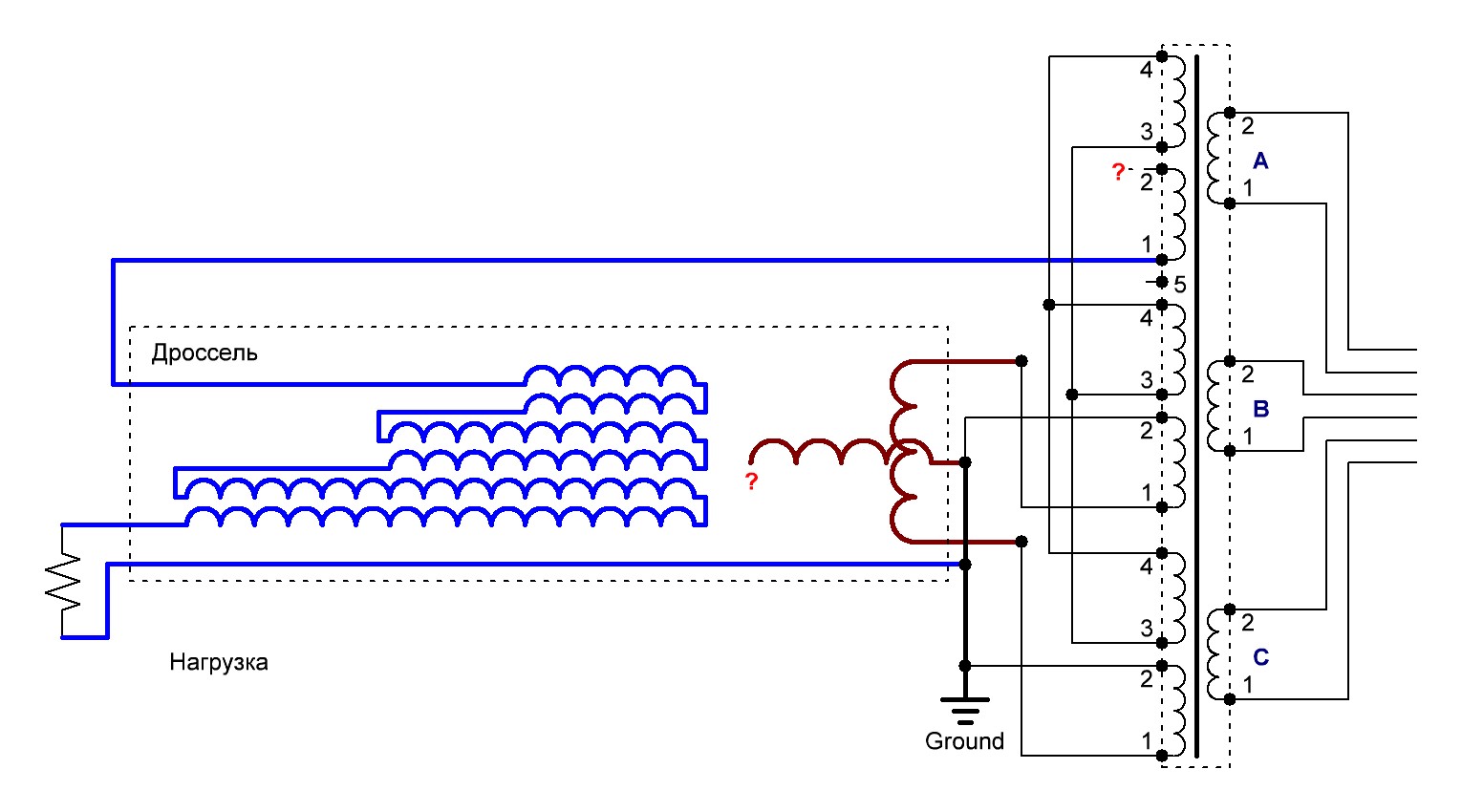

по ней подкорректировал свою старую схему:

И что делает этот дроссель?
Если фильтрует какие то ВЧ помехи с зелёного транса, так их и транс не пропустит, они на нём сдохнут, если ВЧ от индуктора завитушками или чего это, хз, то он не будет фильтровать потому, что воздействие идёт напрямую на этот дроссель.

Капанадзе мог из гранаты и зелёного трансформатора сделать колебательный контур который настраивается под частоту искровика судя как подключена граната к трансформатору там индуктивно емкостная связь

radius пишет: Hluxar ты зачем в стоорону уводишь? Где тут резонанс и где ты видишь кондеры?

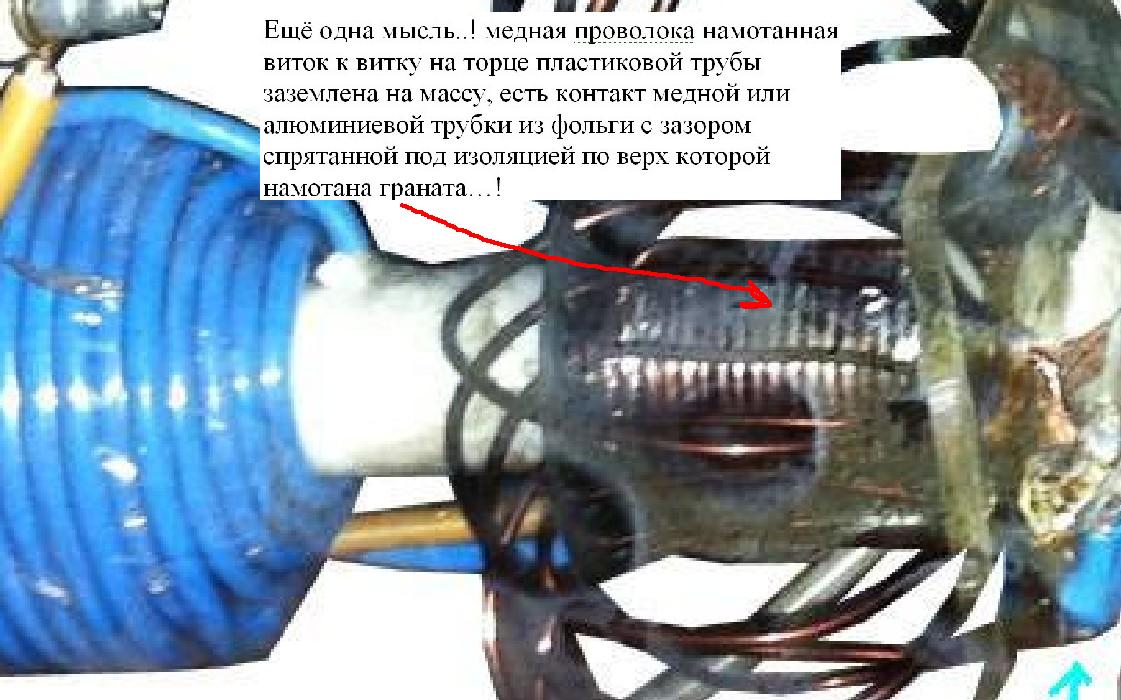

....понятно не всё правда что написано на заборе, на то она и голова не только шапку носить...! Если допустим верить нарисованной схеме то один конец гранаты висит воздухе через обмотку зелёного трансформатора а другой через нагрузку сидит на корпусе бтг..! конечно надо ещё посмотреть правильно ли подключены концы гранаты к зелёному трансформатору утверждать не буду что на схеме нарисована истина..! конденсаторы бывают не только в корпусе с двумя выводами ....но ёмкость может быть между витками и между обмотками...! да и разрядник у Капанадзе стоит рядом с гранатой это тоже источник импульсных помех может в гранате делать наводки..! так что это просто мысля утверждать что это истина не буду..!

DIMAG пишет: hluxar, а второй не понятный контакт вас не смущает ? Два не понятных , и ... ?

....хочу уточнить какой второй контакт...?

radius пишет: hluxar на 50 герцах какая нафиг межвитковая, межобмоточная емкость? Этож тебе не вч.
Думаю эта красивая радиальная обмотка никакого фунционала не несет. Чтоб на ней что то наводилось с гранаты они должны быть как можно ближе, я так думаю.Так как и платы под черным экранчиком. Но вот провода к свечкам откуда то идут.

....уважаемый причём здесь 50 герц вы что лично сами измеряли частоту на нагрузке, вы знаете на каком принципе работает установка , знаете какой там ток на выходе..? на данный момент мы разбираем чего Капанадзе нагородил в своём ящике..! куда какой провод пошёл и может быть понять для чего и почему он сделал так..!

Это трехфазный трансформатор . Если предположить, что на него подается трехфазное питание, и так как вторички (4-3)замкнуты друг на друга ,то на выходе присутствует напряжение утроенной частоты. К тому же при высоком напряжении даже на низкой частоте могут присутствовать емкостные эффекты.

radius пишет: Блин парни, даже если там утроение частоты то смешение витков срывало бы нафиг резонанск который тут упорно ищут. Сколько раз твердили миру что с резонанса ничего не поимеешь! Сам на эти грабли наступал не раз, и генератор громова делал типа СЕ. С авторегулировкой резонанса, только прибор измеряющий индуктивности спалил с ним(
Итак мы имеем транс, гранату и разрядник.
Там еще один транс виден, как вы думаете он в теме? Припрятан там за коробочкой.
hluxar а сколько там герц из спрятанного под картоками инвертора?

Мало наступали на грабли
Имеют не с резонанса, а с помощью резонанса

rulevoy пишет: Установка Капанадзе - настолько убогая! Как сказал Владимир Зубарев (aka Dragons' Lord): "Эта установка - oxymoron!", что означает с греческого "остроумная глупость".

P.S. "Научная критика" или как там тебя, который льет грязь на установку Тариэла, ты не прав!

Установка убогая, да вот только собрать ее ума не хватает ни у кого! Странно, не правда ли!?

diod пишет:

rulevoy пишет: Установка Капанадзе - настолько убогая! Как сказал Владимир Зубарев (aka Dragons' Lord): "Эта установка - oxymoron!", что означает с греческого "остроумная глупость".

P.S. "Научная критика" или как там тебя, который льет грязь на установку Тариэла, ты не прав!

Установка убогая, да вот только собрать ее ума не хватает ни у кого! Странно, не правда ли!?

Потому что все ищут не то и не там, поэтому и странно.

Подумайте почему капа пристально и внимательно следил за искрой?
Это очень важный элемент в его системе, если произойдет сбой исры, т.е. она выйдет из необходимого режива, то выйдут из строя определенные цепочки системы.
Про этот режим и говорил капа, я нашел некий резананс.

rulevoy пишет:

diod пишет: Установка убогая, да вот только собрать ее ума не хватает ни у кого! Странно, не правда ли!?

Многие забыли вот этот пост: "Эх народ, вас опять куда то в космос понесло. Посмотрите в каких условиях собран действующий макет установки, какие там наносекунды, какие резонансы? Все буквально сделано "топором". Забросьте вашу заумность (ой простите, образованность) куда подальше и просто подумайте над процессом: что побуждает к генерации электроэнергии. Предположим есть некий материал, который горит, но при этом быстро восстанавливается и опять начинает гореть, при этом вырабатывая тепло. Ошибка в том, что вы пытаетесь ассоциировать ваши знания с принципом работы установки, а если нет данных о природе этого действия в мозге, то соответственно мозг пытается применить имеющиеся знания. Проблема человека в том, что он пытается все усложнить, не думая о том, что на самом деле всё элементарно и просто." © SReason

Да, Всё элементарно просто. Когда есть энергия.
Кем то запасённая энергия поля, перепад Температуры, перепада давления, перепад всяческих физических величин.

rulevoy пишет:

diod пишет: Установка убогая, да вот только собрать ее ума не хватает ни у кого! Странно, не правда ли!?

Многие забыли вот этот пост: "Эх народ, вас опять куда то в космос понесло. Посмотрите в каких условиях собран действующий макет установки, какие там наносекунды, какие резонансы? Все буквально сделано "топором". Забросьте вашу заумность (ой простите, образованность) куда подальше и просто подумайте над процессом: что побуждает к генерации электроэнергии. Предположим есть некий материал, который горит, но при этом быстро восстанавливается и опять начинает гореть, при этом вырабатывая тепло. Ошибка в том, что вы пытаетесь ассоциировать ваши знания с принципом работы установки, а если нет данных о природе этого действия в мозге, то соответственно мозг пытается применить имеющиеся знания. Проблема человека в том, что он пытается все усложнить, не думая о том, что на самом деле всё элементарно и просто." © SReason

Руль, не рулите вы так.
Отвечать придётся. Относительно "элементарно и просто."

А вы что, чат не читаете? Руль вчера капаген сделал и прибавку получил...
