Will пишет: Я могу только продемонстрировать то что у меня получилось...

Сразу скажу установка не доделана...

Антон, замерь потребление на входе, на выходе, учти, что лампа у тебя работает вспышками, а не постоянно и усё...
Твои бы руки и способности разработчика электроники да в нужное русло, цены тебе не было бы!

Bombar пишет:

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

ВНИМАНИЕ: Спойлер!

два нижних вывода. В чем смысл такого подключения?

Знал бы прикуп, жил бы в Сочи.
Не знаю, в чём сей замысел.
Не для красоты же Капанадзе сделал так. У меня только одна версия, зачем такой кучерявый конструктив.
Под этим индуктором наблюдается какая то катушка. Может она возбуждает индуктор? Может это на самом деле как бы промежуточный индуктор, его возбуждают, и он чего то возбуждает.
Это уж пусть Вилл нам объяснит, раз он подал идею о стоячей волне в индукторе.

Катушку с подобной намоткой пробовал в свое время на девайсе Кулабухова и как не странно в таком исполнении граната работала.

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

два нижних вывода. В чем смысл такого подключения?

....может Капанадзе с помощью витой катушки из проволоки и трансформатора слепил типа датчика для съёма какого то электромагнитного процесса для коммутации или синхронизации ...! дёшево но зато крутой наворот пускай голову ломают с волновыми процессами..! по мощности в 2 киловатта на гранате на выводах зелёного трансформатора обязательно будет наводка какого процесса если осциллографом замер делать..!

Alfic пишет:

Will пишет: Я могу только продемонстрировать то что у меня получилось...

Сразу скажу установка не доделана...

Антон, замерь потребление на входе, на выходе, учти, что лампа у тебя работает вспышками, а не постоянно и усё...
Твои бы руки и способности разработчика электроники да в нужное русло, цены тебе не было бы!

Доделаю потом покажу и постоянно.

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

два нижних вывода. В чем смысл такого подключения?

А если три раза по 50 гц прилетит в этот бублик, будет на нем стоячая волна?

Will пишет:

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

два нижних вывода. В чем смысл такого подключения?

А если три раза по 50 гц прилетит в этот бублик, будет на нем стоячая волна?

2000000 если прилетит, то возможно и будет )

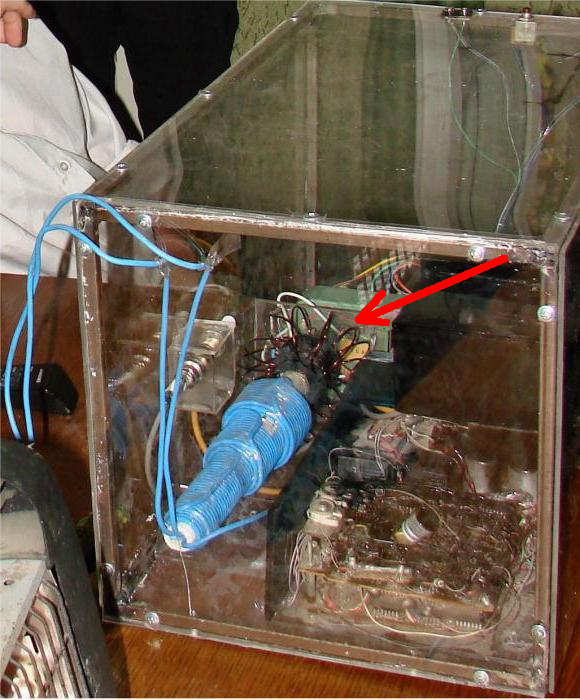

Случайно наткнулся на видео 5-ти летней давности. На видео интересная работа зеленого трехфазного трансформатора, такого как на фото выше:

Vasilius пишет: Случайно наткнулся на видео 5-ти летней давности. На видео интересная работа зеленого трехфазного трансформатора, такого как на фото выше:

а если теперь закоротить искрящие выводы трансформатора проволокой ...! что будет...? зачем Капанадзе так извращаться чтоб сделать такой уникальный индуктор..!

hluxar пишет:

Vasilius пишет: Случайно наткнулся на видео 5-ти летней давности. На видео интересная работа зеленого трехфазного трансформатора, такого как на фото выше:

а если теперь закоротить искрящие выводы трансформатора проволокой ...! что будет...? зачем Капанадзе так извращаться чтоб сделать такой уникальный индуктор..!

Я не думаю что форма намотки индуктора будет критично влиять на результат:

Will пишет:

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

два нижних вывода. В чем смысл такого подключения?

А если три раза по 50 гц прилетит в этот бублик, будет на нем стоячая волна?

а крутые фронты импульсов на железе получаться...? это же не феррит железяка всё размажет..!

hluxar пишет:

Will пишет:

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

два нижних вывода. В чем смысл такого подключения?

А если три раза по 50 гц прилетит в этот бублик, будет на нем стоячая волна?

а крутые фронты импульсов на железе получаться...? это же не феррит железяка всё размажет..!

Получатся, ничего не размазывается.

maxic81 пишет:

ВНИМАНИЕ: Спойлер!

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

два нижних вывода. В чем смысл такого подключения?

Хорошее фото, но не полное, 3 год подряд говорю, не на намотку нужно обратить внимание, все подсказки в соединениях
Установки собирают человеки, а у человеков мозг думает так как его научили в детстве, в юности и так далее, включите мозг. начните думать уже, хорош космос изобретать, все под носом

Полное фото это какое? Нашел на Оверюнити "очищенную" фотку:



по ней подкорректировал свою старую схему:

Vasilius пишет:

maxic81 пишет:

ВНИМАНИЕ: Спойлер!

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

два нижних вывода. В чем смысл такого подключения?

Хорошее фото, но не полное, 3 год подряд говорю, не на намотку нужно обратить внимание, все подсказки в соединениях
Установки собирают человеки, а у человеков мозг думает так как его научили в детстве, в юности и так далее, включите мозг. начните думать уже, хорош космос изобретать, все под носом

Полное фото это какое? Нашел на Оверюнити "очищенную" фотку:

по ней подкорректировал свою старую схему:

И что делает этот дроссель?
Если фильтрует какие то ВЧ помехи с зелёного транса, так их и транс не пропустит, они на нём сдохнут, если ВЧ от индуктора завитушками или чего это, хз, то он не будет фильтровать потому, что воздействие идёт напрямую на этот дроссель.

Кактуз, куда и откуда передаешь энерргие? Думаешь мы ясновидящие тут ?

Belostat пишет: Кактуз, куда и откуда передаешь энерргие? Думаешь мы ясновидящие тут ?

Собирал девайс Кулабухова с гранатой и решил исполнить катушку-антену как у капы с перпендикулярной намоткой как у него в аквариуме.
В качестве источника качер, с него высокое идет на хитрую катушку-антену, с антены на гранату, с гранаты на нагрузку.
Качер и граната должны быть согласованы по частотом, для получения максимального КПД при передаче энергии.
