ТЕМА:

whitelightningwizard пишет:

Alfic,

Как смешать отдельный источник 220 В, 50 Гц с высокочастотным токовым выходом вторичной (подъемной) цепи?

Спасибо,
WLW

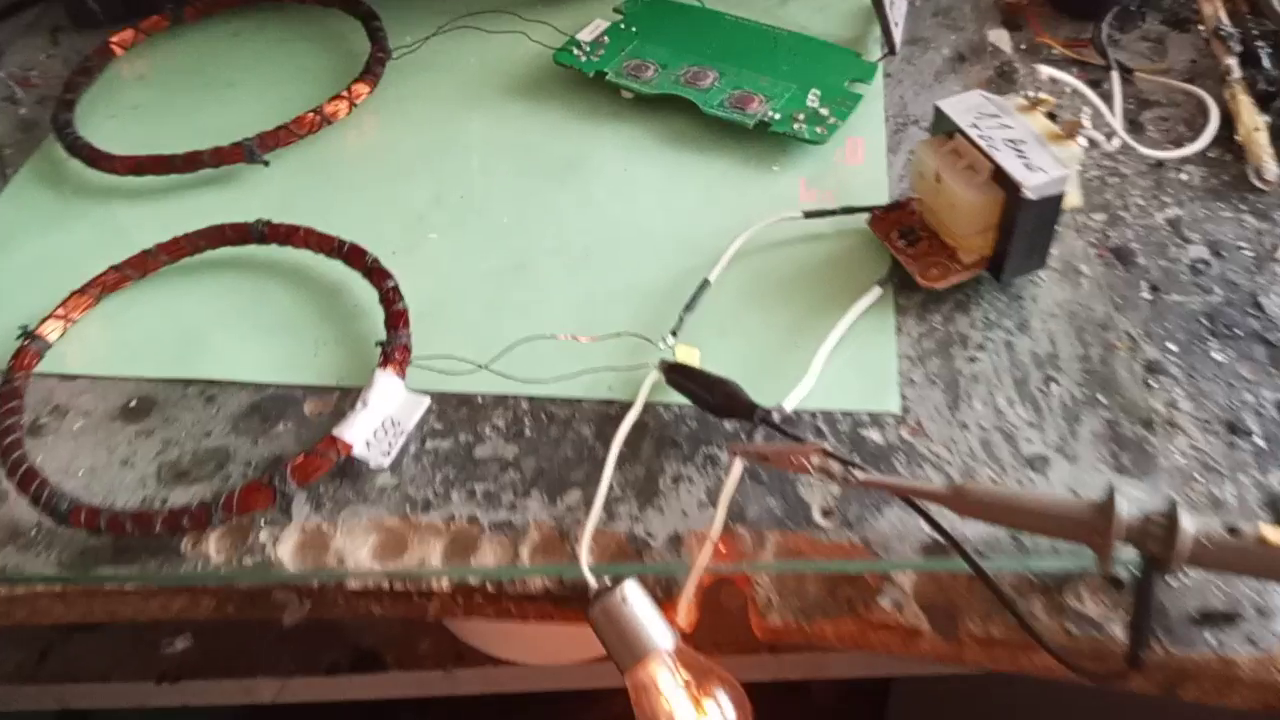

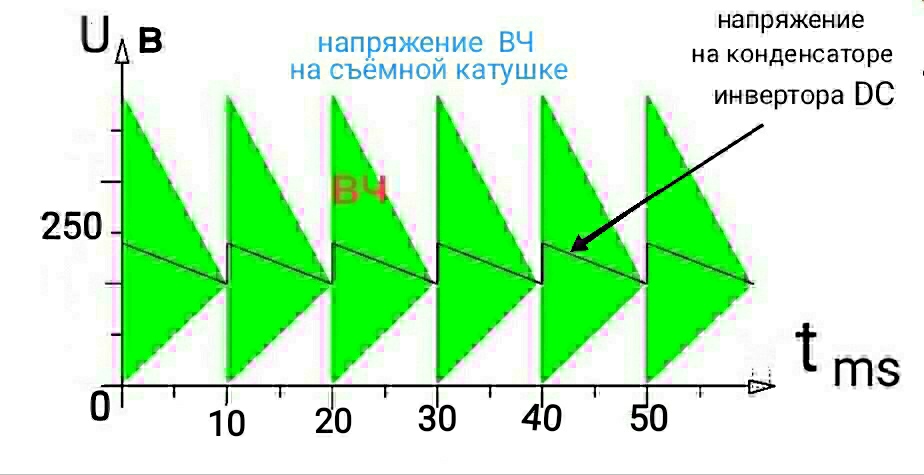

берёш индукционку синусоида промодулированна 30ю кгц

или тебе схему надо. щас нарисую
во для бес....х

во держи схему недавно рисовал для движка

эт раньше счётчики дисковые так дурили чтоб некрутился
но работали только лампочки и отопление.... стиралки холодильники телеки радиоприёмники неработали. сам лично проверял

Юрий м пишет:

ключ открылся идёт накопление энергии в катушке и сердечнике. ключ закрылся накопленная энергия вылетела назад и в первичку и во вторичку
джей всё это происходит на огромнейший частоте у нас на эту частоту деталек нет. твой диодный мост для этой частоты ничто

Юра ответ ПОЧТИ правельный, за исключением того, что когда сердечник отдаёт накопленную энергию, то во вторичке ток ЕСТЬ так как она нагружена, а в первичке его НЕТ, так как цеп РАЗОРВАНА. и в разетку он не ЛЕЗИТ (ток вторички) ,,, учись студент...

v7a7s7 пишет:

Gonchar пишет:

пан Дора пишет:

Сугубо мое мнение: питание привода (электродвигателя) узла N5.

Так номер 5 по этому патенту, вроде обозначено как конденсатор...
И что электродвигателю на 220 вольт делать в банке... даже если он влезет туда...?!?!
И нахрена так запаивать его...?!?!

Запаивать для того, что бы это все не фонило в эфир. Потому как моторчик с прерывателем и ВВ катушкой дают очень большие помехи. Вспомним - раньше смотришь ТВ и понимаешь что где то рядом едет остолоб на мотоцикле с контактным зажиганием. ))))) Вот и весь хрен до копейки.

Так точно.

Капа еще боялся жесткого ренгеновского излучения.

Gonchar пишет:

.. тем более, что кустарный механический прерыватель с моторчиком весьма ненадёжная вещь...
Задолбаешься запаивать и распаивать банку...!!! :

Ненадежная, но по сравнению с реле (я пробовал реле) - пусть и не продолжительное время, но работало. Обратите внимание на видео, что включалась генерация на очень непродолжительное время и спешили выключить. Этот узел Капа и в вакууме запускал. Он же об этом рассказывает ...

Gonchar пишет:

Вот глядя на схему этого преобразователя, понимаешь что выдает он меандр...
И как-то ну совсем это не подходит для питания электродвигателя переменной...

Ну так другого не было, не было с синусоидой ... Работало же и так.

Elec пишет:

jay80 пишет:

ВНИМАНИЕ: Спойлер!

Вчитайтесь хот раз ,что написано!!!
Экономичный трансформатор подключен К Выходу,так что под цифрой 3 всегда был трансформатор лежащий на столе в видео с банкой!! Сильное магнитное поле из первого контура!!!

Не надо коверкать перевод, а понимать дословно. А дословно переводится, как-

В третьей части, из- за высокого магнитного поля, полученного с первой катушки(7), здесь происходит разница(имеет место различие, возникает разница) между катушками, и разница(различие) возникшая между второй(почему в первую очередь говорится именно о второй катушке, потому, что именно она отличается от первичной, а не наоборот) катушкой и первой катушкой, увеличивается усилителем тока в этой части.

Скорее всего, тут недосказанность именно в отношении частоты, а не потенциала. Собственно работа стабилизатора частоты(У-Т 9) и заключается именно в “урегулировании”(стабилизации) разницы по частоте между катушками.

В 100-й раз обращаю внимание, если с этим знанием перечитать оба патента, то получается, что в первичной катушке частота в начале импульса высокая, а во вторичной низкая. Это под завершение импульса, частота во вторичной катушке увеличивается, и сравнивается с первичной, при помощи 9.

Далее и по патентам везде говорится, что энергия образуется именно во вторичной катушке.

Вот именно ,не надо додумывать ,что и как ,в патентах ,четко прописано,сильное магнитное поле передается от первой катушки на вторую,с помощью усилителя уравнивается это поле,и лает ток на катушку,где уже есть вольты такие же ,как и на входе изобретения.Есть Трансформатор и есть изобретение улучшающие этот трансформатор.
Как работает усилитель понять легко,на простом примере берём 2 магнита один 5кг на отрыв,другой 25 кг на отрыв, помещаем между ними железку,вот как раз она и будет 2 магнитных поля "ритмично стабилизируя магнитное поле между катушками с помощью усилителя, фиксирует напряжение энергии на обеих катушках"...
Про частоту ни кто не спорит ,потому ,что в патенте про это четко написано .

Как помниться капанадзе говорил, что импульсы нужно подавать с такой частотой, чтобы колебания не затухали.
Думайте...

SMD пишет:

jay80 пишет:

Вопрос открытый:" куда идут проводочки 220в???"

Джэй , с трансформатора проводочки 220 вольт идут в банку и потом на катушку рыжую , и еще на фотке не видно проводочков которые появляются когда капанадза подключает с выхода с установки на вход акб зарядник 220/12 , ну ты помнишь этот сюжет из видика , а на схеме из патента это проводочки 14 и 15 , но на схеме патента нет проводочков 220 вольт поступающих в схему !!! где они ???

14 и 15 как раз те провода,они даже стрелками обозначены.

Включают сначала первый контур,то есть схему Тесла,в ролике гринбокс есть момент замера без включения 220в ,мультиметр показал 12в,поэтому им так важна искра,чтоб понять ,что контур работает,потом включают 220в. Все просто ,не надо делать из мухи слона!!! Я вам в сотый раз говорю ,работу усилителя Каждый из вас, Видел!!!!

SMD пишет:

TPA пишет:

Alfic пишет:

PALICH79 пишет:

Ну давай логически подходить к теме транс заряжает кондёр транзистор разряжает кондёр на банку в которой находиться накопитель это тороид или трансформатор происходит заряд этого трансформатора или насыщение током в импульсе более 27 ампер после отключается и дальше это поле смешивается или имеет ток смещения после смешивается с напряжением и поступает в нагрузку а катушка так для отвлечения внимания но это теория

Кто сказал, что для усиления тока используется трансформатор на железном сердечнике?
Сам Капанадзе говорил, что он не использует трансформаторы на сердечниках! (Только не надо прилетать сюда железный трансформатор из видео "банка", этот трансформатор так сказать обслуживающий установку.)

Говоришь только для обслуживания. И шинка вторички для обслушивания и четыре диода на 10А для обслуживания, круто однако.

тра покажи или расскажы , что это за шинка вторички . что не так с диодами моста ? не откажи в ответе пжлста .

Видео с банкой, лежит трансформатор выходы на диоды, что показывать, смотри сам.

jay80 пишет:

SMD пишет:

jay80 пишет:

Вопрос открытый:" куда идут проводочки 220в???"

Джэй , с трансформатора проводочки 220 вольт идут в банку и потом на катушку рыжую , и еще на фотке не видно проводочков которые появляются когда капанадза подключает с выхода с установки на вход акб зарядник 220/12 , ну ты помнишь этот сюжет из видика , а на схеме из патента это проводочки 14 и 15 , но на схеме патента нет проводочков 220 вольт поступающих в схему !!! где они ???

14 и 15 как раз те провода,они даже стрелками обозначены.

Это вообще не те провода!

Это как раз те провода!!!

Неужели так трудно включить логику и подумать....
Если это были бы те провода, то при отключении питания от преобразователя агрегат работал бы дальше!!!
А что было, при отключении от преобразователя или розетки... агрегат переставал работать!!!
