ТЕМА:

aliak07 пишет:

allanova27 пишет: Радиоман,огр.спасибо за подсказку.Мибор, диодный мост МСС КВУ 6М. Частота генератора 64-100 килогерц.Сув Валерий.

Какая величина емкости на выходе?

Цитирую пост allanova27 -

В качестве И.П.использовал транс ТН-61 с выпр. и конденсатором электролитическим 165 мкф 400 вольт,при напр. питания от 7 до 20 вольт,ток потребления был не более 1 ампера

И конечно это не качер, но схема интересная.

allanova27, когда поставите фильтр по питанию, то ВЧ составляющая пойдет по выходному кондеру этого фильтра, он должен быть качественным, а до электролита она не проберется через дроссель, до диодов тем более , и возможно общие результаты будут лучше.

allanova27 ну да, поставьте всё по науке, фильтры диоды , оно по науке и заработает, без всяких там побочных эффектов.

Радиоман, сейчас проверил через удлиннитель около 10м тоже Л.Н. на 100вт включал 2шт.Та,которая через удл. горела ярче,а на установке потусклее. При В=18в ток потр. был около 0,6а -Л.Н. горели в полнакала.Все на сегодня хватит.Всем еще раз желаю удачи! Валерий.

allanova27 пишет: Радиоман, сейчас проверил через удлиннитель около 10м тоже Л.Н. на 100вт включал 2шт.Та,которая через удл. горела ярче,а на установке потусклее. При В=18в ток потр. был около 0,6а -Л.Н. горели в полнакала.Все на сегодня хватит.Всем еще раз желаю удачи! Валерий.

Вам также удачи и прочитайте личку.

Народ вы что так всполошились? Если будет одна вторичная обмотка но той же длины провода то будет работать так же, а если поиграть частотой и скважностью то будет такой момент когда подключения нагрузки не будет влиять на ток потребления и что в этом такого.

Extint Spin пишет:

Indach пишет: ...Проверил свой "квадрат малевича" Можно удалять что бы других не путать.

- не нужо удалять, основа правильная.
Нужно поиграться с частотой/скважностью и включением АКБ, кондерчик небольшой добавить меж обмотками...

Будет время ещё покапаюсь..с первого раза не получилось

Green пишет:

Indach пишет: Зачем пинать сразу.Там все чётко..бп расчитали на частоту 50-300гы..вот он и не видит частоты.Сам натыкался не раз.
Тут больше вопрос в другом...Если он не знал или не уверен ну или ....должно быть обоснование

ток определяется по падению напряжения на шунте.
а вместо падения оу видит рост.

Вполне возможно я просто по случаю приобрёл обычный блок питания ..с переключалками..второй электронный просто не включаю.(может показать то что он даже не сможет дать).я же не электронщик и я так думаю..что даже шутн там не помошник.простой глюк

allanova27 спасибо вам за откровенность.
Извиняюсь, но я так и не понял ,почему вы решили что на выходе энергии больше.
Не в полный накал понятие растяжимое.
100вт лампа может светится и от нескольких ватт.
И субъективно в полнакала это не половина мощности это гораздо меньше.

allanova27
Есть вопросы. Вы питали систему от качера. Где расположена его высоковольтная катушка?
Пробовали ли вы в своем девайсе применить, в качестве вторичных катушек, обычные катушки, а не катушки тесла? Каков результат?

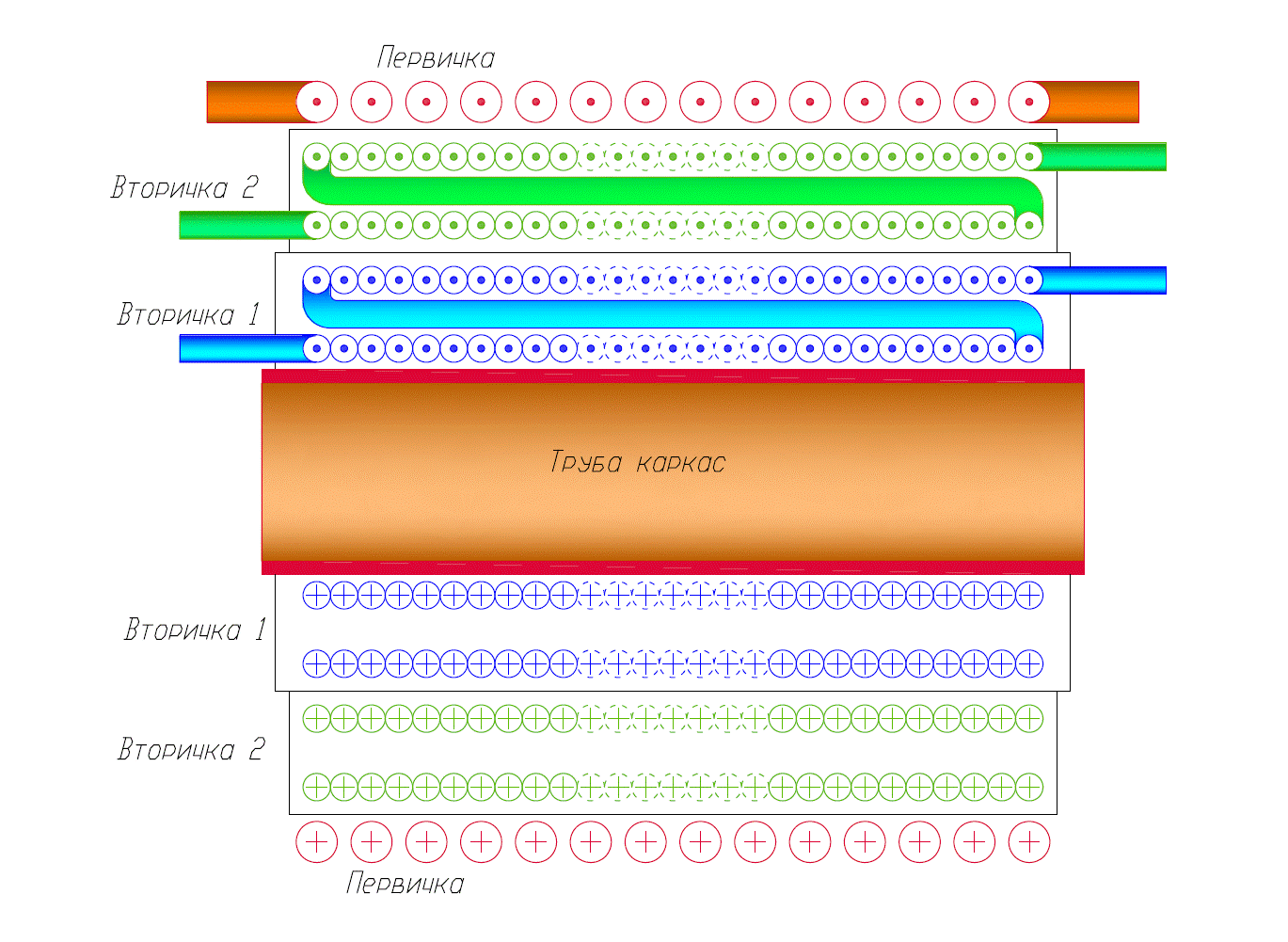

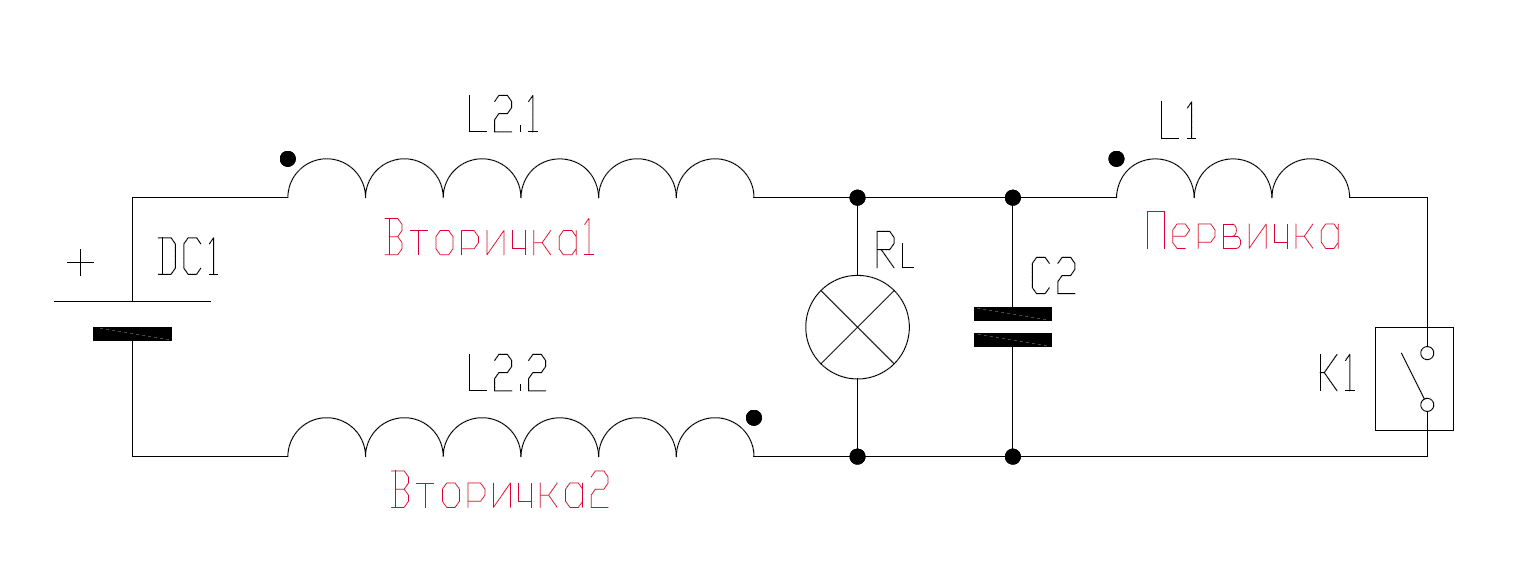

Валерий, посмотрите пожалуйста, все -ли правильно нарисовано? Какие есть замечания?





С уважением.

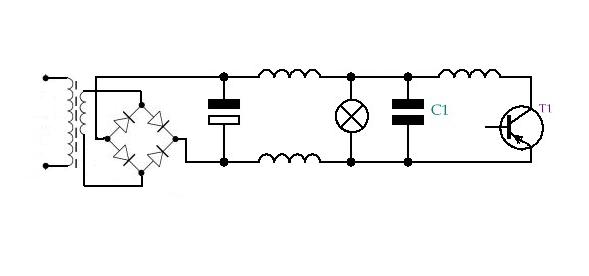

allanova27 вы же писали что запитывали схему от трансформатора через диодный мост с электролитом. Начали рисовать схемы от батареи, разве так будет работать? Я понял что нужно вот так.

allanova27 посмотрите эти видео, у вас принципиально то же самое получается





Не берусь судить, есть ли в этом СЕ, все вопросы решит только самозапитка.

Mibor пишет:

Мибор, здесь нет качера. Вообще.

Я имел ввиду пост #14316

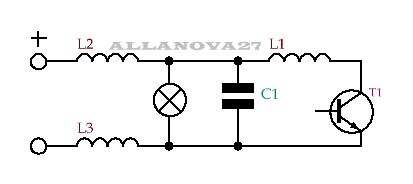

allanova27 пишет: ..схема представляет собой-качерный генератор- с двумя вторичками..

Потом разобрался. Спасибо.
Попробовал на скорую руку схему allanova27.
Обмотки НЕ по Тесле. При определенных условиях возбуждения (параметрах работы ключа) наблюдается генерация схемы. Очень сильное влияние на лабораторный источник питания, от которого питалась схема. Необходима его защита от воздействия схемы.
С ув.

Mibor пишет: Я имел ввиду пост #14316

allanova27 пишет: ..схема представляет собой-качерный генератор- с двумя вторичками..

Потом разобрался. Спасибо.
Попробовал на скорую руку схему allanova27.
Обмотки НЕ по Тесле. При определенных условиях возбуждения (параметрах работы ключа) наблюдается генерация схемы. Очень сильное влияние на лабораторный источник питания, от которого питалась схема. Необходима его защита от воздействия схемы.
С ув.

Я выше писал - фильтр нужен!!
Это повысит импеданс цепи питания и отвяжет генератор от ИП по ВЧ.

Ув.Мибор,огр. Вам СПАСИБО за схему она вся такая ПРАВИЛЬНАЯ и красивая! Теперь о другом.Уважаемые КОЛЛЕГИ,сообщаю Вам,что я прежде всего не гений,а обыкновенный чел. и радиолюбитель,времени у меня мало,что наработал уже Вам сообщил.Собираюсь заменить индуктор,какие будут результаты замеров,обязательно сообщу.Отдельно могу сказать я Вас ни в чем не обманул и не собираюсь этого делать.Всем всем желаю творческих успехов ! Валерий.
