ТЕМА:

allanova27 спасибо вам за откровенность.
Извиняюсь, но я так и не понял ,почему вы решили что на выходе энергии больше.
Не в полный накал понятие растяжимое.
100вт лампа может светится и от нескольких ватт.
И субъективно в полнакала это не половина мощности это гораздо меньше.

allanova27
Есть вопросы. Вы питали систему от качера. Где расположена его высоковольтная катушка?
Пробовали ли вы в своем девайсе применить, в качестве вторичных катушек, обычные катушки, а не катушки тесла? Каков результат?

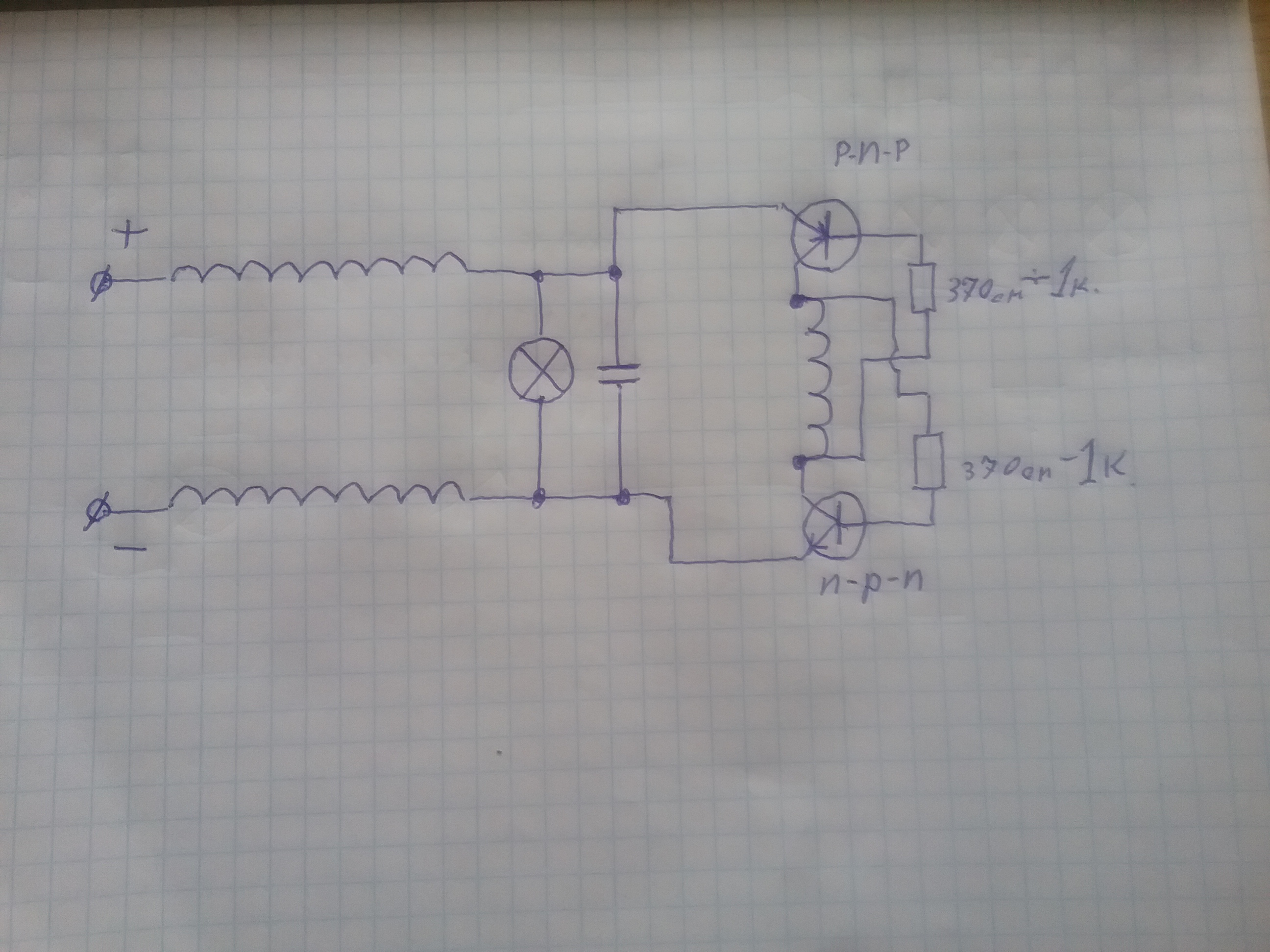

Валерий, посмотрите пожалуйста, все -ли правильно нарисовано? Какие есть замечания?





С уважением.

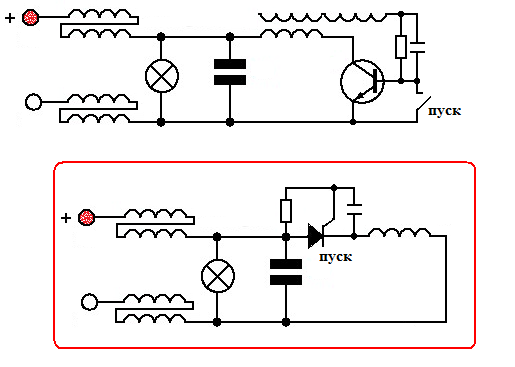

allanova27 вы же писали что запитывали схему от трансформатора через диодный мост с электролитом. Начали рисовать схемы от батареи, разве так будет работать? Я понял что нужно вот так.

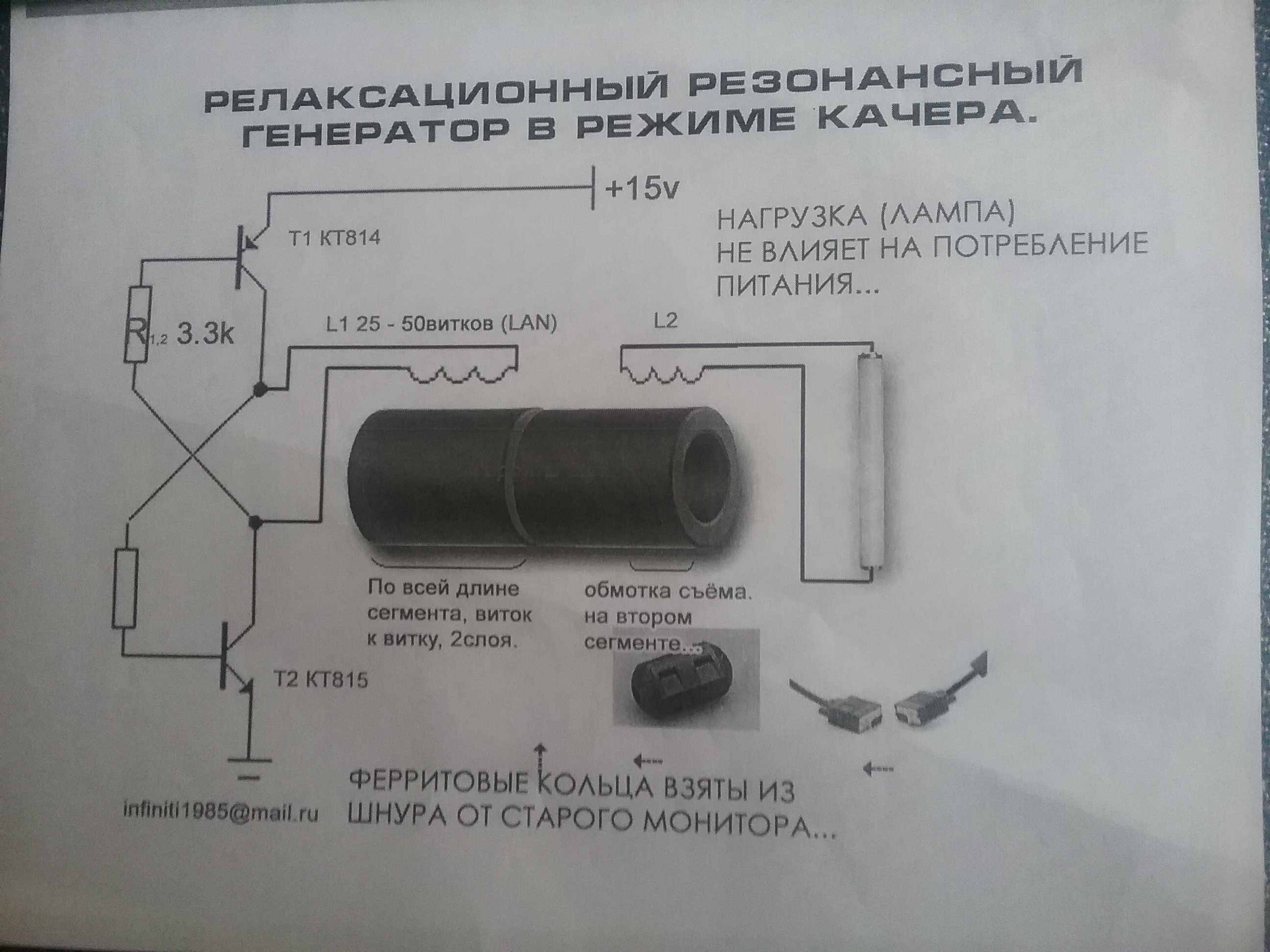

allanova27 посмотрите эти видео, у вас принципиально то же самое получается





Не берусь судить, есть ли в этом СЕ, все вопросы решит только самозапитка.

Mibor пишет:

Мибор, здесь нет качера. Вообще.

Я имел ввиду пост #14316

allanova27 пишет: ..схема представляет собой-качерный генератор- с двумя вторичками..

Потом разобрался. Спасибо.
Попробовал на скорую руку схему allanova27.
Обмотки НЕ по Тесле. При определенных условиях возбуждения (параметрах работы ключа) наблюдается генерация схемы. Очень сильное влияние на лабораторный источник питания, от которого питалась схема. Необходима его защита от воздействия схемы.
С ув.

Mibor пишет: Я имел ввиду пост #14316

allanova27 пишет: ..схема представляет собой-качерный генератор- с двумя вторичками..

Потом разобрался. Спасибо.
Попробовал на скорую руку схему allanova27.
Обмотки НЕ по Тесле. При определенных условиях возбуждения (параметрах работы ключа) наблюдается генерация схемы. Очень сильное влияние на лабораторный источник питания, от которого питалась схема. Необходима его защита от воздействия схемы.
С ув.

Я выше писал - фильтр нужен!!
Это повысит импеданс цепи питания и отвяжет генератор от ИП по ВЧ.

Ув.Мибор,огр. Вам СПАСИБО за схему она вся такая ПРАВИЛЬНАЯ и красивая! Теперь о другом.Уважаемые КОЛЛЕГИ,сообщаю Вам,что я прежде всего не гений,а обыкновенный чел. и радиолюбитель,времени у меня мало,что наработал уже Вам сообщил.Собираюсь заменить индуктор,какие будут результаты замеров,обязательно сообщу.Отдельно могу сказать я Вас ни в чем не обманул и не собираюсь этого делать.Всем всем желаю творческих успехов ! Валерий.

radioman пишет: ..Я выше писал - фильтр нужен!!..

Да конечно же ставил..
Но оказался слабоват.
С ув.

Ув.Радиоман,оба Ваших видео имеют связь с =землей=,а меня это не устраивает. Желаю успехов! Валерий.

Mibor пишет: Я имел ввиду пост #14316

allanova27 пишет: ..схема представляет собой-качерный генератор- с двумя вторичками..

Потом разобрался. Спасибо.
Попробовал на скорую руку схему allanova27.
Обмотки НЕ по Тесле. При определенных условиях возбуждения (параметрах работы ключа) наблюдается генерация схемы. Очень сильное влияние на лабораторный источник питания, от которого питалась схема. Необходима его защита от воздействия схемы.
С ув.

По Вашей схеме какая емкость С2? Тип и номинал. С ув.

Добрый вечер жмелик.
Хороший вопрос, его переадресую автору.
Я ставил 1мкф 630V (EPCOS).
С ув.

allanova27 пишет: Могу добавить,что верхняя.по схеме вторичка генерирует положительную часть стоячей волны,а нижняя отрицательную. И как плюс по осцилографу амплитудное значение до 800 вольт. Еще не удивляйтесь,что при этом лампочка накаливания будет гореть не в полный накал-это свойство холодного тока,но при этом он обладает повышенной отдачей тока.-ампераж-больше.Валерий

Амплитуда может быть и 5000в но лампочка гореть не будет, есть такая хрень называется коэффициент заполнения.
И лампочка у вас горит не в полный накал только по этой причине.
Иногда проще и легче использовать обычный вольтметр стрелочный.

А холодный или горячий это извините свойство борща .

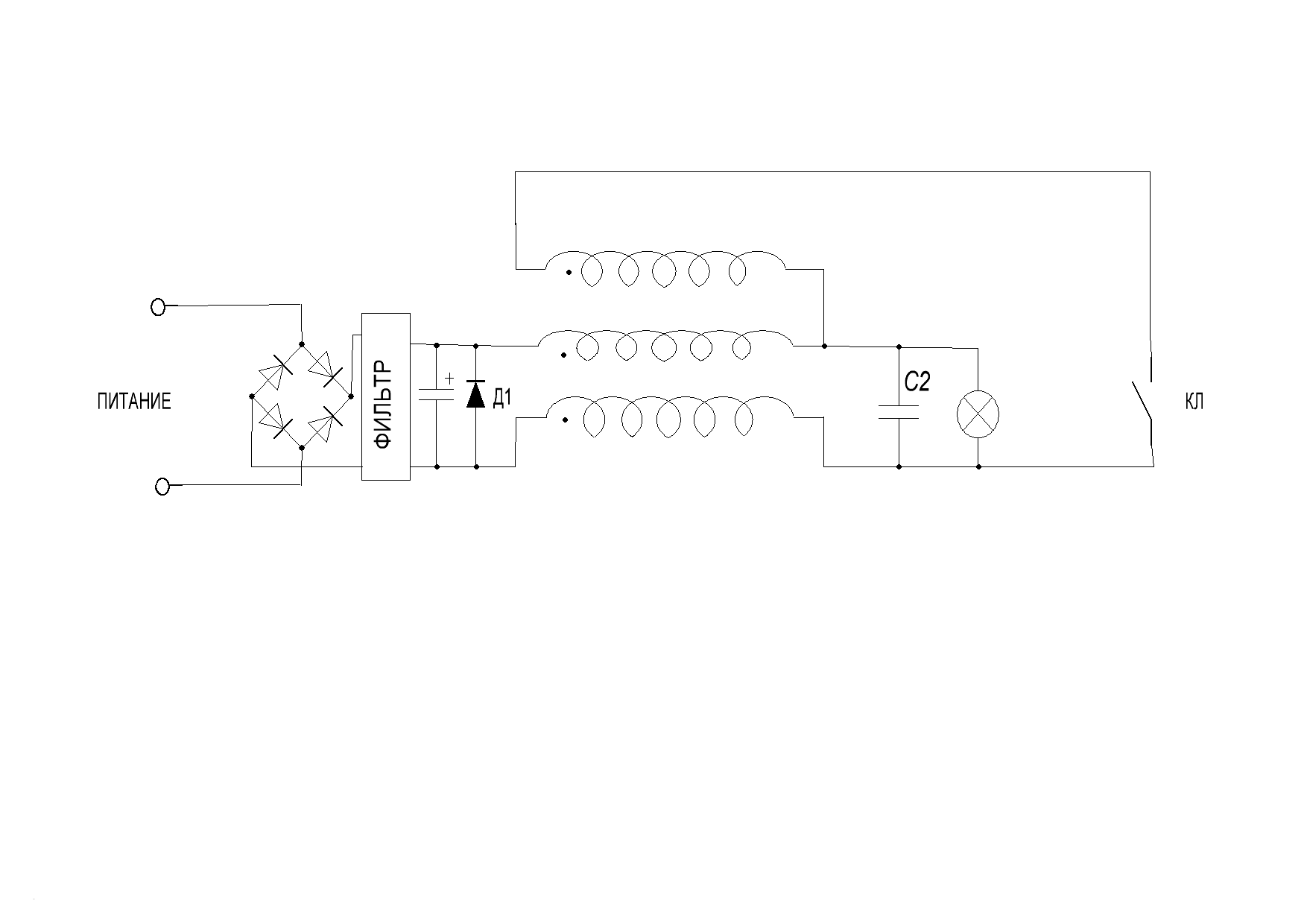

Mibor, добрый. И Вам не хворать. Подрисовал , так легче просмотреть работу. Возможно избавится от влияния работы схемы на источник поможет диод Д1. Диод ВЧ (под ключ) с хорошим током в импульсе. С ув.

Спасибо жмелик.
Такой диод в моей схеме стоит. (Это как бы по умолчанию). Работа схемы пока не вызывает подозрений в нарушении ЗСЭ.
В схеме ключа стоит транзистор с рабочим током 52 А.
Для намотки двух катушек тесла пока нет необходимого количества провода.
С ув.
