mefodiy пишет:

Думаю нужно диод добавить(чёрный) иначе С2 будет переполюсовываться от транса.

Туман,катушки на видео намотаны в одну сторону?

такая мысль пришла:

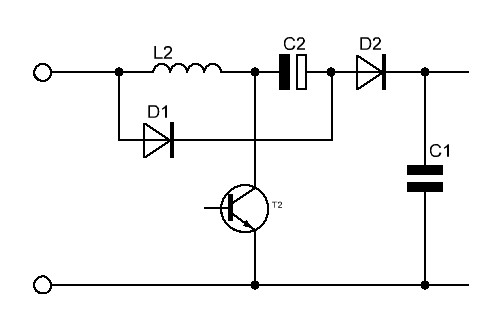

Вот следующий вариант проведенного опыта. Здесь питание от лабораторного ИП преобразуется в импульсы ОЭДС дополнительного дросселя, тем самым повышая напряжение ИП для эффективного заряда накопительного конденсатора. Этот бросок отчетливо видно на кривой заряда конденсатора С1 (середина осциллограммы). Параметры импульсов генераторов такие же как в предыдущем опыте.
С ув.

Расаветра, так правильно?

Влад пишет: Думаю нужно диод добавить(чёрный) иначе С2 будет переполюсовываться от транса.

...не станет "энергии по кругу"

Не квадрат пишет:

Влад пишет: Думаю нужно диод добавить(чёрный) иначе С2 будет переполюсовываться от транса.

...не станет "энергии по кругу"

Тогда надо чёрный круг добавить
чтобы затягивать тёмную энергию.

МОЛОДЕЦ МИБОР,все таки добился,чтобы напряжение на С2 было больше чем на С1 ! Наверное теперь надо урегулировать вопрос с выделяемой мощностью. С ув. и пожеланием УДАЧИ и УСПЕХОВ ! Валерий.

INGWAR пишет: Туман,катушки на видео намотаны в одну сторону?

Да в одну два ряда. 1.5мм

Влад пишет:

mefodiy пишет:

ВНИМАНИЕ: Спойлер!

Думаю нужно диод добавить(чёрный) иначе С2 будет переполюсовываться от транса.

может тогда, на питание индуктора имеет смысл умножитель поставить... Только тогда чем коммутировать. Хотя мне кажется нужна экономичная накачка вторички, типа как у IB

эдуард19 пишет: может тогда, на питание индуктора имеет смысл умножитель поставить... Только тогда чем коммутировать. Хотя мне кажется нужна экономичная накачка вторички, типа как у IB

Чем бы дитятко не тешилось!
Коммутировать низкочастотные высоковольтные(на большие токи) цепи можно с помощью искрового разряда(ОЭДС источника).

mishail71 пишет: Чем бы дитятко не тешилось!
Коммутировать низкочастотные высоковольтные(на большие токи) цепи можно с помощью искрового разряда(ОЭДС источника).

Разрядник там не нужен. Можно сделать резонансную накачку вторички, что более экономно. На выходе можно инвертор. Но лучше вторичку модулировать, затем ее "детектировать"

diod пишет: "Гэний" неделю уже видео снимает! Вот это насмотримся! Сериал "богатые тоже плачут".

Диод вопрос к тебе как спецу по преобразователям. Посмотри пожалуйста видео где Капа эксил с 3-фазной на ТТ турецкое видео. Там щиток пусковой(треугольником ) в нем лежит преобразователь. Что за такой зверь если не трудно схемку.
