valeriy2 пишет: Целое царство и трон и народ... ждут царя-батюшку. Дайте только схему и видео

Говорят царь то, не настоящий!

Вторая катушка заряжает конденсатор высокочастотными импульсами. Конденсатор разряжается опять на индуктор. Цепь замкнулась.
Как нарушить баланс затраченной и полученной энергии? Чтобы его нарушить, нужно просто сложить, а потом ударить
Эффект прост. Это сложение. Сложение однонаправленных импульсов.
Синфазное сложение.-О да! А куда без него.Просто и надёжно.
С2 разряжается на индуктор а заряжается через усилитель тока

надеюсь, с УТ разобрались.

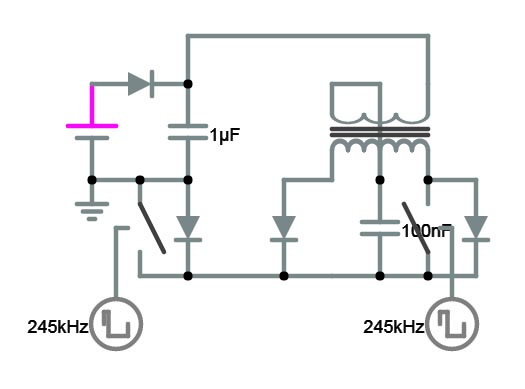

в симуле

Как видите, ключевание ведется "обратным" пуш-пулом. К сожалению, не имею второго развязанного ключа.
Уважаемые честные искатели, помогайте.

В момент получения энергии системой,система замкнута на источник.Ни получить энергии больше чем выдал источник,ни тем более отдать система не может.Да это и не требуется.Важно то обстоятельство,что энергия в системе меняет форму с кинетической на потенциальную и обратно.И вот это обратно и есть прибавка,чем больше мы закачаем энергии в систему,тем больше прибавки получим.Разумеется процесс должен быть циклическим.

если не заметили, показываю - в момент разряда С2 на вторичку система "открытая"

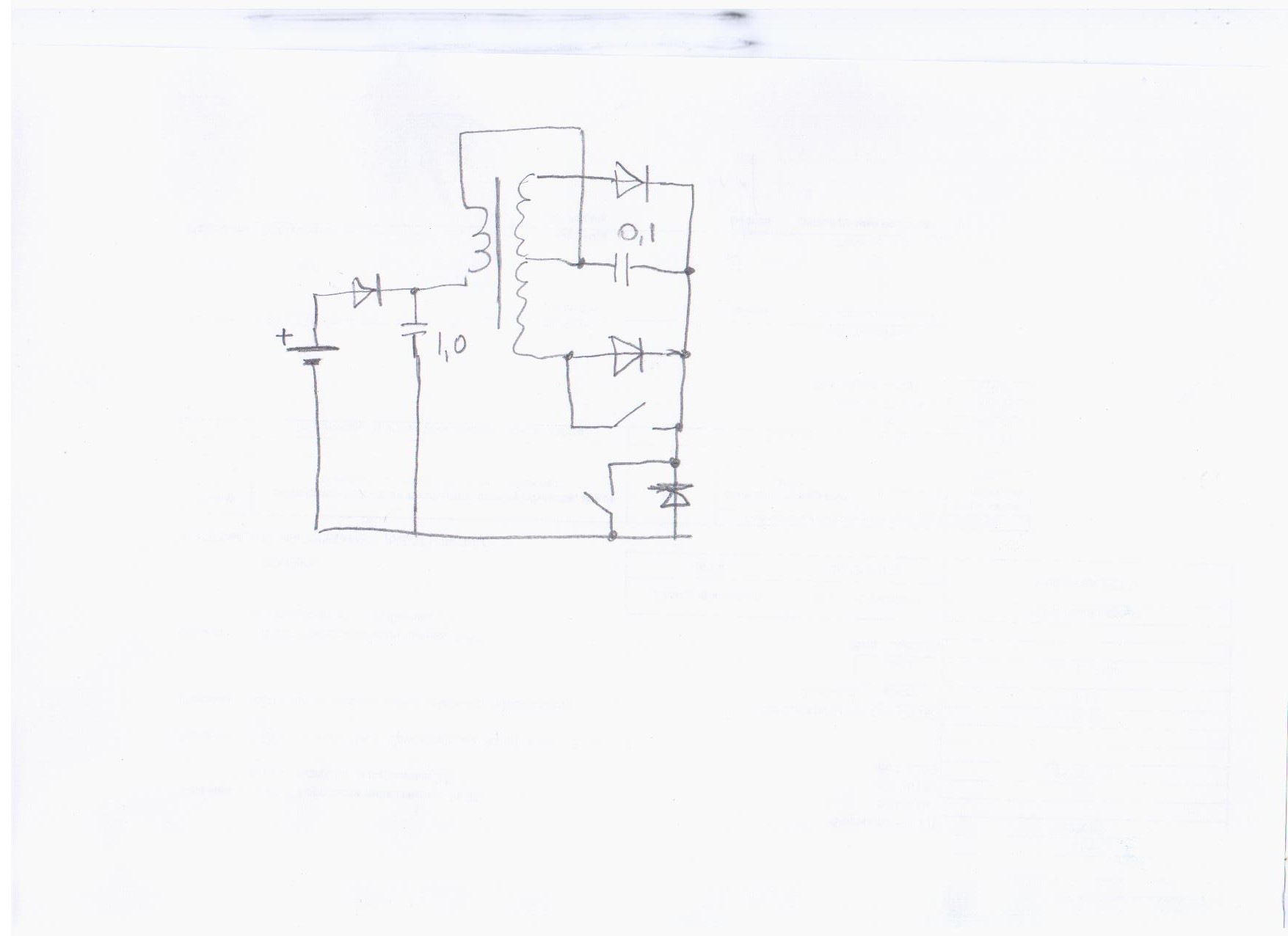

Спин, а в проге нельзя фон сделать не черным, а то глаза устают?) Я перерисовал, а то у тебя тяжело воспринимается. Вроде ты удалился. Где у тебя удар по индуктору ,я вижу 1-ю обмотку транса -индуктор ты ключюешь через одно плечо 2-й обмотки. Вобщем что будет в результате? Сложение однонаправленных импульсов. Где у тебя? Смотри рисунок твоей схемы на моем рисунке если сочтешь нужным) Я бы сделал по другому

Белый фон: Options - White Background, но так еще хуже
Удар по индуктору: левый ключ - С1(1мк) - индуктор(верхняя) - С2(100н) - левый ключ
У тебя то-же самое, только развернуты обмотки.

Спин у тебя ключи разные, который коротит диод ключ1(фаза 180, раб. цикл 30 -это чего? ), др. ключ2 (фаза 45, раб. цикл 2) т.е. кл1 -частота у него выше? Понять не могу обратный пуш-пул. Как бы увидеть токи сложения в нем. Моя голова не видит сложения индуктора-первички транса и вторички обмоток. И о чем говорит фазы ключей.
Ключ Кл1 - типа ВЧ - вообще молотит впустую некоторый отрезок времени -0,1мкф разряжен и все потом хоть замыкай его хоть нет. Как на практике реализовать такой ВЧ ключ? Я не вижу работы.

valeriy2 post=27306]Хотел спросить здешних долгожителей) Что скажете про фото ExpOff и ExpOn? это выкладывал РВ? Там схема примитив, может обсудим?
Уже пытались и ни к чему не пришли, хотя есть, по моему мнению, над чем задуматься. Не смотря на то, что автор убеждает что эти фото к предложенной схеме отношения не имеют. Но автор немного лукавит. На фото видно что есть параллельный контур (это не индуктор),в котором крутится хороший ток,это видно по толщине применяемых проводов. Да, контур накачивается постоянно, а не так как в рассматриваемой схеме,это, как говорил автор,фото проверки возможностей такой индуктивности. На втором фото видно, что к этому контуру подключается высокое напряжение (десять штук высоковольтных диодов, которые, видимо, определяют время задержки подачи напряжения высокого). Так что в схеме кроме индуктора и вторички, должен быть еще один параллельный контур, включенный последовательно со вторичкой.

Валерий,
левый ключ фаза 45 - это я забыл убрать, должен быть 0. Цикл 2 - все верно, импульс должен быть коротким
правый фаза 180 как и должно быть у пуш-пула
термин "обратный" применил поскольку в классическом пп применяются нижние ключи, а здесь нужны верхние из за встроенных диодов
откинь правый ключ и посмотри работу - увидишь синфазное сложение напряжений кондеров
частота ключей одинакова, скважность разная - об этом завтра

Грива, не заморачивайтесь, это действительно проба катушки. Но, в том числе, и намек на принцип открытой системы

Extint Spin пишет:

Вторая катушка заряжает конденсатор высокочастотными импульсами. Конденсатор разряжается опять на индуктор. Цепь замкнулась.
Как нарушить баланс затраченной и полученной энергии? Чтобы его нарушить, нужно просто сложить, а потом ударить
Эффект прост. Это сложение. Сложение однонаправленных импульсов.
Синфазное сложение.-О да! А куда без него.Просто и надёжно.
С2 разряжается на индуктор а заряжается через усилитель тока

надеюсь, с УТ разобрались.

в симуле

Как видите, ключевание ведется "обратным" пуш-пулом. К сожалению, не имею второго развязанного ключа.
Уважаемые честные искатели, помогайте.

А нагрузка, то где активная/резистивная???
Лампочка по крайней мере!!!
Мы на лампочки привыкли смотреть.
СЕ до Х... или больше???

Фоко, нагрузка подключается к С1 (1uF) после "раскрутки"

Ну и последнее:
В #27610 Швирков правильно написал про ограничения, вводимые АКБ. Следовательно, после удара по индуктору АКБ следует отключать. Что и делает нижний диод (медленный). Он же и формирует короткий импульс, после которого запирается, оставив висеть индуктор с большой массой на свободном конце.
Для старта схемы следует коротко перемкнуть этот диод, ну а в симуле просто закоротить.

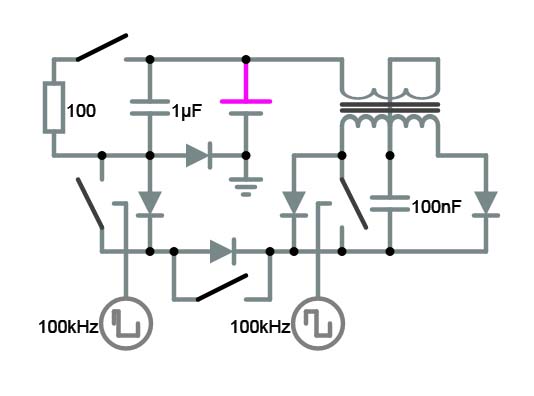

в симуле
С имитацией "разрыва"

---

тема закрыта до получения результатов, пишите в Выгреб

Extint Spin И что, есть положительные результаты? Автор ранее предлагал электролит, на момент"удара" по интдуктору, отключать.

Результатов пока нет, и без подключения электролита не будет.
В моей версии подключение электролита провоцирует "удар" по индуктору.
Но высокое от вторички на контурном в предварительных тестах я уже получил.
Вот принцип

Спин знаешь зачем НЧ диод нужен? Для генерации. Схема накачки индуктора;генератор ВНвч ,генератор, можно ТВС, диодный мост(у меня),конденсатор контурный высоковольтный (можно собрать с нескольких на напряжение ВНВЧ можно больше, емкость у меня 1.45мкф-2400.) Далее как рисовал Расаветра плюс Вч через разрядник на индуктор, второй конец индуктора через сопротивление ( у меня 300 ом 20 ватт), далее идет диод НЧ(как нарисовано на схеме Расаветры) Далее катод диода на плюс электролита пускового и минус кондера на минус генератора. Зачем сопротивление, без него у меня горит диод НЧ. Конечно может что-то я и не так сделал и пока без вторички, но за то если поставить вместо кондера пуска, аккамулятор тоже не хилый результат. Что происходит в цепи. Когда выключаешь питание схема вч работает и диод Нч генерирует при этом на разряднике есть искра и неонка горит. Но это длится не долго около минуты. При включеном генераторе и при таком соединении потремление мизер. Питается генератор ( у меня 12вольт). Зазор в разрянике около миллеметра или двух.( газовый почему-то не идет). Пока на этом я остановился. Надеюсь в правельном напровлении Расаветра.
