ТЕМА:

A-tac пишет: По второй плоскости снималась характеристика так же, как по горизонтали?
Или аппроксимация?

нет это реальный скан . Сейчас добавлю. Все хватает

С уважением

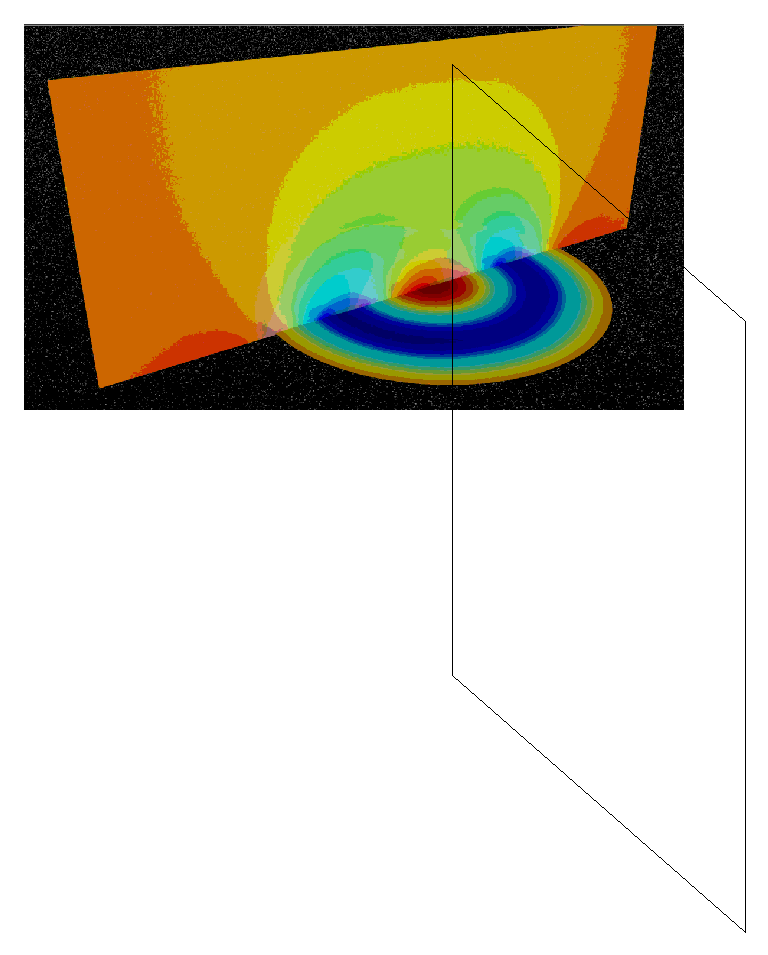

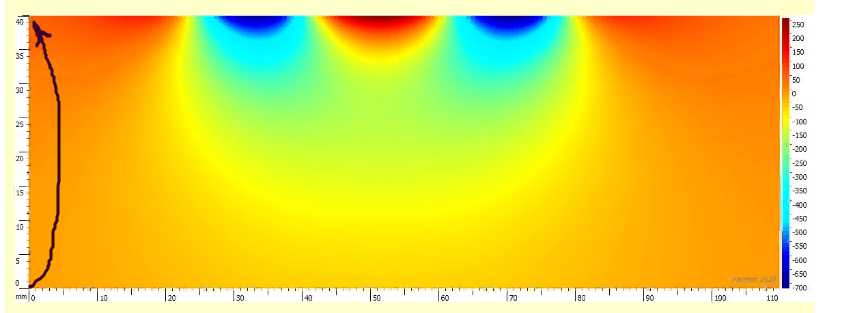

Тут, наверное, надо поменять начало координат отсюда - сюда .... или нет?
....Такое 2D достаточно информативно, благодарю!

A-tac пишет: Тут, наверное, надо поменять начало координат отсюда - сюда .... или нет?
....Такое 2D достаточно информативно, благодарю!

Нет не надо. Сканирование происходило извне к поверхности. Магнит стоял на торце. Работал фронтальный сенсор.
Все отображено верно.

С уважением

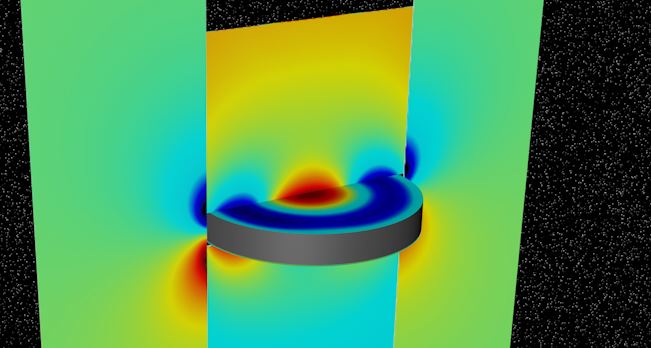

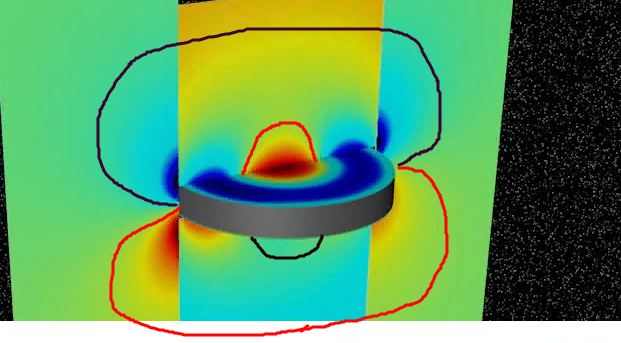

Если есть возможность, то добавить бы скан с экватора магнитного поля в этот сектор...
И, допустим, сделать его в верхней половине полупрозрачным...., чтобы предыдущие два слоя были видны....

Гммм. Хорошая идея. Сделаю завтра и добавлю.
С уважением

С утра дошло:
Если сделать цветовую градацию с явным определением север-юг, то картинка будет почти законченной ...
..Допустим, что фиолетово -сине-голубая часть спектра окрашивает северную часть магнитного поля, а желто - оранжево - красная
южную часть, зелёная часть спектра, соответственно околонулевое разделение....
Максимумы интенсивности по цвету - соответственно тёмно красный и тёмно фиолетовый ( перевёрнутая часть половины радуги)
а минимумы - голубой и жёлтый с переходом в зелёный ноль...

A-tac пишет: Допустим, что фиолетово -сине-голубая часть спектра окрашивает северную часть магнитного поля, а желто - оранжево - красная южную часть, зелёная часть спектра, соответственно околонулевое разделение....

фиолетовая часть не задействована. а остальное - легко. В программе есть режим ручного выбора границ диапазона по югу(положительные значения) и северу (отрицательные). Ставим одинаковые по величине пределы и вуаля.

С уважением

Ну, тогда программно - аппаратный комплекс можно ставить на коммерческие рельсы

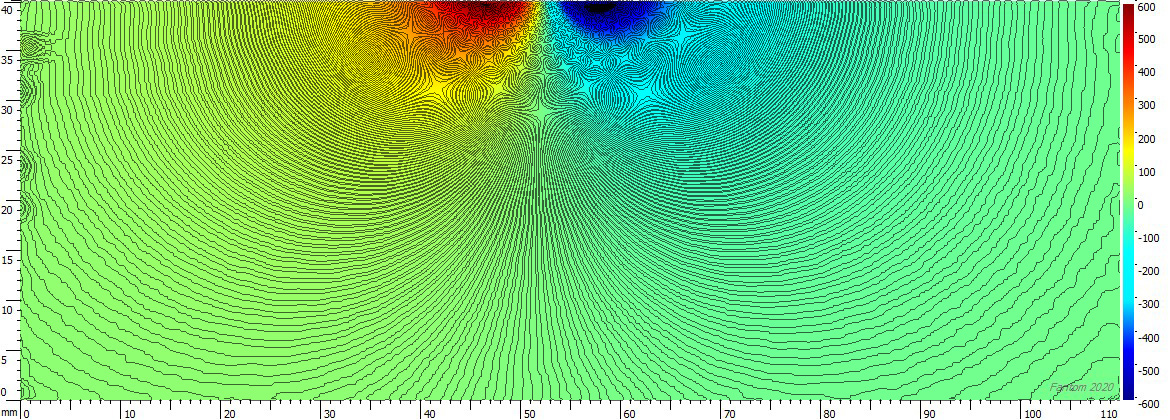

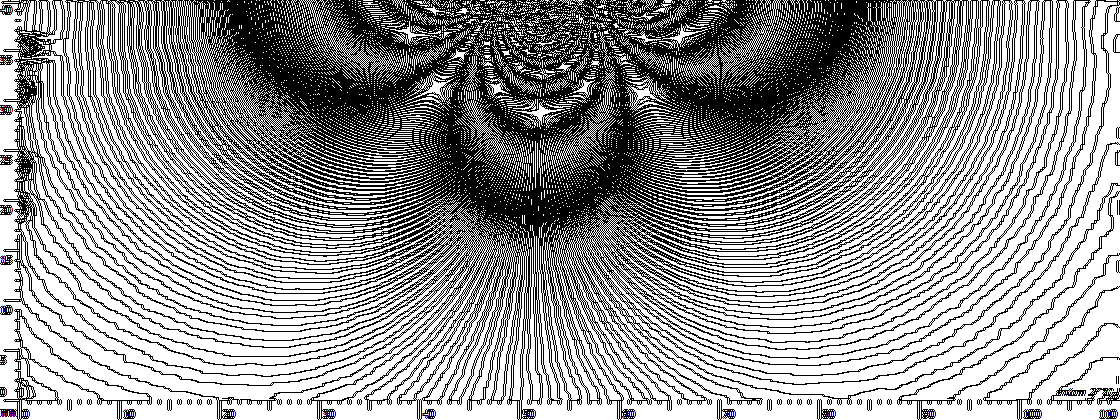

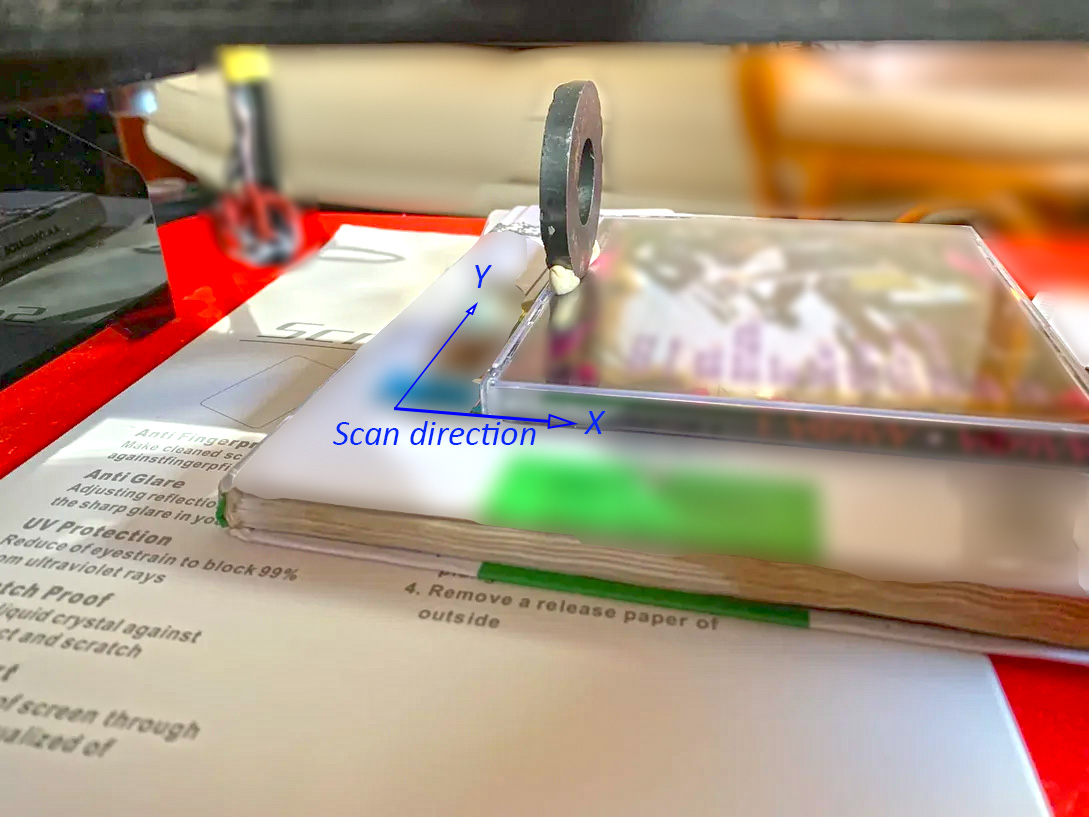

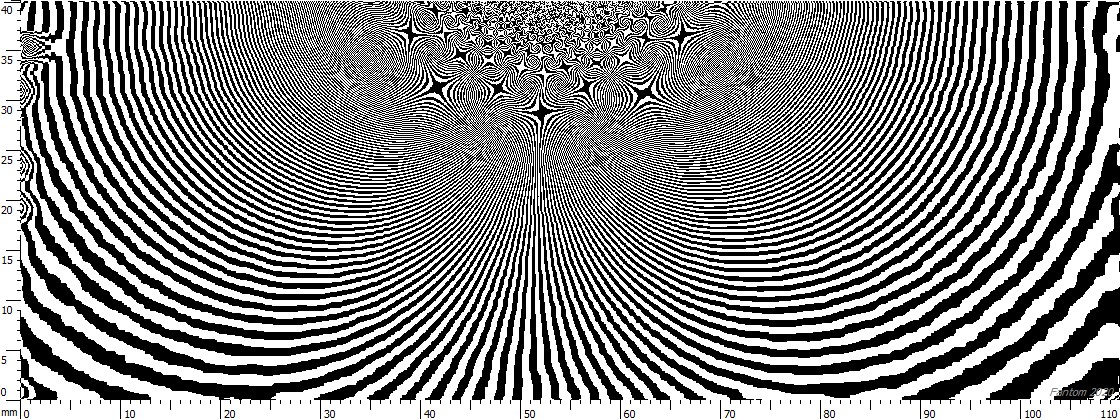

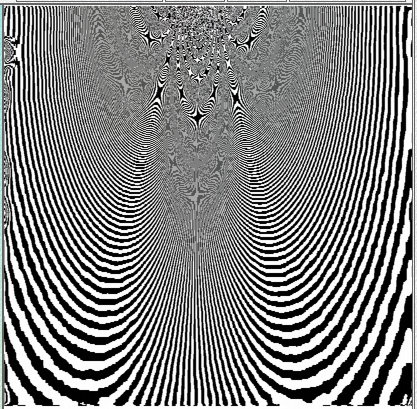

Скан торцевой поверхности кольцевого ферритового магнита 52х23х7мм.
Сканирование происходило извне к поверхности торца.

То есть в зависимости от физической формы изменяется конфигурация поля...
....или конфигурация вихря....
Ближе всего к знаку бесконечности...
...И явно видна граница сферы, а это такой параметр, который можно применять на практике...
Осталось посмотреть поле в конфигурации магнит плюс феррит (ферритовую часть особенно)...
Просто к магниту (Цилиндрический плоский магнит (шайба) 12х2 мм) добавить ферритовую половинку от строчного трансформатора, если есть в наличии....

A-tac пишет: То есть в зависимости от физической формы изменяется конфигурация поля...
....или конфигурация вихря...

Не все так просто. Каждый из сканов содержит 3 плоскости направления векторов.
Просто пока их все не выкладывал.
Итого для представления "полной картины" надобно совместить 9 проекций, каждая со своими векторами поля.
У меня например емкости сознания пока недостаточно для подобного


С уважением

Fantom пишет:

A-tac пишет: То есть в зависимости от физической формы изменяется конфигурация поля...
....или конфигурация вихря...

Не все так просто. Каждый из сканов содержит 3 плоскости направления векторов.
Просто пока их все не выкладывал.
Итого для представления "полной картины" надобно совместить 9 проекций, каждая со своими векторами поля.
У меня например емкости сознания пока недостаточно для подобного


С уважением

Вот и я хочу, чтобы в сознание поместилось....
Фантом, а программа какая? своя собственная или в инете можно скачать?

A-tac пишет: Вот и я хочу, чтобы в сознание поместилось....
Фантом, а программа какая? своя собственная или в инете можно скачать?

Программа полностью написана мной. Она реализует 2 функциональности.
1) задание всех параметров и затем управление процессом сканирования, сбора и первичной обработки данных.
2) визуализацию полученных данных (кроме псевдо 3D) в виде поля цветовой кодировки и в виде изображения изолиний с привязкой каждой точки с координатам, а также выгрузку/загрузку полученных данных в/из файл(а).

Первая часть без моей аппаратуры работать не сможет. А вот вторая - вполне. То есть программу можно использовать для загрузки ранее полученных данных сканирования из файла, просмотра, некоторых коррекций, и выгрузки получившихся изображений в виде графических файлов. Правда придется написать руководство по работе с программой, потому как возможностей разных манипуляций с данными там в результате работы накопилось немало. Но это задача выполнимая если будет такая необходимость.
Если хотите сами поиграться с данными - пишите в личку я предоставлю исполняемый файл и постараюсь написать инструкцию. Ну и естественно дам интересующие Вас файлы с данными.
Однако будьте готовы к взрыву мозга при попытке анализа.

С уважением

Благодарю!
Если сам не справлюсь, то ....
Обдумываю, как создать что-то похожее, но для импульсных магнитных полей....
Не факт, что выйдет толк, но ... пока склоняюсь к ардуино нано варианту..... + SS443A
ближе к зиме, сейчас период сбора урожая и заготовок... короче, не фаза

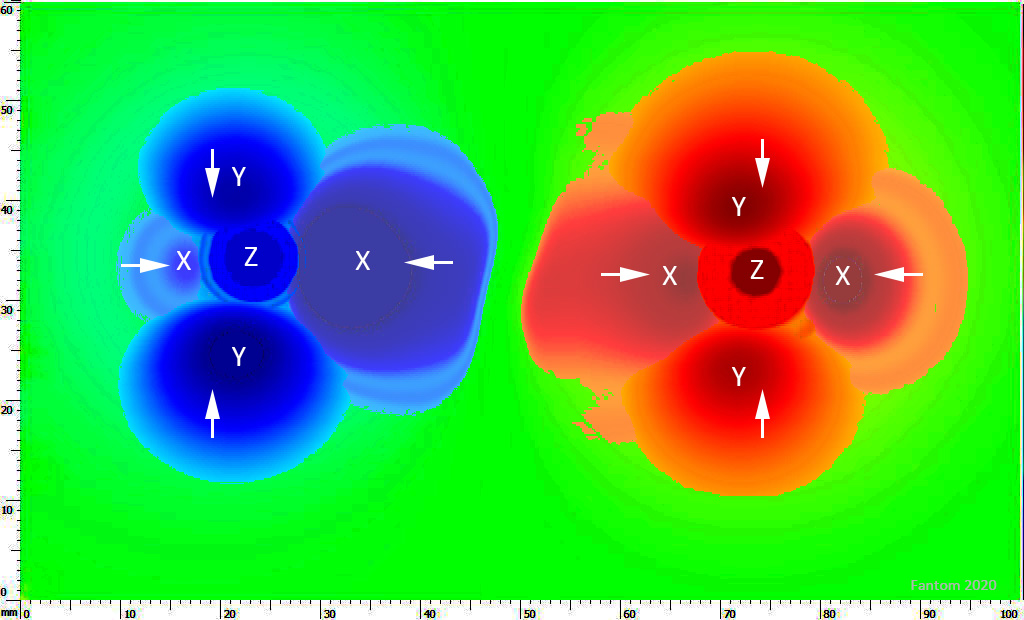

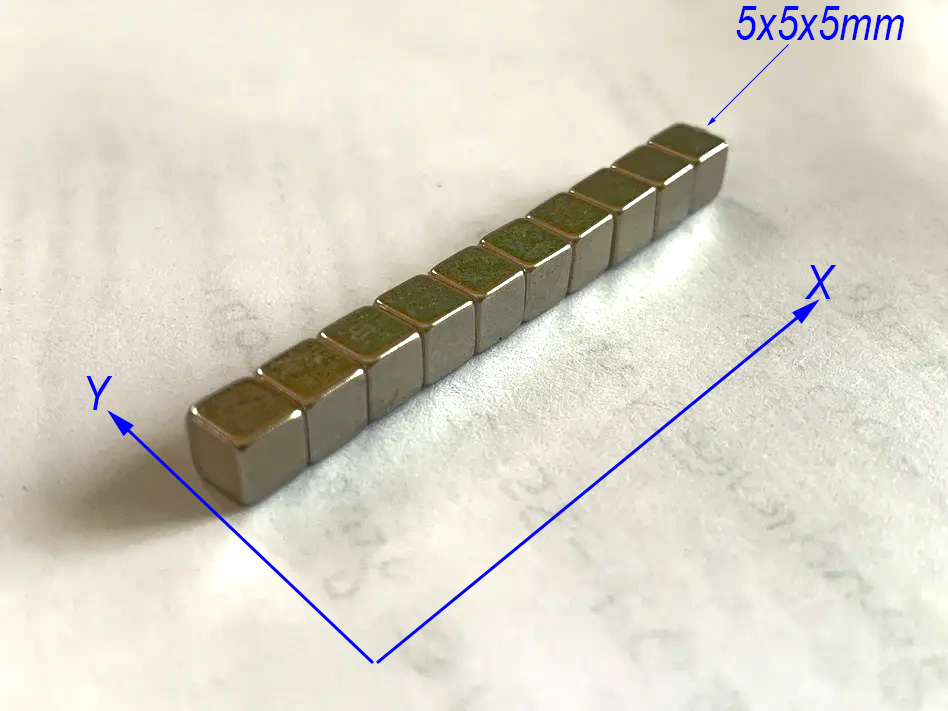

Вот так выглядит первый вариант объединенной картины поля магнита 5x5x50 мм.
Объединены данные со всех 3-х сенсоров. Датчики проходят по плоскости примерно в 3мм выше вехней грани магнитов.
Не забываем, что вектора полей X и Y направлены параллельно верхней поверхности магнита, а вектор Z перпендикулярно.
