можно ещё на трубу с жижкой внутри намотать бифиляр, на один провод подать имнульсами 100 ватт, настроив на самую оптимальную трансформацию во второй провод бифиляра, на вторичку бифа при этом навесить сопороотивление соотваетствующее 100 ваттам, можно выпрямить на вторичке что получилось, и импульсами передать дальше эти 100(вернее уже поменьше) ватт, на такого же типа бифиляр, и стараться повышать напряжение на каждом нагревательном контуре, клонируя мощности первички и вторички последующих ячеек. главное чтобы труба грелась от активного сопротивления поступающего на неё мощности.

Короче посмотрел схему Игоревич и сварочного.... Все равно придется переделывать схему. У сварочника каждый конец транса висит на транзисторе. Придется резать дорожки и развязывать по схеме Игоря. Все равно это меньше гемора, чем травить платы под сие чудо.
Пока идёт микруха генератора, буду подгонять выходные каскады.

v7a7s7 пишет: Короче посмотрел схему Игоревич и сварочного.... Все равно придется переделывать схему. У сварочника каждый конец транса висит на транзисторе. Придется резать дорожки и развязывать по схеме Игоря. Все равно это меньше гемора, чем травить платы под сие чудо.
Пока идёт микруха генератора, буду подгонять выходные каскады.

Первичную цепь трпнса не обязательно изменять - это косой мост, он то же подойдет, ну а вторичку как и говорил!

Ты сделай, разрекламируй, т.е. покажи результат, а потом и мы подключимся. А так сыроватенько. Бифиляр не любит резонанс. Или ты под бифиляром имеешь ввиду две параллельных обмотки ?
Вот прикольное подключение по Пантюхову. Интересно по Зацаринину такое же или нет ? Кто знает ?

Здравствуйте, уважаемые форумчане!

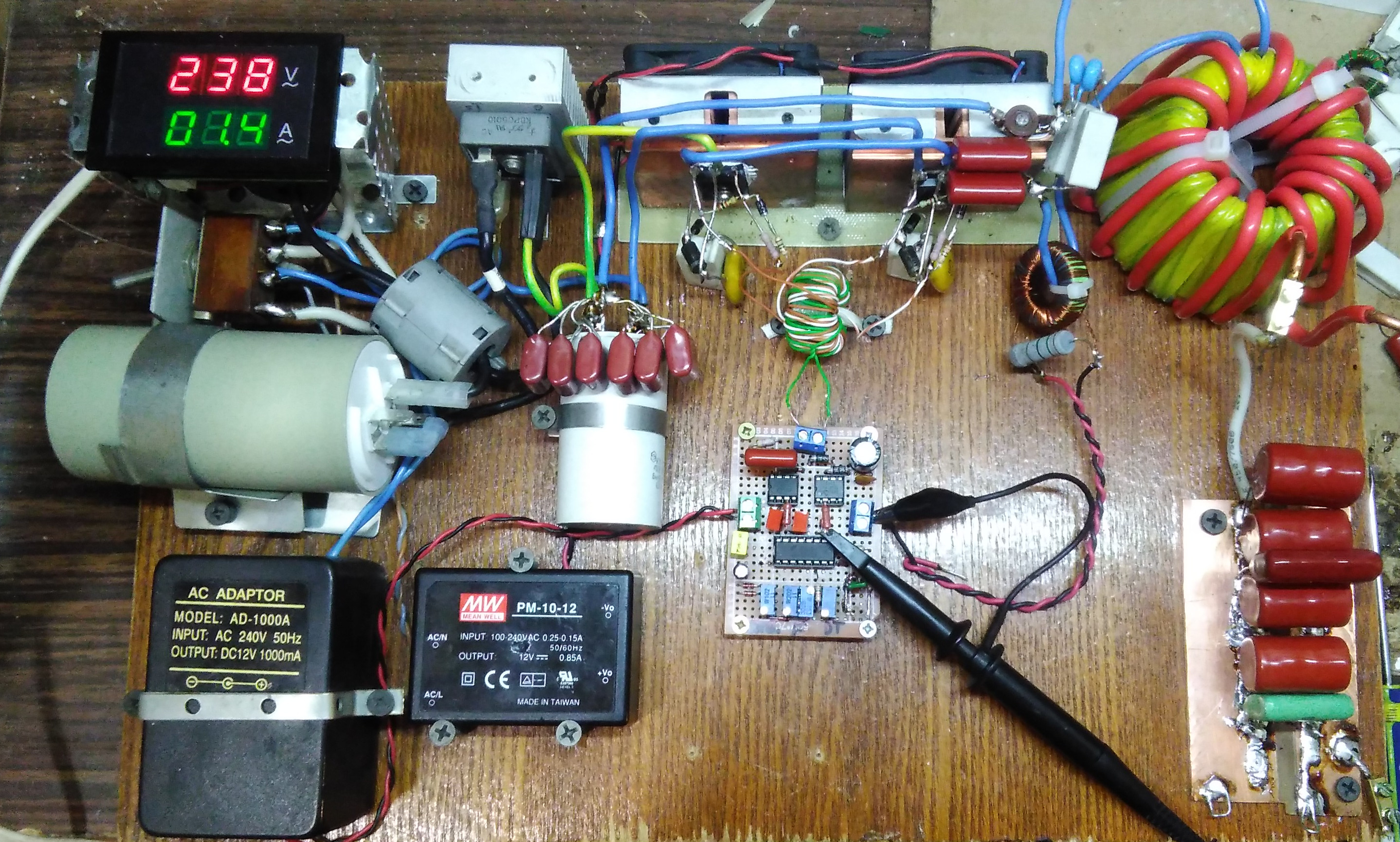

Выкладываю наработки...
Поясню:
1. Цифровой амервольтметр уходил в астрал пока не поставил на провода с переменкой до диодного моста ферритовое кольцо;

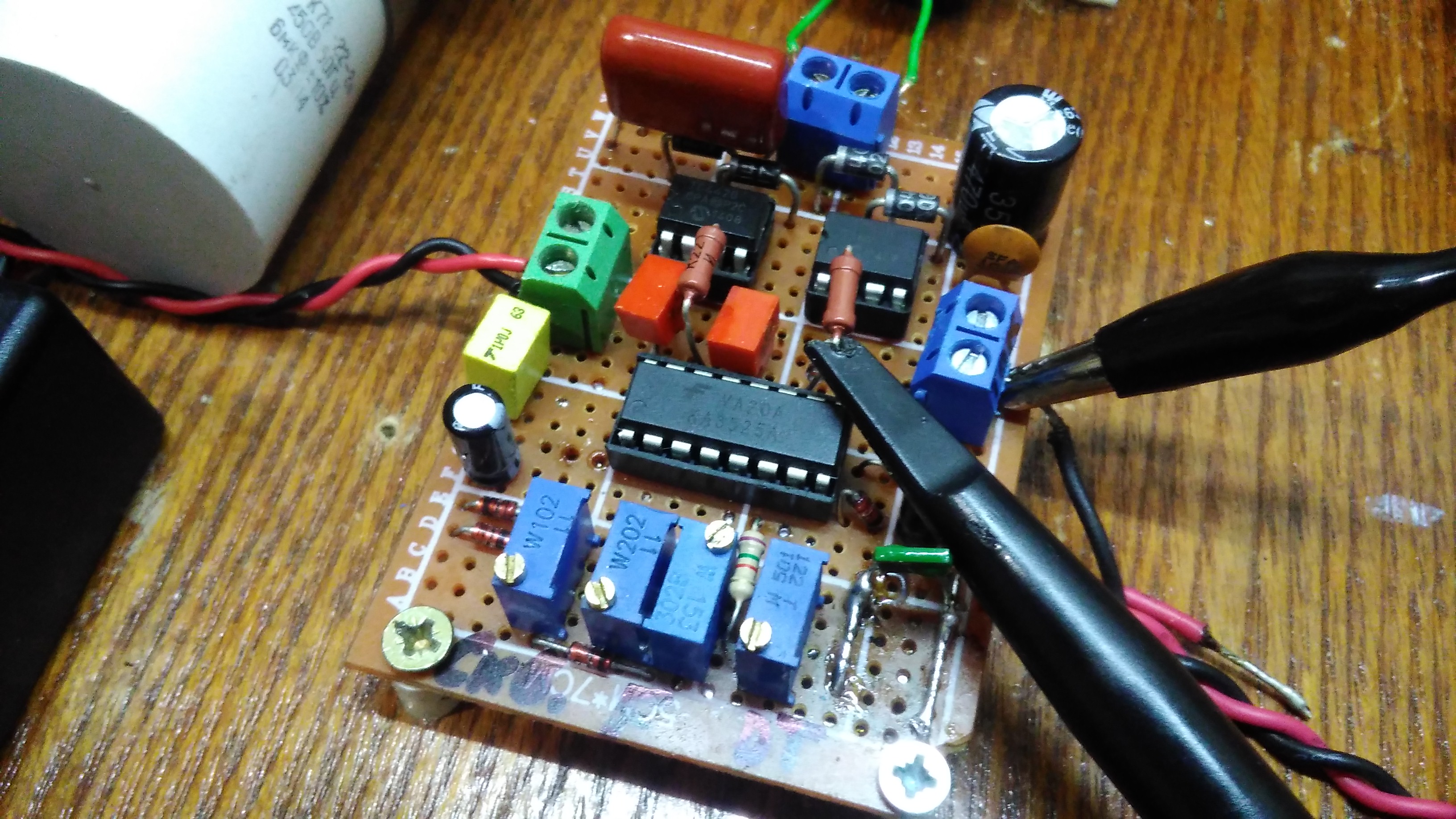

2. Схема претерпела небольшие изменения (упрощения), есть ещё над чем поработать, продолжаю...

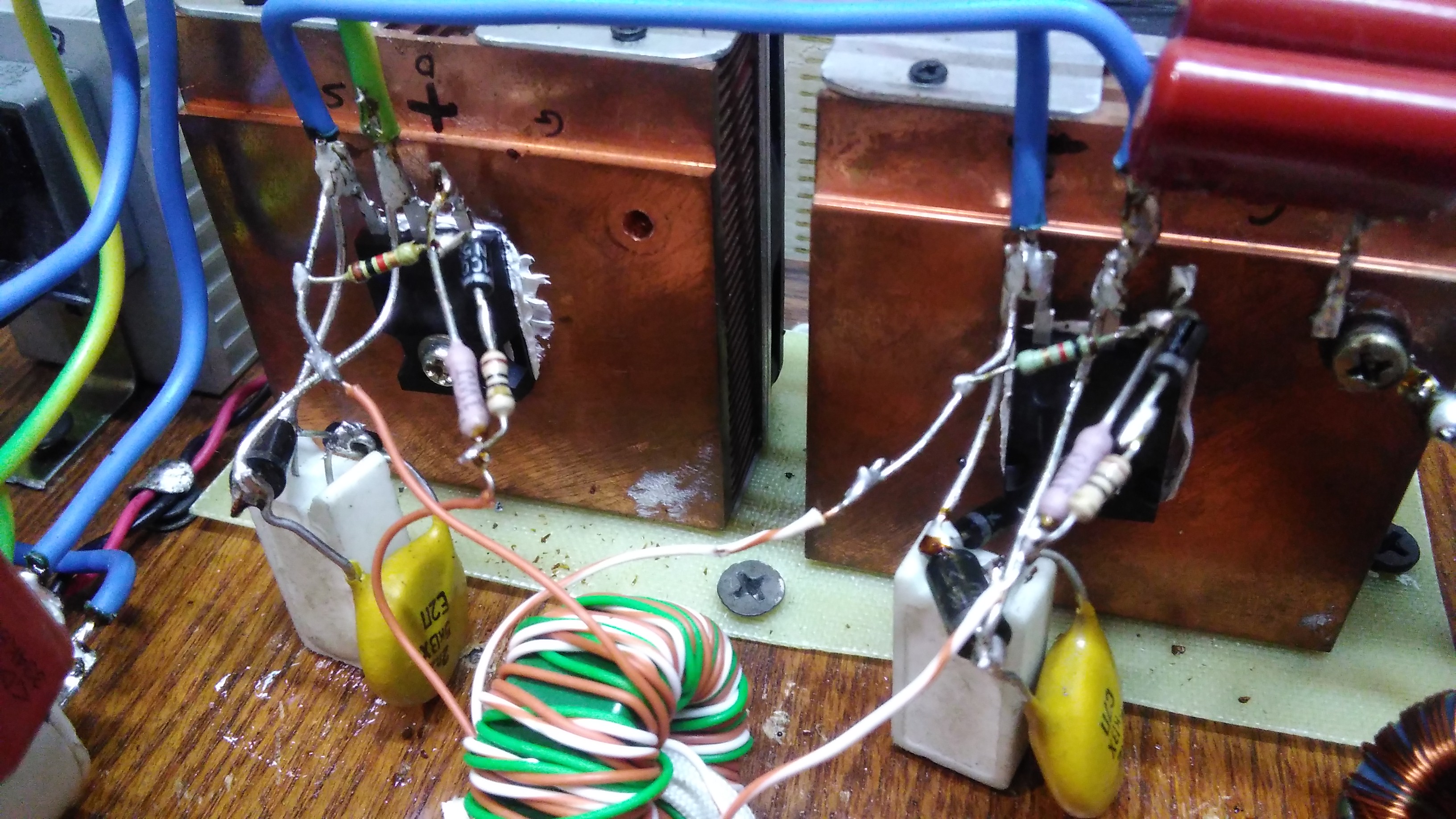

3. Ключи разнес на разные радиаторы ради возможности их установки без прокладок (повышение теплоотдачи, что спасает при нежданчиках, эксперимент же...)
4. На ключи установил снабберы, стало лучше, стабильней..
5. Насчет поиска оптимального режима потребления при максимуме теплоотдачи ничего не поясню особо... собрал оба контура (тепловых элемента с конденсаторами), выставил 50 кГц, настроил резонанс первого контура, затем второго... первый резонанс съехал, подстроил... после покрутил частоту... в какой то момент ток потребления упал, элементы разогрелись примерно до 60 град (концы первой трубы вообще обжигали), на концах второй трубы напряжение выросло...

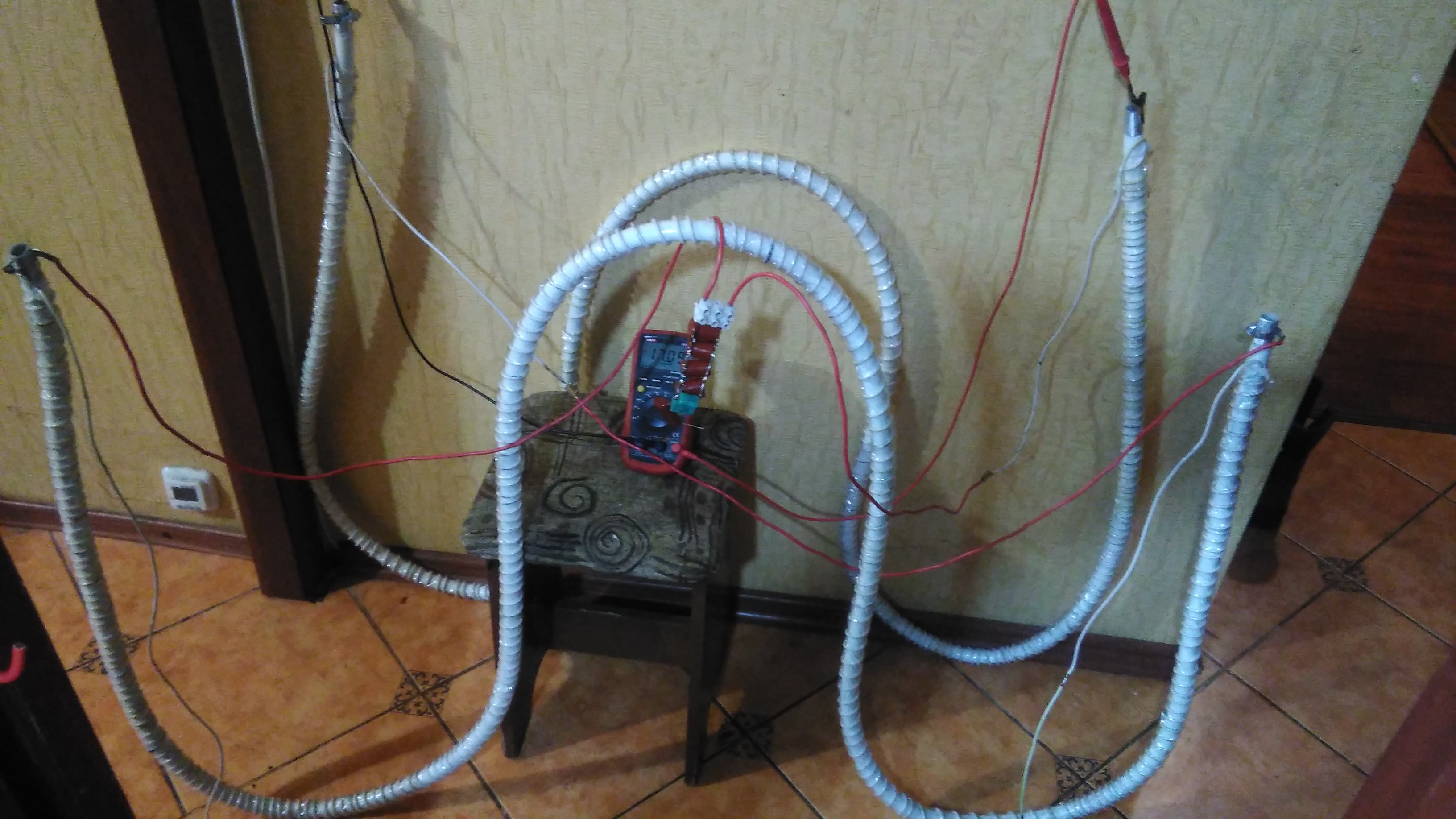

6. Взаимное расположение тепловых элементов очень даже имеет значение, на фото видно, что подключены они крест на крест (максимум отдачи), если сблизить параллельно элементы, то выход падает, если приблизить концы труб справа (по фото), а левые отдалить - выхлоп заметно растёт...

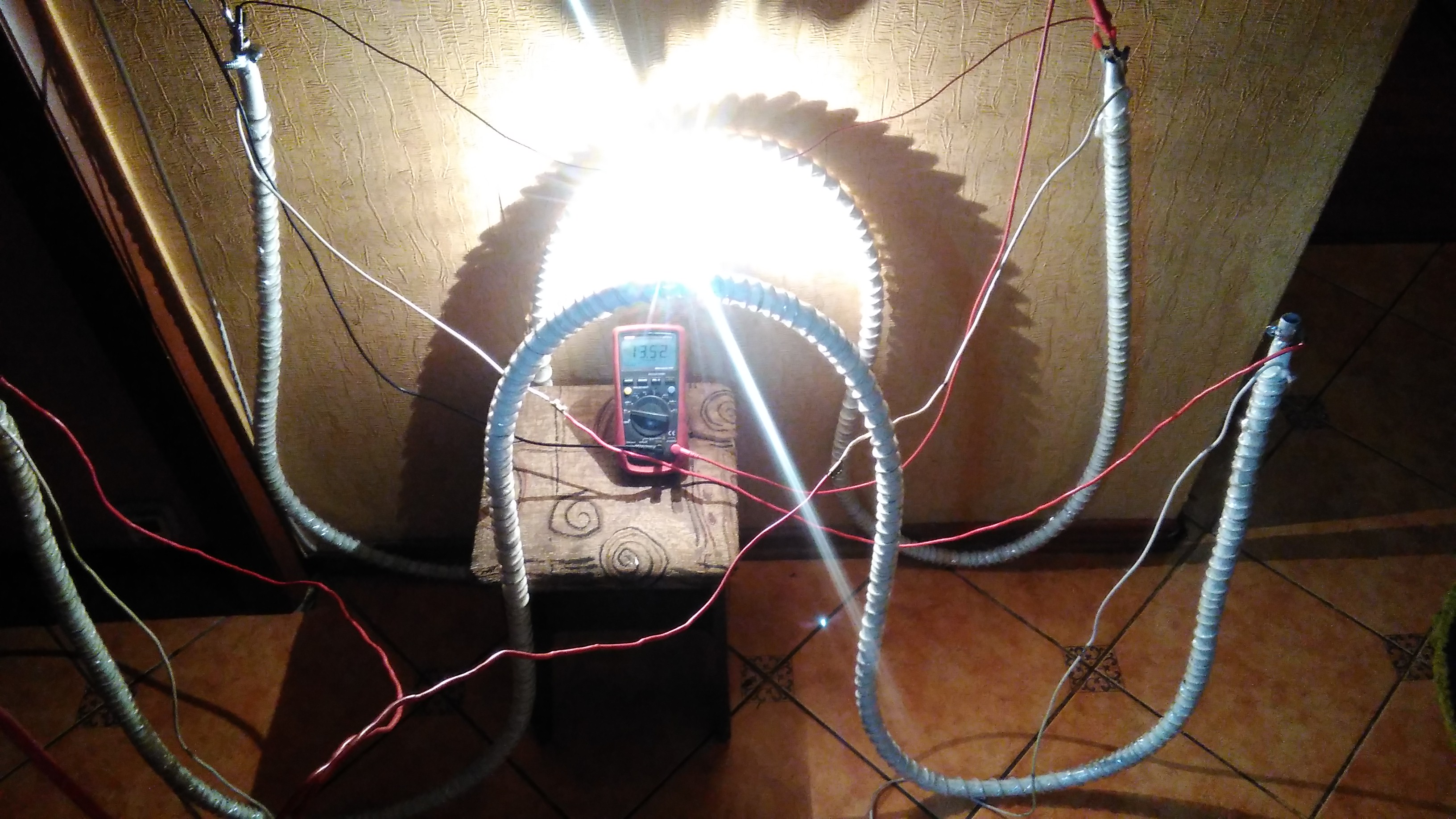

7. на концах второй трубы лампочка 12 вольт 55 Вт, горит с перенакалом...
Короче, работаю, тестирую. Пока результаты как на видео не получил...
Уважаемые bogdan64 и igorek, что делать дальше? Может что не так делаю?

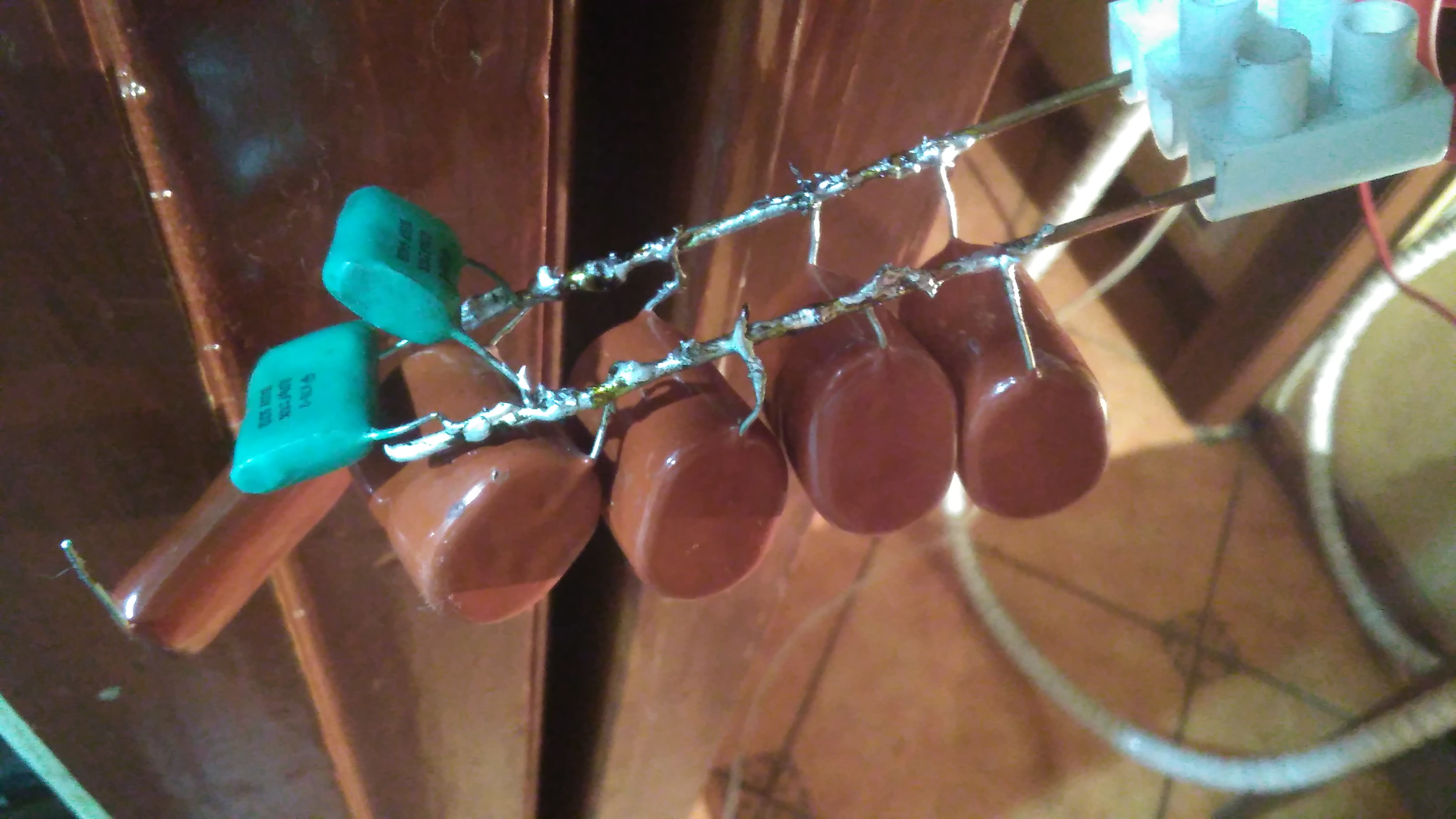

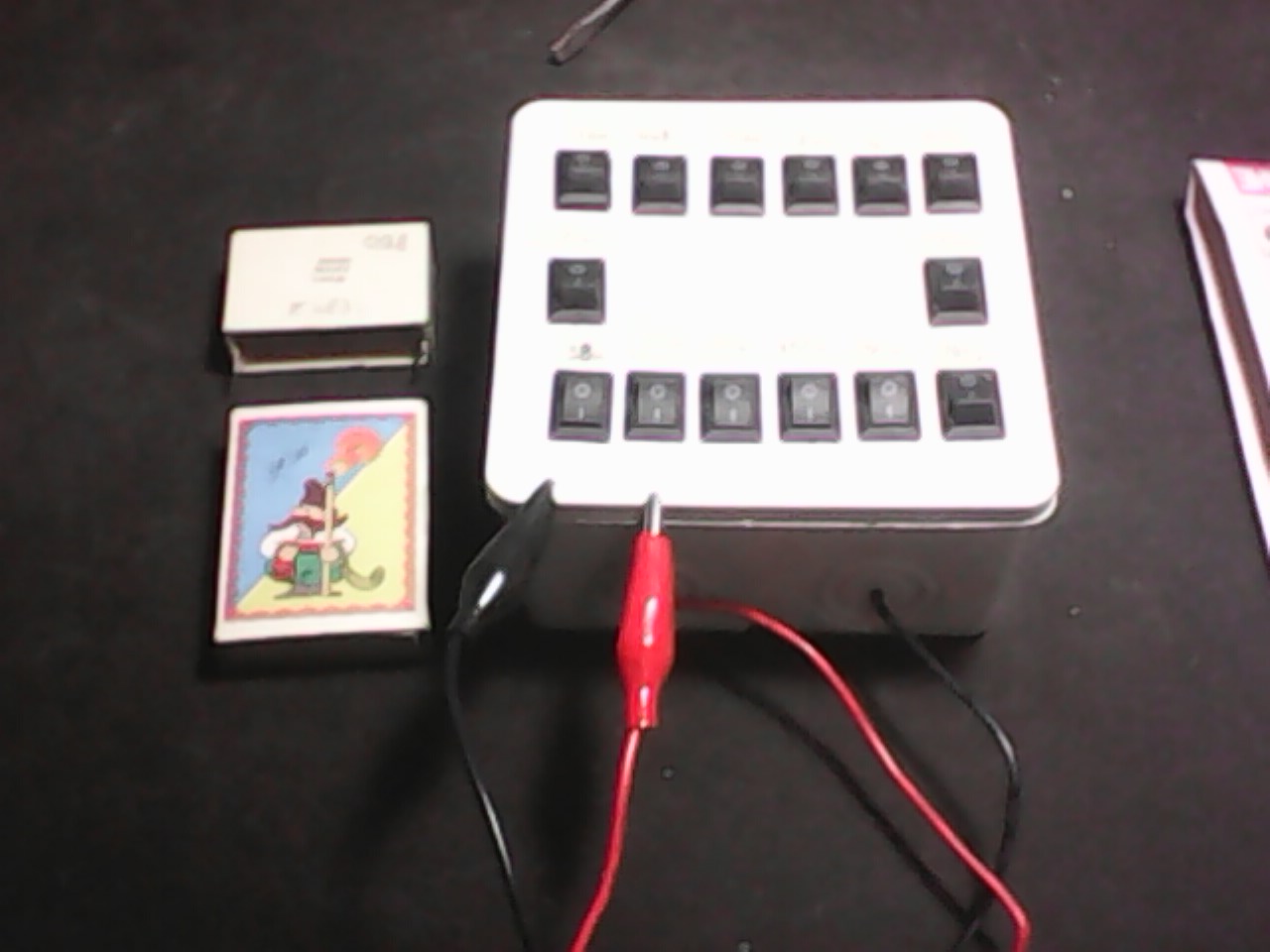

UmkaBob - прикольные фотки. Для подстройки я сделал такой наборной конденсатор от 560 пик до 600 нФ. Общая ёмкость где то 1.5 мкФ. Конденсаторы в основном К78-2 от 1000 В. Те что у тебя не самый лучший вариант, но на безрыбье и рак - рыба. Старайся подпаивать ближе к конденсаторам, а то ножки у СВВ81 не медные и сильно греются.
Danunax - сама идея интересная, но надо проверять.
С ув.

Умка, ты настраиваешь на гармонику! При настройки используй временно 3 витка провода на вых тр-ре (мотни сверху) и подбором кондеров добейся макс амплитуды на концах трубы первой! кондер рез. должен получиться в пределах 0.7-0.9 мкф! а потом к 3-м витков по 1 добавить. лолжно быть 4-6 витков при потреблении 250Вт примерно! короче расчет вторички 1 виток на метр трубы +- 1виток!

v7a7s7 - если ссылаешься на схему, то не лучше ли ее выложить или дать ссылку на неё. Тем более спрашивать по микросхеме. Я просто не увидел твоей схемы.

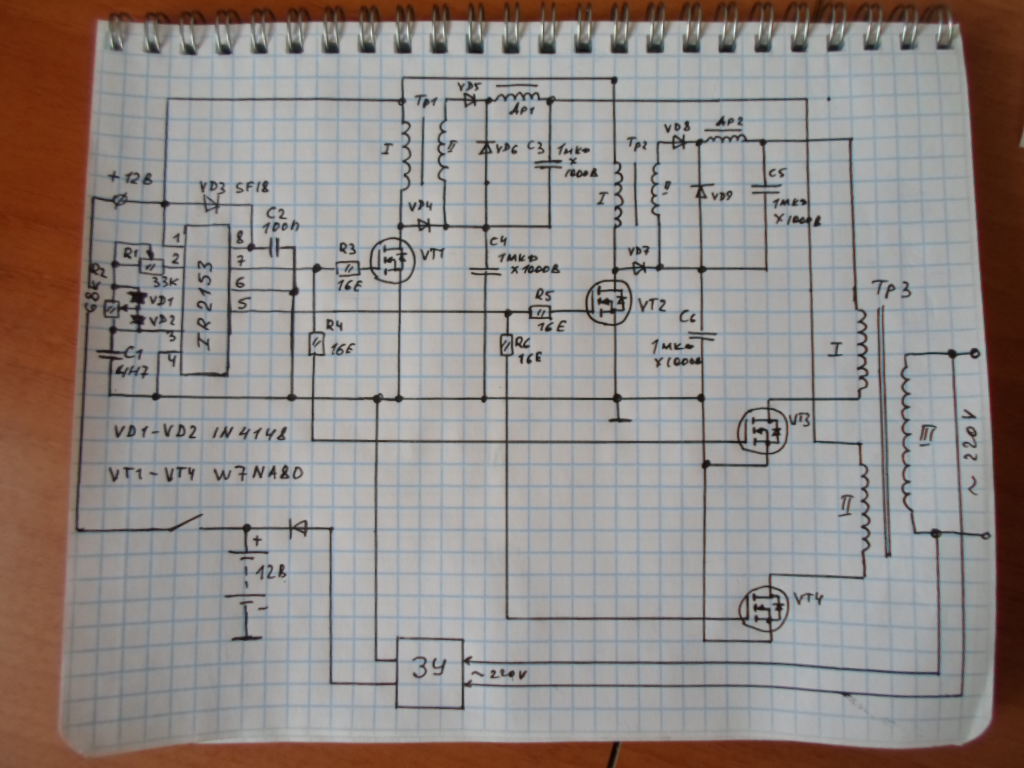

Задали вопрос по схеме подключения IR2153 и транзисторов. Вроде выкладывал мануал по подключению раньше, но сам не нашёл. Выкладываю повторно.

Вспомнил Даника ,у него много схем на ирке .
danyk.cz/induk_en.html
danyk.cz/index_en.html
Хотя конечно лучше использовать драйверы и гальваническую развязку .

nanolife.info/upload...580_01.jpg

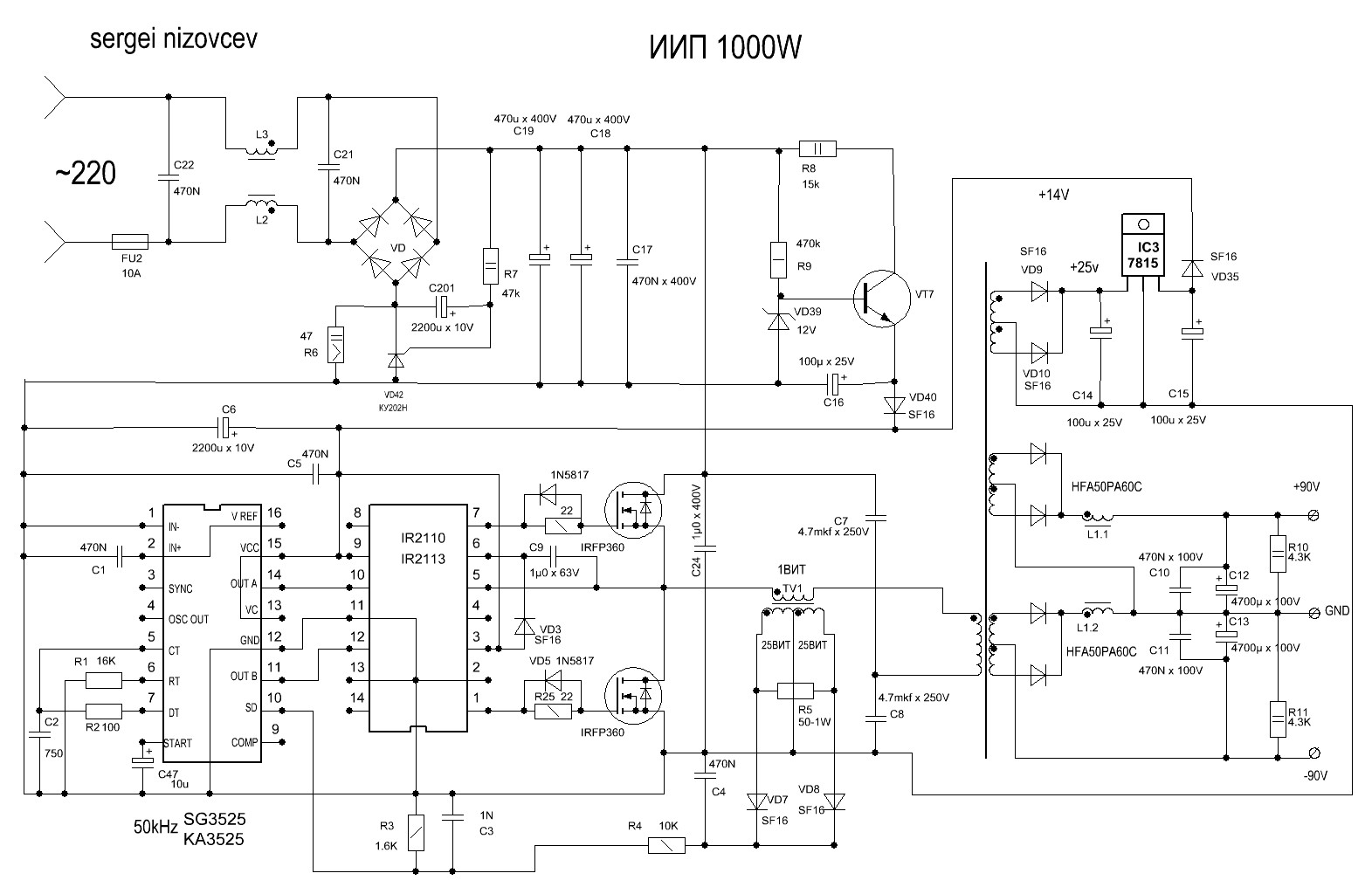

Вот схема сварочного, который я обезжириваю. Удаляю ненужные компоненты.

Вот только плохо что на мем дохлый блок питания для мозгов и оптодрайверов. Придется прикручивать левый блок питания для оптодрайверов и задающего генератора.

Пойдет! рез для его частоты пересчитать придется, ну и как я писал!

"...Богдан когда подключаете очередную ячейку, трубу с намоткой, потом подстраиваете резонанс, и на сколько увеличивается потребление после , подключения и подстройки ???..."
Скажем так, подстраивать приходится в основном конденсаторами. У меня чёткой последовательности настройки пока нет, может Игорёк подскажет, как он по минимуму потребления получает максимум тепла. Я обычно, ищу резонанс по четкому синусу напряжения на конденсаторе, а потом по максимуму тока и напряжения рыбок на осцилографе. Двухлучевика не хватает, чтоб и рыбки смотреть и частоту на генераторе контролировать. Так и прыгаю, то туда, то назад.
Потребление стараюсь держать под 300-320 Вт. Если меньше - сразу падает температура на трубах. Больше температура зависит от тока, чем от напряжения. С ув.

В Богдановском документе я не рассмотрел того - что меня мучает.
Скажите пожалуйста!!!!

ИР2153 может ли она менять длительность импульса. Можно ли уменьшать или увеличивать ( дет пул) ( мертвое поле )
Если можно то каким Макаром?
Частоту понятно как менять.
Если иР 2153 не могет, то дайте фамилию той, которая может.
Заранее благодарю!!!

v7a7s7 пишет: В Богдановском документе я не рассмотрел того - что меня мучает.
Скажите пожалуйста!!!!

ИР2153 может ли она менять длительность импульса. Можно ли уменьшать или увеличивать ( дет пул) ( мертвое поле )
Если можно то каким Макаром?
Частоту понятно как менять.
Если иР 2153 не могет, то дайте фамилию той, которая может.
Заранее благодарю!!!

Есть такой вариант, но сам не проверял.

v7a7s7 пишет: В Богдановском документе я не рассмотрел того - что меня мучает.
Скажите пожалуйста!!!!

ИР2153 может ли она менять длительность импульса. Можно ли уменьшать или увеличивать ( дет пул) ( мертвое поле )
Если можно то каким Макаром?
Частоту понятно как менять.
Если иР 2153 не могет, то дайте фамилию той, которая может.
Заранее благодарю!!!

Если 2153 не предназначена для регулировки выше указанного, то лучше и не мучить её...

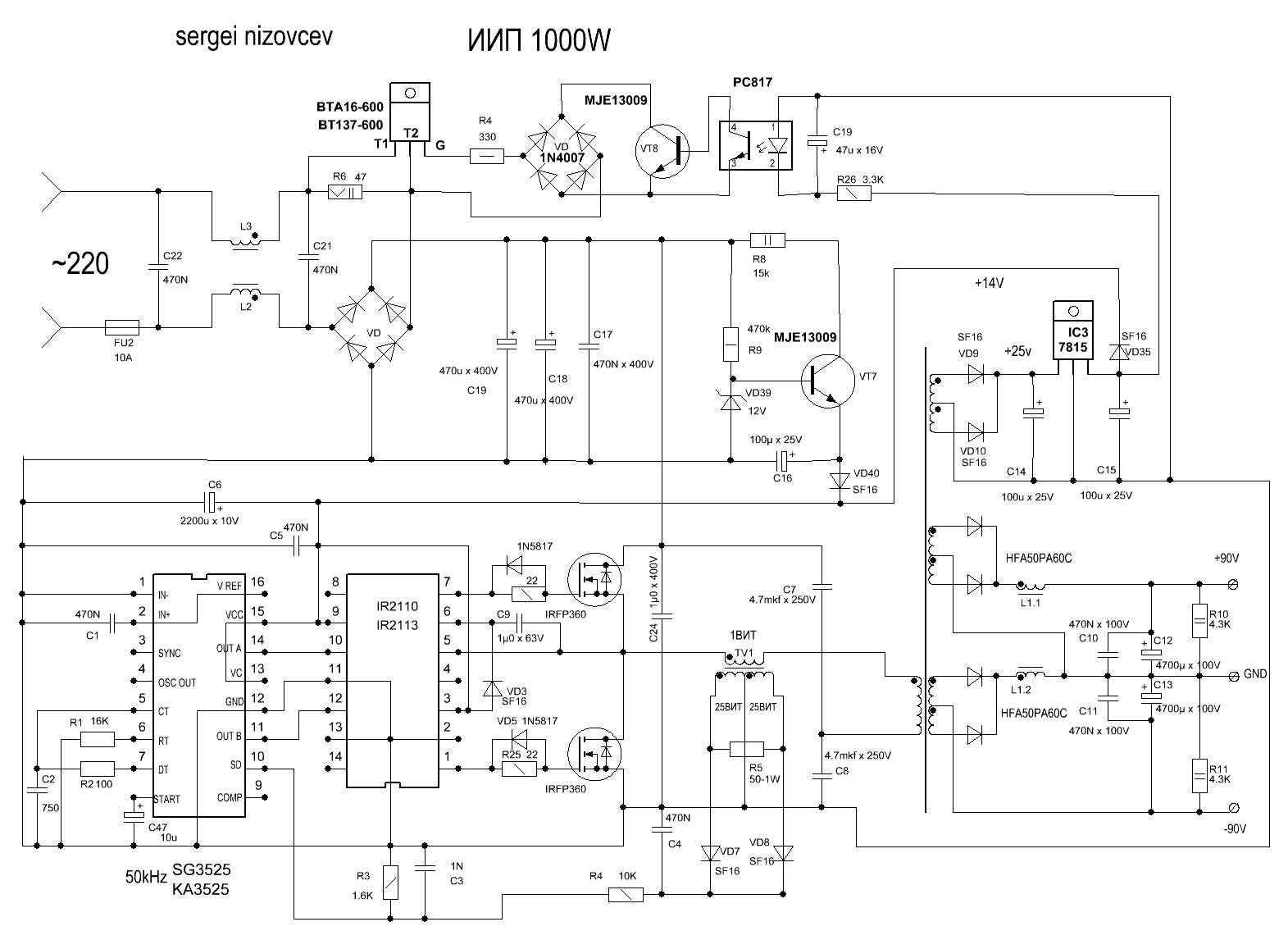

Собирал и успешно работал с генераторами на tl494, аналог KA7500 (более новый вариант tl594, предпочтительней).

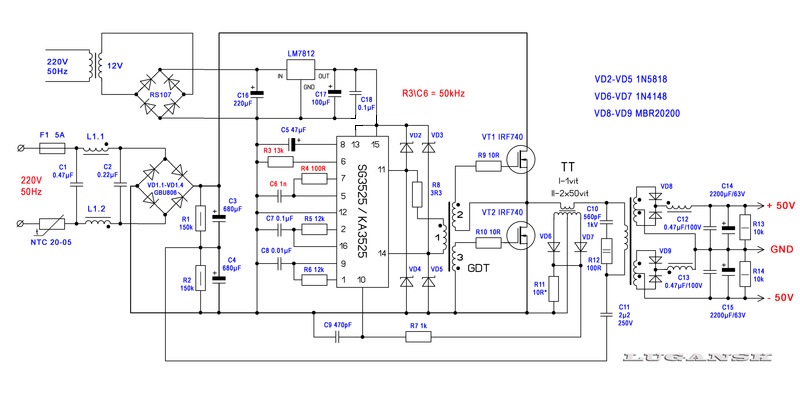

Так же вроде нормально на КА3525 (SG3525), только на практике оказалось, что мёртвое время регулируется без проблем, а скважность иногда глючит, может сквознячёк организовать, но я думаю, что дело в компенсации ошибки, еще разбираюсь... Всем этим микрухам ключами управлять лучше через драйвера (IR4420 или сразу драйвером полумоста ir2110 (2113), но надо следить за перегревом драйвера или лучше развязать управление затворами трансформатором... Еще люди советуют UC3825, эта микруха может и без драйверов ключами управлять. Схемы с канала Ютуб от Stalker... Вот ссылка на его материалы: yadi.sk/d/8rY1WiX6vZSnw
