ТЕМА:

метода проста - ставишь на 50кГц и крутишь по мин. потреблении и по макс. выхлопу с концов трубы!

Обязательно сделай токовые кольца. Желательно штуки три. У меня кольцо феррита 2000Н диаметр внешний где-то 16-18 мм (чуть позже уточню) 30 витков провода 0.4мм в лаке (полностью намотка в один слой) и подпаяно сопротивление 2 Вт 680 Ом. На сопротивлении измеряешь ток. У меня ток получается = измеренное напряжение разделить на пять. Если захочешь точнее измерять - поставь сопротивление 1 Ом и на нем измеряешь ток и в этом же месте токовое кольцо. Два щупа осцилографа и высчитай коэф-ент дальнейшего пересчёта. Синус смотри по напряжению на конденсаторе - резонанс. А максимум нагрева у меня получается при максимуме токовых рыбок. Примерное соотношение: напряжение 280 - 350 В и ток 150-200 В ( /5 = А ). Это по проводу 4 мм2. У тебя на проводе 2.5 мм2 будет в 1.5 раза меньше. С ув.

Блок питания 220В переменки в 24 В постоянки 35 А.
www.olx.ua/obyavleni...yX6Jy.html

Присоединяюсь
cloud.mail.ru/public.../FSwqoXqVP

С тем что на шине нет того что на трубе с помощью Игоря разобрался.

Roman пишет: Присоединяюсь
cloud.mail.ru/public.../FSwqoXqVP

С тем что на шине нет того что на трубе с помощью Игоря разобрался.

Здравствуйте! А можно подробней, в чём была проблема?

Кстати, кондёры в параллель если, то они меньше греются...

Труба - это кольцо, шина нет, вот на ней всего 5 вольт, да и длина всего 1,5 метра против 4м или 8ми трубы. на трубе буду мотать.
про кондеры вкурсе, времени уже не было, слепил на скору руку.

bogdan64 пишет: Обязательно сделай токовые кольца. Желательно штуки три. У меня кольцо феррита 2000Н диаметр внешний где-то 16-18 мм (чуть позже уточню) 30 витков провода 0.4мм в лаке (полностью намотка в один слой) и подпаяно сопротивление 2 Вт 680 Ом. На сопротивлении измеряешь ток. У меня ток получается = измеренное напряжение разделить на пять. Если захочешь точнее измерять - поставь сопротивление 1 Ом и на нем измеряешь ток и в этом же месте токовое кольцо. Два щупа осцилографа и высчитай коэф-ент дальнейшего пересчёта. Синус смотри по напряжению на конденсаторе - резонанс. А максимум нагрева у меня получается при максимуме токовых рыбок. Примерное соотношение: напряжение 280 - 350 В и ток 150-200 В ( /5 = А ). Это по проводу 4 мм2. У тебя на проводе 2.5 мм2 будет в 1.5 раза меньше. С ув.

Здравствуйте. Спасибо, уже делаю токовые кольца... Есть ещё информация о фазировке тока и напряжения при измерении в резонансном контуре (У Сергея STALKERa: ), оставил на потом...
Вчера выпускал волшебный дым из транзисторов, закачанный в них на заводе, но так и не понял, как определить частоту контура (теплового элемента). Прогонял без резонансного конденсатора от 40 до 80 кГц, всплесков на концах трубы не увидел (напряжение постепенно росло от 2 до 6,8 вольт при повышении частоты). Думал, что найду всплеск и введу контур в резонанс на частоте всплеска. Потребление колебалось незначительно в районе 0,4-0,5 А.

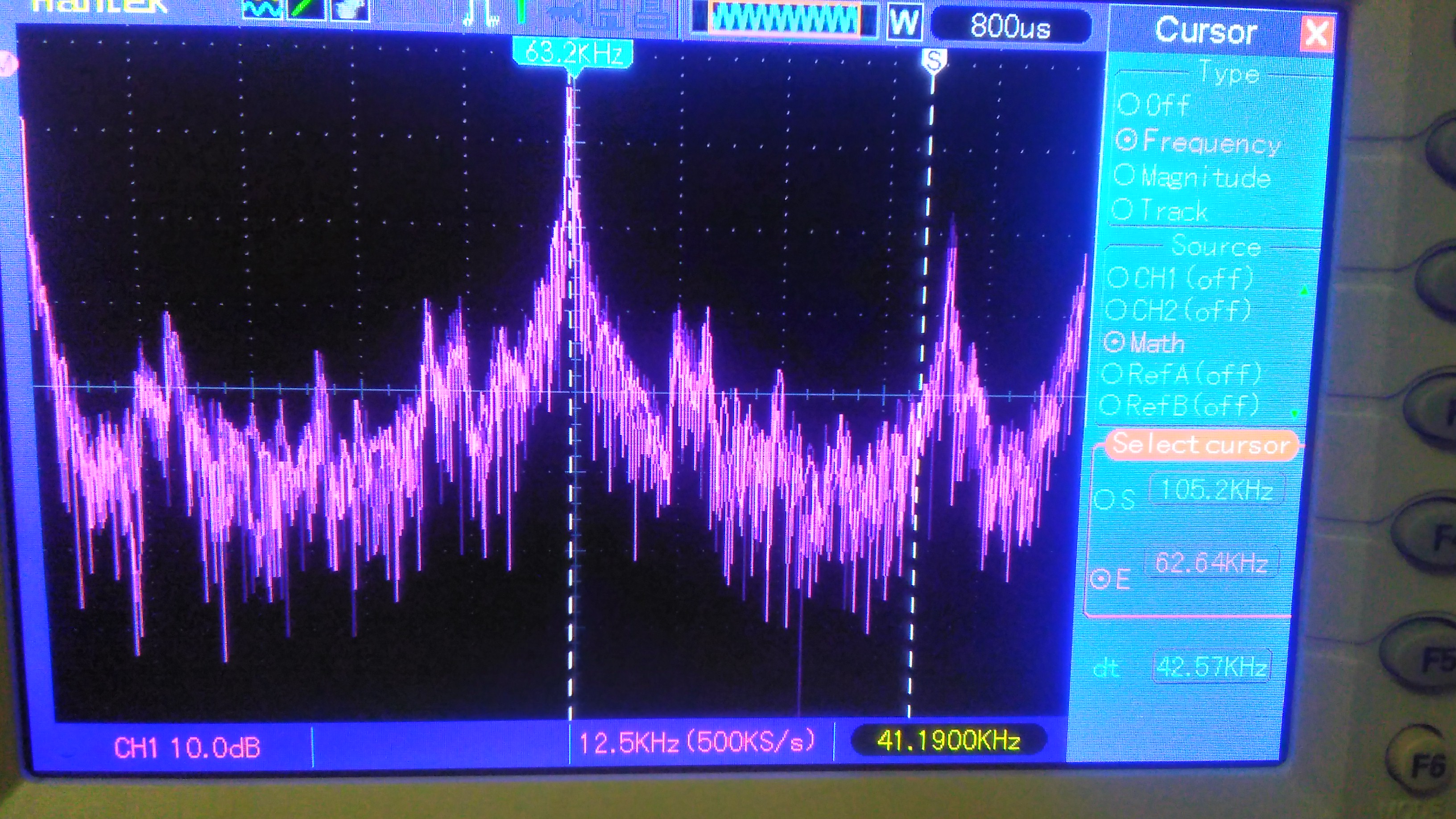

Пробовал погонять генератором меандр от 20 до 100 кГц, амплитуда 30 вольт, смотрел на концах трубы осцилографом. Обнаружил явный всплеск на 62,5 кГц, были и другие, но не такие явные.
Что делать?! Подскажите... Заранее благодарю. С ув.

никаких волшебных частот тут нет! а вот синхронизация в такт 50 гц не помешала бы! в идеале 50 кГц!

Вчера успел только так.
cloud.mail.ru/public.../7WoHab469

Лампа 12в 55вт светит немного с шины. Шина греется до 120 град. Нужно собраться с духом и намотать провод на 28 метров трубы, была бы шина еще то попробовал бы увеличить длину шины до 2-3м, и если б на потреблении не отразилось, а температура осталась бы той же, то .....

На сколько я понял, по описаниям - клонирование реактивной мощности РК исспользуемой для нагрева, теоретически бессконечное, практически - с большим колличеством ячеек, зависящим от качества материалов и точности настройки.
Нагреваем первую трубу токами Фуко, кот. образуют ток ортогонально обмотке, с концов трубы отправляем на следующий РК.
Т.е. в одной ячейке смысла нет (КПД до 100%) интересно делать 2, 3 ..... ячеек, которые будут потреблять практически столько же как 1.
Все ИМХО. Я пока не делал - дороговат проэкт для меня (живу на пенсию по инвалидности)

предложенную ИГОРЬКОМ микросхемку я не нюхал, да и чтото в интернете не нашел внятной информации по ней.
Вопрос такого рода к знатокам---- ЭТА микруха умеет менять скважность или она установлена ГЛУХО?

ну и если умеет то каким макаром менять скважность?

Смотрю на приведённую схему и сравниваю. Получается можно брать кусок платы сварочного в моем случае Ресанта. От туда без переделок можно взять вместе с частью платы , а точнее силовые транзисторы с оптодрайверами. Вся трибуха для защиты уже на плате. Остаётся только подать на вход оптики, подать нужный сигнал.

Ааааа теперь вопрос..
Можно ли в вашей схеме на входе 220 после диодного моста вставить ( КОНСКИЕ ) электролиты?
В моем случае оставить ещё и кусок платы входную с мостом и кондерами.

переделка сварочника под отопление: 1.убрать электролиты с входного диодного моста, вместо электролитов поставить 2-3шт по 4,7мкф на 630в 2.убрать диоды с выхода и напрямую с выходного тр-ра через рез. кондер на обмотку батареи 3. подобрать рез. кондеры в резонанс согласно частоте сварочника! Все!

Danunax пишет: Это типа вот такая схема у вас, только с колебательными контурами меж трансиками?

strannik-2.ru/media/.../shema.pdf

можно ещё на трубу с жижкой внутри намотать бифиляр, на один провод подать имнульсами 100 ватт, настроив на самую оптимальную трансформацию во второй провод бифиляра, на вторичку бифа при этом навесить сопороотивление соотваетствующее 100 ваттам, можно выпрямить на вторичке что получилось, и импульсами передать дальше эти 100(вернее уже поменьше) ватт, на такого же типа бифиляр, и стараться повышать напряжение на каждом нагревательном контуре, клонируя мощности первички и вторички последующих ячеек. главное чтобы труба грелась от активного сопротивления поступающего на неё мощности.
