A-tac пишет:

xrom пишет: есть мысль , почему ячейки по 4 метра ? я думаю так на комнату допустим 20метров трубы , но так как это большая индуктивность подать на нее без транса сразу с ключей напругу ?

Будет неплохой фейерверк....

Да не будет ни большой индуктивности, ни большого фейерверка. Особенно , если провод 4 мм2. Здесь надо соблюсти большие токи для разогрева, сопротивление провода ( на частоте 20-40 кГц оно будет довольно незначительно ) и обязательно хорошая ёмкость для стабильной работы резонанса. Ну и Блок питания нужен хороший , а не то , что нарисовано вначале. Прав Игорёк - нам нужна стабильность и в потреблении и в температуре выхода. Ну а уменьшить потребление, закольцевав установку - это каждый делает по своему карману и своим возможностям, так как цена в затратах сильно возрастает. С ув.

черкес пишет: Интересный патент . patents.google.com/p...S1260564A/
patentimages.storage...260564.pdf
Медная кз трубка между первичкой и железной трубой по которой течет вода.
" ..Преимущество этого механизма обусловлено уменьшением потока утечки между первичной и вторичной цепями. Это с использованием концентрической оболочки из немагнитного металла или сплава, упомянутого в контакте с центральной железной или стальной трубой или вблизи нее. Коэффициент мощности. тем самым значительно улучшилось по сравнению с любым существующим электрическим нагревателем типа индукции. Коэффициент мощности в нашем изобретении превышает 95%, тогда как в существующих нагревателях индукционного типа он не превышает 83%..."

Вот интересный патент для тех кто хочет воду греть. Можно делать и как предлагает Глухарь. С ув.

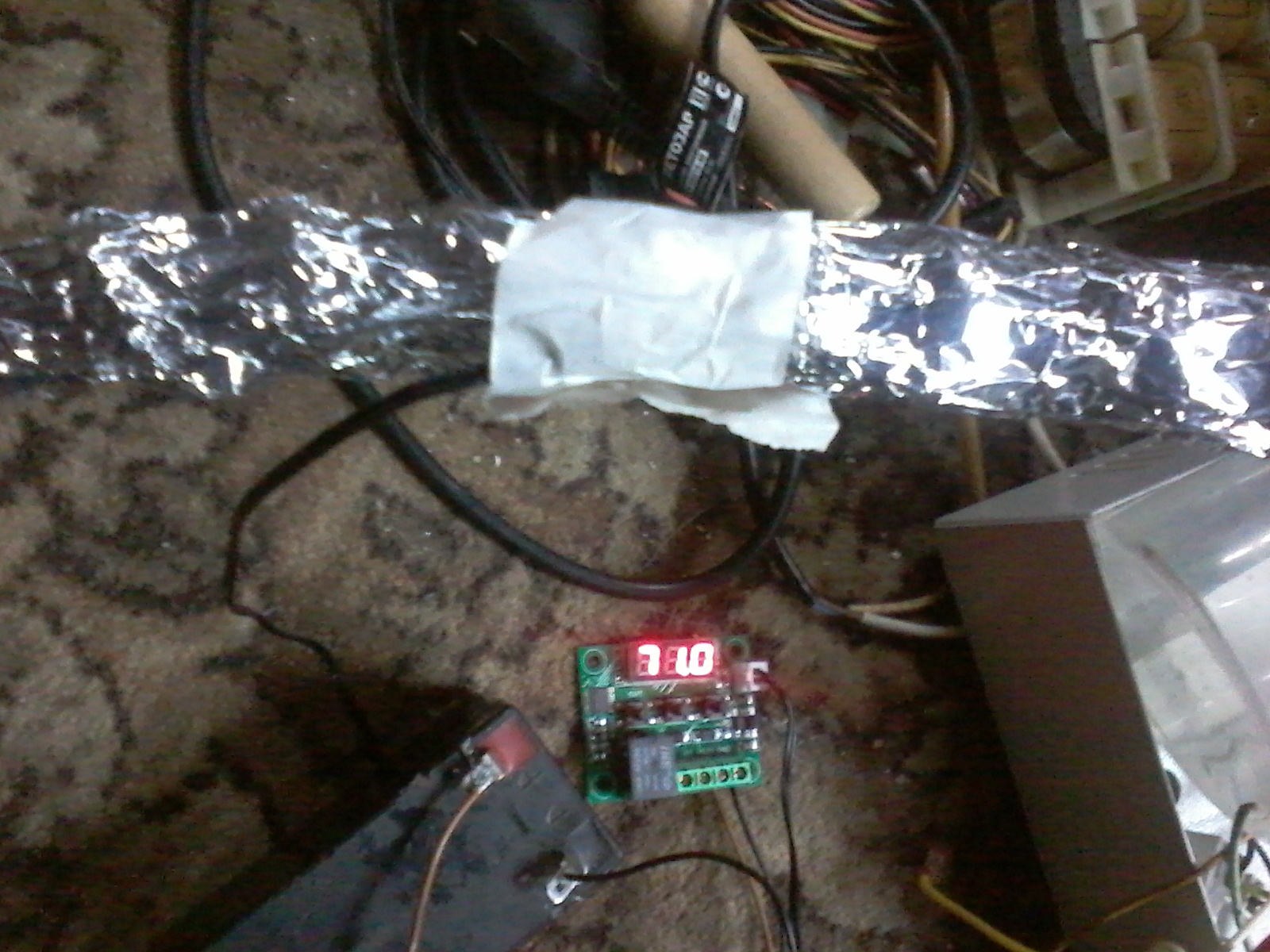

кому интересно температура на трубе 8 метров

Вот так не проще?

хотел просто удалить, но передумал! Ты не дебил? тему смотрел? может этот пост других слабоумных отвадит писать всякую чушь!

....Грин, ну от тебя не ожидал - ты же практик!

Между прочим, для настройки системы на последнюю ячейку подвесил лампочку 12В 21Вт. При подходе к резонансу бедная чуть не сгорела. Поставил две. Почти тот же эффект. Пришлось вешать три лампочки последовательно. Горели больше, чем в полный накал. Это для тех кто хочет пощупать именно настройку.

Еще интересность такая, подключил транс Кулабухова ( для гранаты ). У него первичка ( 2*12 витков ) и вторичка ( 25 витков ) использовалась для нашего устройства. Они намотаны на одной половине фер. кольца. А 3-х витковая обмотка 6 мм2 не использовалась. Вот на неё подвесил 12В 21Вт. Яркость почти на 100%, а вот потребление при подключении лампочки даже не изменилось. Ватметр на входе его тупо не видел.
С ув.

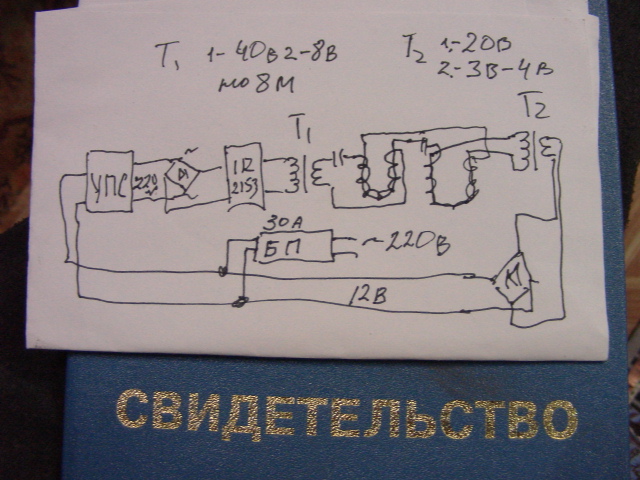

Игорёк, подсказывай, как лучше возврат энергии сделать ? А то у меня не получается стабилизировать напряжение 220 В без перехода на постоянку 24 В. То есть, сначала БП 220 В переменки в 24 В постоянки, потом преобразователь 24 В в 220 В и закольцовка на 24 В постоянки. Не получается у меня упростить. Не хватает ... С ув.

только у меня упс на 24 в и 2 аккума

igorek пишет: только у меня упс на 24 в и 2 аккума

УПС на 24 В... А что и такие бывают или это переделка ? С ув.

Да, бывают! От 600ватт реальных, стоят на серверах! вот у меня на 600ватт и есть, но не из-за потребления, а для удобства и повышения КПД!

Ну что ж, если придет блочек с АЛИ - будем разбираться. Всё равно заводская сборка должна быть лучше самопальной. Индуктивность 4 метровой трубы с проводом не измерял - думаю 1- 2 мкГн. Не больше. Но у меня 4 метровые ячейки - 4 штуки. Если будешь делать - делай на 8 метров. На трубе металлопластиковой через каждый метр - жирную метку. На проводе через 5 метров тоже жирную метку, чтоб легче совмещать: на одном метре трубы - 5 метров провода и распределять витки равномерно. Я скотчем тонким фиксировал через пол метра. С ув.

Здравствуйте, уважаемые искатели!

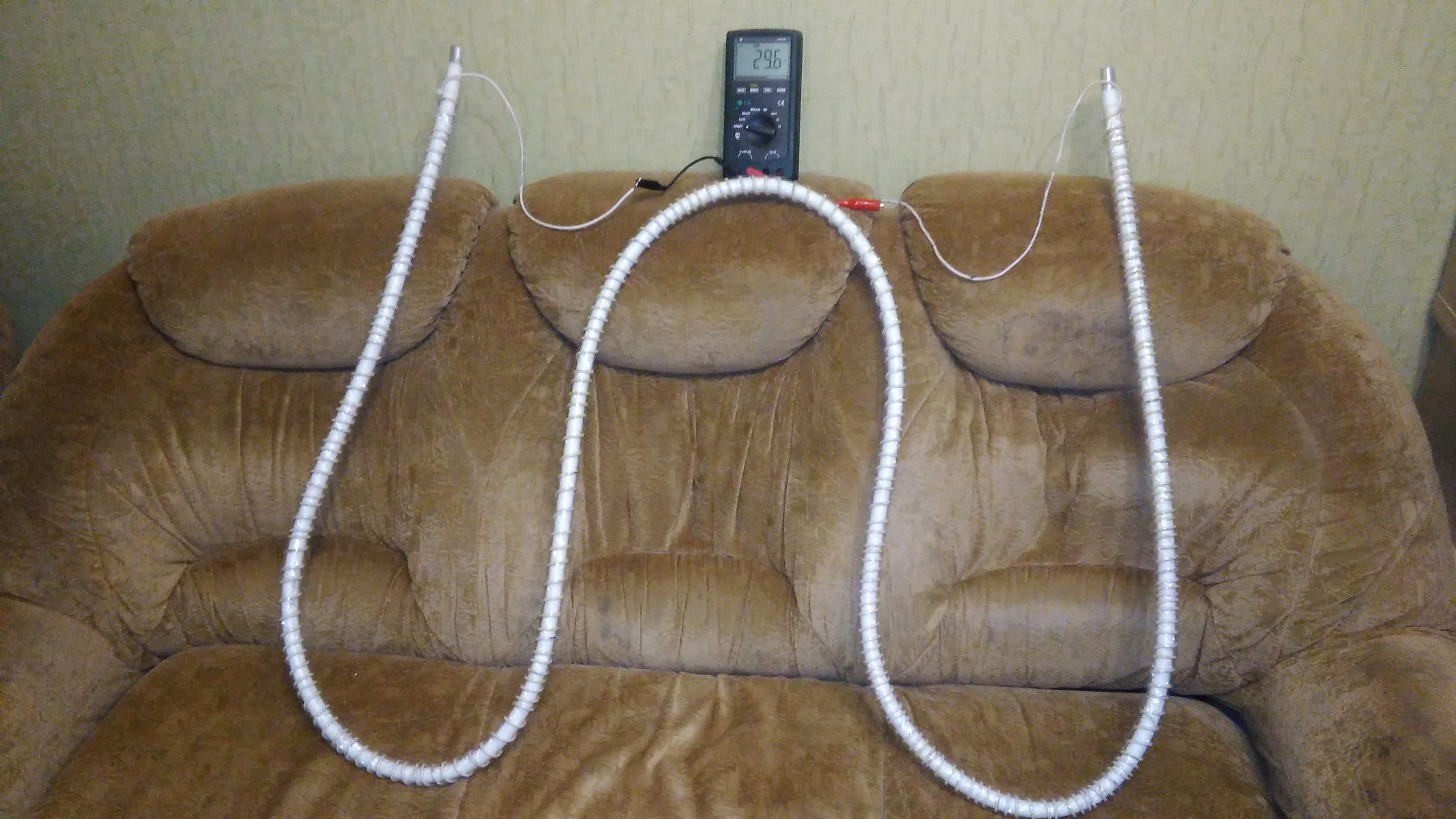

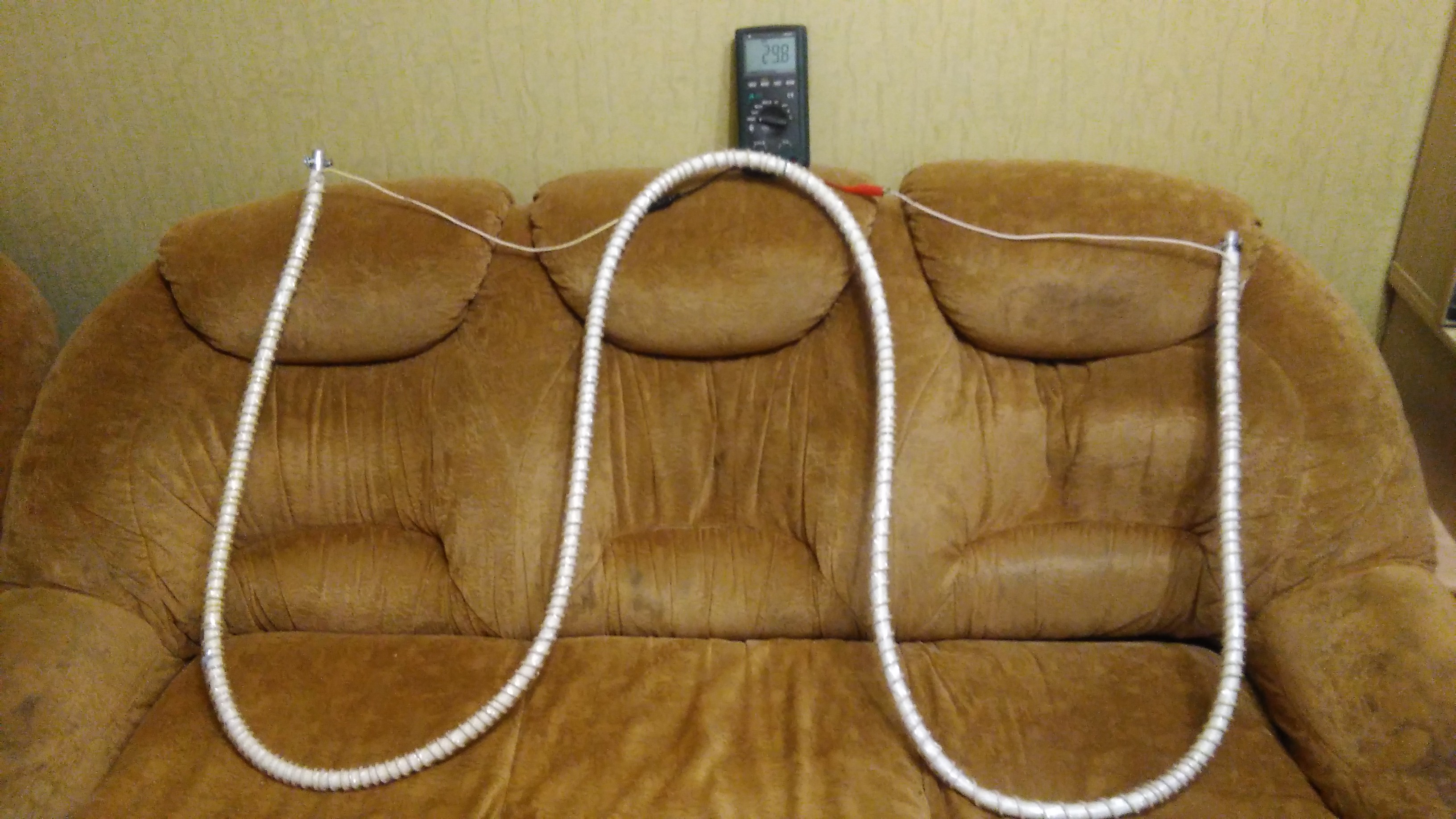

Намотал на два 4х метровых элемента по 20 метров провода 2,5 мм.кв. (труба МП, диаметр 20 мм.). Сделал для лабораторных испытаний. Если что не правильно, поправьте, пожалуйста...

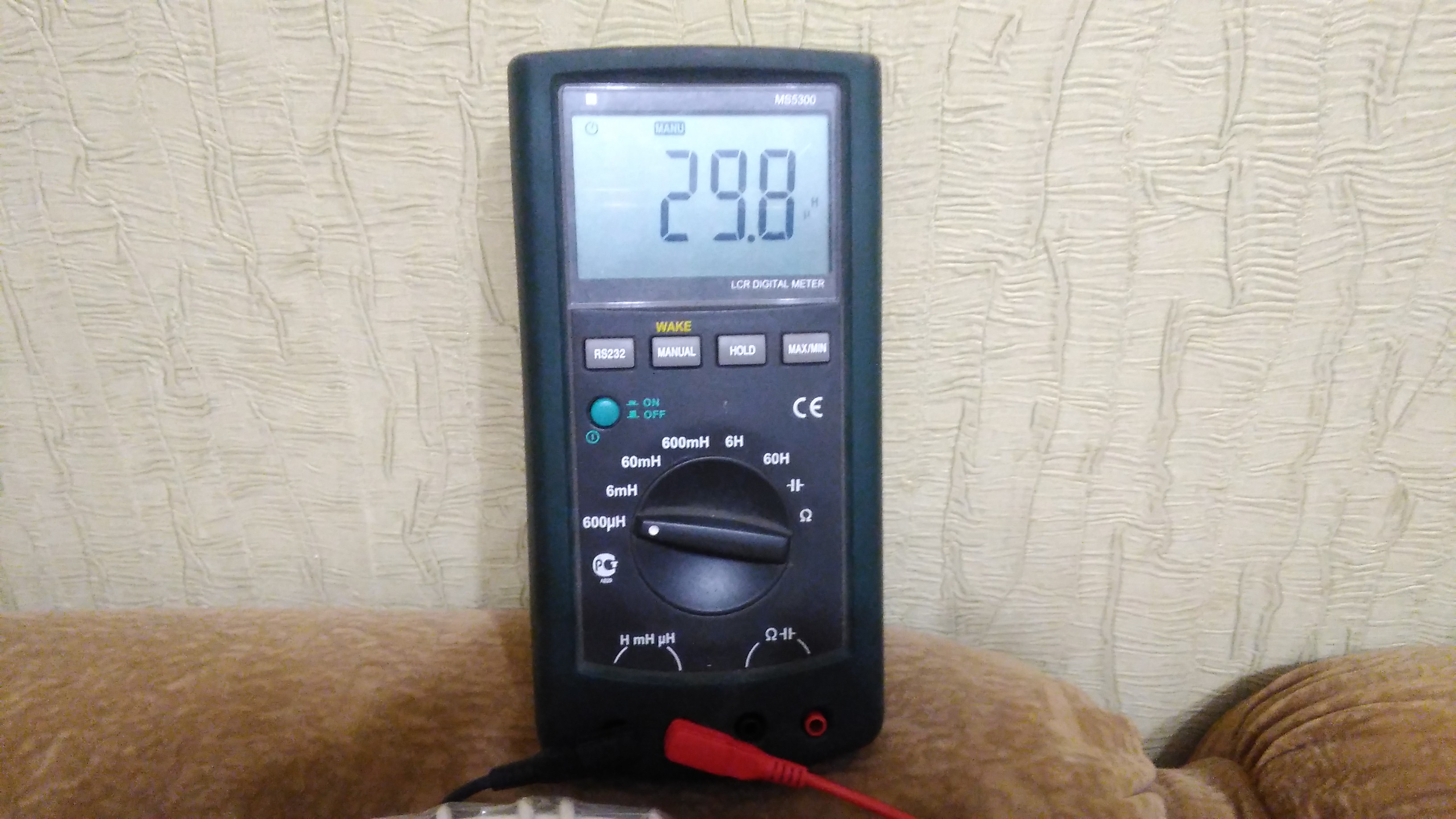

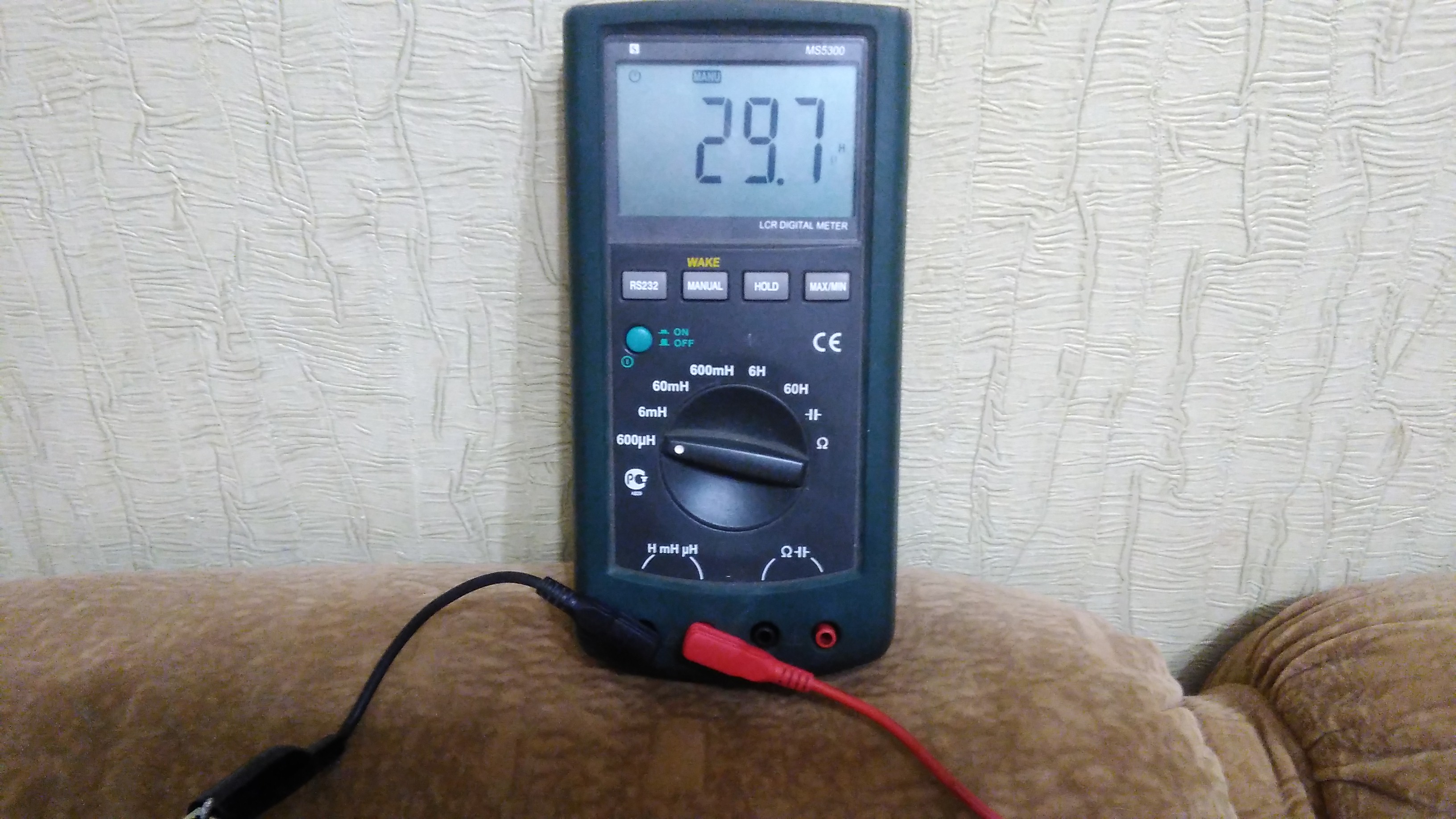

Провел замеры. Всё на фото...

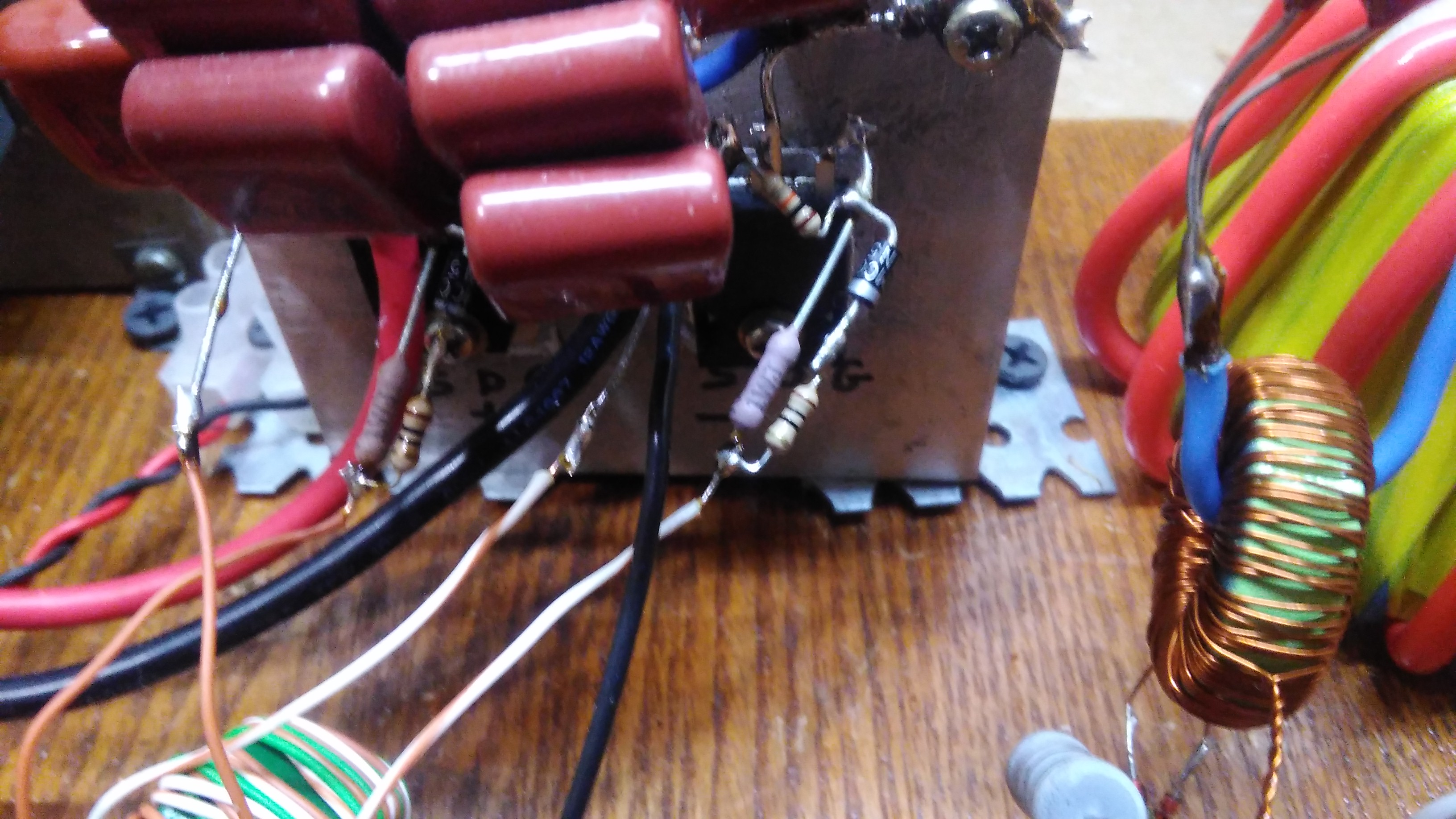

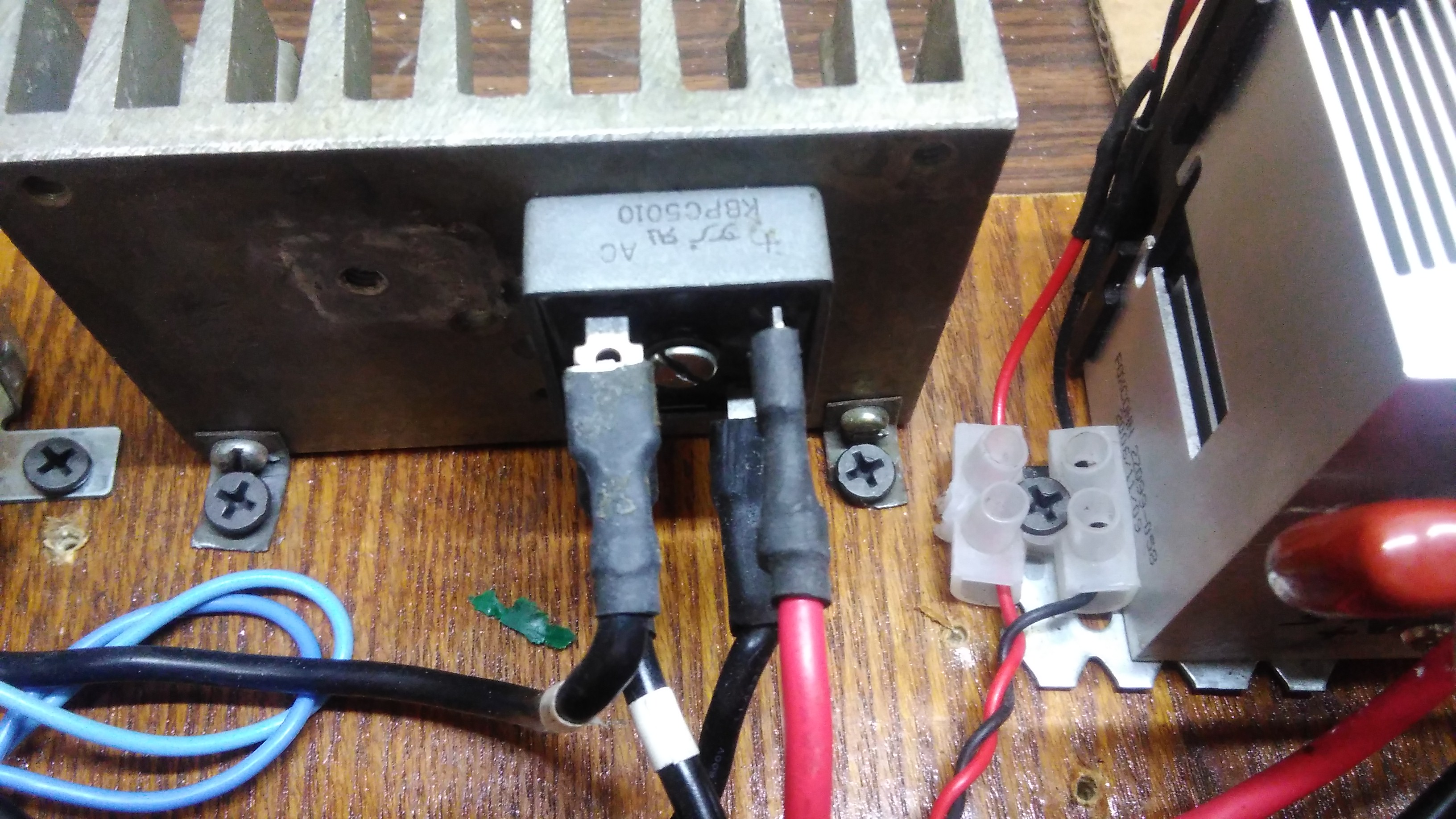

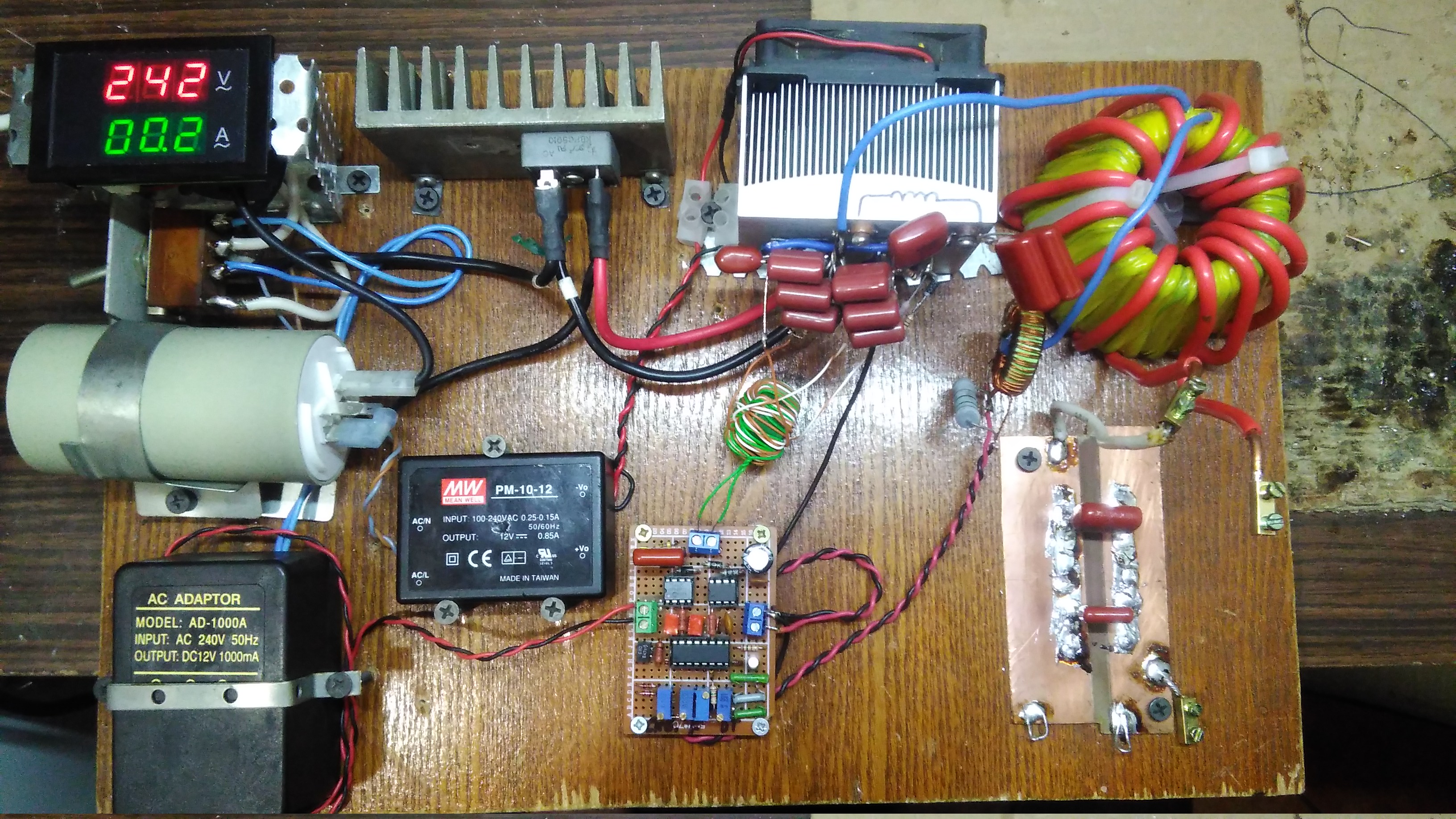

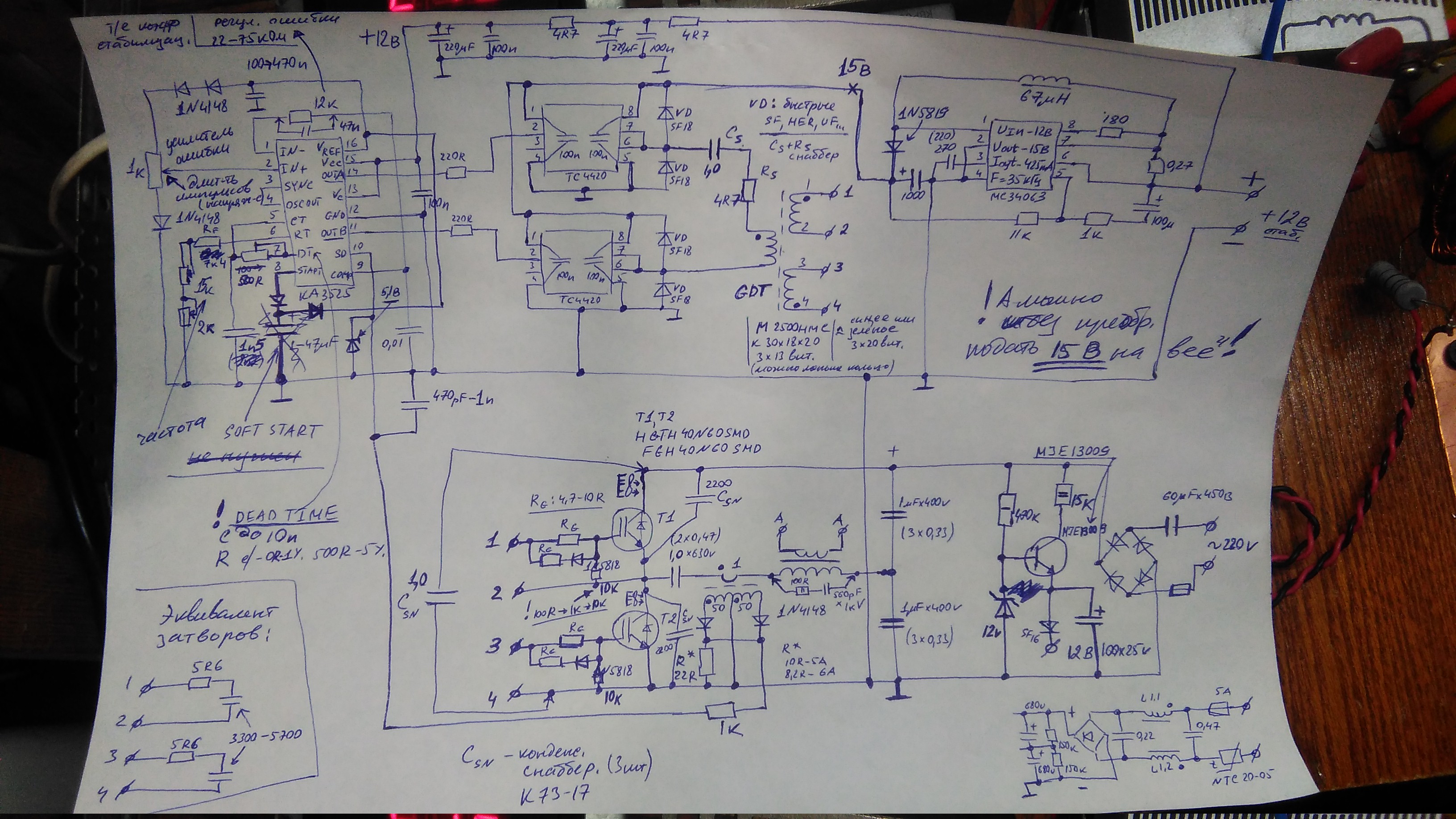

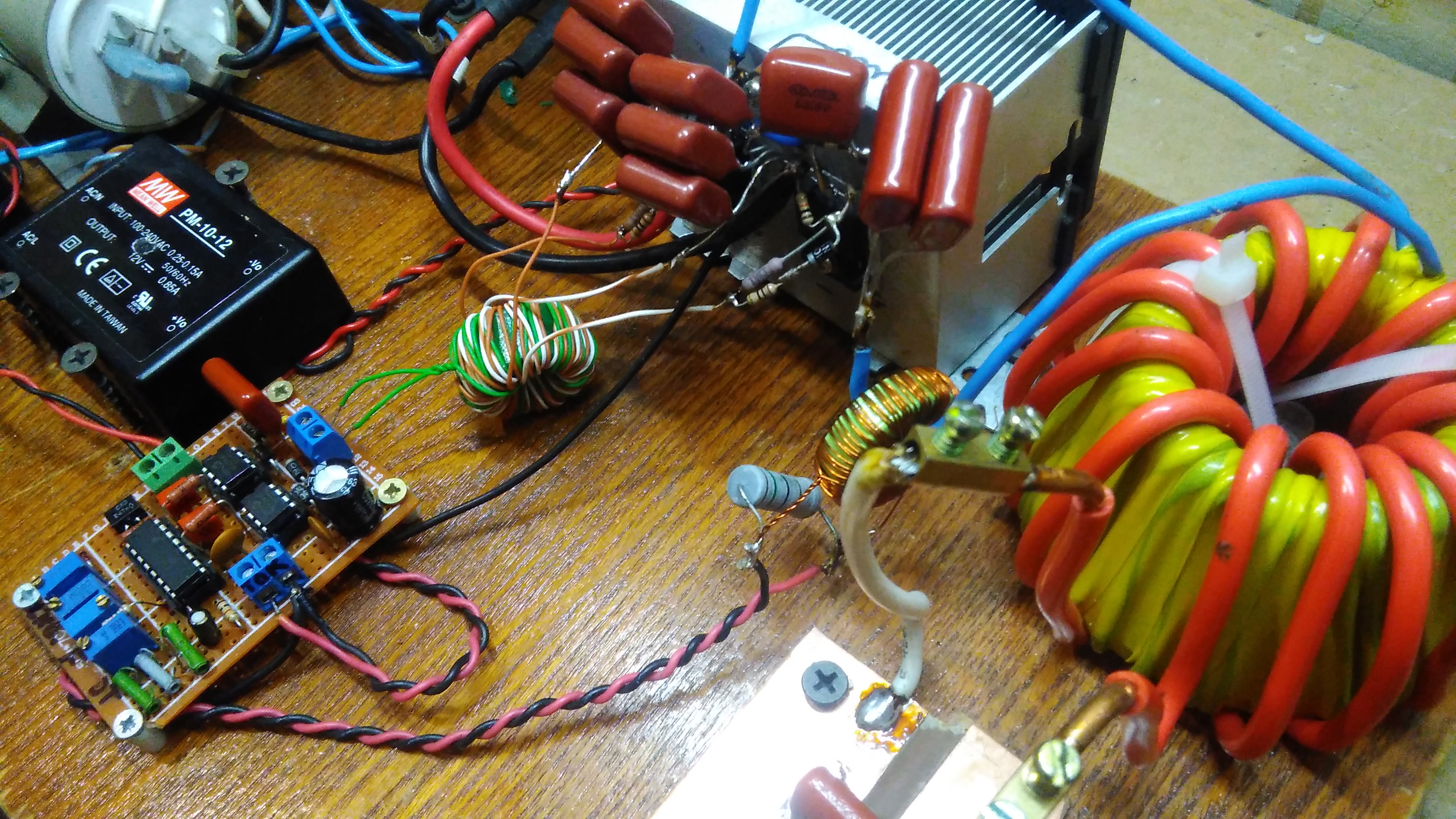

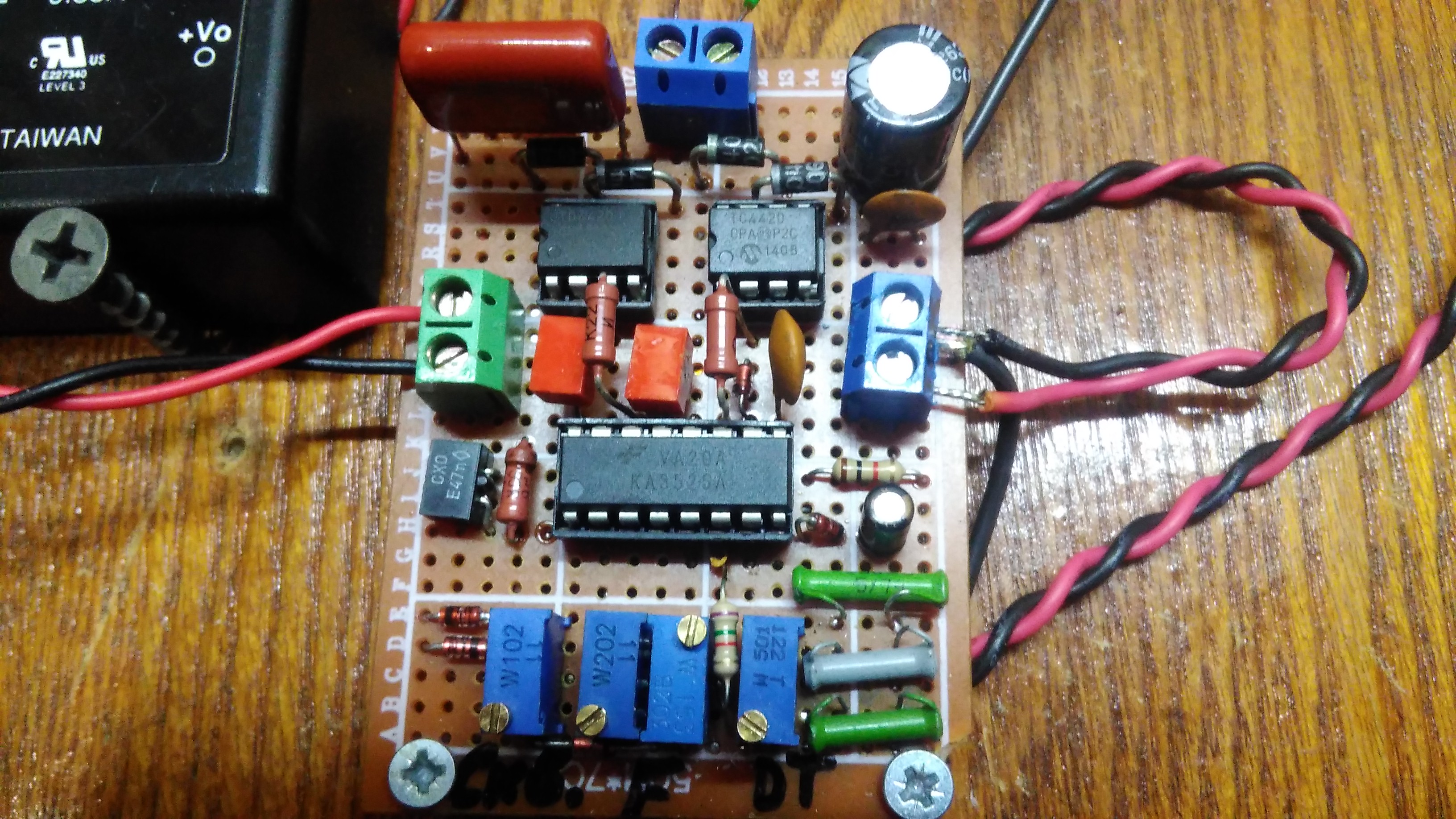

Собрал генератор. Работает. Частоты от 23 кГц до примерно 50 кГц (диапазон задается конденсатором). Выкладываю фото... сильно не ругайте, зарисовки на листе как есть... (как говорится, потом перерисую на чистовик )
Трансформатор: горшок без зазора, первичка 1,5 мм.кв., многожильный, медь, 36 витков.
Вторичка 8 мм.кв., одножильный, медь, 13 витков.
Приступаю ко второй части Марлезонского балета...
Уважаемые bogdan64 и igorek, поясните, с каких частот начинать работу с элементами? Искать какую-то особую частоту для каждого элемента, как был комментарий "turisto74" под видео "4m" на канале "igor nazarov" или все-таки 25 кГц должно быть?

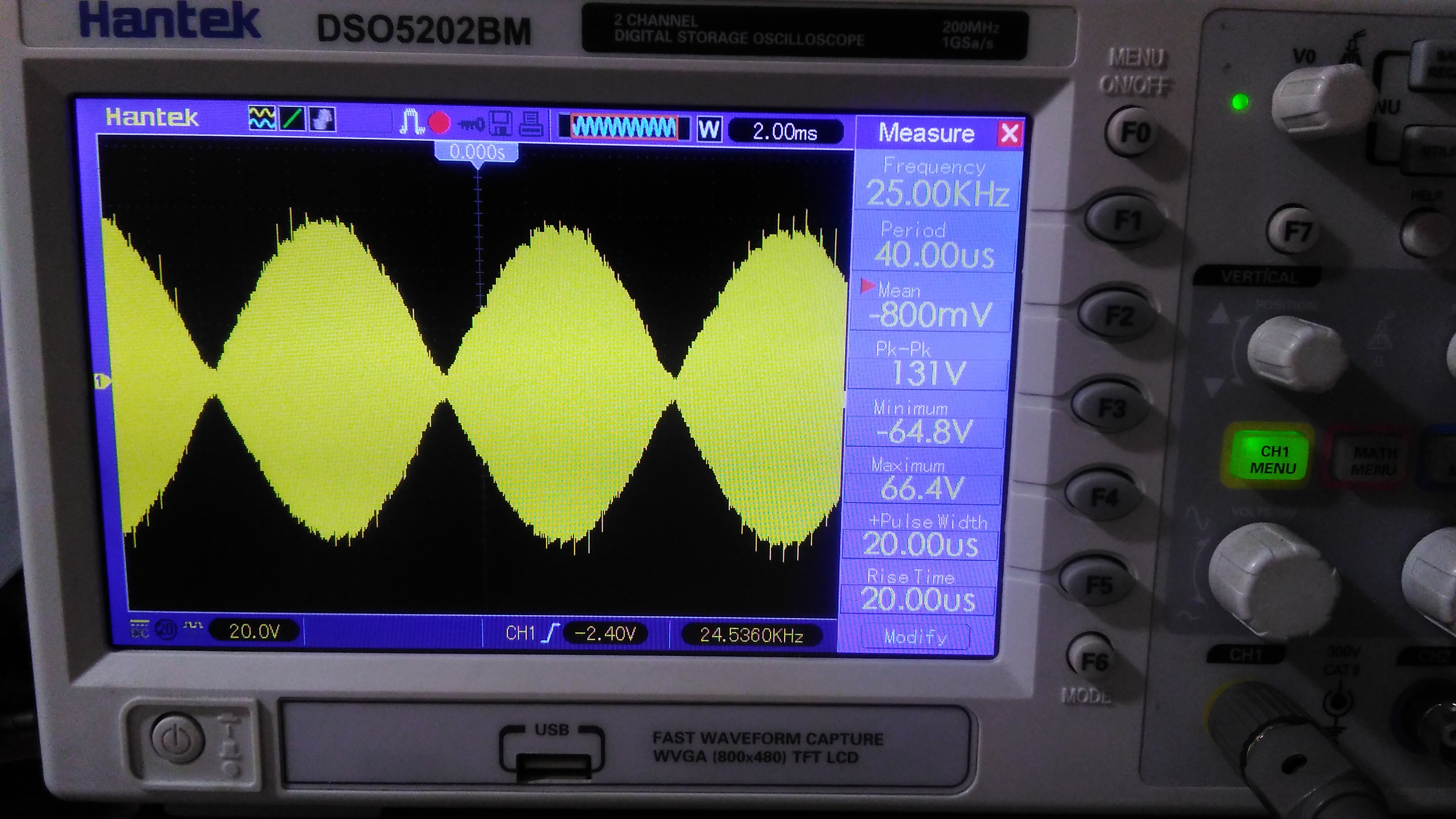

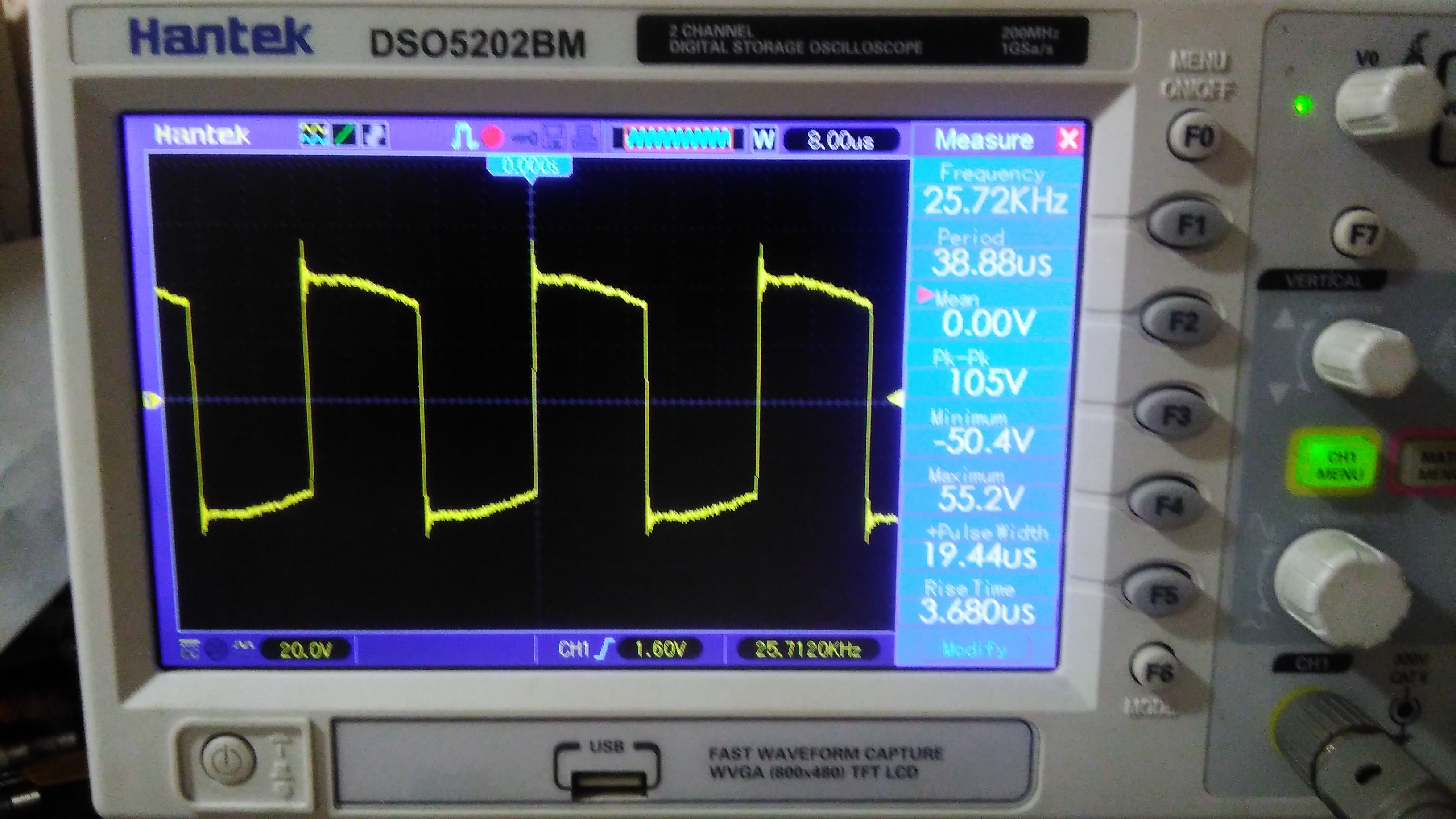

Еще выкладываю осцилограммы со вторички горшка.

диапазон 40-60кГц
