Бесплатное отопление 2 7 года 1 мес. назад #35713

черкес
Живу я здесь
Живу я здесь
Сообщений: 840
Спасибо получено: 397
Просто понравилась инфа.
У Игоря очень занятная схема . Кз вторичка благодаря низкому сопротивлению является хорошим источником тока для следующего последовательног кк. Интересная цепочка получается.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Бесплатное отопление 2 7 года 1 мес. назад #35719

xrom
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 33
Спасибо получено: 9
Вот незнаю почему заинтересовался этим направлением , интересно что у Богдана получилось ?

и у игорька , какая температура на трубах ?

есть ли помехи на аудио апаратуру ?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от xrom.

Бесплатное отопление 2 7 года 1 мес. назад #35721

igorek
igorek аватар Автор темы
Давно я тут
Давно я тут
Сообщений: 136
Спасибо получено: 240
1.при подводимой мощности 220-230ватт на 8-метрах доходила до 75градусов
2.помех ни каких не наблюдалось т.к. все в резонансе, а как известно синус не выдает помех!
Спасибо сказали: bogdan64

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Бесплатное отопление 2 7 года 1 мес. назад #35724

chiksat
Живу я здесь
Живу я здесь
Сообщений: 1162
Спасибо получено: 434

черкес пишет: Просто понравилась инфа.
У Игоря очень занятная схема . Кз вторичка благодаря низкому сопротивлению является хорошим источником тока для следующего последовательног кк. Интересная цепочка получается.

черкас, нет не какова кз вторички, здесь два процесса, вихревые токи в металле греют люминий :lol: второй просто паралельный виток, наводит ЭДС в паралельном витке, ВСЁ. вот дедушка с 7 метров трубы, сём забыл сделать :woohoo:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от chiksat.

Бесплатное отопление 2 7 года 1 мес. назад #35725

черкес
Живу я здесь
Живу я здесь
Сообщений: 840
Спасибо получено: 397
chiksat, а в чем противоречие ? Вихревые токи и греют алюминий . Разрежьте трубку вдоль и у вас будет незамкнутый виток ,и так он нагреваться уже не будет. Разве как причина резистивныж потерь в RCL контуре при резонансе
Спасибо сказали: bogdan64

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от черкес.

Бесплатное отопление 2 7 года 1 мес. назад #35728

bogdan64
Давно я тут
Давно я тут
Сообщений: 110
Спасибо получено: 110
Для valera 30.
Пришёл провод 4 мм2. Намотал на 4 м металлопластиковой 3/4 дюймовой трубы 20 м медного провода. Таких 2 комплекта. Результат мне понравился. Ток увеличился с 40-42 А (пиковых= "р-р") до 50-54 А (p-p). Мотал быстро - получилась очень неравномерная намотка. Итог: в одном месте чуть ли не 70 град., в другом около 40. Провод новый даже подванивал немного.Так что , если кто будет мотать такие изделия, то обязательно нанесите метки через метр, хотя бы фломастером(стирается легко). А через 5 метров у меня колечки от термоусадки (шириной пару мм )красного цвета, чтоб лучше видеть !!! Сейчас распределил равномерно и не вони и температура стабильнее 50-60 град.
Сейчас заказал детали на Али, жду. Начал рисовать плату... и решил сначала спросить у Игорька, может готовая печатка есть ? А то чегой то уже лень рисовать, потом травить... Сейчас всё на макетках делаю, правда макетки не простые, а с метеллизацией.
С ув.
Спасибо сказали: черкес, valera 30

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от bogdan64.

Бесплатное отопление 2 7 года 1 мес. назад #35729

igorek
igorek аватар Автор темы
Давно я тут
Давно я тут
Сообщений: 136
Спасибо получено: 240
печаток нет! сам хотел заказать у хрома! для инвестора, но ему надо 2-3 установки, а заказ от 10 штук! короче плата обойдется 1т.р. но она уже с шимом и не надо входных кондеров!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Бесплатное отопление 2 7 года 1 мес. назад #35733

bogdan64
Давно я тут
Давно я тут
Сообщений: 110
Спасибо получено: 110
Значит будем самостоятельно...
Спасибо сказали: valera 30

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Бесплатное отопление 2 7 года 1 мес. назад #35738

A-tac
Живу я здесь
Живу я здесь
Сообщений: 438
Спасибо получено: 92

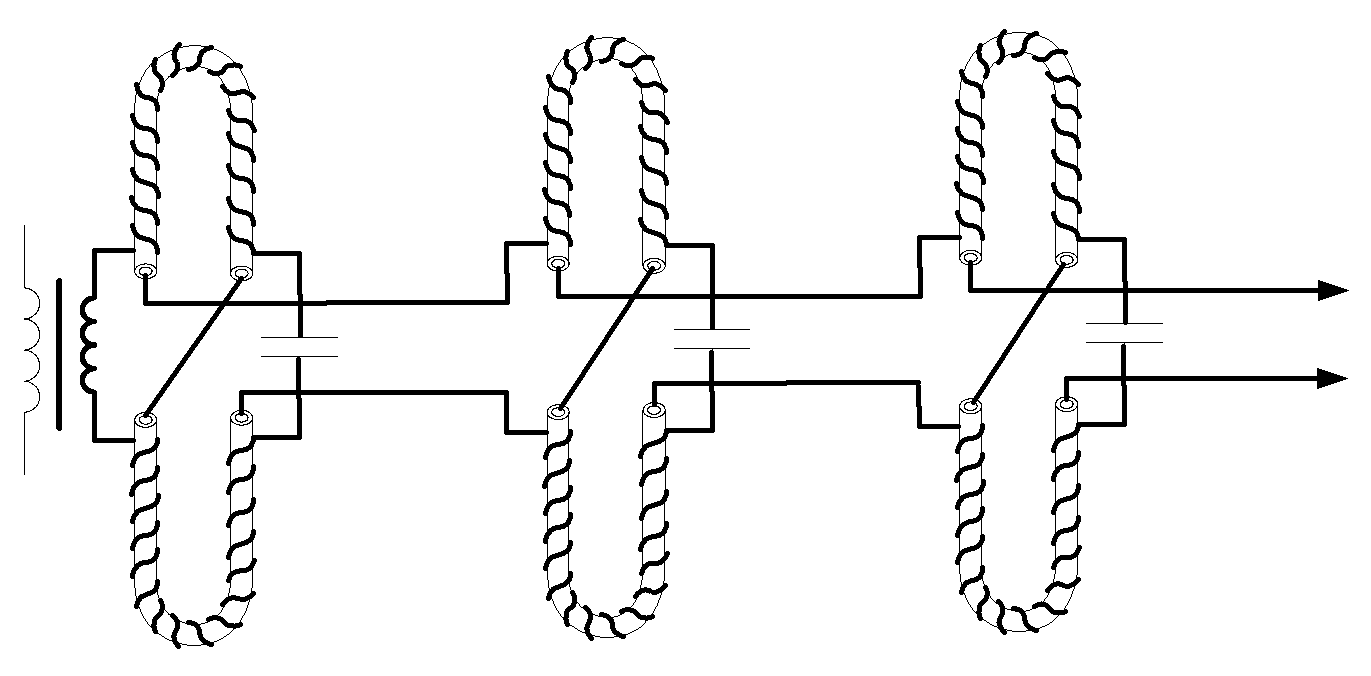

Эта конфигурация иногда более выгодна энергетически....
Всё зависит от намотки трансформатора.
Конденсаторы всегда надо подбирать - без этого никак....
Трубы обматывать только в одну сторону и с одинаковым вращением....
Вместо двух U можно попробовать одну С - если место позволяет
тогда две полуобмотки надо правильно подключить
если не пошло, то одну перевернуть....
Активирована функция "антитроллинг".
absolute disregard
Вложения:
Спасибо сказали: bogdan64

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от A-tac.

Бесплатное отопление 2 7 года 1 мес. назад #35739

Не квадрат
Живу я здесь
Живу я здесь
Сообщений: 370
Спасибо получено: 183
...это опробовано или предположение?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Бесплатное отопление 2 7 года 1 мес. назад #35741

A-tac
Живу я здесь
Живу я здесь
Сообщений: 438
Спасибо получено: 92

Не квадрат пишет: ...это опробовано или предположение?

Это опробовано на маленьких трансформаторах - по подобиям должно работать.....
И ещё: ключевое слово - иногда
Активирована функция "антитроллинг".
absolute disregard

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от A-tac.

Бесплатное отопление 2 7 года 1 мес. назад #35742

bogdan64
Давно я тут
Давно я тут
Сообщений: 110
Спасибо получено: 110
Вот вопрос написали в личку:

__________
Богдан я так понимаю когда подадим в трубы воду, ну тоесть зделаем цыркуляцию воды допустим на батарею, то у нас выростет потребление незначительно, и упадет температура, или как Вы щитаете ???

Так вода внутрь и не заводится. Это чисто воздущное отопление.
Спасибо сказали: valera 30

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Бесплатное отопление 2 7 года 1 мес. назад #35744

xrom
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 33
Спасибо получено: 9
есть мысль , почему ячейки по 4 метра ? я думаю так на комнату допустим 20метров трубы , но так как это большая индуктивность подать на нее без транса сразу с ключей напругу ?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Бесплатное отопление 2 7 года 1 мес. назад #35753

A-tac
Живу я здесь
Живу я здесь
Сообщений: 438
Спасибо получено: 92

xrom пишет: есть мысль , почему ячейки по 4 метра ? я думаю так на комнату допустим 20метров трубы , но так как это большая индуктивность подать на нее без транса сразу с ключей напругу ?

Будет неплохой фейерверк....
Активирована функция "антитроллинг".
absolute disregard

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Бесплатное отопление 2 7 года 1 мес. назад #35756

bogdan64
Давно я тут
Давно я тут
Сообщений: 110
Спасибо получено: 110

A-tac пишет:

xrom пишет: есть мысль , почему ячейки по 4 метра ? я думаю так на комнату допустим 20метров трубы , но так как это большая индуктивность подать на нее без транса сразу с ключей напругу ?

Будет неплохой фейерверк....

Да не будет ни большой индуктивности, ни большого фейерверка. Особенно , если провод 4 мм2. Здесь надо соблюсти большие токи для разогрева, сопротивление провода ( на частоте 20-40 кГц оно будет довольно незначительно ) и обязательно хорошая ёмкость для стабильной работы резонанса. Ну и Блок питания нужен хороший , а не то , что нарисовано вначале. Прав Игорёк - нам нужна стабильность и в потреблении и в температуре выхода. Ну а уменьшить потребление, закольцевав установку - это каждый делает по своему карману и своим возможностям, так как цена в затратах сильно возрастает. С ув.
