ТЕМА:

radioman пишет:

with пишет: Осталось где то надергать германиевых детекторных диодов

Д311 еще можно кое-где купить... Еще встречаются Д405, СВЧ, в таре из свинцовой фольги

Какие диоды применялись в телевизионных входных трактах ?
В отсутствии "горничной" пойдет и дворник, то бишь можно применить шотки с малой емкость.

Но и георадар недешев... Я знаю тут у нас фирма одна, дает в аренду.

Ну мы люди не гордые, пока обойдемся и гетеродином со смесителем. У меня есть АЦП с проекта осциллографа на 250МГц. Так что будет почти прямое детектирование.

with пишет: Осталось где то надергать германиевых детекторных диодов

Какие диоды применялись в телевизионных входных трактах ?
В отсутствии "горничной" пойдет и дворник, то бишь можно применить шотки с малой емкость.

В смысле? В каких телеках?
Совковых?

У нас в телеках ставили вот такие

Ну цветные точки были разные..
Блоки мы паяли под названием СКВ-1
Там КВ109 и КД409.. не катит?

Belostat пишет: А еще гдето валяются такие вот как справа на фото, без маркировки. Не знаю что это такое

Импульсные СВЧшные .. что типа д524
Для детектирования подошли бы на ура тунельные типа ГИ301 - 308

В смысле? В каких телеках?
Совковых?

Да, во входном тракте.

Вот такие ?


шота на весь инет только одна фотка ...
но у меня чуток не такие..
Чуть чуть..

Они стоят в осциле С1-93

Шота ГИ - нету ваще фоток..
А вот такие не катят?

ГД507?

НУ вот КД409 и стояли. Нет не пойдут, хз че у них с частотой но чувствительность не та.
3И402 встанут идеально.

Belostat пишет: Вот такие ?

ВНИМАНИЕ: Спойлер!

шота на весь инет только одна фотка ...
но у меня чуток не такие..
Чуть чуть..

Они стоят в осциле С1-93

Это тунельные, пойдут.

ебе

ГД507 у меня где-то лежат. А в теликах, смотря в каких, в ч/б и Д2В ставили. В 3УСЦТ - и Д223, и другие. Но я думаю, не большая проблема найти и советские германиевые ВЧ диоды.

Я когда-то в армии делал детектор ВЧ, чтобы найти обрыв в кабельном ТВ (у нас в части было кабельное ТВ ) так вот брал ГД507. Брали отлично и МВ и ДМВ диапазон..

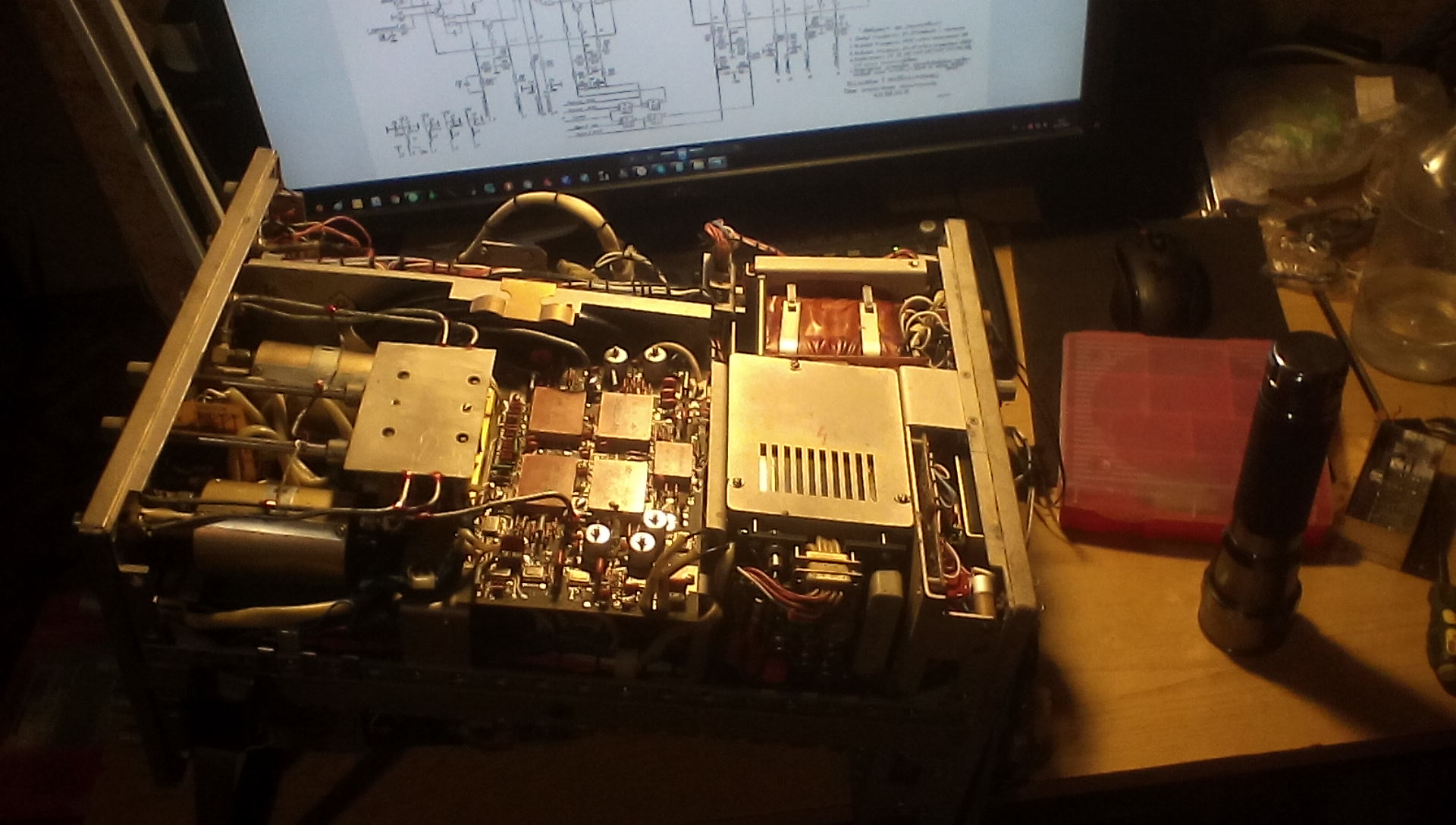

Наконец-то выкроил время заняться старичком С1-104
От старости поплыла развертка и немного блок питания, зато трубка новенькая!




Ушел в нирвану

enjoykin2017 пишет: with вот вам арxив про георадар «

ВНИМАНИЕ: Спойлер!

Геотрон» от ушевщего преждевременно Ивана Костина.

dfiles.ru/files/xjd7v8ou7

Вложение не найдено

Вложение не найдено

Вложение не найдено

Антенна типа бабочка, очень часто такие применяют, самый дешевый вариант. Я делаю рупорную с КВП, посмотрим что из этого получится.

Господа, может кто сталкивался, интересютт частотные характеристики полевого транзистора 2П701, или время октрытия и закрытия .. или хотя бы предельную частоту усиления.
Приводить остальные справочные данные нет необходимости.

with пишет: НУ вот КД409 и стояли. Нет не пойдут, хз че у них с частотой но чувствительность не та.
3И402 встанут идеально.

Робяты вы чего?
КД409 - коммутационные диоды - заместо реле стоят.
Какая частота вааще?
Какая "чувствительность" - это шо таке?

Немецкие ученые объявили о преодолении скорости света
lenta.ru/news/2007/08/16/speed/
А раньше использовали пирамиды.
.
.
.

with пишет:

enjoykin2017 пишет: with вот вам арxив про георадар «

ВНИМАНИЕ: Спойлер!

Геотрон» от ушевщего преждевременно Ивана Костина.

dfiles.ru/files/xjd7v8ou7

Вложение не найдено

Вложение не найдено

Вложение не найдено

Антенна типа бабочка, очень часто такие применяют, самый дешевый вариант. Я делаю рупорную с КВП, посмотрим что из этого получится.

А нафиг это надо, это позавчерашний день. Сейчас во всю используют щелевые, щелевые многофазные и фрактальные. Почитайте про фракталы. Полоса пропускания на порядок шире. А георадар делать на наноимпульсе. Вы изобретаете деревянный велосипед без педалей.
vrtp.ru/index.php?showtopic=19392
.

.

Zabrain пишет: Немецкие ученые объявили о преодолении скорости света
lenta.ru/news/2007/08/16/speed/
А раньше использовали пирамиды.
.
.
.

with пишет:

enjoykin2017 пишет: with вот вам арxив про георадар «

ВНИМАНИЕ: Спойлер!

Геотрон» от ушевщего преждевременно Ивана Костина.

dfiles.ru/files/xjd7v8ou7

Вложение не найдено

Вложение не найдено

Вложение не найдено

Антенна типа бабочка, очень часто такие применяют, самый дешевый вариант. Я делаю рупорную с КВП, посмотрим что из этого получится.

А нафиг это надо, это позавчерашний день. Сейчас во всю используют щелевые, щелевые многофазные и фрактальные. Почитайте про фракталы. Полоса пропускания на порядок шире. А георадар делать на наноимпульсе. Вы изобретаете деревянный велосипед без педалей.
vrtp.ru/index.php?showtopic=19392
.

Я знаю что Вы самый умный и достойный человек в округе, жаль я не такой .. я только учусь .. и здесь моя песочница, прощу не принимать сей факт как оскорбление в Ваш адрес.
Лучше рассчитайте мне КВП c рупором в программе HFSS на полосу 500 - 1200МГц, буду Вам безмерно благодарен

with пишет: Я знаю что Вы самый умный и достойный человек в округе, жаль я не такой .. я только учусь .. и здесь моя песочница, прощу не принимать сей факт как оскорбление в Ваш адрес.
Лучше рассчитайте мне КВП c рупором в программе HFSS на полосу 500 - 1200МГц, буду Вам безмерно благодарен

Да нет, я ни когда не обижаюсь. а тем более я не считаю это оскорблением.
сейчас частота ВИ-ФИ - 2.4 ГГц. Широкая полоса, такую, как вы хотите, получится только с фрактальной антенной. Рупорные антенны очень узкополосны. вы просто потратите напрасно время. У меня был большой опыт в свч. современные наносек. гены могут обеспечить и мощность и большую ширину полосы излучения. это обеспечит большую глубину проникновения сигнала и необходимую точность.
Я раньше в 8 лет собрал сам детекторный приемник, а затем и транзисторный на 5 транзисторах. Мне это напомнило. предположим у вас есть все комплектующие от сотового. ну так попробуйте его сами собрать из готовых деталей, вряд ли у вас получится.
То что вы хотите намного проще современного радара самолета(а шелевой многофазный радар мы придумали 30 лет назад, и я принимал участие в этом, теперь и пиндосы их используют. но харки намного хуже), но современная технология все равно сложна.
Во всех современных сотовых применяют фрактальные антенны и усиление больше и полоса. От 500 МГц до 3 ГГц.
