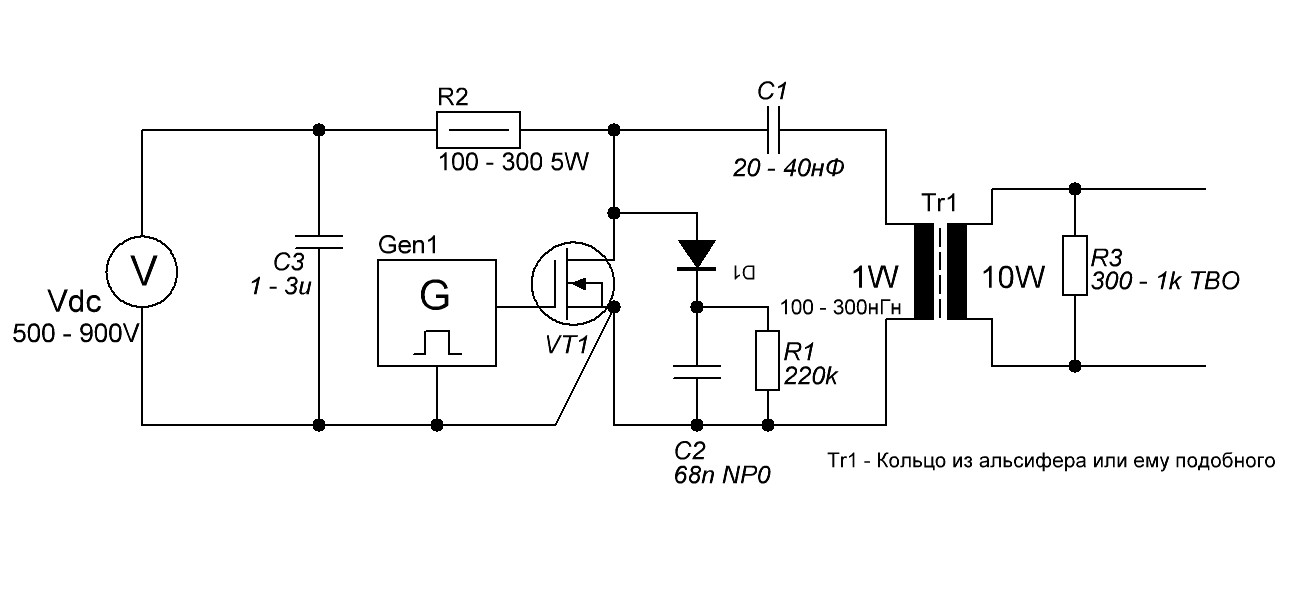

Попробуйте для начала вот так :



Кондер С1 - импульсный чиповый, желательно NP0 ну или слюдяной. Транс на сердечнике из любого ВЧ материала, выходной резюк R3 - ВЧшный, для того чтоб затухойд не было, транзистору так же снабберок нужен.

Так же можно попробовать вариант от ale - тык

судя по R2 то лавинный режим?

R2 - ограничитель тока, чтоб транзистор не коротил источник питания на себя

Belostat пишет: судя по R2 то лавинный режим?

По ходу бог услышал ваши мольбы
realstrannik.com/for...=36#113299

Сначала буду пробовать малую мощность разные частоты , чтобы добиться хорошего проникновения сигнала помехи в тракт питания ЭБУ. думаю непосредственно если подавать сигнал с радиостанции на корпус автомобиля.внутрь ЭБУ на плюсовые цепи питания поставлю детектор RF и надо как то вывести с них сигнал на индикацию.. прогнать станцию по частоте, хотя бы от 125мгц до 460мгц.. определить если получится частоты максимального проникновения.хотябы для общего ознакомления с уровнем помехозащищенности. ГЗ

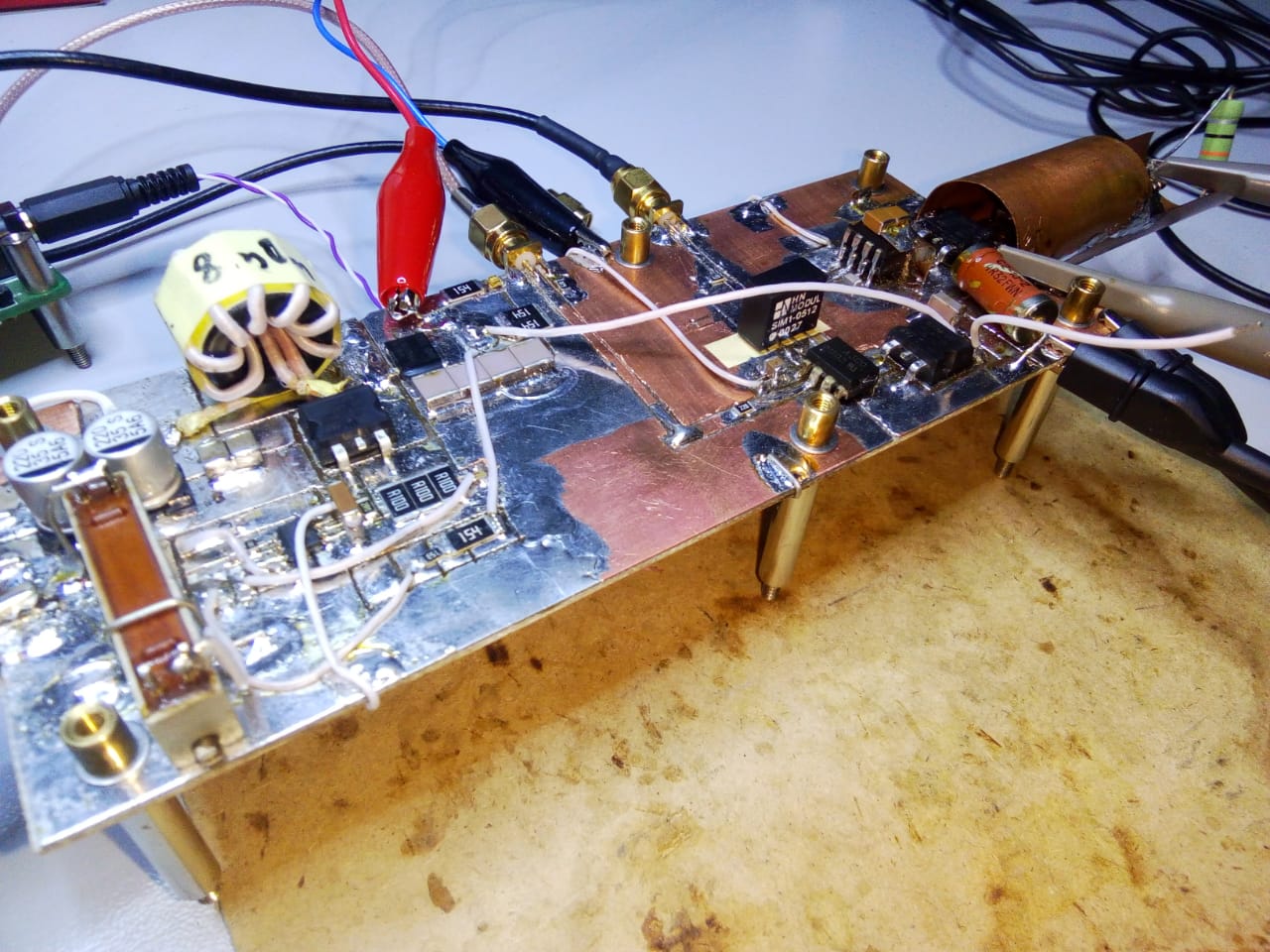

Запустил наконец то новый генератор импульсов с улучшенной компоновкой всего.

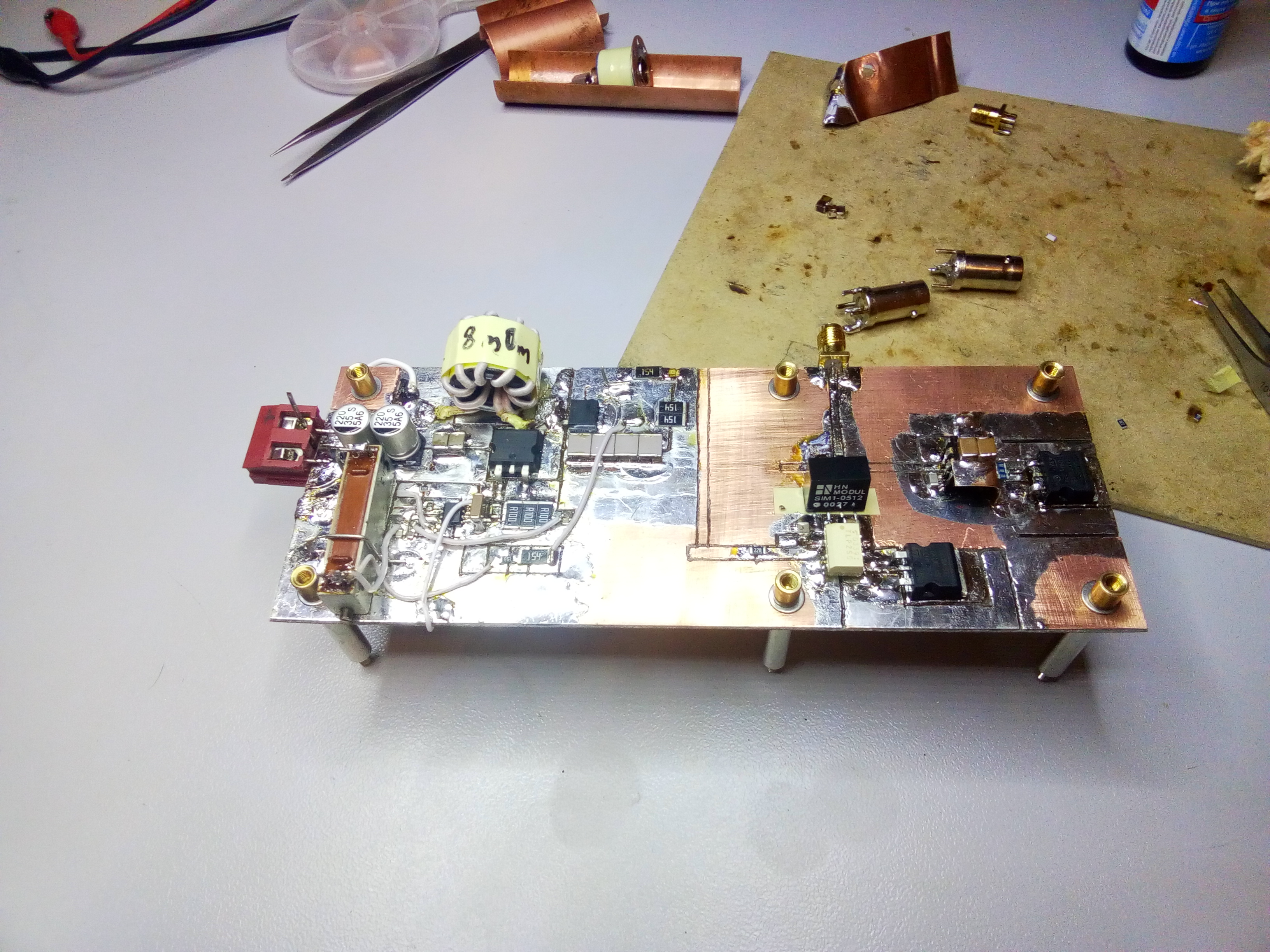

Основной улучшизм - это конструкция трансформатора - теперь транс выполнен в виде трубки, в ВЧ исполнении. На фото ниже можно увидеть его конструкцию в разобранном виде

В качестве сердечника применил два кольца ёпкос R16 из материала Т38. Почему Т38 ? - потому что у него очень крутая петля гистерезиса - это добавляет крутизну импульсу.
Плата состоит из двух "частей" - первая часть это источник питания - обычная дроссельная повышалка на UC3843, поднимать выходной напряжение от 100В до 600В - регулится.
Вторая часть платы - это сам генератор состоящий из полумостовой схемы накачки и трансформатора с вторичными цепями.

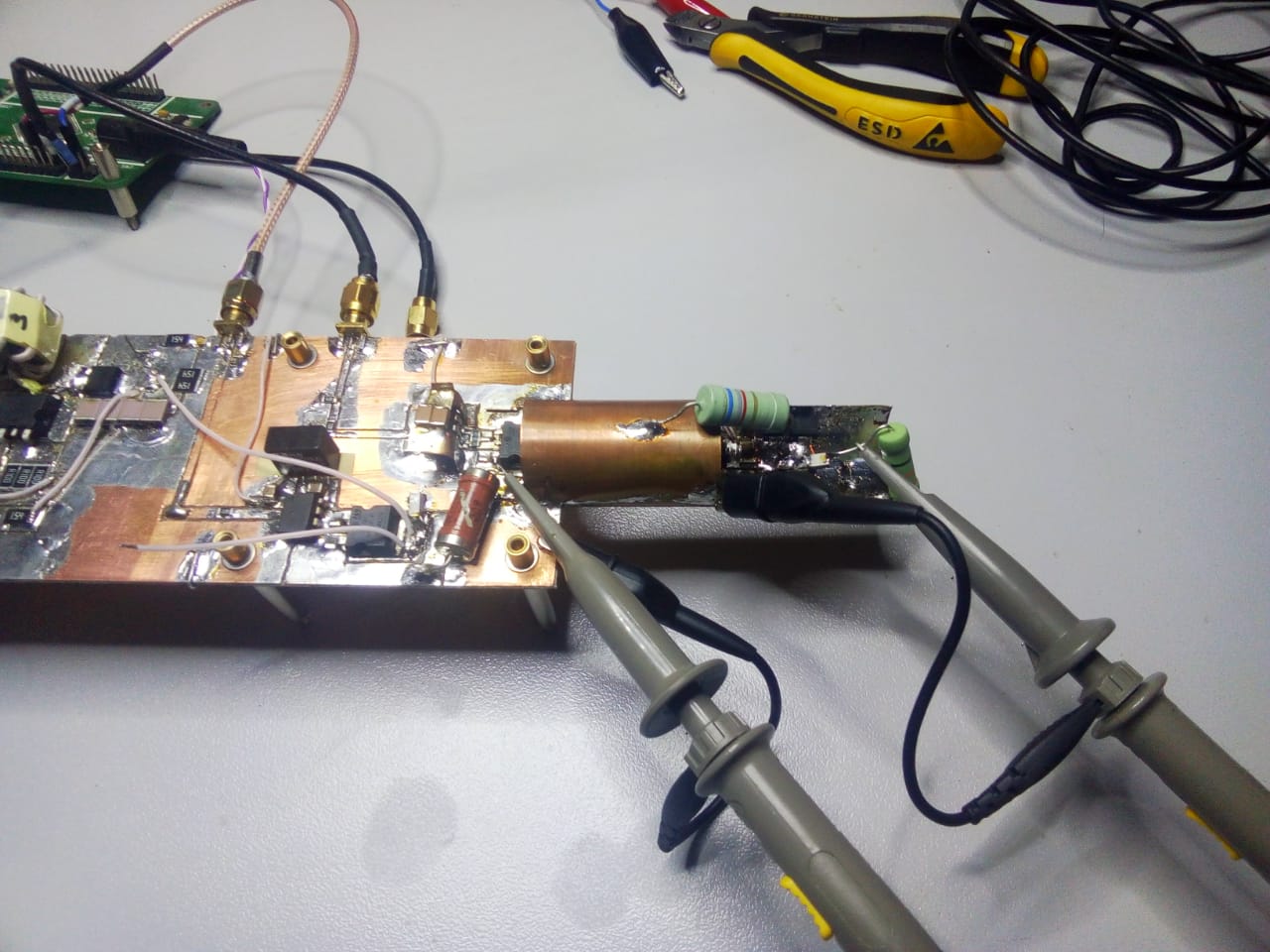

Транс и вторичные цепи спрятаны в медную трубку которая служит одним большим низкоимпедансным земляным полигоном и так же первичкой для транса.


Первичная емкость два конденсатора на 68nF 630V марки NP0, вторичная емкость 4 емкости на 220пФ 1КВ той же марки.
Трансформатор пока выполнен с к.тр. 1к5.

Теперь самое интересное - в качестве диодов прогнал три разных экземпляра - STTH212, SiC диоды C4D02120E, SiC диоды IDM05G120C5XTMA1.
Последние два диода - это карбидкремниевые - самое крутое что есть на сегодня в силовухе.
Погоняв все три диода, обнаружил что карбидкремниевые в этом устройстве работают хуже чем обычные кремниевые ультрафасты. В результате, как и в предыдущей схеме STTH212 показали самый лучший результат.
Конечный результат на данный момент таков - при питании генератора напряжением в 350В, на выходе с 4 диодами STTH212 получается импульс амплитудой порядка 1500В на плохо-согласованную нагрузку в 39Ом ( в качестве нагрузки импульсный ВЧ резистор OY39GKE) .

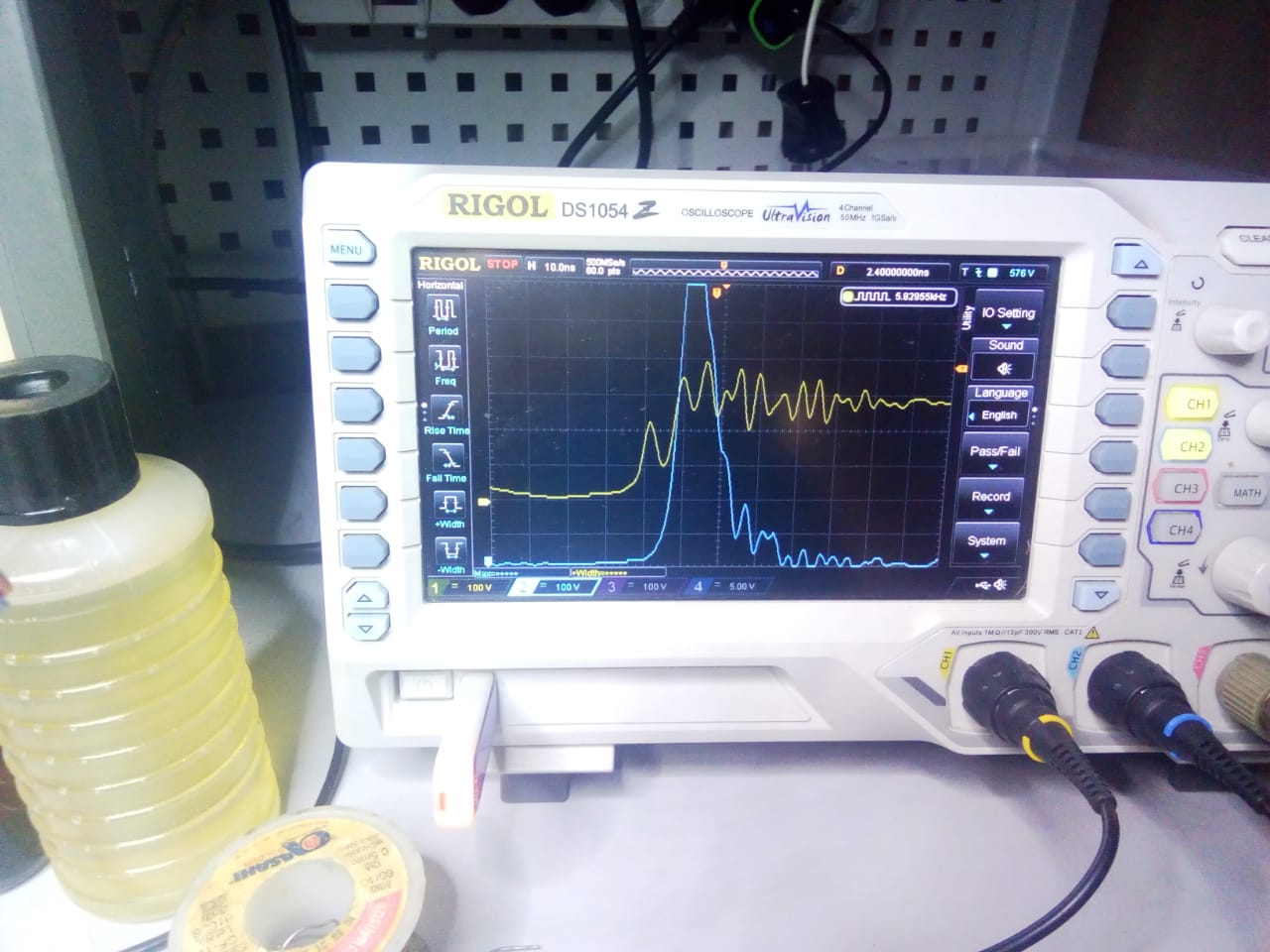

Синий луч - импульс на нагрузке ( 100В клетка), желтый луч - напряжение на первичке.



Это только первое включение - буду доводить все это хозяйство до ума.
Большее количество диодов включенных в параллель повышает крутизну и амплитуду импульса.

Belostat, наслаждайся
