Генератор Джона Бедини(общая тема) 1 мес. 4 нед. назад #129544

chiksat
Живу я здесь
Живу я здесь
Сообщений: 1134
Спасибо получено: 430
sector+ вы сами себе противоречите,
цитата,... Да и к тому же последовательность там другая - сначала прилетает магнит - чем создает в сердечнике медленно нарастающий магнитный поток - это чувствует сигнальная обмотка и открывает транзистор - аккумулятор через открытый транзистор накачивает в катушку ток, который ещё больше притягивает магнит,

по вашему получается что пролетающий по Инерции магнит над катушкой, НЕ как В НЕЙ не наводит ЭДС. а лиш чуть чуть чтобы открыть транзистор,,,:P

цитата.... транзистор закрывается - на коллекторе транзистора высаживается импульс ОЭДС - магнит свободно улетает от сильно ослабевшей в результате остановки тока катушки.

если ток в катушке прекратится раньше времени улёта магнита, то магнит на оборот, притянется к железному сердечнику, поэтому и стоит в цепи Базы стабилитрон, при высоковольтном импульсе происходит его пробой, что и вызовет, закрытия транзистора. так как в цепи базы, пропадёт ЭДС. Поле в катушке начинает, убывать, но так как вторичка нагружена конденсатором, возникает встречное поле, что и способствует прохождению магнита, ИМХО. разряд конденсатора на аккумулятор происходит после его зарядки, а это несколько оборотов моховика.

импульс пометил красным, это и есть сложения магнитных полей, МАГНИТА и КАТУШКИ, в момент пролёта. А это не ОЭДС. получается конденсатор действительно заряжается двумя импульсами, прямым, и ОЭДС после закрытия транзистора, НЕ дарам там диодный мост стоит.
Вложения:
Спасибо сказали: sector+

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от chiksat.

Генератор Джона Бедини(общая тема) 1 мес. 4 нед. назад #129546

sector+
Живу я здесь
Живу я здесь
Сообщений: 690
Спасибо получено: 188

импульс пометил красным, это и есть сложения магнитных полей, МАГНИТА и КАТУШКИ, в момент пролёта. А не ОЭДС.
В момент, когда есть что с чем складывать (т.е. когда транзистор открыт), напряжение на катушке равно напряжению на аккумуляторе. Никаких пичков.

если ток в катушке прекратится раньше времени улёта магнита, то магнит на оборот, притянется к железному сердечнику
Да, магнит будет притягиваться к сердечнику, но гораздо слабее, чем когда в катушке протекал ток.
Т.е. пролетающий мимо сердечника катушки магнит первую половину пути будет притягиваться к катушке с током, а вторую - к катушке без тока.
Дифференциал приводит к ускорению вращения колеса с магнитами.

При возникновении ЭДС положительной полярности на обмотке управления стабилитрон выходит на плато стабилизации напряжения. Не пробивается. Для этого в цепи базы ставится токоограничительный резистор. Транзистор при этом вгоняется в насыщение - в режим ключа.
При отлете магнита полярность сигнала на обмотке управления меняется на отрицательную (применительно к цепи базы транзистора), и стабилитрон начинает работать как обычный диод (в прямом направлении). Напряжение на базе падает до минус 0,7В. Отрицательной полярностью к базе (n-p-n транзистора). Т.е. закрывает транзистор.
Точно так же гасится импульс ОЭДС, возникающий на управляющей катушке в момент закрытия транзистора, - на сопротивлении в базе через открытый прямой переход диода.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от sector+.

Генератор Джона Бедини(общая тема) 1 мес. 4 нед. назад #129558

sector+
Живу я здесь
Живу я здесь
Сообщений: 690
Спасибо получено: 188

НЕ дарам там диодный мост стоит.

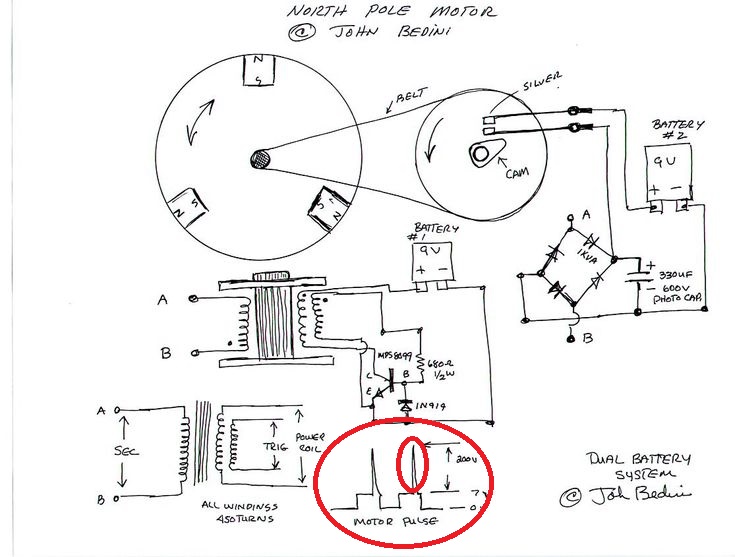

Напомню, что все началось с непонимания рисунка, обведенного красным.

Т.е. я не вижу, как на основной (силовой) обмотке может появиться импульс на пьедестале. Равно как и на коллекторе транзистора относительно его эмиттера такое появиться не может.
Если вы посмотрите на доску, на которой Бедини рисует свой импульс, то там все не так. На экране осциллографа - тоже все не так. Раньше в ветке я приводил ссылки.
Так вот, после очередного захода, глядя на рисунок, выложенный chiksat с наводкой на диодный мост, возникло вдруг подозрение, что эта эпюра - обведенная красным - это есть эпюра напряжения после диодного моста без электролита.
Тогда да, такое возможно, и все концы срастаются.
И этот рисунок, я так понимаю, присутствует только в патенте для DUAL BATTERY SYSTEM. С диодным мостом.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от sector+.

Генератор Джона Бедини(общая тема) 1 мес. 4 нед. назад #129561

magnum
Захожу иногда
Захожу иногда
Сообщений: 53
Спасибо получено: 5
:)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от magnum.

Генератор Джона Бедини(общая тема) 1 мес. 4 нед. назад #129562

Niko
Завсегдатай
Завсегдатай
Сообщений: 204
Спасибо получено: 34
Человек разумный такими вещами хвастаться не будет.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Генератор Джона Бедини(общая тема) 1 мес. 4 нед. назад #129568

sector+
Живу я здесь
Живу я здесь
Сообщений: 690
Спасибо получено: 188

попробуйте поискать на буржуйских сайтах. Если не изменяет мне память - кардиология.
Если навести курсор на Гого1, то появиться ссылка на болгарский форум. Там практически ничего интересного нет. Кроме конструктива его машинки и духоподъемных речей.
Он пишет, что просто долго стоял напротив своей установки и потом почувствовал благоденствующее ее влияние.
Обмолвился, что почувствовал это только с пятью катушками. С одной катушкой этого не было.
Соответственно сделал вывод, что установка порождает некий вихрь магнитного поля, который... И далее, что-то про оргон.

Про самозапитку я ни разу не встречал таких утверждений. Да и сам Бедини вещал, что нет, самозапитку делать нельзя - там другой тип электричества.
При всем невежестве Бедини эта фраза - про другой тип электричества - по-видимому, не им изобретена (как и все остальное), но она заслуживает внимания.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от sector+.

Генератор Джона Бедини(общая тема) 1 мес. 4 нед. назад #129570

magnum
Захожу иногда
Захожу иногда
Сообщений: 53
Спасибо получено: 5
:)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от magnum.

Генератор Джона Бедини(общая тема) 1 мес. 3 нед. назад #129615

Gonchar
Живу я здесь
Живу я здесь
Сообщений: 806
Спасибо получено: 180
Что такого интересного в S-полюсе, что именно он мнимый...?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Генератор Джона Бедини(общая тема) 1 мес. 3 нед. назад #129635

spaceon
Живу я здесь
Живу я здесь
Сообщений: 1117
Спасибо получено: 189
Не надо сердечника.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Генератор Джона Бедини(общая тема) 1 мес. 2 нед. назад #129895

черкес
Живу я здесь
Живу я здесь
Сообщений: 824
Спасибо получено: 396

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Генератор Джона Бедини(общая тема) 1 мес. 2 нед. назад #129901

Bombar
Живу я здесь
Живу я здесь
персон текст
Сообщений: 887
Спасибо получено: 702

dzen.ru/video/watch/...google.com
А мне в школе на уроке физики показывали такой эксперимент. И даже более крутые.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Генератор Джона Бедини(общая тема) 1 мес. 2 нед. назад #129906

magnum
Захожу иногда
Захожу иногда
Сообщений: 53
Спасибо получено: 5

dzen.ru/video/watch/...google.com
А мне в школе на уроке физики показывали такой эксперимент. И даже более крутые.
)) где -то встречал в Сети - в Австралии волна идет - батарейки от списанных электромобилей - для дома , для семьи. Но у них там поля солнечных панелей ставят.
Пока еще подобные батарейки до местечковых рукодельников не дошли. Тема зарядки огромных батарей наполнит многим жизнь новым смыслом.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от magnum.

Генератор Джона Бедини(общая тема) 1 мес. 2 нед. назад #130032

sector+
Живу я здесь
Живу я здесь
Сообщений: 690
Спасибо получено: 188
черкес, в схеме Бедини электронные компоненты рулят.
магнит слишком медленный

gonchar, мимо катушки реально пролетают только северные полюса магнитов. Но в промежутках между северными полюсами магнитов катушка чувствует переворот магнитного поля, как будто там есть южные полюса. Но поскольку реально их там нет, к ним прилипло такое название, как мнимые полюса.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Генератор Джона Бедини(общая тема) 1 мес. 2 нед. назад #130034

Gonchar
Живу я здесь
Живу я здесь
Сообщений: 806
Спасибо получено: 180

gonchar, мимо катушки реально пролетают только северные полюса магнитов. Но в промежутках между северными полюсами магнитов катушка чувствует переворот магнитного поля, как будто там есть южные полюса. Но поскольку реально их там нет, к ним прилипло такое название, как мнимые полюса.

Да, Бедини это в своем видео показал...
Будет ли работать установка в инверсном варианте, если мимо катушек будут пролетать только южные полюса...?!?!
Понятно, что при соответствующей замене ключей...
Равноценны ли по своей сути оба полюса...?!?!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Gonchar.

Генератор Джона Бедини(общая тема) 1 мес. 2 нед. назад #130036

Bezant
Захожу иногда
Захожу иногда
Сообщений: 64
Спасибо получено: 32

dzen.ru/video/watch/...google.com
А мне в школе на уроке физики показывали такой эксперимент. И даже более крутые.
)) где -то встречал в Сети - в Австралии волна идет - батарейки от списанных электромобилей - для дома , для семьи. Но у них там поля солнечных панелей ставят.
Пока еще подобные батарейки до местечковых рукодельников не дошли. Тема зарядки огромных батарей наполнит многим жизнь новым смыслом.
Как это не дошли, очень даже дошли.
От Tesla Y две штуки каждая весом по полтонны трудятся, не покладая рук.
Утопленные довольно дешевые, заниматься перепаковкой и ремонтом мало кто хочет, проще продать как есть
Желудь-теоретик знает, как вырасти в дуб (c) Кнышев
