Ротовертер 8 года 3 дн. назад #23972

diod
Заблокирован
Заблокирован
Сообщений: 1053
Спасибо получено: 559

shvirkoff62 пишет:

dozor пишет: В продолжении темы показываю схему для экпериментов

Вряд ли без повышающего трансформатора удастся получить напряжение,достаточное для само подзаряда питающего аккумулятора.
Я в место выпрямителя с лампочкой,воткнул первый попавшейся трансформатор 220/24в,и нагрузил его на лампу 220/25вт. Так как питание схемы у меня происходит от 12В,то на лампе напряжение 110в и она горит в пол накала.Но вот что интересно ,схема стала потреблять на 30% меньше тока и напряжение на источнике питания увеличивалось на 2 вольта.Т.е схема под нагрузкой через трансформатор потребляет меньше энергии,чем на холостом ходу.Чудеса да и только.Частота переключения в районе 3-5 герц,конденсатор 2000мкф.
Я использую для экса,схему с "сухими" контактами,т.к частота переключения не большая.

А полную вашу схему можно увидеть?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Ротовертер 8 года 3 дн. назад #23973

Rivaros
Живу я здесь
Живу я здесь
Сообщений: 642
Спасибо получено: 324

diod пишет: Почему бы так вот не попробовать!...]

diod, вот тебе отрисованная схема.
Спасибо сказали: diod

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Ротовертер 8 года 3 дн. назад #23974

diod
Заблокирован
Заблокирован
Сообщений: 1053
Спасибо получено: 559
...
При индуктивности даже 1Гн. и напряжении питания 15-20в. напряжение на конденсаторе ОПАСНО ДЛЯ ЖИЗНИ!!!

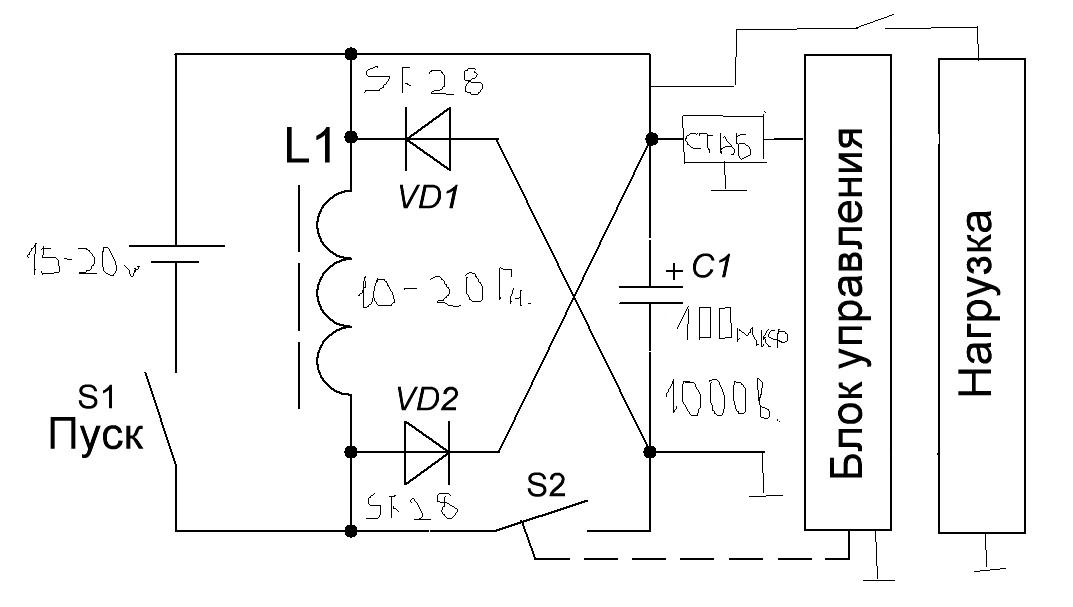

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от diod.

Ротовертер 8 года 3 дн. назад #23975

shvirkoff62
Живу я здесь
Живу я здесь
Сообщений: 747
Спасибо получено: 170

diod пишет:

shvirkoff62 пишет:

dozor пишет: В продолжении темы показываю схему для экпериментов

Вряд ли без повышающего трансформатора удастся получить напряжение,достаточное для само подзаряда питающего аккумулятора.
Я в место выпрямителя с лампочкой,воткнул первый попавшейся трансформатор 220/24в,и нагрузил его на лампу 220/25вт. Так как питание схемы у меня происходит от 12В,то на лампе напряжение 110в и она горит в пол накала.Но вот что интересно ,схема стала потреблять на 30% меньше тока и напряжение на источнике питания увеличивалось на 2 вольта.Т.е схема под нагрузкой через трансформатор потребляет меньше энергии,чем на холостом ходу.Чудеса да и только.Частота переключения в районе 3-5 герц,конденсатор 2000мкф.
Я использую для экса,схему с "сухими" контактами,т.к частота переключения не большая.

А полную вашу схему можно увидеть?

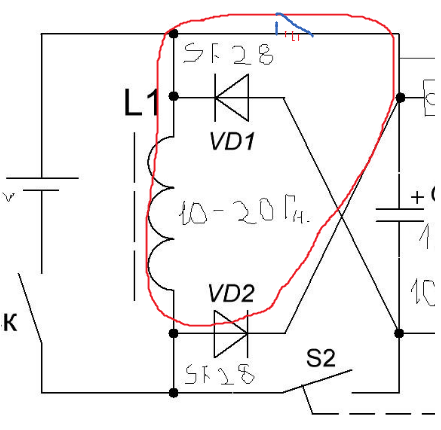

Вложения:
Спасибо сказали: diod

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Ротовертер 8 года 3 дн. назад #23976

diod
Заблокирован
Заблокирован
Сообщений: 1053
Спасибо получено: 559

shvirkoff62 пишет:

diod пишет:

shvirkoff62 пишет:

dozor пишет: В продолжении темы показываю схему для экпериментов

Вряд ли без повышающего трансформатора удастся получить напряжение,достаточное для само подзаряда питающего аккумулятора.
Я в место выпрямителя с лампочкой,воткнул первый попавшейся трансформатор 220/24в,и нагрузил его на лампу 220/25вт. Так как питание схемы у меня происходит от 12В,то на лампе напряжение 110в и она горит в пол накала.Но вот что интересно ,схема стала потреблять на 30% меньше тока и напряжение на источнике питания увеличивалось на 2 вольта.Т.е схема под нагрузкой через трансформатор потребляет меньше энергии,чем на холостом ходу.Чудеса да и только.Частота переключения в районе 3-5 герц,конденсатор 2000мкф.
Я использую для экса,схему с "сухими" контактами,т.к частота переключения не большая.

А полную вашу схему можно увидеть?[/quo

Rivaros Можете и эту схемку в порядок привести!? Спасибо!!!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Ротовертер 8 года 3 дн. назад #23977

shvirkoff62
Живу я здесь
Живу я здесь
Сообщений: 747
Спасибо получено: 170
Можно диод и в сторону контактов добавить,чтобы помехи не перли в управление.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Ротовертер 8 года 3 дн. назад #23978

diod
Заблокирован
Заблокирован
Сообщений: 1053
Спасибо получено: 559

shvirkoff62 пишет: Можно диод и в сторону контактов добавить,чтобы помехи не перли в управление.

Это касаемо какой схемы? Моей, или вашей?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Ротовертер 8 года 3 дн. назад #23979

shvirkoff62
Живу я здесь
Живу я здесь
Сообщений: 747
Спасибо получено: 170

diod пишет:

shvirkoff62 пишет: Можно диод и в сторону контактов добавить,чтобы помехи не перли в управление.

Это касаемо какой схемы? Моей, или вашей?

Моей разумеется.
Спасибо сказали: diod

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Ротовертер 8 года 3 дн. назад #23981

dozor
Живу я здесь
Живу я здесь
Сообщений: 598
Спасибо получено: 261

shvirkoff62 пишет:

dozor пишет: В продолжении темы показываю схему для экпериментов

Вряд ли без повышающего трансформатора удастся получить напряжение,достаточное для само подзаряда питающего аккумулятора.
Я в место выпрямителя с лампочкой,воткнул первый попавшейся трансформатор 220/24в,и нагрузил его на лампу 220/25вт. Так как питание схемы у меня происходит от 12В,то на лампе напряжение 110в и она горит в пол накала.Но вот что интересно ,схема стала потреблять на 30% меньше тока и напряжение на источнике питания увеличивалось на 2 вольта.Т.е схема под нагрузкой через трансформатор потребляет меньше энергии,чем на холостом ходу.Чудеса да и только.Частота переключения в районе 3-5 герц,конденсатор 2000мкф.
Я использую для экса,схему с "сухими" контактами,т.к частота переключения не большая.

Посмотрел Вашу схему, вполне рабочая. Если Вам не сложно попробуйте вместо лампочки поставить энергосберегайку или Led лампочку на 220В. Уверен что эти лампочки будут гореть в полный накал. А так же попробуйте увеличить частоту переключения реле до 50Гц

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Ротовертер 8 года 3 дн. назад #23983

dozor
Живу я здесь
Живу я здесь
Сообщений: 598
Спасибо получено: 261
В продолжении, нашёл на просторах интернета ещё одну схему с самозапитом АКБ

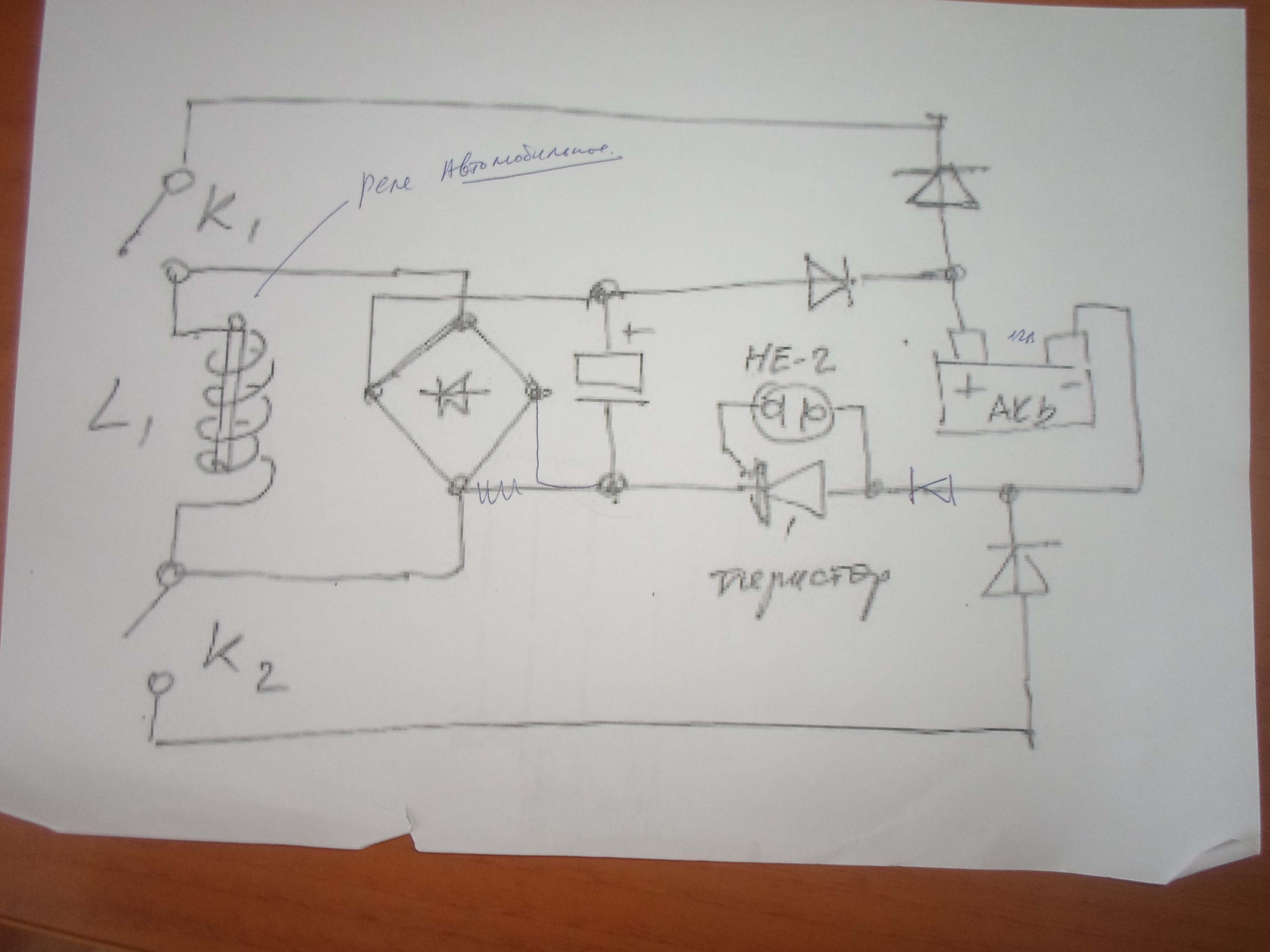

Вложения:
Спасибо сказали: diod

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Ротовертер 8 года 3 дн. назад #23984

shvirkoff62
Живу я здесь
Живу я здесь
Сообщений: 747
Спасибо получено: 170
Для начала хочу найти трас на 12 вольт,думаю с лампой накаливания эксы интересней,и с этим трансом должен быть полный накал.
Если не много поработать над этой схемой,то самозаряд вполне возможен,поэтому для чего нам другая схема?
Теперь мне становиться ясно почему,в звуковых мощных усилителях такая большая разница при измерениях звуковой и
злектрической мощности.При увеличении частоты ,думаю емкость придется уменьшать,а это может привести к снижению мощности.
Спасибо сказали: dozor

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от shvirkoff62.

Ротовертер 8 года 2 дн. назад #23987

dozor
Живу я здесь
Живу я здесь
Сообщений: 598
Спасибо получено: 261
По замечаниям Виктор Грига, вместо оптосимисторов буду ставить оптореле PVG612ASPBF
Спасибо сказали: tokar_ev, diod

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Ротовертер 8 года 2 дн. назад #23989

shvirkoff62
Живу я здесь
Живу я здесь
Сообщений: 747
Спасибо получено: 170

dozor пишет: По замечаниям Виктор Грига, вместо оптосимисторов буду ставить оптореле PVG612ASPBF

Хорошо живете,удачи вам.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Ротовертер 8 года 2 дн. назад #23991

павел_А
Живу я здесь
Живу я здесь
Сообщений: 1100
Спасибо получено: 337

dozor пишет: По замечаниям Виктор Грига, вместо оптосимисторов буду ставить оптореле PVG612ASPBF

для чего?.вы сначала решите вопрос с индуктивным сопротивлением контура.а как быть с резонансом,когда цепь конденсатор--катушка имеют очень маленькое реактивное сопротивление? 1000мкф зарядить через индуктивность сколько времени надо?
че то вы ребята сразу быка за рога не разобравшись в простом заряде и разряде. ну ладно не буду мешать больше.удачи.
Все хорошо...
Спасибо сказали: shvirkoff62

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Ротовертер 8 года 2 дн. назад #23993

Extint Spin
Живу я здесь
Живу я здесь
Сообщений: 1763
Спасибо получено: 724
требуется еще один ключ

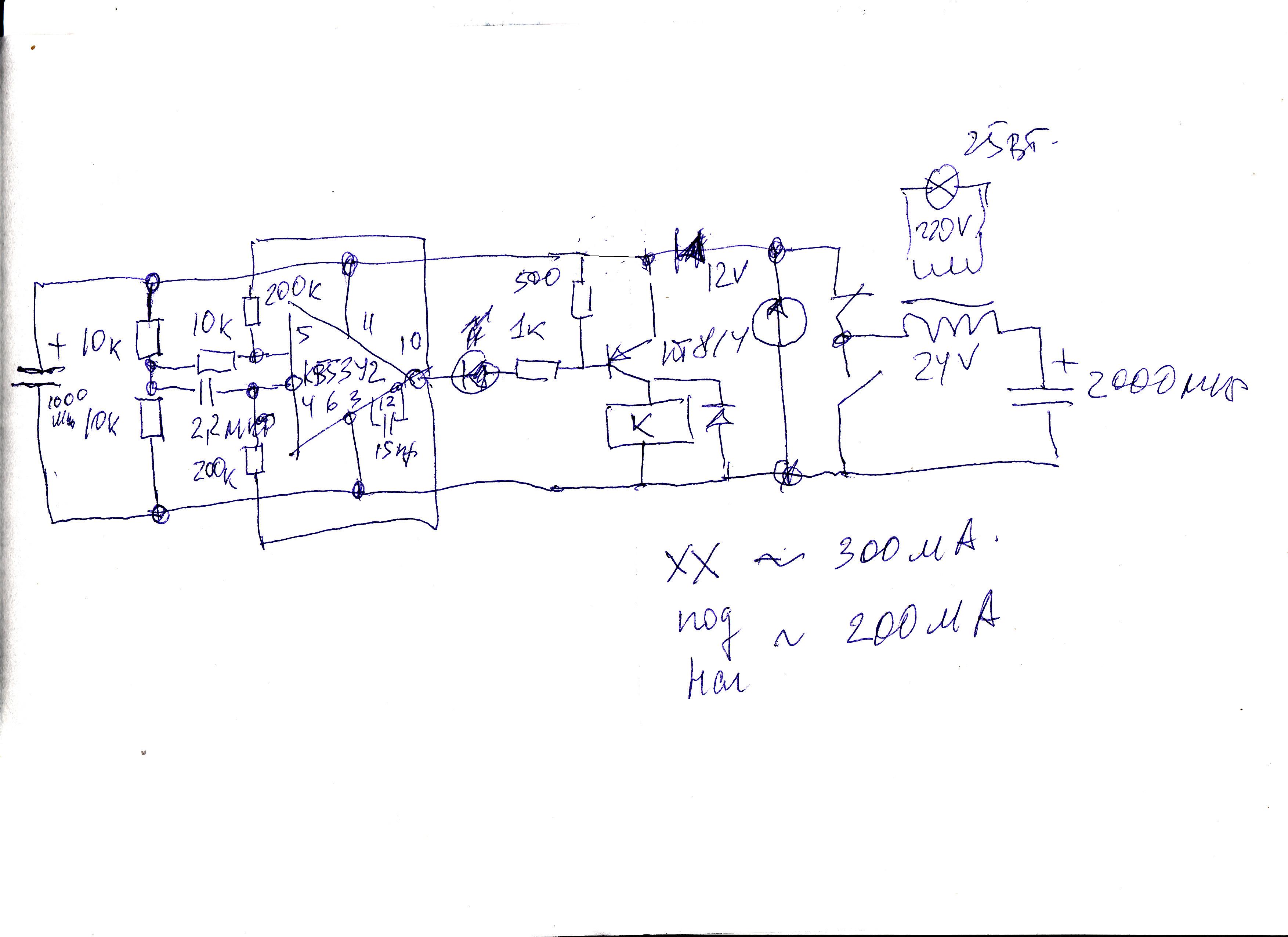

Вложения:
