ТЕМА:

Предположил что нижние катушки должны быть на маленьком кольце Тогда заряды будут
стремиться перейти из маленького кольца в большее Из большей плотности в меньшую
Предположение оказалось верным Получил чистые 2 часа работы

Понимаю что дикая идея Но вдруг

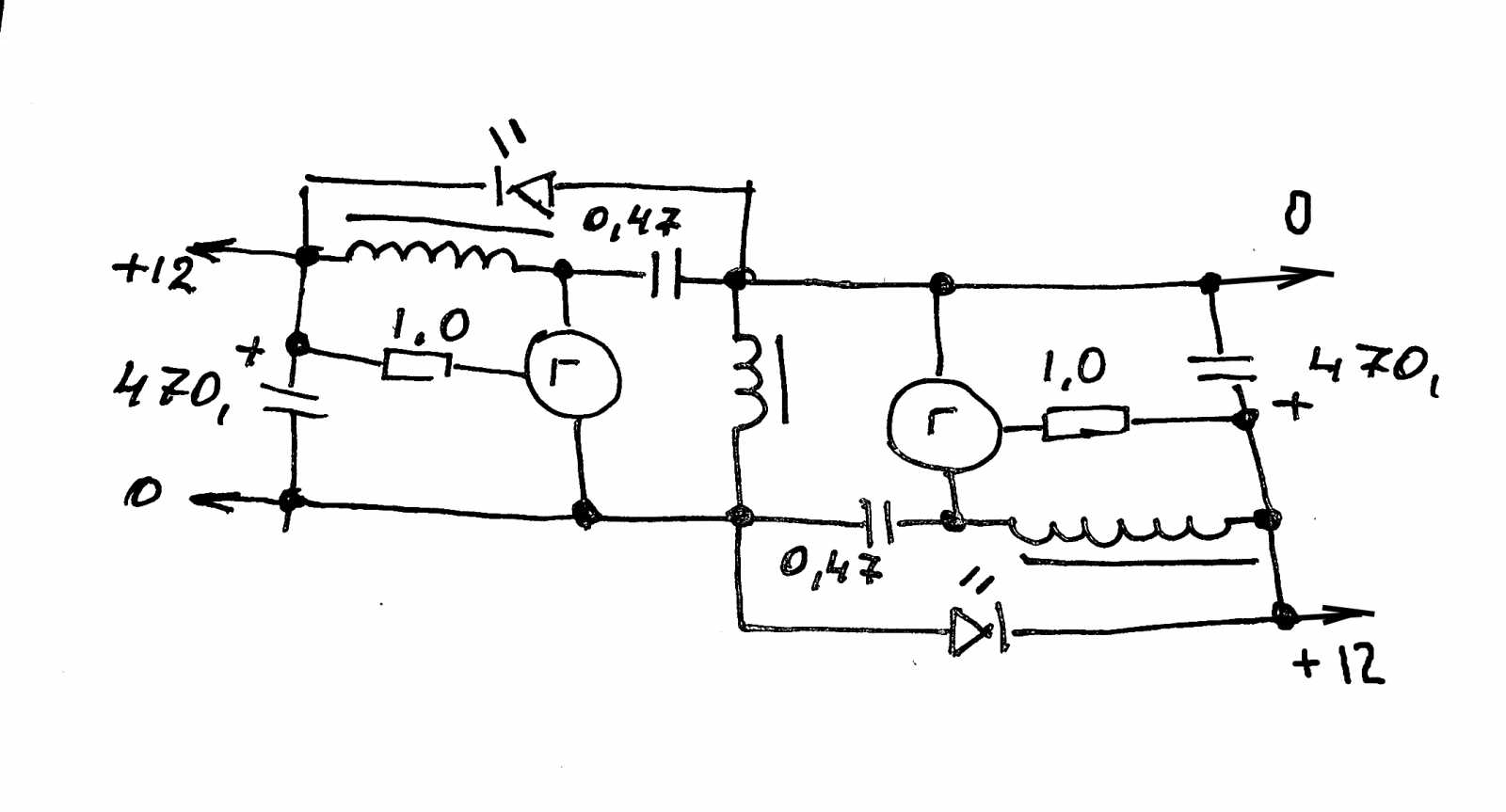

Все катушки на одном кольце Первоначально ток пойдет по короткому пути
Через два витка Этим создается большой магнитный поток в кольце После
отключения генератора магнитный поток перебросит заряды из нижних
катушек в верхние Основное условие -Цепь должна быть разомкнутой
Эксперимент покажет

Муравей, предлагаю тебе рисовать синим цветом импульс при открытии ключа, а красным при закрытии. Так будет проще тебя понять. А по схеме непонятно что ты имеешь ввиду говоря что ток пойдёт по меньшему пути через два витка, тогда как ток у тебя при открытии ключика идёт через большие сопротивления катушек с большим количеством витков. Поясняй луче пожалста что ты имеешь ввиду, а то не каждый тебя поймёт, особенно тот кто только заглянул к тебе

Обратные токи я не учитываю Только прямые

Мне наверно нужно взять отвод - один виток от большой катушки
Чтобы исключить обратный ток

Муравей я чет ваще в твоей схеме не понимаю Нахер она нужна если нагрузки в ней нету? Или типа ты по длительности генерации делаешь выводы об эффективности? Так при разной длительности импульов будет разный расход так шо нихера неясно суть
Если ты хочешь погонять лысого тудым сюдым, то вот гоняй, чё паришь моск ))



Но тока какой суть? Кстати тут надо подобрать частоту и скважность генераторов и чтоб естессно в противофазе работали. А этобудет зависеть уже от индуктивности и ёмкости кондёрчиков. которые по хорошему должны быть одинаковые по ёмкости, но можно сделать и разные, чисто ради эксперминента
ну и какбыесли у тебя полевики в генрации, да ващет и не только полевеки, то надобна прикрыть их быстренькими вв диодами, чтоб не свистело через них в обратную сторону

Все там нормально Нагрузка есть - светодиод в генераторе 1 вт

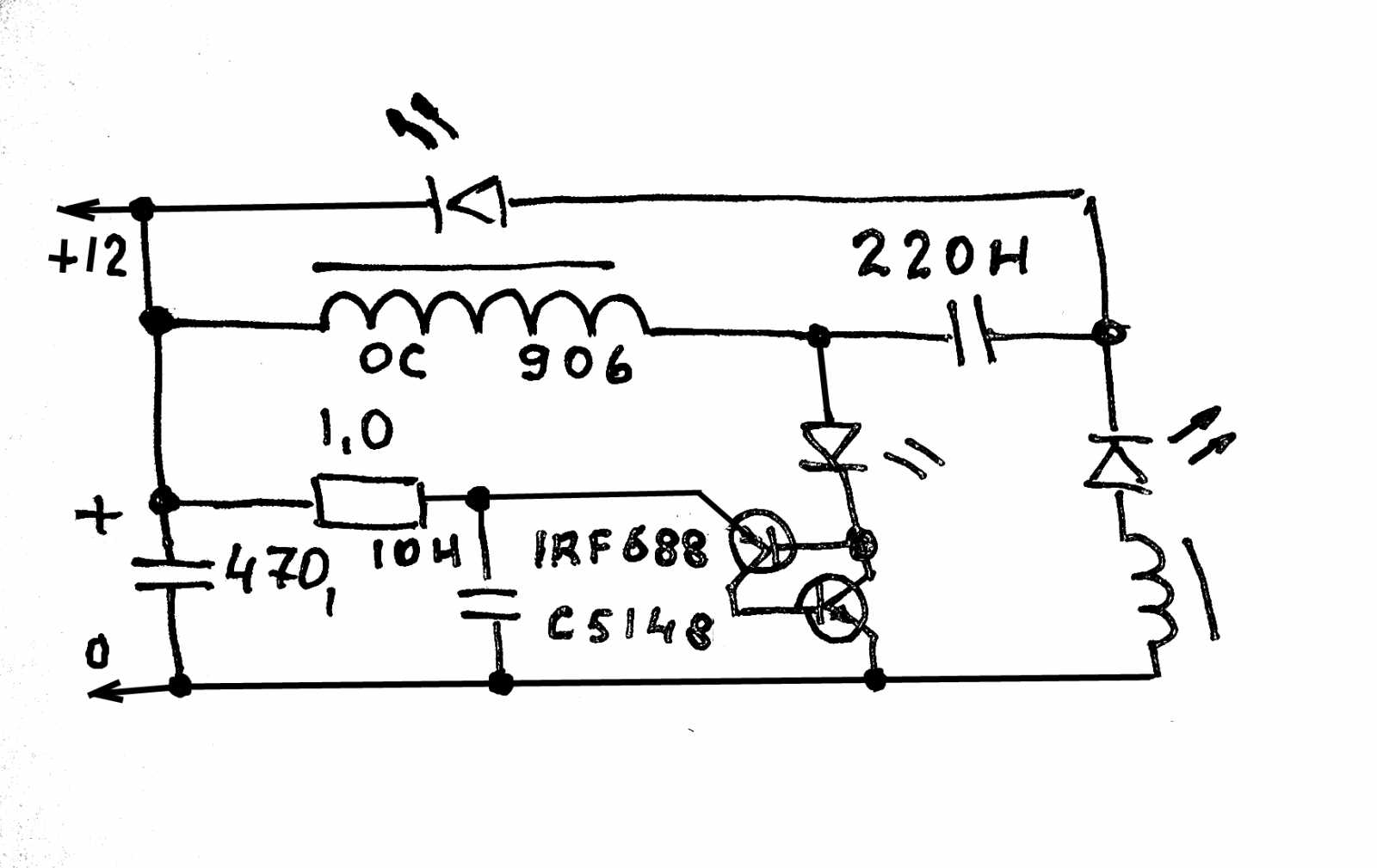

Схему немного изменил Сделал отвод от большой катушки Результатом доволен
Проработала 12 мин Моргает примерно 20 раз в сек Надо пробовать с катушками
большей индуктивности Например катушка Тесла с отводом

Пришла хорошая мысль Здесь электролиты никак не мешают их зарядке

Последнюю схему пришлось изменить для нормальной работы
Но все-равно ничего путного не получил
Здесь пришла мысль как получить бегущую волну После отключения
первого генератора его верхняя катушка зарядит кондер 10Н
следующего генератора Значит он включится вторым номером и т д
Сопротивления нужно подобрать Иначе все остановится Для первого пуска
один из этих кондеров придется зарядить

Юрий м ту схему я не бросил Но постараюсь обойтись без микросхем
Может потом обьединю с этой Все катушки на одном кольце Намотка
в одну сторону Думаю что карусель все-таки лучше чем качалка
Генераторы работают по очереди При большой частоте не будет
обратного импульса

Муравей пишет: Юрий м ту схему я не бросил Но постараюсь обойтись без микросхем
Может потом обьединю с этой Все катушки на одном кольце Намотка
в одну сторону Думаю что карусель все-таки лучше чем качалка
Генераторы работают по очереди При большой частоте не будет
обратного импульса

Влияние будет на любой частоте, от этого не уйти, любое изменение МП хоть первички хоть вторички влияет на противоположную. Если от него не избавится его надо использовать.
На твоей схеме идет простой разряд конденсатора по цепи катушка светодиод.

Другой вопрос если будет конденсатор разряжаться на первичку с одновременным в ней накоплением энергии и трансформацией во вторичку, но для этого первичка и вторичка должны быть на разных частях кольца, затем по достижении нужного тока в первичке (вторичке) возвращаем энергию с первички в кондер (косой мост) .

Остальное это баловство
Ps для понимания: 2 последовательных светодиода во вторичке и 2 в первичке (в косом мосте) через них возвращаем и светим, по логике в разы длительность должна увеличится. ИМХО.

Последняя схема проработала всего 17 мин
Matros очень рад твоим словам Они всегда по существу Только мне не понятно на пальцах
Нужно ткнуть носом Может рисунок И про косой мост я не знаю

Муравей пишет: Последняя схема проработала всего 17 мин
Matros очень рад твоим словам Они всегда по существу Только мне не понятно на пальцах
Нужно ткнуть носом Может рисунок И про косой мост я не знаю

Легко
Косой мост, полевики работают синхронно т.е. одновременно открываются и одновременно закрываются, при открытых полевиках энергия запасается в индуктивности при закрытых через светодиоды возвращается в кондер, т.е не проадает а рекуперируется потери только на падении диодов и транзюков. кольцо желательно с разрезом т.к .хоть обмотки на разных участках магнитопровода и токи а значит и МП их встречны но за счет небольшого перекоса возможно намагничивание, диоды вторички стоят под прямой ход первички т.е на прямом открыты на обратном закрыты , таким образом диоды работают по переменно. (обязательно чтоб первичная и вторичная были намотаны каждая на своем участке магнитопровода т.е рядом) ну а длительность накачки определяется рабочим током светодиодов. Правда небольшая сложность по управлению полевиками, нужна гальваническая развязка чтоб ток помимо катушки не пошел, либо помимо диодов.

Huyco пишет: А ссуть во что ?

А думать не пробовал?

matros пишет:

Муравей пишет: Последняя схема проработала всего 17 мин
Matros очень рад твоим словам Они всегда по существу Только мне не понятно на пальцах
Нужно ткнуть носом Может рисунок И про косой мост я не знаю

Легко
Косой мост, полевики работают синхронно т.е. одновременно открываются и одновременно закрываются, при открытых полевиках энергия запасается в индуктивности при закрытых через светодиоды возвращается в кондер, т.е не проадает а рекуперируется потери только на падении диодов и транзюков. кольцо желательно с разрезом т.к .хоть обмотки на разных участках магнитопровода и токи а значит и МП их встречны но за счет небольшого перекоса возможно намагничивание, диоды вторички стоят под прямой ход первички т.е на прямом открыты на обратном закрыты , таким образом диоды работают по переменно. (обязательно чтоб первичная и вторичная были намотаны каждая на своем участке магнитопровода т.е рядом) ну а длительность накачки определяется рабочим током светодиодов. Правда небольшая сложность по управлению полевиками, нужна гальваническая развязка чтоб ток помимо катушки не пошел, либо помимо диодов.

Схема классная, всё путём, но с добавкой напряг...
Обратный и прямой ток взаимоуничтожаются. В результате напруга на источнике будет падать....
Проверено на протяжении десятка лет чисто практически на разных катушках и магнитопроводах и без таковых....
