A-tac пишет: Схема классная, всё путём, но с добавкой напряг...
Обратный и прямой ток взаимоуничтожаются. В результате напруга на источнике будет падать....
Проверено на протяжении десятка лет чисто практически на разных катушках и магнитопроводах и без таковых....

Ну как грится поживем увидим

Я эффект на резонансной схеме проверял, суть в том чтоб индуктивность первичной обмотки на прямом ходе была максимальной т.е если мы делаем как в классическом трансе, вторичка поверх первички то там все "уничтожается" если обмотки рядом и связь через магнитопровод то совсем другая история, индуктивности у первичной и вторичной будут (при кз вторички) такими какие есть у соленоида в габаритах катушки и с такими же габаритами сердечника т.е длинна с катушку, а сечение берем как у транса. т.е. индуктивность как у разомкнутого магнитопровода и меньше этого значения она никак не станет, вот в этой индуктивности и запасается энергия первички причем, помимо того что она там запасается такое же количество энергии "появляется" во вторичной обмотке т.е. тут все по Ленцу изменение первичного тока вызывает притивоположный такой же величины во вторичке. это на прямом ходе и теперь тк значение индуктивности не ноль то все накопленное непосильным трудом возвращаем в источник.
В таком включении напруга на источнике естественно будет падать т.к. есть потери на сопротивлении катушки сопротивлении транзисторов и падение на диодах, но рабочий ток будет по сравнению с потерями в разы больше и затем он будет возвращен практически весь в источник, если же питать таким же током без рекуперации то кондер разредится практически мгновенно и у нас есть еще такой же ток во вторичке который можно использовать пополняя потери.
Мотать конечно можно все что угодно и как угодно, главное знать для чего и как .

В общем думаем потом пишем.

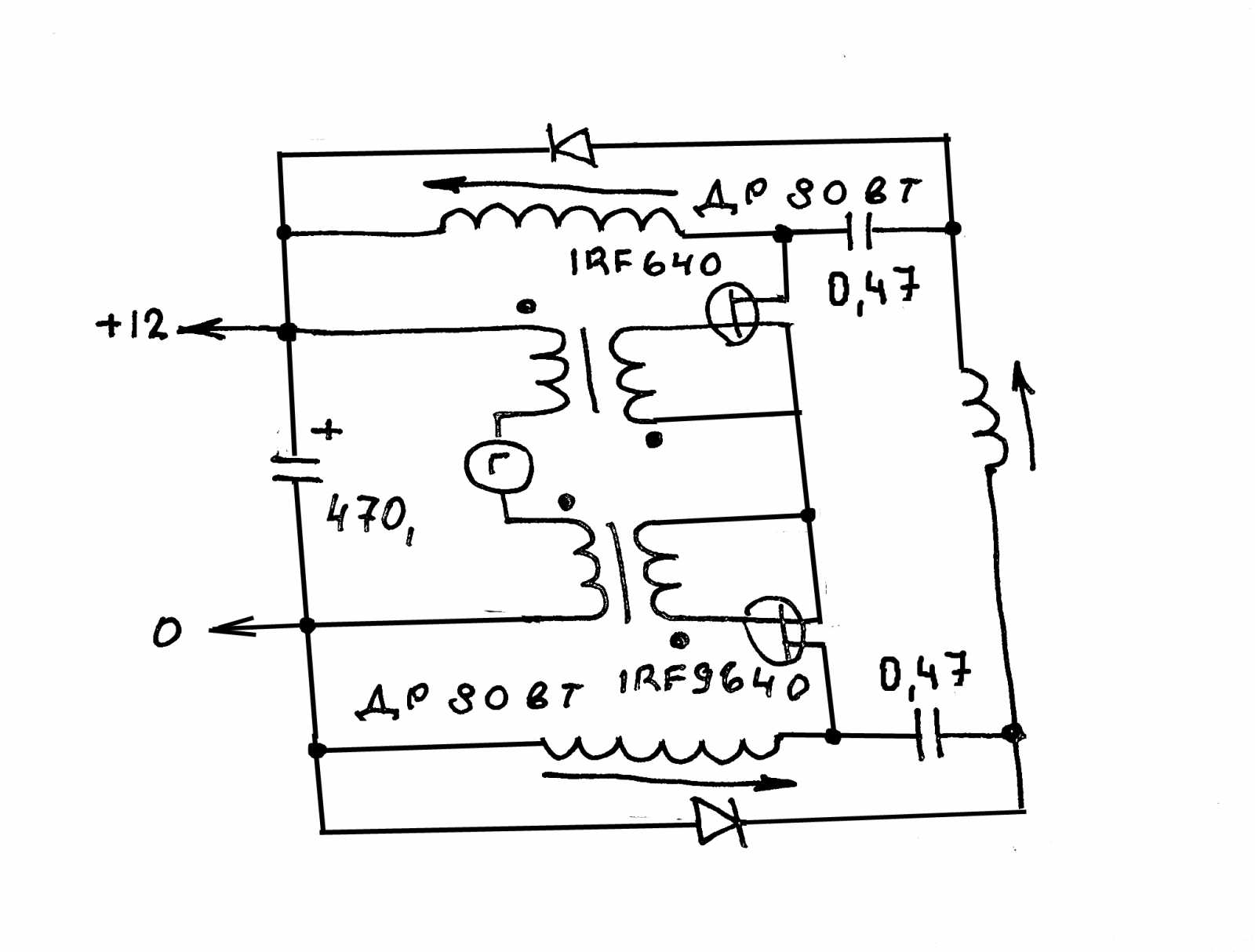

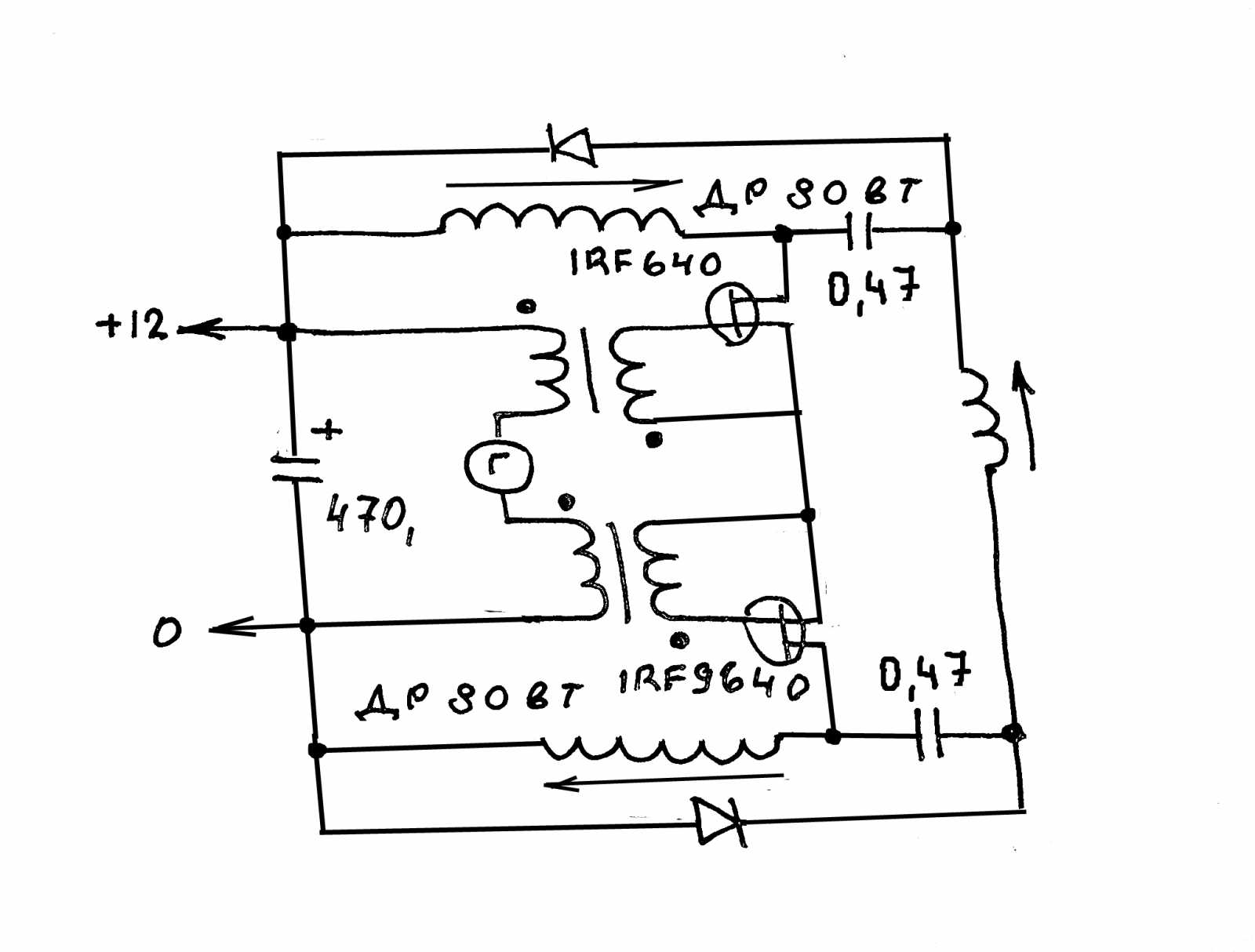

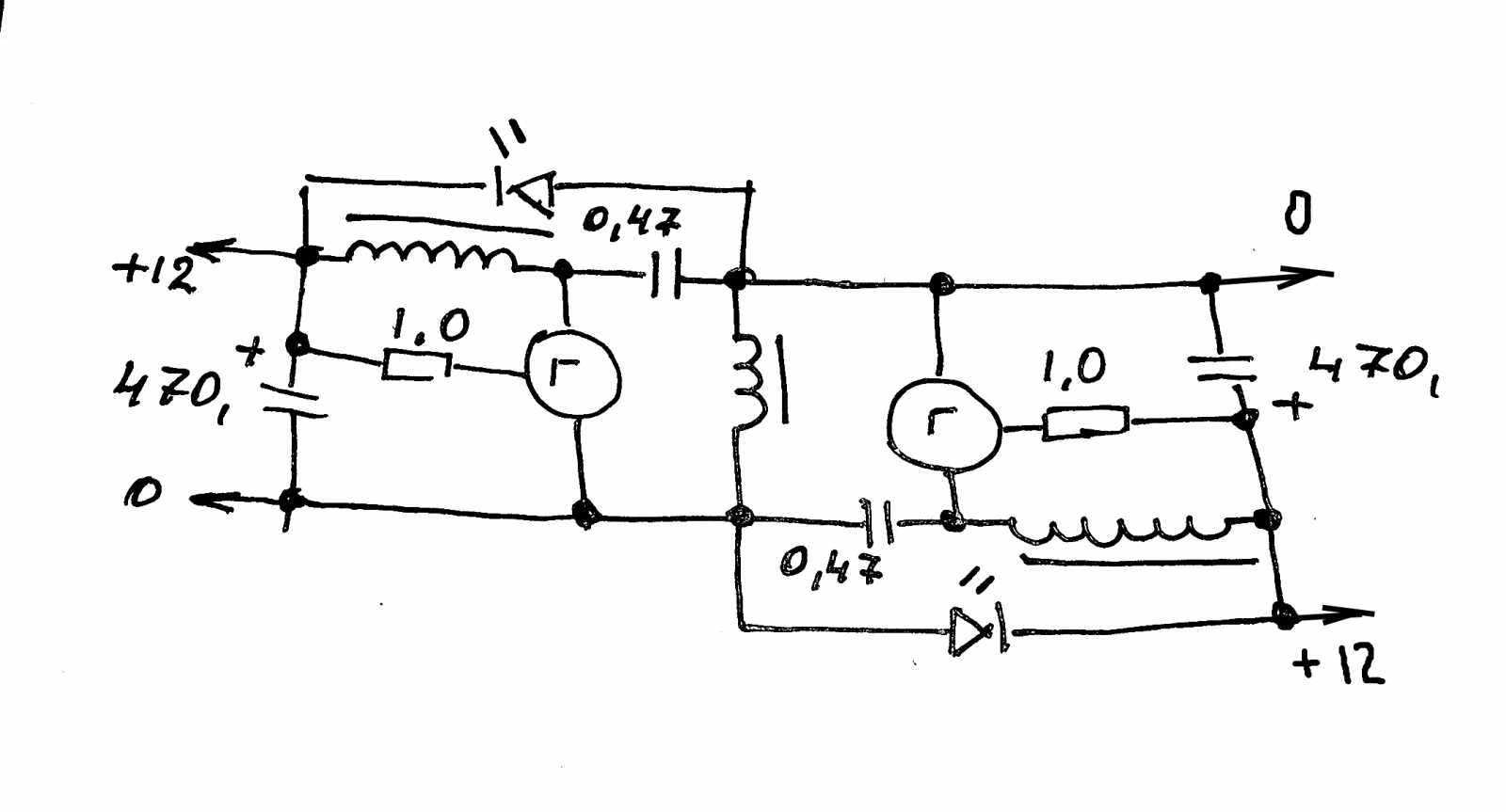

Схема простая Проверить не долго Трансформатор будет готовый
Две обмотки рядом на сердечнике Левые катушки будут на таком же

Схему проверил Проработала 33 мин Все светодиоды моргали кроме нижнего
Заменил нижний Результат тот же Видимо он все- таки работал Иначе бы не
работал верхний Правые светодиоды пр 3 вт Остальные по 1 вт Моргали
ярко Можно еще заменить транзистор в генераторе на кт 608 т к полевикам
для управления достаточно меньшего тока Время добавится

Муравей пишет: Схему проверил Проработала 33 мин Все светодиоды моргали кроме нижнего
Заменил нижний Результат тот же Видимо он все- таки работал Иначе бы не
работал верхний Правые светодиоды пр 3 вт Остальные по 1 вт Моргали
ярко Можно еще заменить транзистор в генераторе на кт 608 т к полевикам
для управления достаточно меньшего тока Время добавится

Теперь для чистоты эксперимента нужно отключить рекуперацию т.е. отсоединить диоды от плюса и минуса кондера и замкнуть меж собой (на левой части схемы) чтоб заряд в кондер не возвращался, а замыкался по катушке, как на правой части, замерить время и сравнить с временем при рекуперации думаю разница будет большая.

Зы лучше конечно с осликом залезть но так тож наглядно должно быть.

Муравей пишет: Схема простая Проверить не долго Трансформатор будет готовый
Две обмотки рядом на сердечнике Левые катушки будут на таком же

Думаю тут довольно сильная утечка заряда с кондера при замыкании генератора.

Лучше конечно от стороннего гена запитать т.к. частично энергия катушки идет через замкнутый транзистор генератора плюс кондер через него разряжается .

Попробуй поиграться с сопротивлюхами ом по 500 сначала и до 10 - 20 ком ( возможно, перебор) зелёненькие такие на схеме....
Время работы увеличит, но проблему с зарядкой не устранит...

По совету Matros замкнул верхний и нижний светодиды Схема проработала 36 мин
Теперь все светодиоды моргали

Так в чем же суть? Ведь даже моргая с разной частотой и яркостью, невозможно судить о потреблении. Тогда нахера?

Не возвращаясь к исходному варианту по совету A- tac заменил верхнюю и нижнюю
катушки резистором по 390 ом - полевики не открываются Добавил к ним еще по
220 ом - итого получилось по 610 ом Все работает но частота генератора в таком
режиме больше 20 гц Проработала 8 мин Сравнить трудно

Муравей пишет: Не возвращаясь к исходному варианту по совету A- tac заменил верхнюю и нижнюю
катушки резистором по 390 ом - полевики не открываются Добавил к ним еще по
220 ом - итого получилось по 610 ом Все работает но частота генератора в таком
режиме больше 20 гц Проработала 8 мин Сравнить трудно

Надо было добавить резисторы к катушкам и расход тока на генератор был бы чуток меньше.
Расход тока на полевики с катушкой останется таким, какой и был....

Муравей пишет: По совету Matros замкнул верхний и нижний светодиды Схема проработала 36 мин
Теперь все светодиоды моргали

Без ослика как с завязанными глазами, не ясно где какие токи не ясно влетает в насыщение сердечник или нет ну и тд, слона ты потрогал но за где ?

Но раз все светодиоды светят значит накопление энергии на прямом ходе в первичке есть (т.е. принцип рабочий) , но рекуперации по ходу нет, все через закороченный транзистор генератора сливается, нужно как то оптикой ключи отвязать друг от друга.

Можно по быстрому скрутить вместе три провода и намотать скрутку на ферритовое колечко . Число витков можно на глаз в зависимости от частоты и размеров кольца . Трансформаторная развязка проще.
Без ослика действительно полный мрак .

Что там осликом смотреть Импуль и импульс Не правильно мыслите
Пытаетесь зарядить заряженный электролит
Нужно перегнать заряды из одной катушки в другую Катушки должны
быть оторваны от электролита хотя бы одним концом Электролиты
зарядятся сами

Муравей пишет: Что там осликом смотреть Импуль и импульс Не правильно мыслите

yandex.ru/video/prev...%BE%D0%B9+ :lol:

С верхними катушками на 4 мин больше Намотал на феррите ОС
Реально толстыми проводами Хотел сделать имитацию
трансформатора Кулдошина
