ТЕМА:

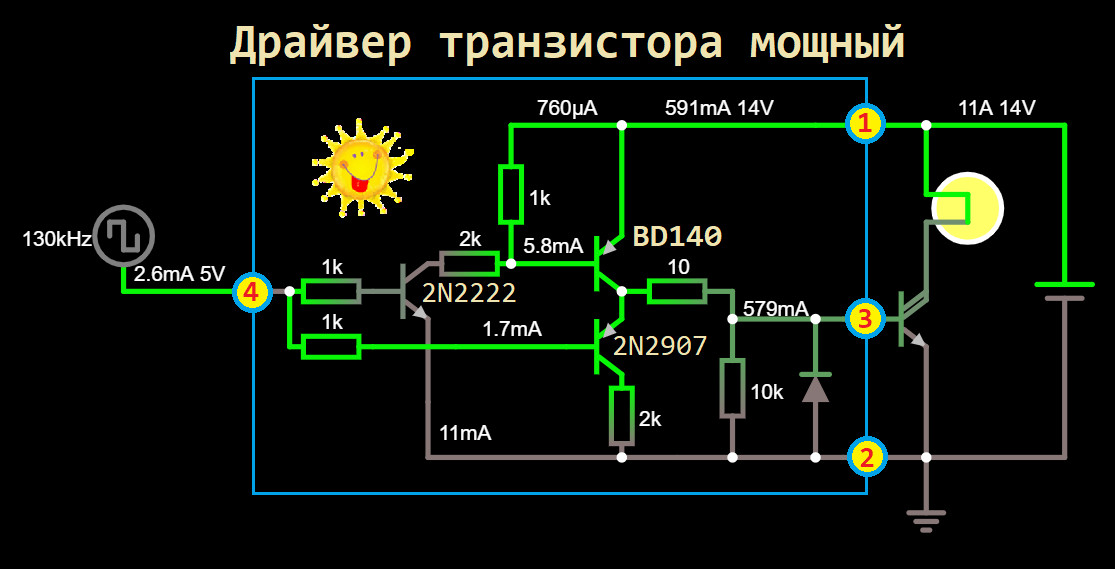

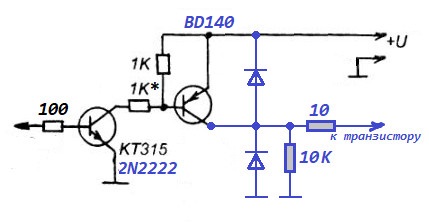

Столкнулся с необходимостью мощного и бюджетного драйвера для транзистора. Но хорошо устойчиво работают только инвертируемые а нужен не инвертируемый, а инвертируемый требует отключения питания. Прикинул что можно что то свое применить получилась такая байда пока не проверял



возможно придется подгонять по резисторам

такой интересный опыт 2012 года

Для Rakarskiy, его любимая тема

Рамка и Би-монополярные системы.
Системы упрааления а вме остальное мишура. В то время донести можно было только таким способом. Рамочный мотор генератор Бедини Коула самое повторяемое самодостаточное устройство. Все кто пошел до конца и разобрался получил самовращение. Тодько это скорее тема в млторы и генераторы к резонансу прямого отношения не имеет.
ПС эти рисунки из архива я еще а 2011 изучал правда некоторых что в ролике там небыло.

куда более интересное видео

Уважаемые искатели СЭ! Подскажите,пожалуйста,кто знает-как поднять добротность катушки? Мотал на картонной трубе и на феррите,-частота ниЗка, а,надо чтобы катушка ЗВЕНЕЛА ! Всем удачи и успехов! Валерий.

allanova27 пишет: Уважаемые искатели СЭ! Подскажите,пожалуйста,кто знает-как поднять добротность катушки? Мотал на картонной трубе и на феррите,-частота ниЗка, а,надо чтобы катушка ЗВЕНЕЛА ! Всем удачи и успехов! Валерий.

Больше диаметр каркаса для намотки и толще провод.

Пока без проверки просто смотрим

Амперметр по входу желательно подключить до входного фильтра. А то на 91 кгц как то не корректно . Да и по выходу тоже , наверное .

черкес пишет:
Амперметр по входу желательно подключить до входного фильтра. А то на 91 кгц как то не корректно . Да и по выходу тоже , наверное .

Естественно некорректно, мерять нужно общий вход по постоянному току и общий выход по постоянному току с различными номиналами нагрузок. Но сам факт потуг искателя!!!!! Вообще латр не лучший источник питания, из практики лучше АС/DC преобразователь (легко меняется на буферный АКБ или батарею кондеров) на выходе с измерением всего потребления, и электронный узел контрольной нагрузки так же с измерителями желательно с элементом Ватт метра. Тогда и самому будет четко понятно и сомнений не останется для других.
А так просто можно порадоваться за чела что движется.

Уважаемый Alfik! Спасибо за совет! Попробовал,-что-то не то.Надо думать,надо искать!
Попробуем порассуждать вслух.---Колокол ,рында ,эхо--- что их объединяет? Отзвук- ответ среды.
Теперь посмотрим,что представляет из себя электрический ток при резонансе В/Ч колебаний? Он имеет две составляющие: электромагнитную и радиантную.Причем радиантная имеет очень большую величину. Вспомним установку Грея ,там В/Ч и ИСКРА,-но там же и 2 медные оболочки для удержания радианта... А, что если попробовать удержать ,хотя бы частично, радиант при помощи фольги,-медной у меня нет,- но попробую с алюминиевой. ЗДОРОВЬЯ,УДАЧИ,УСПЕХОВ!
Всех Всех Всех Поздравляю с наступающим праздником 75-летия ПОБЕДЫ в ВЕЛИКОЙ ОТЕЧЕСТВЕННОЙ ВОЙНЕ !!! Валерий.

Rakarskiy пишет:

Пока без проверки просто смотрим

Смотрим, и видим что автор этого кино не чувствует разницы между амплитудным и действующим значением.
Вам правильно замечание сделал zilk.
Зачем вообще такую "дичь" тащить на форум ?

Риторический вопрос - почему на всех "наших" форумах - на какую тему не открой ветку - она довольно быстро превращается в "помойку" с обсуждением всего на свете .. ?

with пишет:
Смотрим, и видим что автор этого кино не чувствует разницы между амплитудным и действующим значением.
Вам правильно замечание сделал zilk.
Зачем вообще такую "дичь" тащить на форум ?

Риторический вопрос - почему на всех "наших" форумах - на какую тему не открой ветку - она довольно быстро превращается в "помойку" с обсуждением всего на свете .. ?

Как не надо делать? лучше всего доходит! Первое всегда нужно измерять результат только по постоянному току, и вход весь гамузом с цепью управления. Выход тоже по постоянному току и желательно на специальной электронной нагрузке. Вот в таком варианте щось буде видно. Парень думает но розовые очки слетят сразу как будет делать шось стоящее. Но главное не измерение а что он не так сделал.
Вот я раскачал ЛЦ контур от БП: 20В 1,7А ( грубо 34вт) в контуре 6,7А на коллекторе транзистора 17А (скважность 15%) напряжение только предположительное 250-300В /ориентировочно активный импульс в индукторе 3,35А * 150В = 502Вт. т.е. дельта 245Вт/ (измерить нечем пока еще щуп 1:100 выбираю подешевле).
Но пока снять ничего не выходит из тех способов что наметил. Есть кое какие зацепки жду компоненты (будь он неладен этот карантин)

Для любопытных, ничего не срывается частота как вкопанная амплитуда тока зависит от входного напряжения
При максимуме входной ток максимум 1,9А желтый луч ток в контуре синий луч ток на коллекторе транзистора
1В = 1А (кручу подаваемое напряжение от минимума к максимуму и обратно)

Rakarskiy пишет:

with пишет:
Смотрим, и видим что автор этого кино не чувствует разницы между амплитудным и действующим значением.
Вам правильно замечание сделал zilk.
Зачем вообще такую "дичь" тащить на форум ?

Риторический вопрос - почему на всех "наших" форумах - на какую тему не открой ветку - она довольно быстро превращается в "помойку" с обсуждением всего на свете .. ?

Как не надо делать? лучше всего доходит! Первое всегда нужно измерять результат только по постоянному току, и вход весь гамузом с цепью управления. Выход тоже по постоянному току и желательно на специальной электронной нагрузке. Вот в таком варианте щось буде видно. Парень думает но розовые очки слетят сразу как будет делать шось стоящее. Но главное не измерение а что он не так сделал.
Вот я раскачал ЛЦ контур от БП: 20В 1,7А ( грубо 34вт) в контуре 6,7А на коллекторе транзистора 17А (скважность 15%) напряжение только предположительное 250-300В /ориентировочно активный импульс в индукторе 3,35А * 150В = 502Вт. т.е. дельта 245Вт/ (измерить нечем пока еще щуп 1:100 выбираю подешевле).
Но пока снять ничего не выходит из тех способов что наметил. Есть кое какие зацепки жду компоненты (будь он неладен этот карантин)

Добавьте еще одну обмотку и подключите к ней диоды, и снимайте сколько хотите. Только халявы в этом не будет. Ваши 502Вт реактивные, реальной энергии там гораздо меньше. Реактивная энергия это "ток из прошлого" умноженный на напряжение "из будущего".
Если в контуре нет внешней нагрузки, контур накапливает ( раскачивается ) до тех пора пока не упрется в предельные возможности источника питания.
Вся эта хрень довольно проста, и в этом нет никакой крамолы. Почему народ натут до сих пор этого не понял и продолжает годами обсасывать контура - мне непонятно. Наверное дело в самобичевании, наверное просто в кайф бесконечно перематывать катушки в сладком неведенье, чем один раз потратить неделю своего времени и разобраться как устроен мир вокруг.

with пишет:

ВНИМАНИЕ: Спойлер!

Rakarskiy пишет:

with пишет:
Смотрим, и видим что автор этого кино не чувствует разницы между амплитудным и действующим значением.
Вам правильно замечание сделал zilk.
Зачем вообще такую "дичь" тащить на форум ?

Риторический вопрос - почему на всех "наших" форумах - на какую тему не открой ветку - она довольно быстро превращается в "помойку" с обсуждением всего на свете .. ?

Как не надо делать? лучше всего доходит! Первое всегда нужно измерять результат только по постоянному току, и вход весь гамузом с цепью управления. Выход тоже по постоянному току и желательно на специальной электронной нагрузке. Вот в таком варианте щось буде видно. Парень думает но розовые очки слетят сразу как будет делать шось стоящее. Но главное не измерение а что он не так сделал.
Вот я раскачал ЛЦ контур от БП: 20В 1,7А ( грубо 34вт) в контуре 6,7А на коллекторе транзистора 17А (скважность 15%) напряжение только предположительное 250-300В /ориентировочно активный импульс в индукторе 3,35А * 150В = 502Вт. т.е. дельта 245Вт/ (измерить нечем пока еще щуп 1:100 выбираю подешевле).
Но пока снять ничего не выходит из тех способов что наметил. Есть кое какие зацепки жду компоненты (будь он неладен этот карантин)

Добавьте еще одну обмотку и подключите к ней диоды, и снимайте сколько хотите. Только халявы в этом не будет. Ваши 502Вт реактивные, реальной энергии там гораздо меньше. Реактивная энергия это "ток из прошлого" умноженный на напряжение "из будущего".
Если в контуре нет внешней нагрузки, контур накапливает ( раскачивается ) до тех пора пока не упрется в предельные возможности источника питания.
Вся эта хрень довольно проста, и в этом нет никакой крамолы. Почему народ натут до сих пор этого не понял и продолжает годами обсасывать контура - мне непонятно. Наверное дело в самобичевании, наверное просто в кайф бесконечно перематывать катушки в сладком неведенье, чем один раз потратить неделю своего времени и разобраться как устроен мир вокруг.

Активная энергия в РК есть только работа ее направлена на формирование магнитного потока в индукторе, и ее гораздо меньше о чем я и сделал расчет примерно 250Вт. Вот поиметь ее "отдудава" весьма затруднительно. По ходу именно работа системы съема и есть изюминкой, если правда есть такая возможность. Иллюзий на этот счет не может быть. нужно просто проверить все возможные варианты, а варианты есть docplayer.ru/2993146...onans.html
