ТЕМА:

Valavd пишет:

diod пишет: Если 10 кВт трансформатор, то не дохрена! Даже можно(а возможно и нужно!) не так. Мощный транс на 10кВт, к примеру. Первичка 220в., вторичка 20в. Мы перевернем его наоборот. Первичка у нас теперь 20в.,а вторичка 220в. Имеем ПН определенной мощности, который при работе с частотой 50кГц заряжает конденсатор определенной емкости до какого-то напряжения. При разряде через мощный ключ этого конденсатора на первичку(20в) нам нужно получить ток в первичке 50А. Разряд с частотой 50Гц. Какой емкости должен быть конденсатор, до какого напряжения должен заряжаться, какая длительность импульса должна быть для обеспечения тока 50А в первичке и сколько при этом будет потреблять от источника 12в ПН для выполнения вышеописанных условий???

Проблема смоделировать в симуляторе и получить ответы на все вопросы?

Я никогда не пользовался семуляторами и даже сомневаюсь, что они могут все корректно просчитать! А насчет просто помочь с расчетами!?!Или религия не позволяет?

Я никогда не пользовался семуляторами и даже сомневаюсь, что они могут все корректно просчитать! А насчет просто помочь с расчетами!?!Или религия не позволяет?[/quote]

Я уже лет десять не трачу время на ручные расчёты. При правильной "сборке схемы" симулятор меня не подводил. Весьма наглядно и времени уходит заметно меньше.

ЗЫ. А на счёт религии это не ко мне. Мне поводырь не нужен.

ЗЫ.ЗЫ. Успехов в безнадёжном деле.

diod пишет: Я никогда не пользовался семуляторами и даже сомневаюсь, что они могут все корректно просчитать! А насчет просто помочь с расчетами!?!Или религия не позволяет?

По поводу религии это скорее к вам и вашему отношению к симуляторам.
Расчет по вашей задачи довольно прост.
Если у вас катушка индуктивности питается через ключ от конденсатора большой емкости, на столько большой что напряжение на конденсаторе за время запитки катушки - практически не изменяется, тогда ток в цепи считаете по формуле I = ( U* ton)/L где U -напряжение питания, ton - длительность времени подключения катушки к источнику, L - индуктивность. Все параметры задаете в СИ
Если у вас катушка индуктивности запитывается от емкости малого номинала, на столько что возникают колебания на резонансной частоте - тогда считаете по закону ома, а в качестве сопротивления используете резонансное сопротивление контура, по примеру как здесь
Вот как бэ и все.

От себя добавлю, что человечество уже десятилетиями проектирует как атомные реакторы, так и истребители в САПРах, и все это работает и летает. Я в своей скромной профессии проектирую силовые источники питания (много киловаттные) тоже в САПРах, и могу сказать что этот инструмент ( симулятор ) наверное даже важнее в нашем деле чем осциллограф. То есть я сначала любую идею вылизываю в симуляторе, а уже потом макетирую её в железе, и не поверите - практически всегда все заводится и шевелиться по плану, без горелых деталей и с первого раза.
По этому мой вам, да и всем на тут присутствующим, добрый совет - изучаете симуляторы, экономьте своё время и свои деньги, если вы хотите в этой жизни, и в этом направлении добиться успеха и какого результата.

to with:

Убедительно. Порекомендуйте хороший симулятор!

VPV пишет: to with:

Убедительно. Порекомендуйте хороший симулятор!

На мой взгляд саааамый лучший из бесплатных - LTspice

Замоделить в нем можно практически все, если хватит тямы это грамотно оформить.

Будет интересно - откроем болталку по нему, и потихоньку попробуем поднять общий "уровень" на форуме.

Спасибо, with, очень доходчиво.
Однако, хочу заметить, что симули, все-же не совсем адекватно рассчитывают процессы со смежными индуктивностями. В реале получается не совсем то, что рассчитал симуль. Не учитываются емкостные процессы в катушках, а это в нашем деле критично, т.к., на мой взгляд, основной эффект СЕ возникает от токов смещения (радиант).
Но для задачи Диода вполне сойдет.
Сам использую LTSpice.
Да - дозволяет избежать безтолковой траты деталей...

Extint Spin пишет: Спасибо, with, очень доходчиво.
Однако, хочу заметить, что симули, все-же не совсем адекватно рассчитывают процессы со смежными индуктивностями. В реале получается не совсем то, что рассчитал симуль. Не учитываются емкостные процессы в катушках, а это в нашем деле критично, т.к., на мой взгляд, основной эффект СЕ возникает от токов смещения (радиант).
Но для задачи Диода вполне сойдет.
Сам использую LTSpice.
Да - дозволяет избежать безтолковой траты деталей...

Ну как бы ничего не мешает вам задать паразитные емкости в явном виде, и все.
А вообще в большинстве случаев емкостные токи в трансах крайне незначительны, потому что емкости там крайне малые и диапазон рабочих напряжений тоже не шибко большой, при этом частотный предел более нескольких МГц так же мало кто на тут может преодолеть.
В остальном все моделируется и считается с точностью до тысячной после запятой, главное опишите модель корректно, трансы модельте с параметрами сердечников.
Силовые и сигнальные цепи нужно моделить с добавлением явных паразитных элементов, таких как индуктивность подводящих шин/проводов, а так же их сопротивления.

Согласен, можно разбить индуктивности на несколько сегментов и навесить емкостей - типа межобмоточные, но все равно криво получится.
А вот что емкостные токи в трансах крайне незначительны - не соглашусь, разность потенциалов - киловольты, частоты - за сотню кГц, следовательно и токи будут...

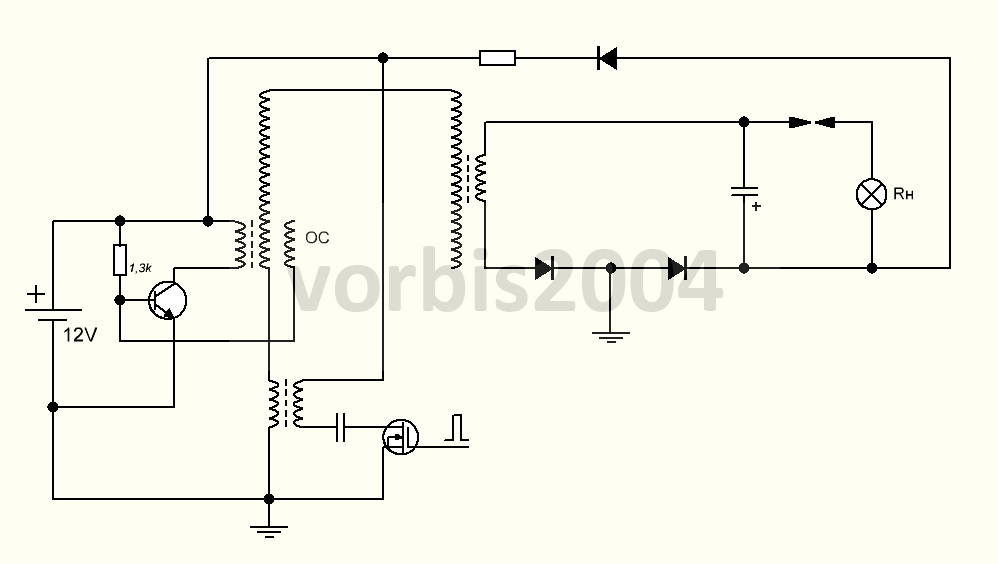

Да вот, к примеру схема в прицепе, самфй правый транс, не на пустом же месте такое придумано...

Ну да, не на пустом, но по мотивам... А смысл так заморачиваться?

Кто-то нарисовал и забыл, а вы носитесь как с откровением...

не откровение, но практический прием, позволяющий с открытой цепи получать передачу энергии

И снова таки - зачем нужен этот геморрой?

Extint Spin пишет: Согласен, можно разбить индуктивности на несколько сегментов и навесить емкостей - типа межобмоточные, но все равно криво получится.
А вот что емкостные токи в трансах крайне незначительны - не соглашусь, разность потенциалов - киловольты, частоты - за сотню кГц, следовательно и токи будут...
Да вот, к примеру схема в прицепе, самфй правый транс, не на пустом же месте такое придумано...

Схемка бред! Хотя бы представьте какой нужен разрядник, что бы запитать, к примеру, 5 кВт... Да и всё остальное в ней бред!

каждый видит в своем ракурсе...
я ж, всего лишь обратил внимание на возможность электрической индукции. Не магнитной!

Extint Spin пишет: каждый видит в своем ракурсе...
я ж, всего лишь обратил внимание на возможность электрической индукции. Не магнитной!

Электрическая индукция с помощью катушки индуктивности так же интересна как и магнитная в конденсаторе..
Это как в носу ковыряться...

Фсё прально, мы просто зарядили ёмкость..
