ТЕМА:

Возможно нужно посмотреть иначе, реле переключения не на самозапит... С источника на конденсатор, затем с конденсатора на первичную обмотку. И пусть "бодаются" в унисон, источник же подключен в никуда.
В "железе", IR2184 рассматриваю. 2-х тактный хорош. Как всегда "но".
Там после , если не изменяет память, 20-25 Гц ничего уже не отпускает, хотя "рычит". А вы про 50 Гц.

jay80 пишет:

На кабеле заземления 6в 25а
На фазе 220в,06а

Сам замерял?

Gonchar пишет:

Ну так это реле переключения на самозапит... один раз сработало и все... держит пока не выключат всю установку...Причем тут отработка контактором каждой синусоиды, это бред...!!!!В "банке" этого блока вообще небыло.Поскольку небыло самозапита!!!

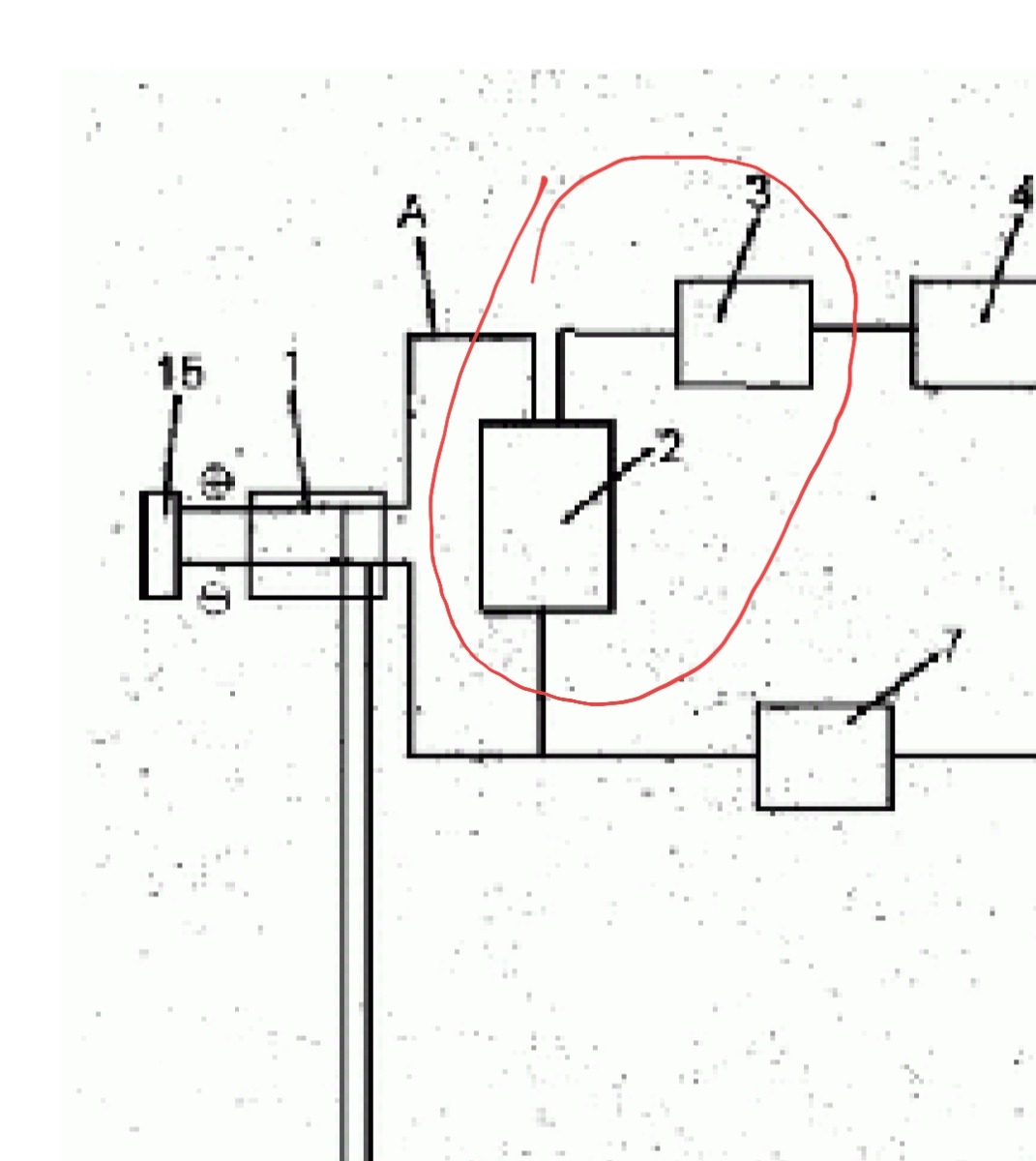

То, про что говорил Del, это не реле самозапита!Речь об этом:
(немного не правильно выделил на прошлом скрине)

mefodiy пишет:

Gonchar пишет:

На сколько я помню, кто-то из его команды или он сам сказал, что просто во время работы устройства оторвалось заземление...
А сгорел он... или просто произошел пробой по виткам или ещё чему-то..., сие уже не известно...

Если обрывается "земля"- прекращает работать усилитель тока, но нагрузка остаëтся подключеной...
Результат тот-же, сгорает дроссель ВЧ на источнике напряжения...

Каким образом усилитель тока продолжает работать если нагрузка подключена между источником и землёй?

.Возможно я ошибаюсь...
Да, нагрузка между выходом и землей, но есть ещё один отдельный провод с земли идущий в установку...

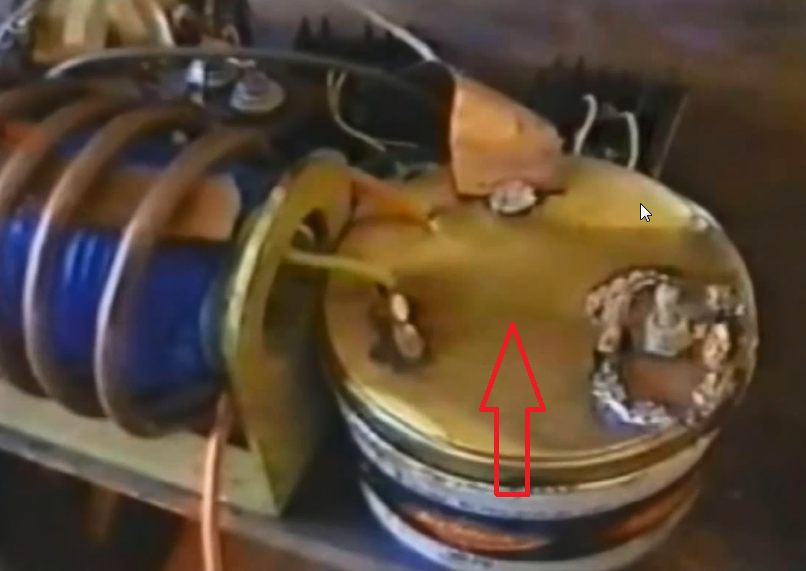

В банке он выныривает из под левого конца катушки и прикручен тоже к земле...

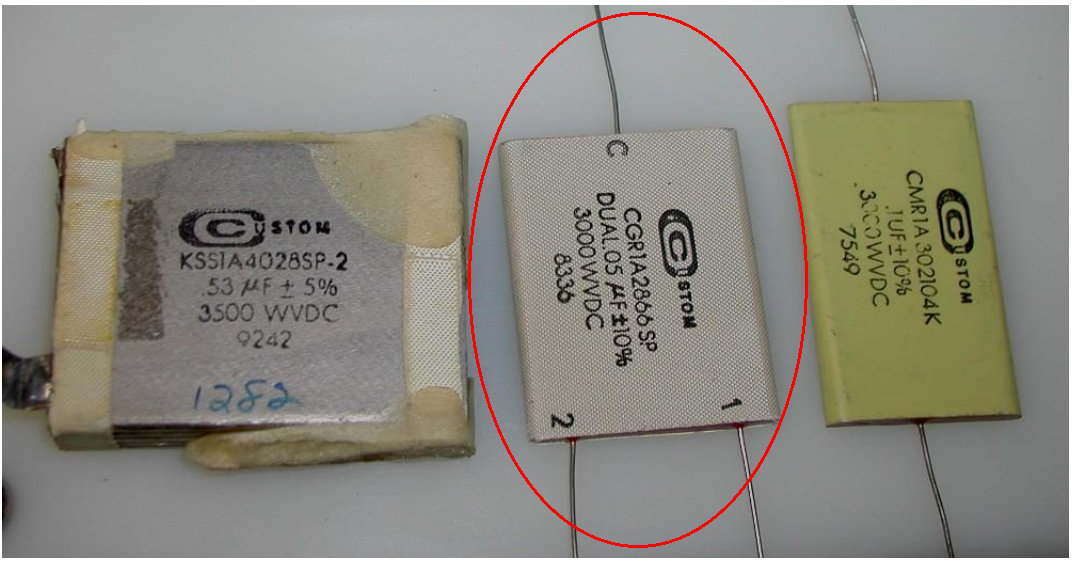

№2 в патенте - трехвыводной конденсатор в системе зажигания ГДТ (газотурбинных двигателей.)
(находил в каталогах производителя)

Alfic пишет:

...]То, про что говорил Del, это не реле самозапита!Речь об этом:...

Мое мнение 2 это блок питания... трансформатор, мост, конденсаторы...
Он указал уже выходной элемент - конденсатор...
Грузинская хитрость...!!!

Alexol пишет:

№2 в патенте - трехвыводной конденсатор в системе зажигания ГДТ (газотурбинных двигателей.)
(находил в каталогах производителя)

ВНИМАНИЕ: Спойлер!

Это вложение скрыто для гостей.
Пожалуйста, зарегистрируйтесь или войдите, чтобы увидеть его.

В чём смысл трёх выводов?

Gonchar пишет:

Alfic пишет:

...]То, про что говорил Del, это не реле самозапита!Речь об этом:...

Мое мнение 2 это блок питания... трансформатор, мост, конденсаторы...
Он указал уже выходной элемент - конденсатор...
Грузинская хитрость...!!!

Это не важно, что это конкретно, конденсатор на который подаётся постоянка или БП в сборе, главное, что с него выходит постоянка и идёт на прерыватель.
Пы. Сы.: Весь смысл в том, что на ВЧ генератор (4) должны подаваться 50 Гц (проще когда постоянка рваная на 50 Гц, сложнее если переменка, как говорил сам Капа).

Теперь есть понимание (надеюсь есть ), что приходит на первый фильтр (5).

Alfic пишет:

... (проще когда постоянка рваная на 50 Гц, сложнее если переменка, как говорил сам Капа).

Хмм...
Вроде не склеротик, но блин... не помню таких его слов...
А можно какую-то ссылку... если не затруднит...

Alfic пишет:

В чём смысл трёх выводов?

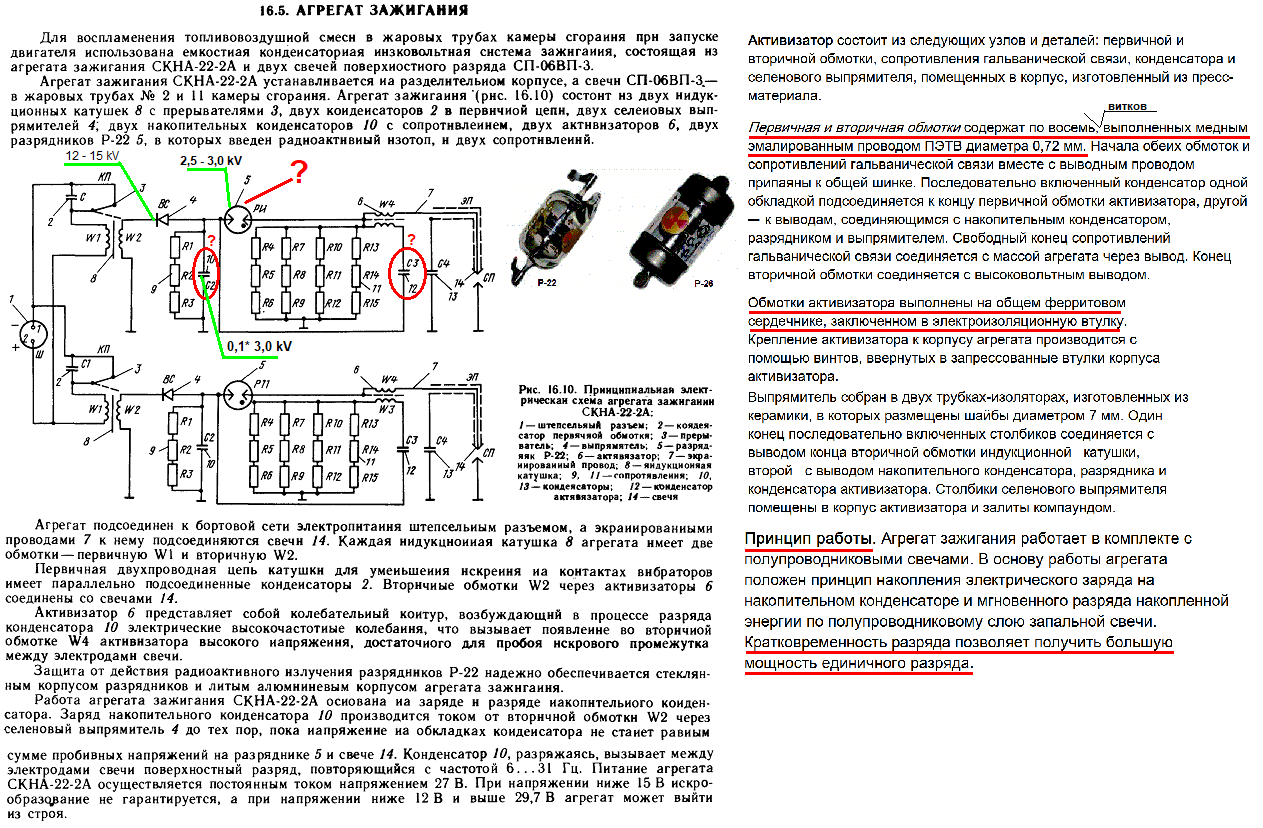

Хз. Возможно в том, как показано на схеме СКНА (см. куда подключен второй вывод активизатора)

Alexol пишет:

Возможно в том, как показано на схеме СКНА (см. куда подключен второй вывод активизатора)

Предыдущий pdf просто шикарен...
Там четко расписано, что вторая ёмкость в 10 раз меньше первой, типа для предварительной ионизации процесса.
А поскольку у них общая земля и общий режим, вот и объединили в одну форму...

Подобное делают с резистивными гребенками... когда нужно аккуратно подвесить/прибить кучу входов/выходов...

Alfic пишет:

mefodiy пишет:

Gonchar пишет:

На сколько я помню, кто-то из его команды или он сам сказал, что просто во время работы устройства оторвалось заземление...
А сгорел он... или просто произошел пробой по виткам или ещё чему-то..., сие уже не известно...

Если обрывается "земля"- прекращает работать усилитель тока, но нагрузка остаëтся подключеной...
Результат тот-же, сгорает дроссель ВЧ на источнике напряжения...

Каким образом усилитель тока продолжает работать если нагрузка подключена между источником и землёй?

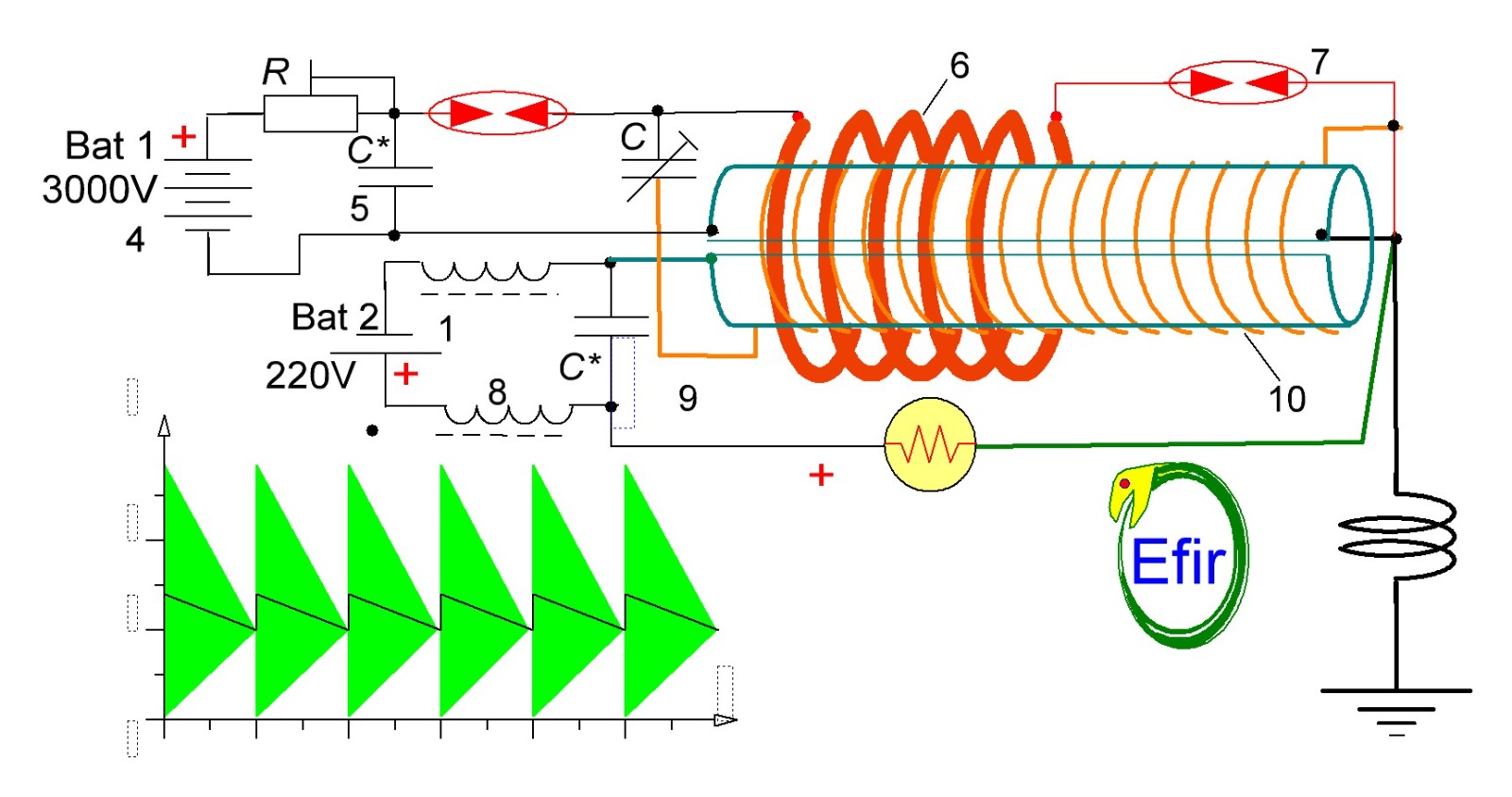

Нагрузка включена между источником напряжения и усилителем тока (один виток внутри контура, на схеме разрезаная алюминиевая труба).
В кабеле заземления нет большого тока. Там только прямая и отражëнные продольные (ударные) волны. ...

Gonchar пишет:

Там четко расписано, что вторая ёмкость в 10 раз меньше первой, типа для предварительной ионизации процесса.А поскольку у них общая земля и общий режим, вот и объединили в одну форму...Подобное делают с резистивными гребенками... когда нужно аккуратно подвесить/прибить кучу входов/выходов...

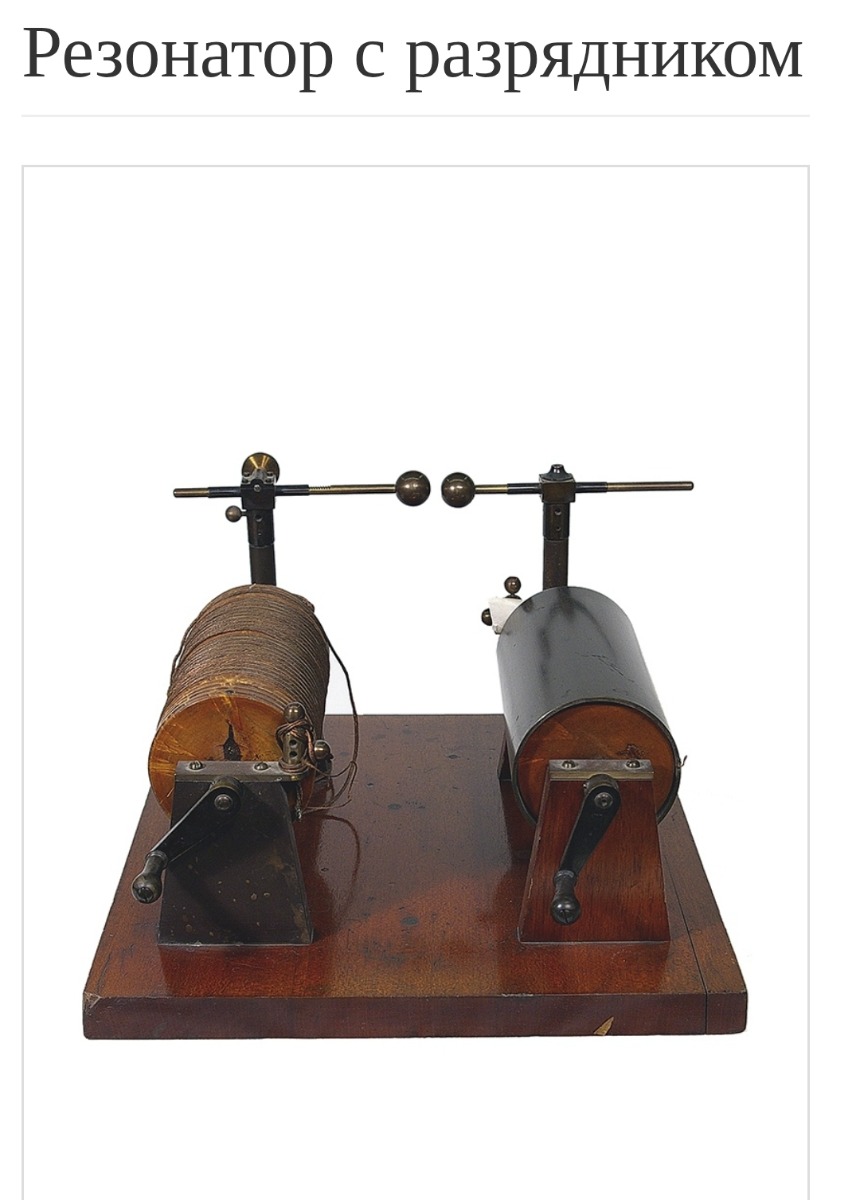

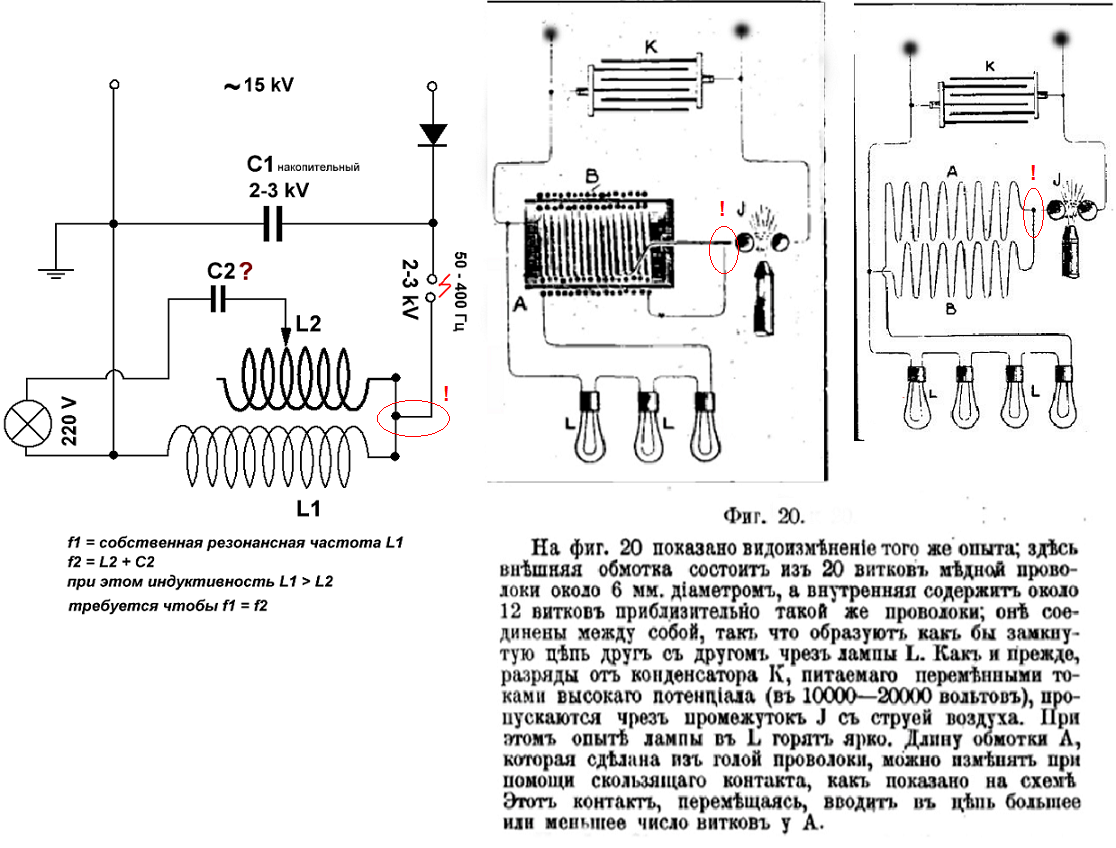

У Теслы есть что то подобное, там где последовательно включено несколько ламп накаливания, а вторая обмотка активизатора также используется для предионизации.

П.С. В свое время, мне мужики не дали блок зажигания с таким разрядником. Они у них целиком сдаются на утилизацию в еще запаянном виде. В крайнем случае, технарь должен сдать на склад именно этот разрядник. Узел строгой отчетности. Понятно почему. Со слов технарей, после пуска двигателя, потребление СКНА равно практически нулю. Может в этом что то и есть, если вспомнить, что первые свои генераторы Тариэль испытывал на Тбилисском авиазаводе (там где МИГи ремонтируют), а потом на Кутаисском (там где вертолеты). Хз
