ТЕМА:

Господа!
не ругайтесь пожалуйста.
для экспов понадобился магнитный усилитель.
нашёл тум ак5 11УЗ
ни когда не имел дел с магнитными усилителями,в инете про конкретную модель практически ничего нет.
подскажите пожалуйста как его нужно подключать,обмоток много аж глаза разбегаются.

Profinrus пишет:

Господа!
не ругайтесь пожалуйста.
для экспов понадобился магнитный усилитель.
нашёл тум ак5 11УЗ
ни когда не имел дел с магнитными усилителями,в инете про конкретную модель практически ничего нет.
подскажите пожалуйста как его нужно подключать,обмоток много аж глаза разбегаются.

Тут посмотри www.155la3.ru/magnit...lifier.htm

марк спасибо!
а что если в банке у Капы магнитный усилитель спрятан!

TPA пишет:

Вы пропускаете самое главное. вокруг Земли магнитное поле. может оно дает обратку к облакам, Капа говорил об сгоревшем электромагните. зачем ему в схеме электромагнит.

Капанадзе отвечал на вопросы журналиста. Чтобы ему было более понятно Капанадзе сказал: "... сгорел электромагнит... ". Если бы он сказал, что сгорел дроссель ВЧ, ему бы пришлось объяснять что это такое (а может он его таковым и считал)...
Да, если нагрузку включить до появления искры в разряднике, сгорит дроссель ВЧ, потому что вся нагрузка ляжет на источник напряжения (он сработает как предохранитель)...

На сколько я помню, кто-то из его команды или он сам сказал, что просто во время работы устройства оторвалось заземление...
А сгорел он... или просто произошел пробой по виткам или ещё чему-то..., сие уже не известно...

Gonchar пишет:

На сколько я помню, кто-то из его команды или он сам сказал, что просто во время работы устройства оторвалось заземление...
А сгорел он... или просто произошел пробой по виткам или ещё чему-то, сие уже не известно...

Контактор у него электромагнитный, реле по нашему, что не понятного ? Идет волна 50 герц, замыкается контакт на ВЧ модулятор. Волна ушла, контакт отпустило. Транзистором проще, но с электроникой у грузинов проблемы.

DELAMORTO пишет:

Gonchar пишет:

На сколько я помню, кто-то из его команды или он сам сказал, что просто во время работы устройства оторвалось заземление...
А сгорел он... или просто произошел пробой по виткам или ещё чему-то, сие уже не известно...

Контактор у него электромагнитный, реле по нашему, что не понятного ? Идет волна 50 герц, замыкается контакт на ВЧ модулятор. Волна ушла, контакт отпустило. Транзистором проще, но с электроникой у грузинов проблемы.

Да нууу...
Это уже совсем какой-то треш описан...

У любого реле/контактора есть:
- напряжение срабатывания и удержания... и оно довольно высоко на амплитуде синусоиды находиться...
- время срабатывания и отпускания... и оно тоже относительно не маленькое...

Там уже куча синусоид на шару пробежит, пока этот контактор сработает...!!!
Про шум при такой его работе и износе, даже не буду вспоминать...!!!

Есть вибропреобразователи напряжения, но у них немного другая специфика... и это довольно габаритная и капризная штука...

На кабеле заземления 6в 25а
На фазе 220в,06а

Gonchar пишет:

На сколько я помню, кто-то из его команды или он сам сказал, что просто во время работы устройства оторвалось заземление...
А сгорел он... или просто произошел пробой по виткам или ещё чему-то..., сие уже не известно...

Если обрывается "земля"- прекращает работать усилитель тока, но нагрузка остаëтся подключеной...
Результат тот-же, сгорает дроссель ВЧ на источнике напряжения...

Gonchar пишет:

DELAMORTO пишет:

Gonchar пишет:

На сколько я помню, кто-то из его команды или он сам сказал, что просто во время работы устройства оторвалось заземление...
А сгорел он... или просто произошел пробой по виткам или ещё чему-то, сие уже не известно...

Контактор у него электромагнитный, реле по нашему, что не понятного ? Идет волна 50 герц, замыкается контакт на ВЧ модулятор. Волна ушла, контакт отпустило. Транзистором проще, но с электроникой у грузинов проблемы.

Да нууу...
Это уже совсем какой-то треш описан...

У любого реле/контактора есть:
- напряжение срабатывания и удержания... и оно довольно высоко на амплитуде синусоиды находиться...
- время срабатывания и отпускания... и оно тоже относительно не маленькое...

Там уже куча синусоид на шару пробежит, пока этот контактор сработает...!!!
Про шум при такой его работе и износе, даже не буду вспоминать...!!!

Есть вибропреобразователи напряжения, но у них немного другая специфика... и это довольно габаритная и капризная штука...

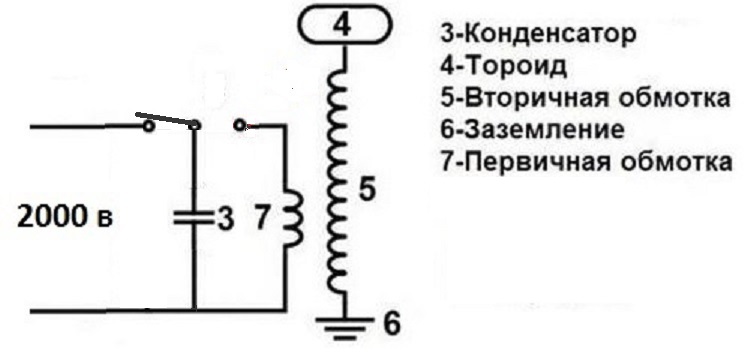

Открываем патент, смотрим на конденсатор, который переключается от источника на схему. Еще варианты ? Не усложняйте банку, там вообще ничего нет....ну почти.

Ну так это реле переключения на самозапит... один раз сработало и все... держит пока не выключат всю установку...
Причем тут отработка контактором каждой синусоиды, это бред...!!!!
В "банке" этого блока вообще небыло.
Поскольку небыло самозапита!!!

jay80 пишет:

На кабеле заземления 6в 25а

Частоты на кабеле заземления интересные должны быть...

Возможно нужно посмотреть иначе, реле переключения не на самозапит... С источника на конденсатор, затем с конденсатора на первичную обмотку. И пусть "бодаются" в унисон, источник же подключен в никуда.
В "железе", IR2184 рассматриваю. 2-х тактный хорош. Как всегда "но".
Там после , если не изменяет память, 20-25 Гц ничего уже не отпускает, хотя "рычит". А вы про 50 Гц.

jay80 пишет:

На кабеле заземления 6в 25а
На фазе 220в,06а

Сам замерял?

Gonchar пишет:

Ну так это реле переключения на самозапит... один раз сработало и все... держит пока не выключат всю установку...Причем тут отработка контактором каждой синусоиды, это бред...!!!!В "банке" этого блока вообще небыло.Поскольку небыло самозапита!!!

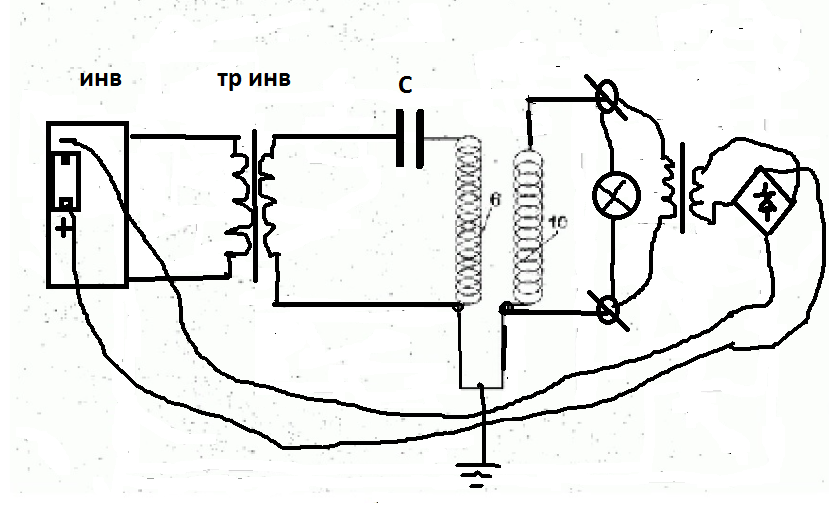

То, про что говорил Del, это не реле самозапита!Речь об этом:
(немного не правильно выделил на прошлом скрине)
