ТЕМА:

Подойдет ВЧ ток ампер 10 для начала напряжение не важно, с частотой под 300кгц. Хотя бы с этого начните.

Вот кто соберет, тому покажу такой "фокус" от которого челюсть на пол упадет.

DELAMORTO пишет:

Вот кто соберет, тому покажу такой "фокус" от которого челюсть на пол упадет.

Звучит как угроза
Пойду я лучше дальше своего ИА реанимировать )))

DELAMORTO пишет:

Подойдет ВЧ ток ампер 10 для начала напряжение не важно, с частотой под 300кгц. Хотя бы с этого начните.

Ну так ты,по данной схеме на выходе имеешь не ток,а определенное значение мощности!!!
Ты уж определись,ТОК или мощность..
И выходной каскад,как бы не нагружен..Режим ХХ..
Если конечно ,выходной трансформатор не работает в режиме насыщения..(со всеми вытекающими).
И даже в таком случае,на выходе будет съем мощости (плюс потери на насыщение первичного контура)..
Не хера не понятно,но очень интересно..
Если уж снимать ТОК, то через ТТ(трансформатор тока) путем замыкания выходной обмотки,чере сопротивление(на нужное знчение ТОКА.
Без ввода в насыщения сердечника трансформатора..

mishail71 пишет:

DELAMORTO пишет:

Подойдет ВЧ ток ампер 10 для начала напряжение не важно, с частотой под 300кгц. Хотя бы с этого начните.

Ну так ты,по данной схеме на выходе имеешь не ток,а определенное значение мощности!!!
Ты уж определись,ТОК или мощность..
И выходной каскад,как бы не нагружен..Режим ХХ..
Если конечно ,выходной трансформатор не работает в режиме насыщения..(со всеми вытекающими).
И даже в таком случае,на выходе будет съем мощости (плюс потери на насыщение первичного контура)..
Не хера не понятно,но очень интересно..
Если уж снимать ТОК, то через ТТ(трансформатор тока) путем замыкания выходной обмотки,чере сопротивление(на нужное знчение ТОКА.
Без ввода в насыщения сердечника трансформатора..

Ты дебил?

Возможно...
Но судя по тому что ты выкладываешь,как минимум нас двое!!!
Так как ,я не разумею,как на выходе данной схемы может быть просто ТОК?
Когда там ,выходная мощность... P=U*I

DELAMORTO пишет:

Подойдет ВЧ ток ампер 10 для начала напряжение не важно, с частотой под 300кгц. Хотя бы с этого начните.

Вторичка то повышающая или понижающая?

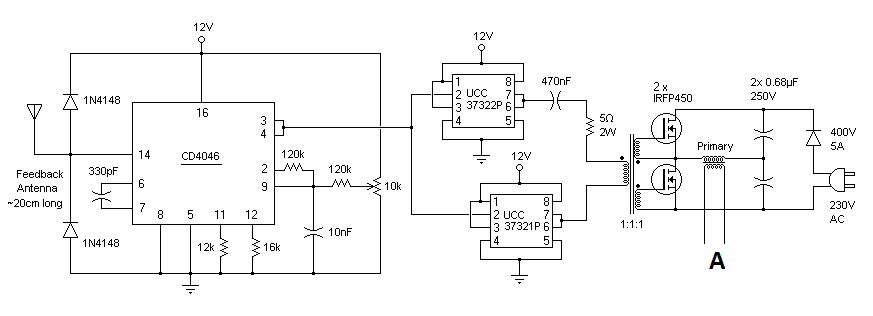

Вообще это очень известная схема ТТ с обратной связью, на выходе в оригинале повышающая вторичка. На выходе будет модуляция 50Гц, но мощность так себе, раза в 2 меньше чем могла бы быть, зато с модуляцией.

А самое главное, многие эти схемы делали и пока не узнают какой положительный эффект из этого должен выйти никто делать не будет. Миньоны перевелись.

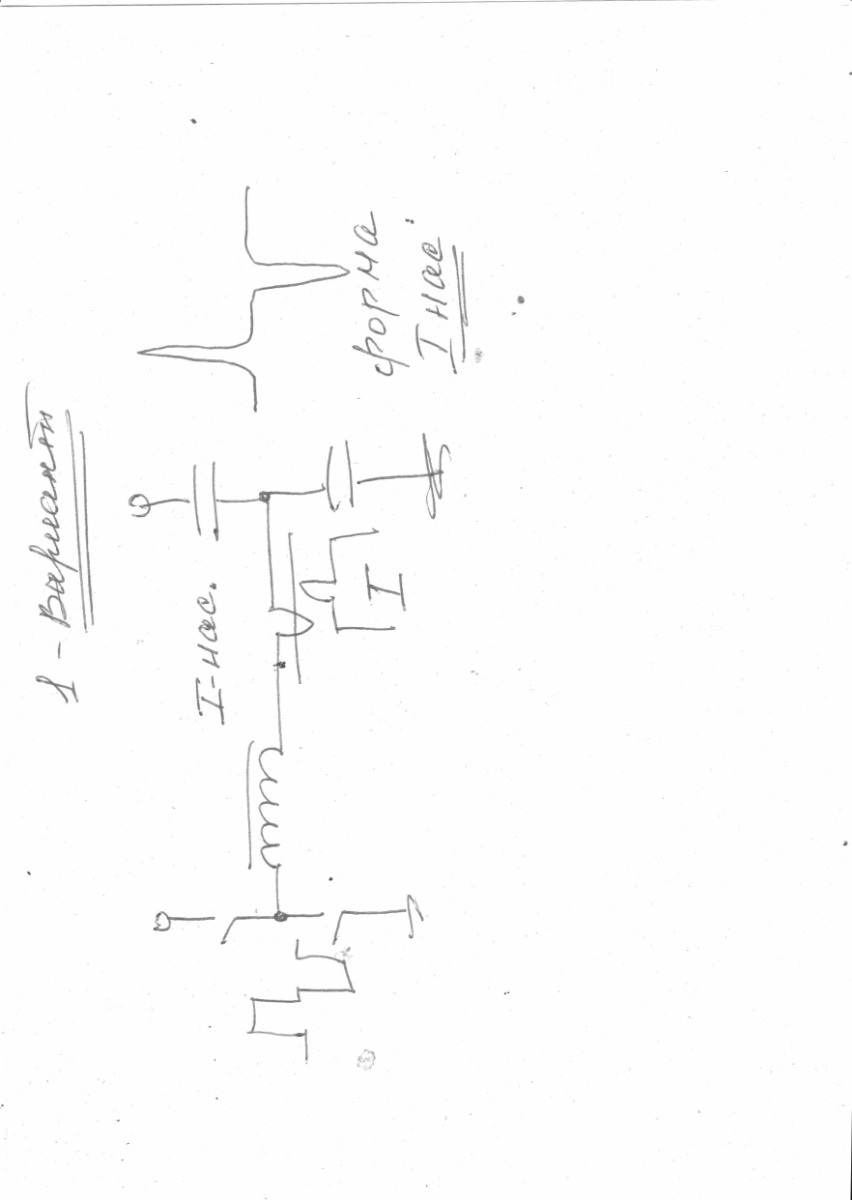

Как вариант...В данном случае,тут действительно будет ТОК,а не мощность!!
Пардон,по схеме электролиты...
Второй вариант,это тот же схематоз,только с добавлением резонансной емкости(последовательный резонанс)..
И гармоническая форма тока.
Если мы говорим за ТОК на выходе,а не за мощность..
А у тебя Вадик,на выходе мощность!!!

DELAMORTO пишет:

Вот кто соберет, тому покажу такой "фокус" от которого челюсть на пол упадет.

А какой такой "фокус-челюсть-на пол", 100 квт от кроны? Я могу собрать, был бы смысл...

Alfic пишет:

DELAMORTO пишет:

Подойдет ВЧ ток ампер 10 для начала напряжение не важно, с частотой под 300кгц. Хотя бы с этого начните.

Вторичка то повышающая или понижающая?
Вообще это очень известная схема ТТ с обратной связью, на выходе в оригинале повышающая вторичка. На выходе будет модуляция 50Гц, но мощность так себе, раза в 2 меньше чем могла бы быть, зато с модуляцией.
А самое главное, многие эти схемы делали и пока не узнают какой положительный эффект из этого должен выйти никто делать не будет. Миньоны перевелись.

"Модуляция 50 герц" там только за счёт диода в проводе от розетки, так то её модуляцией назвать очень сложно.
Да и ставить целую СD 4046 в качестве драйвера для UCC - это глупость.
Из пушки по воробьям.
Одного элемента триггера Шмидта с резистором обратной связи вполне хватает, чтобы заменить CD 4046, точно так же генерирует и захватывает частоту.
А регулировкой постоянного смещения на входе этого триггера можно менять фазу захвата, вплоть до разворота.
И как совершенно правильно замечено, у многих эти схемы давно изготовлены, даже не в единичном экземпляре.

Да мне не модуляция нужна, мне нужно 10 ампер с трансформатора высокой частотой. Все просто как мир юрского периода. Как сложить ВЧ ток и НЧ амплитуду (напряжение)Схема. Что видим- емкость, для ВЧ тока она провод- почти 0 ом, для НЧ амплитуды сопротивление в килоомы.ВЧ ток НЧ амплитуда в такой схеме складываются, причем как на картинке!

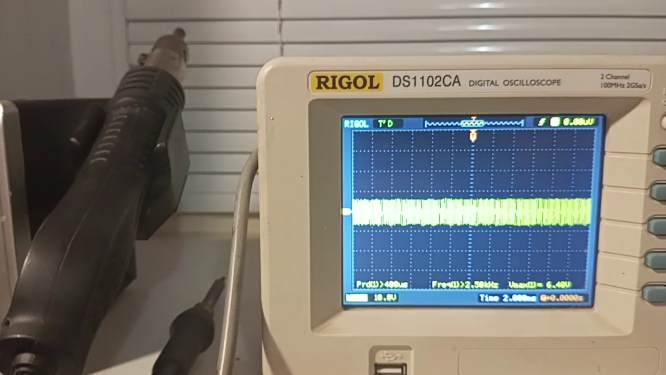

ВЧ ток выглядит так -

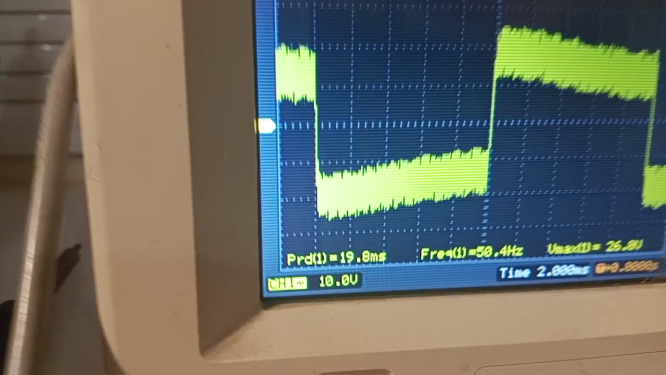

А вот он сложенный с амплитудой НЧ

DELAMORTO пишет:

Подойдет ВЧ ток ампер 10 для начала напряжение не важно, с частотой под 300кгц. Хотя бы с этого начните.

вы все Вадика не поняли, он нарисовал, подключённый АМПЕРМЕТР ко вторичке,
можно взять индукционку, положить на неё катушку, и замкнуть на амперметр, но там от 40-70 кгц

Высокая частота нужна как раз чтобы разница была для емкости, иначе не будет сложения, индуктивность и сопротивление вторички трансформатора убьет ток.
На видео щуп 1 к 10 , напруга на лампе 260 вольт. На трафе емкость неправильная, но даже с ней можно сложение показать импульсного тока и 50 герц напряжения.


Качер дает какой то ток, но что то мне подсказывает он там нафиг не нужен....Отдельно делить аккумулятор на ВЧ ток и НЧ инвертор, а затем складывать как я рисовал.

DELAMORTO пишет:

Да мне не модуляция нужна, мне нужно 10 ампер с трансформатора высокой частотой. Все просто как мир юрского периода. Как сложить ВЧ ток и НЧ амплитуду (напряжение)Схема. Что видим- емкость, для ВЧ тока она провод- почти 0 ом, для НЧ амплитуды сопротивление в килоомы.ВЧ ток НЧ амплитуда в такой схеме складываются, причем как на картинке!
ВЧ ток выглядит так -

А вот он сложенный с амплитудой НЧ

Если бы так работало, все давно бы были с БТГ.

Alfic пишет:

Если бы так работало, все давно бы были с БТГ.

А если типа так?)
