ТЕМА:

ANT пишет: Так нарисуите схему.

чтоб здешние пасквилисты получили все готовое..?
В начале всей этой эпопеи я тоже троллил Расаветра, но старался вникнуть в его советы - "поверил не веря".
И чем больше вникал, тем больше убеждался в правильности выбранного направления.
В генераторе Расаветра реализован чистый эффект (несколько), без заморочек и прочей навесной мишуры, отвлекающей внимание от основного. Схема чрезвычайно лаконична и проста, потому гениальна.
И вы предлагаете так просто отдать знание пашу ? - они-ж тут-же втопчут это в грязь!
Признаться, я на распутье... по первой думал: решу-выложу. Но чем больше общаюсь, тем меньше желания быть благодетелем. Как показывает история, дело это не благодарное.
С другой стороны, наблюдения показывают, что вскоре это произойдет и без моего участия.

Ацюковский-Дергай пишет: А что такое УРК ? Я знаю бывает Уважаемый УКР....

-Привет! УРК это один из участников сайта.Это я его назвал Уважаемый отвечая на его вопрос. -Уважаемый Диод.Откуда такое нетерпение к Расаветре.Завидуйте что я Гениальнейший среди Гениев. Напрасно.Мой крест тяжёлый .

PACABETPA, прошло уже много времени, забываются тонкости. Помню вы говорили, что частота должна быть не ниже 100кГц или даже выше? Получается, что даже если у кого то и схема совпадет, так не заработает из за низкой частоты, например. Зачем высокая частота, что бы радиоволна создавалась, или для чего?

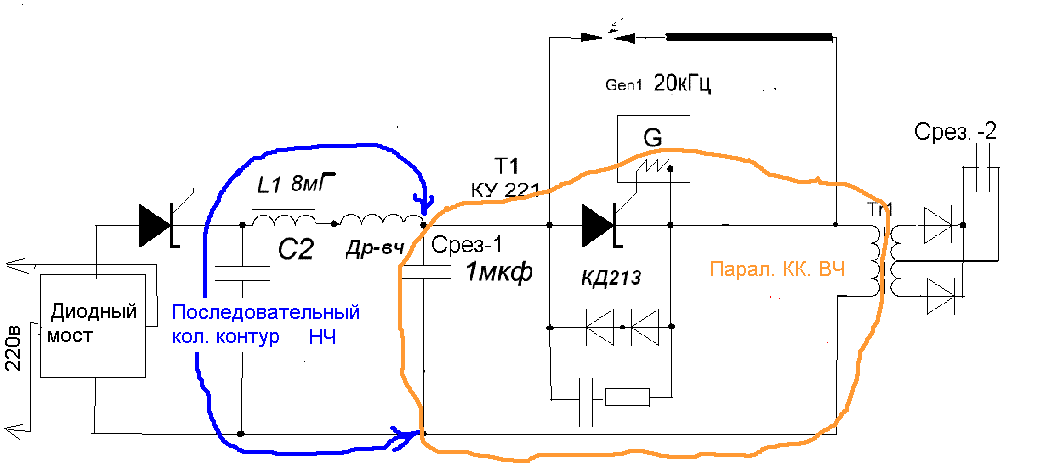

Показывал я в самом начале вот эту схему, но подумал что она не подходит. Теперь читаю о заряде -разряде конденсатора по кругу, так в этой схеме тоже так.

На С2, пульсирующая постоянка с частотой 100Гц.
Т1, срабатывает как пороговый элемент, почти в пике импульсов 100Гц, создает пачки с частотой 15-25кГц.
После того как тиристор закрывается , обмотка Тр1 начинает генерировать несколько колебаний на частоте около 600кГц, так как контурный конденсатор отключается от Тр1, после запирания тиристора, частота повышается и эти колебания через диоды КД213 , полупериод, заряжают контурный конденсатор С1 до высокого напряжения. Выше чем от БП.
На вторичку Тр1 подключена импульсная нагрузка. Срабатывает при заряде С-рез2

Тут правда нужно ещё добавить что контур Рез-2 работает ещё и как радиопередатчик, а диодній мост, как приемник, напоминает ,пакетную,, передачу.

PACABETPA пишет: -Привет УРК. По схеме с тиристором энергия делает полукруг а не круг.Когда тиристор открыт происходит перезарядка С1 и одновременно идёт ток с С2. Всё-БТГ приказал жить.(точнее он даже и не родился).Конечно в эту схему можно включить кучу ключей чтобы получилось движение энергии по кругу но и тогда получится ерунда. В этой схеме нет усилителя по току.Только он даёт движение по кругу энергии конденсатора. Теперь по частоте. Высокая частота даёт возможность применять малые ёмкости кондеров и индуктивности.При низкой частоте габариты установки получаются большими и тяжёлыми. Поэтому я проверял катушку в 9 витков на частоте 100000гц.Оказалось что 20киловатт может держать.(правда с перегревом)

Верно заметил УСИЛИТЕЛЬ ТОКА, является ключевым, а ток это магнитный поток (магнитная индукция) пересекающий сечение проводника включенного в контур.
У КАПЫ в его патенте, во вторичной цепи в блок схеме, за номером [9] значится УСИЛИТЕЛЬ ТОКА, кой все проигнорировали. бо невдомЁк как сие может фуНЦИклировать.
Самое интересное, что перво наперво считается выходной контур на нагрузку. И по самым что ни на есть классическим правилам.

...Верно заметил УСИЛИТЕЛЬ ТОКА, является ключевым...

Простой понижающий трансформатор - УСИЛИТЕЛЬ ТОКА (и уменьшитель напряжения). но он НЕ пропускает постоянку, а хорошо известный в ламповых передатчиках П-контур (или CLC- контур)может пропустить постоянку и усиливает ток в нагрузке.
Небольшая входная ёмкость С1, заряженная до высокого напряжения зарядит через индуктивность L большей величины выходную ёмкость С2 до меньшего напряжения, увеличивая ЗАРЯД на С2 в корень квадратный из отношения С2/С1 с передачей энергии порядка (0,7-0,95). А увеличение ЗАРЯДА = усилению ТОКА. Разряд С1 надо проводить НЕ ПОЛНОСТЬЮ, так как энергия пропорциональна квадрату напряжения.

tokar_ev пишет:

...Верно заметил УСИЛИТЕЛЬ ТОКА, является ключевым...

Простой понижающий трансформатор - УСИЛИТЕЛЬ ТОКА (и уменьшитель напряжения). но он НЕ пропускает постоянку, а хорошо известный в ламповых передатчиках П-контур (или CLC- контур)может пропустить постоянку и усиливает ток в нагрузке.
Небольшая входная ёмкость С1, заряженная до высокого напряжения зарядит через индуктивность L большей величины выходную ёмкость С2 до меньшего напряжения, увеличивая ЗАРЯД на С2 в корень квадратный из отношения С2/С1 с передачей энергии порядка (0,7-0,95). А увеличение ЗАРЯДА = усилению ТОКА. Разряд С1 надо проводить НЕ ПОЛНОСТЬЮ, так как энергия пропорциональна квадрату напряжения.

Преобразование с понижением одной составляющей мощности усиление тока но при этом меняются и показатели для цепи.
Магнитный усилитель тоже как бы усилитель, а по сути для выходной цепи, что имеем.
У КАПЫ усилитель тока не меняет параметров напряжения выходной цепи а добавляет Амперов вв вторичную цепь, вот нам и Нужно умножение мощности на выходе. Вот как это сделать!!??!! и есть задача и она лежит в области элементарных манипуляций электродинамики, электромеханики, с четким соблюдением закона Ома. Лично у меня такое убеждение и свои наметки.

diod пишет:

mishail71 пишет:

Danunax пишет: mishail71 а я помню тройку лет назад какойто mishail71 показывал трансформатор и говорил что это бтг
так шо Миша, всё в норме, в палате есть царь, без царя то никуды все мы тут с одного дерева упавшие

И теперь конкретно для вас!!!
Попробуйте,повторите этот не хитрый экс..
Многое поймете,о принципе работы и трансформации энергии.
По поводу "царя",мне фиолетово!
Меня одно беспокоит,что те кто с дерева упавшие,до сих пор так там (под деревом) и лежат..

Михаил, а где посмотреть данные про этот эксперимент? Спасибо!

воттутвота

PACABETPA пишет: Думаю что теперь станет понятнее что к чему.

расаветра в этой установке акум только для старта? ели да то выключатель надо для ясности нарисовать если нет то опишите каким образом акум заряжается если от него установка работает у меня упс высасывает акум не смотря на то что на нем висит зарядка от сети 220

PACABETPA пишет: Привет! У Вас дружище источник и электролит одновременно разряжаются через ключ.При закрытом ключе вторичка заряжает АКБ а он электролит.Будет рекуперация дай бог процентов 40.И всё. Это Вам надо? По этой схеме как только ключь откроется идея БТГ сразу умрёт. Смотрите видио (Мгновенный заряд конденсатора. Быстрый заряд конденсатора.итд) Откажитесь от зарядки кондера токовым способом. Вот например Васмус заряжает конденсаторы не током а зарядом.Разницу улавливаете.Догадайтесь откуда он берёт заряды?

Увы, но на этот пост Расаветры так никто и не обратил внимания.

Могу предположить, что "усилитель тока" это совокупность каких то процессов, скорее коммутационных, а не отдельно выполненный "девайс".

Без токовый заряд конденсатора это бред,так как конденсатор заряжается(приобретает потенциальную или реактивную энергию)за счет перемещения электрического заряда в его объем(или кинетической энергии движущегося заряда или энергии тока)Хотя сам заряд можно привлечь в конденсатор,не обязательно из того же источника откуда берется энергия для его привлечения.

Мне тоже кажется что без тока никак. Но все ли мы знаем об электричестве?
Вот 4 схемы заряда:

две правые - неклассические.
И еще - греется ли диодная вилка? - не греется

В обще-то эта тайна прописана в любом учебнике . "Сила тока пропорциональна скорости упорядоченного движения заряженных частиц."

tolyan пишет: Расаветра пост #38684 ответь

Привет дружище! Зачем Вы хотите отключить в этой схеме АКБ? А как вы думаете управлять транзисторами впервом и особенно во втором контурах.Он вам сильно мешает в работе? ВЫ пишите много потребляет первый контур.Скажу почему. Вы второй собрали и подключили неправильно вот и даже АКБ дохнет.Что у вас там второй его схему покажите.
