В данном случае - желания совпали. Мне самому давно хотелось сделать нормальный скан провода с током.
Не хватало чувствительности датчика. Для возможности нормального сканирования МП проводника с током нужно было увеличить чувствительность датчика почти на 3 порядка. Реализовать такое оказалось возможно, хотя и непросто. Зато теперь есть чем сканировать источники слабых полей

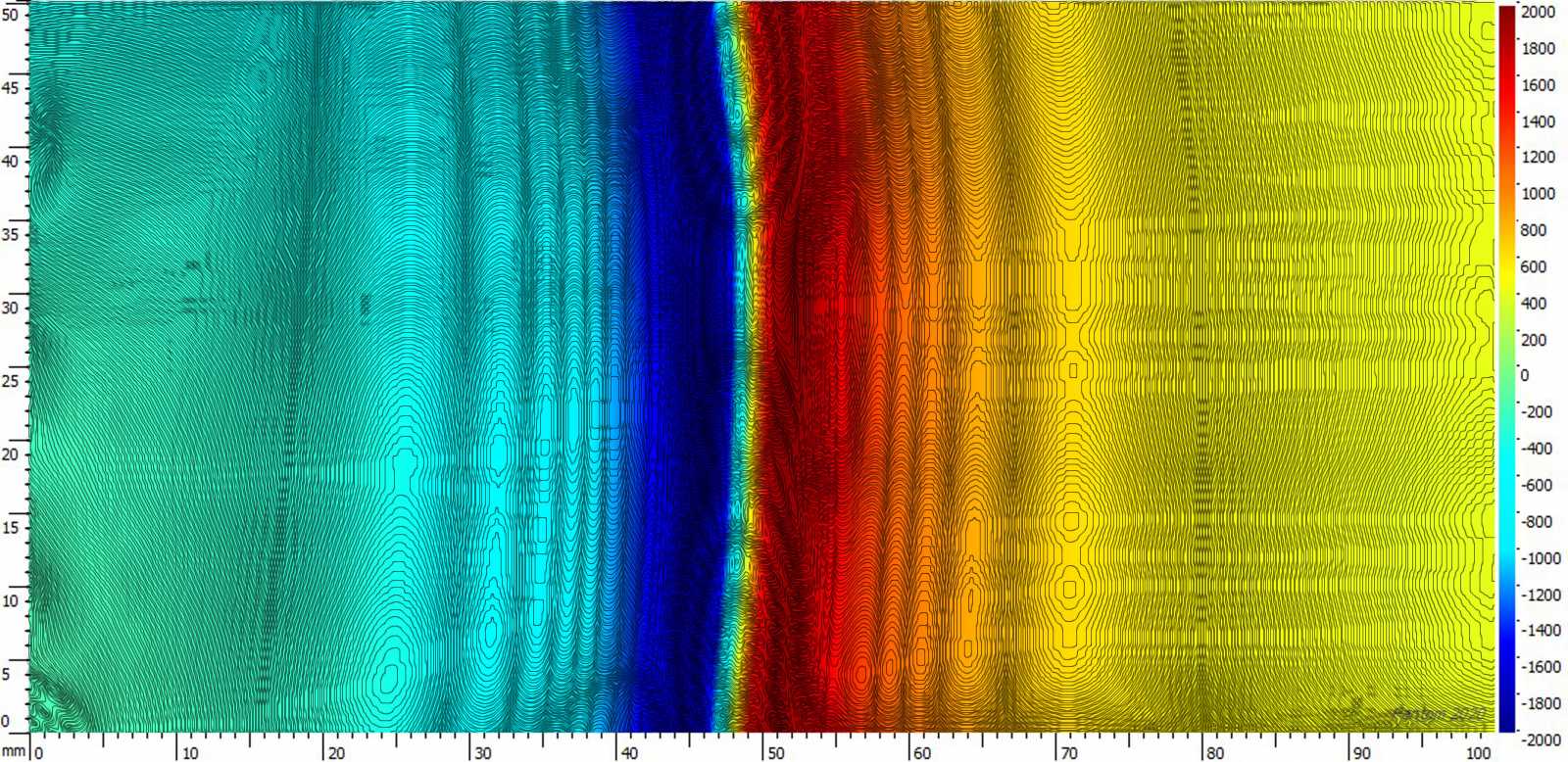

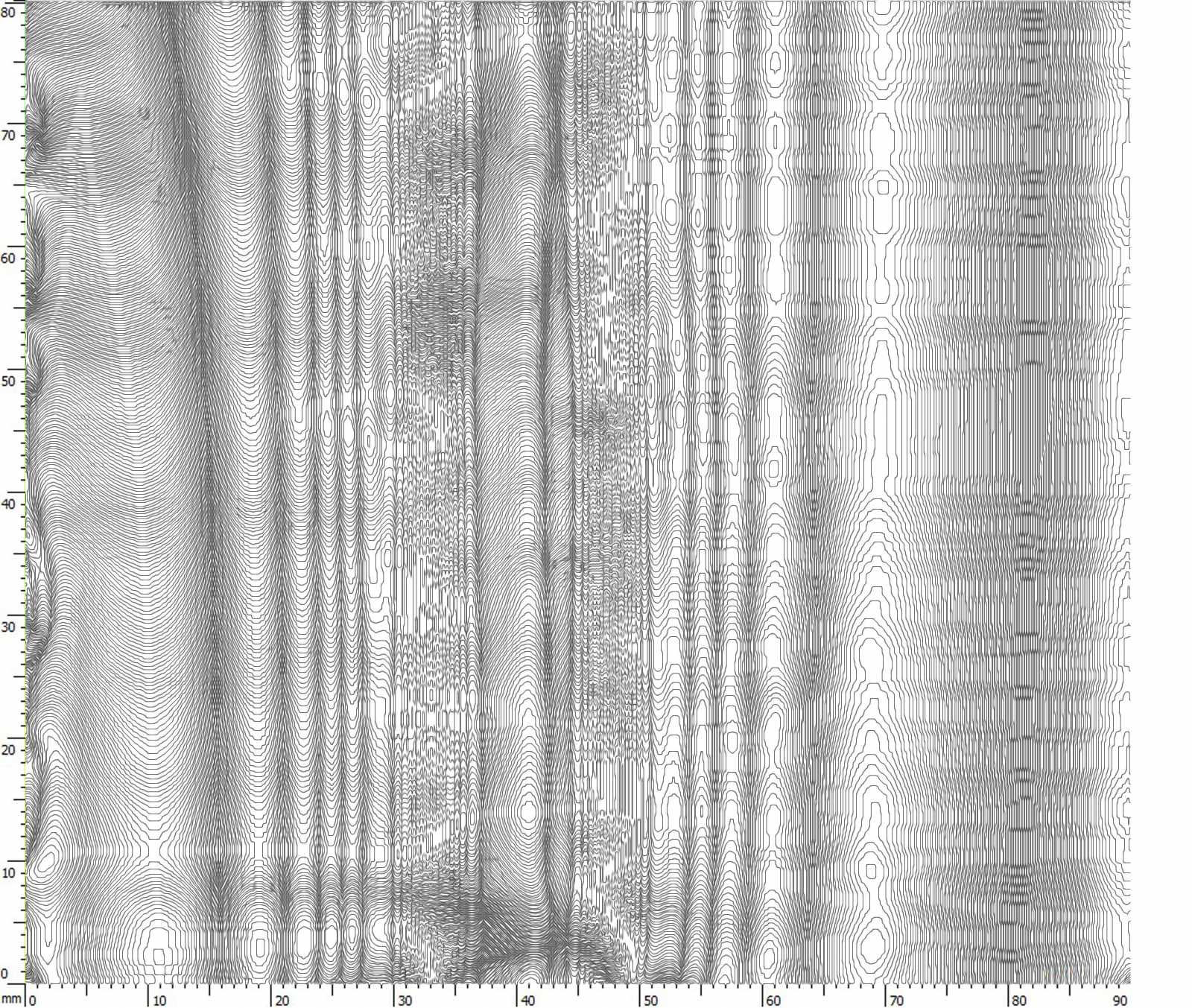

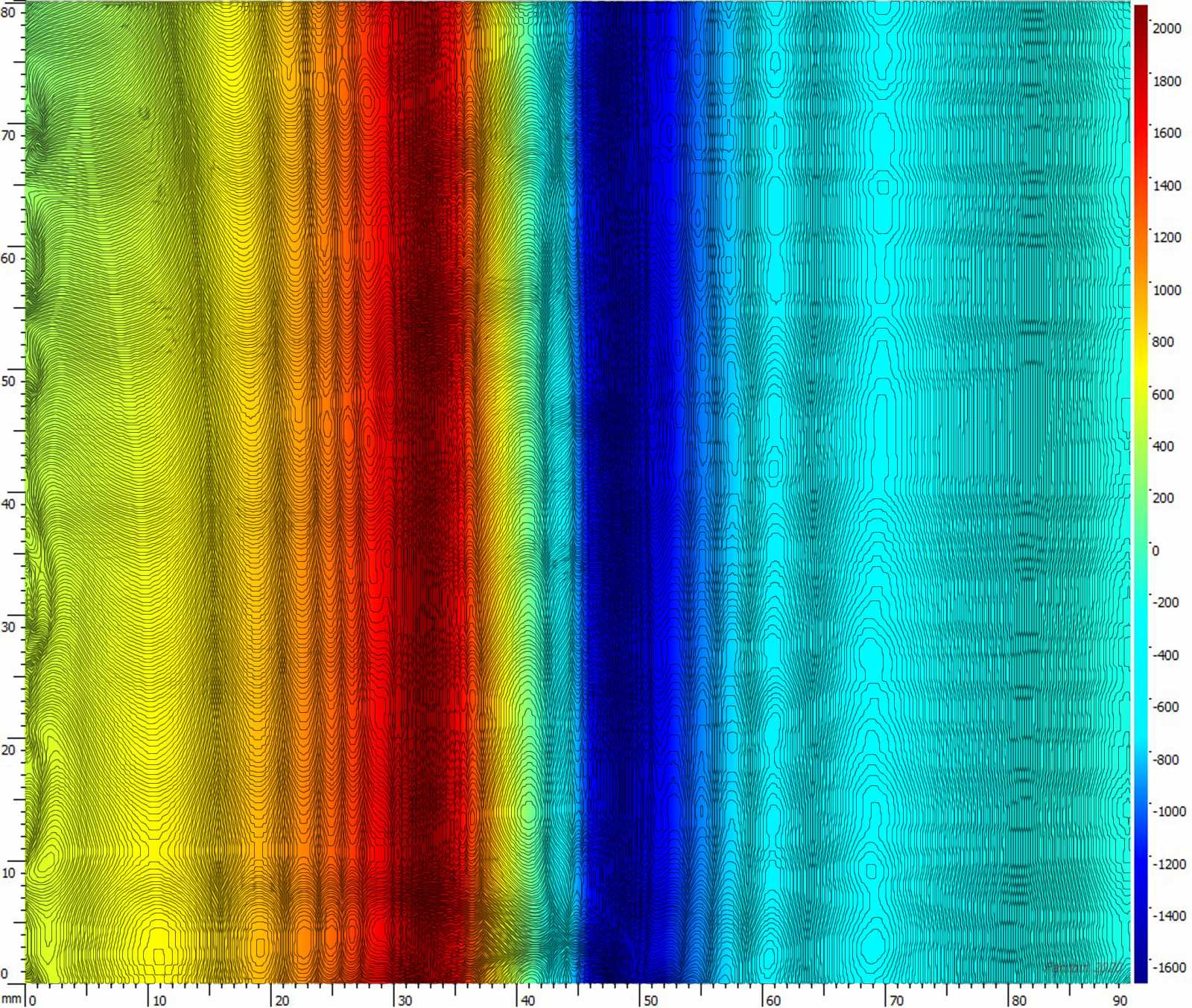

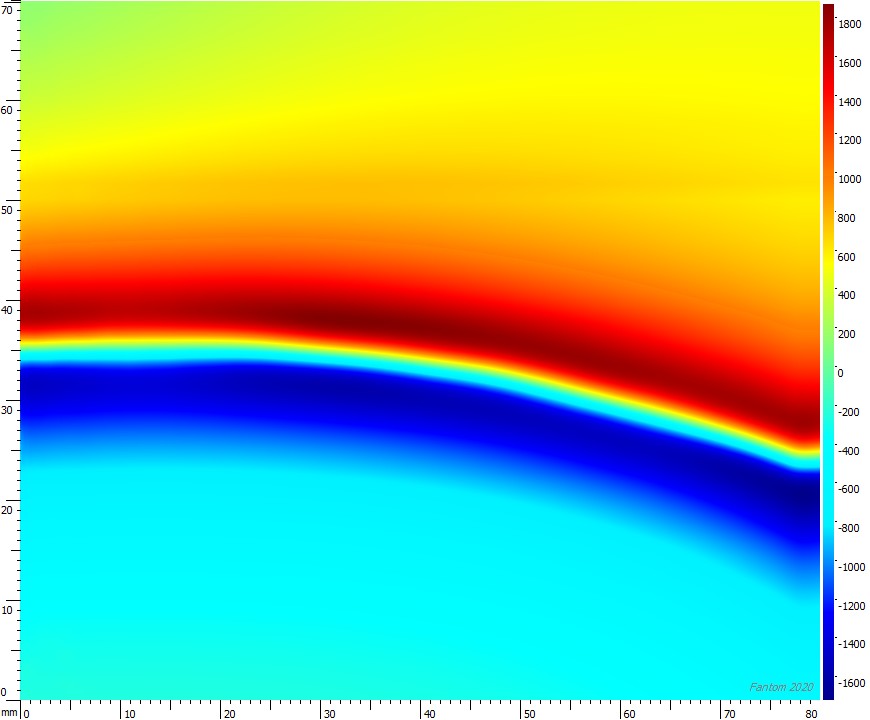

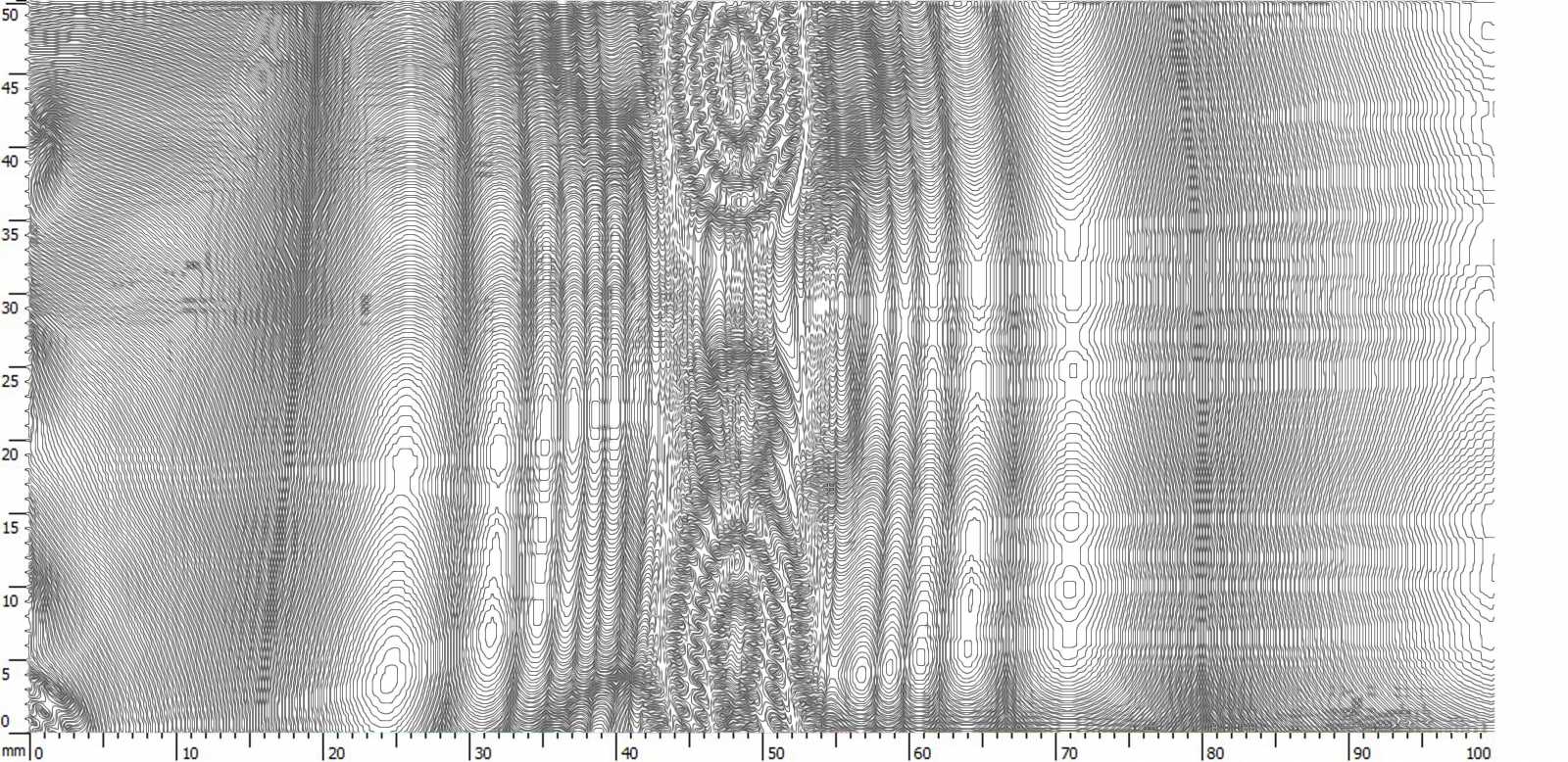

И вот первый результат. Скан 2мм провода с током 8А. Развертка по амплитуде на полный диапазон АЦП +- 2048 значений.

Получается что возле провода поле небольшое а на некотором расстояние оно максимальное и затем оно убывает ....
Или надо проводить более тщательное исследование в самой близи от провода ?

Vikt1 пишет: М-да, даже и слов не подобрать, насколько замечательно.
На диаграмме вертикального провода надо шкалы поменять местами, расстояние/величина поля, если не ошибаюсь

Нет менять ничего не надо. Величина поля в точке кодируется на скане только цветом. По X и Y (нижняя и левая шкала) кодируется только координата.
На карте изолиний изображается только геометрия силовых линий в зависимости от координат.

С уважением

sers пишет: Получается что возле провода поле небольшое а на некотором расстояние оно максимальное и затем оно убывает .... Или надо проводить более тщательное исследование в самой близи от провода ?

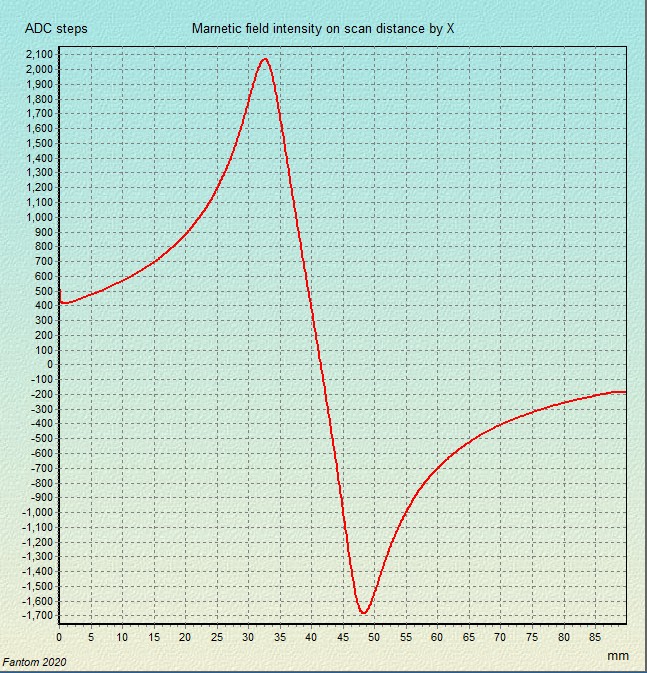

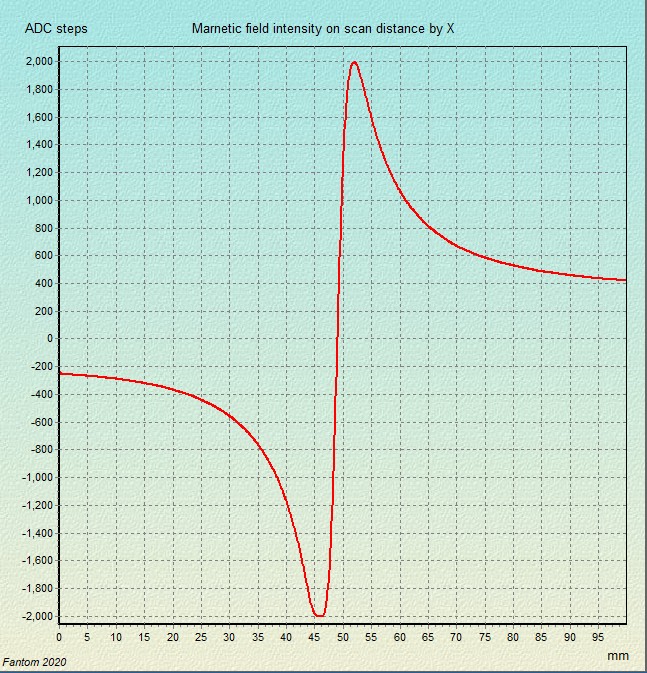

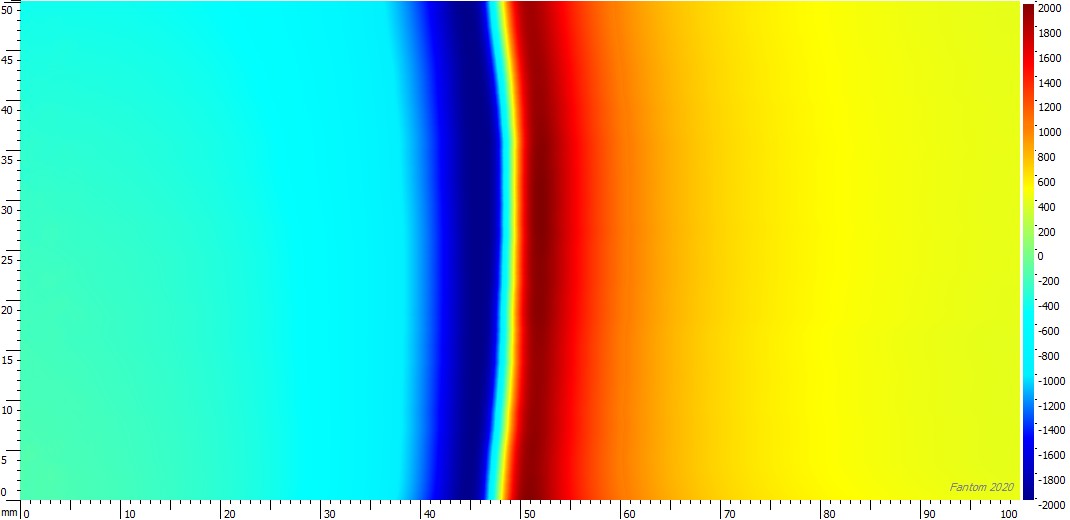

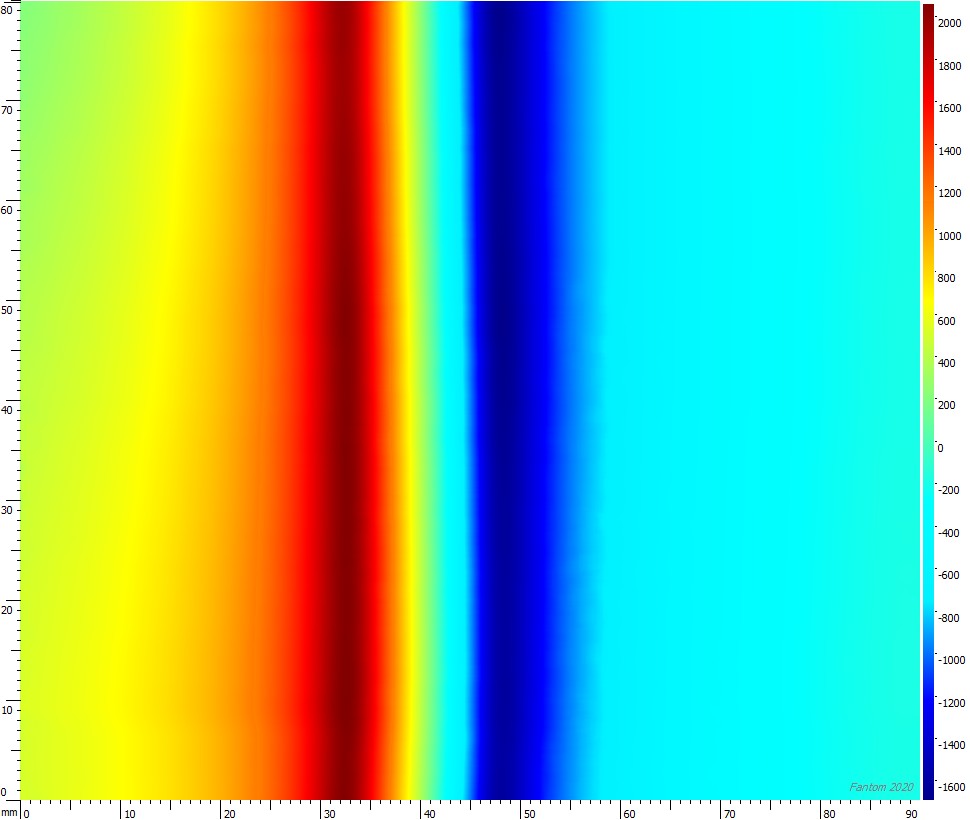

Вот график напряженности поля обычного вида - в плоскости перпендикулярной проводу. В процессе сканирования сенсор проходит сверху над проводом. В момент прохождения ровно над центром, действия векторов поля справа и слева взаимно компенсируют друг друга на материале сенсора и он вполне предсказуемо показывает 0. Так что с точки зрения напряженности - все по классике. Было бы странно если бы было иначе.

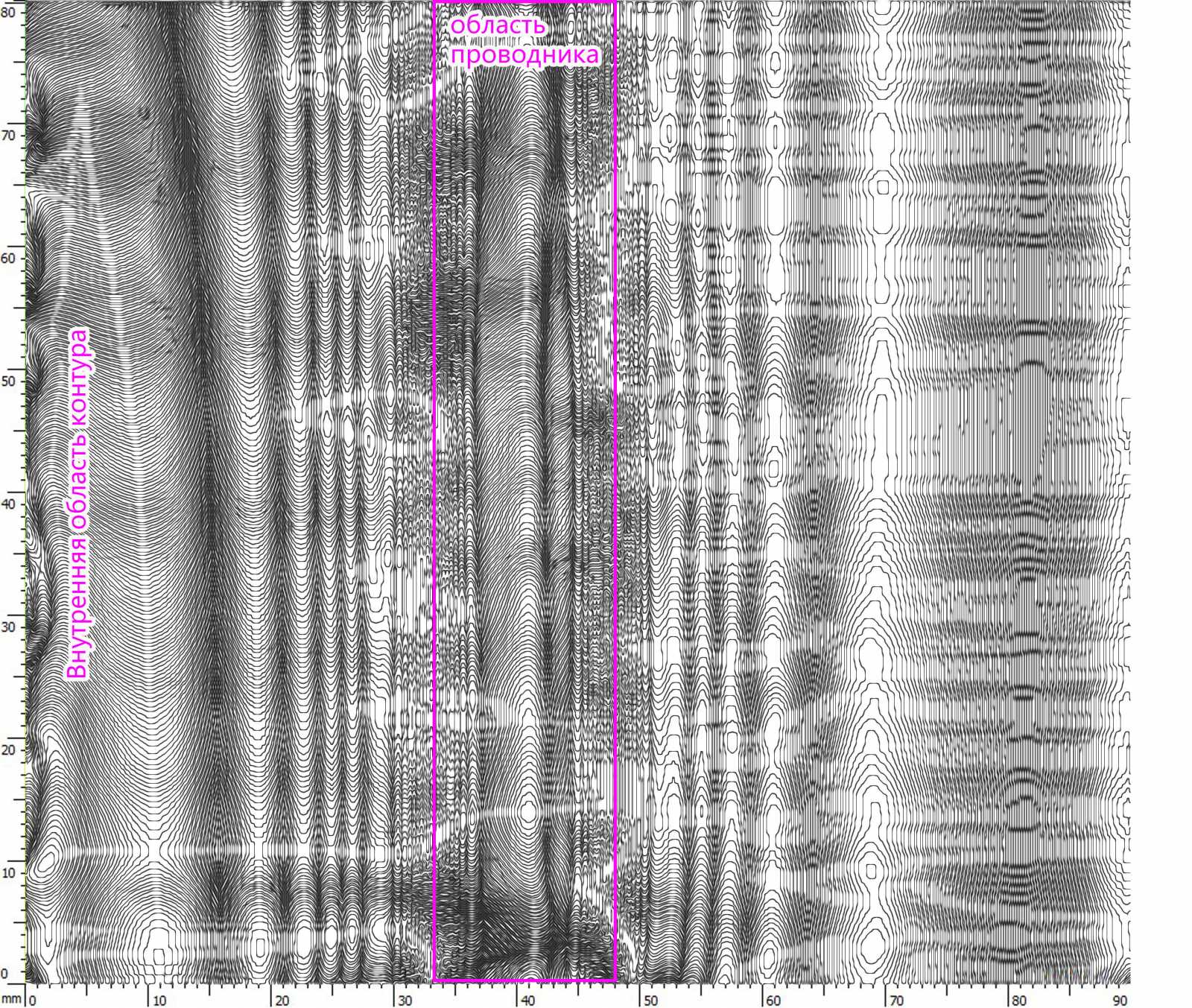

Интерес же, с моей точки зрения, представляет обнаруженная геометрия распределения изолиний поля в ближней зоне проводника.

С уважением

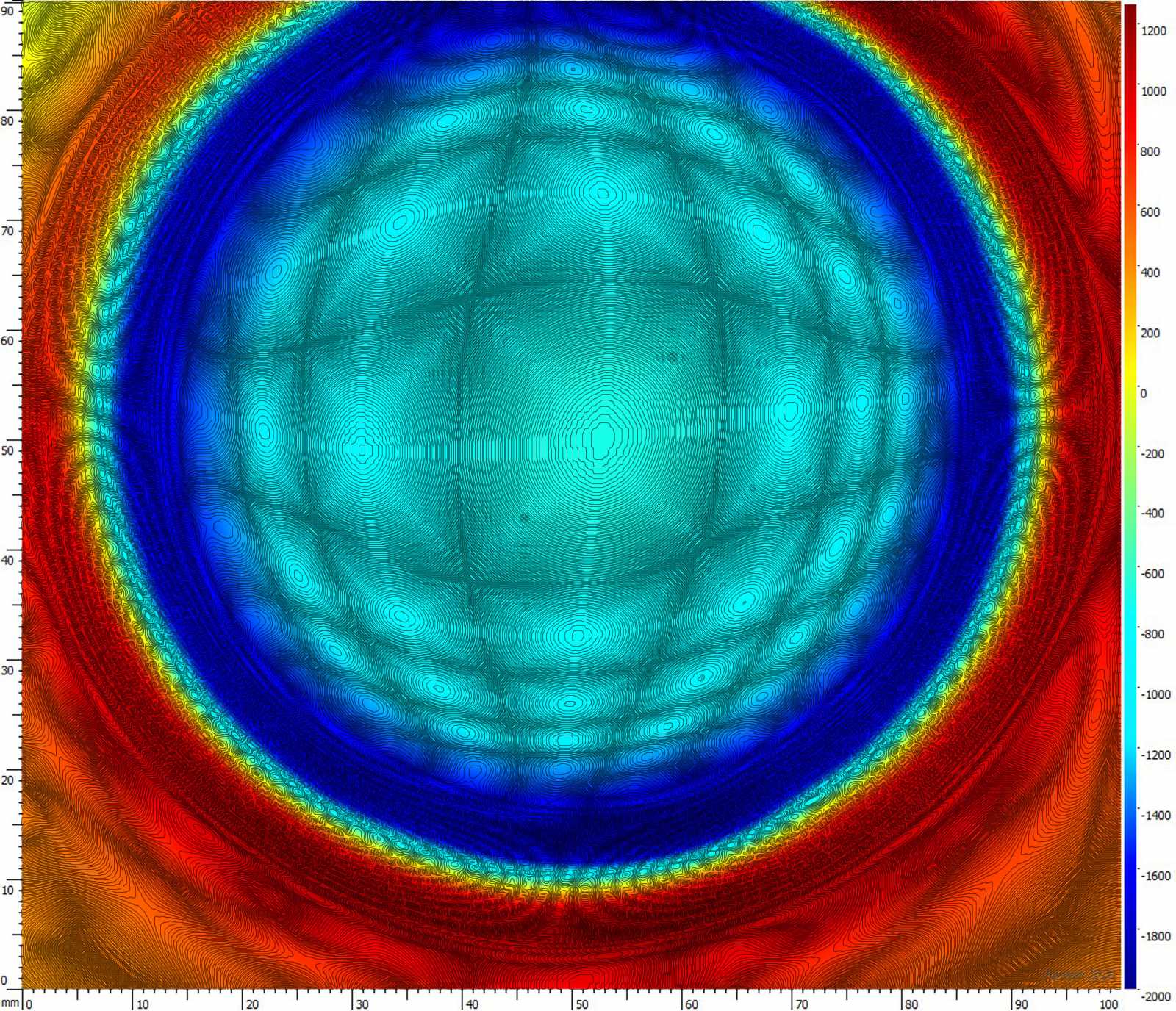

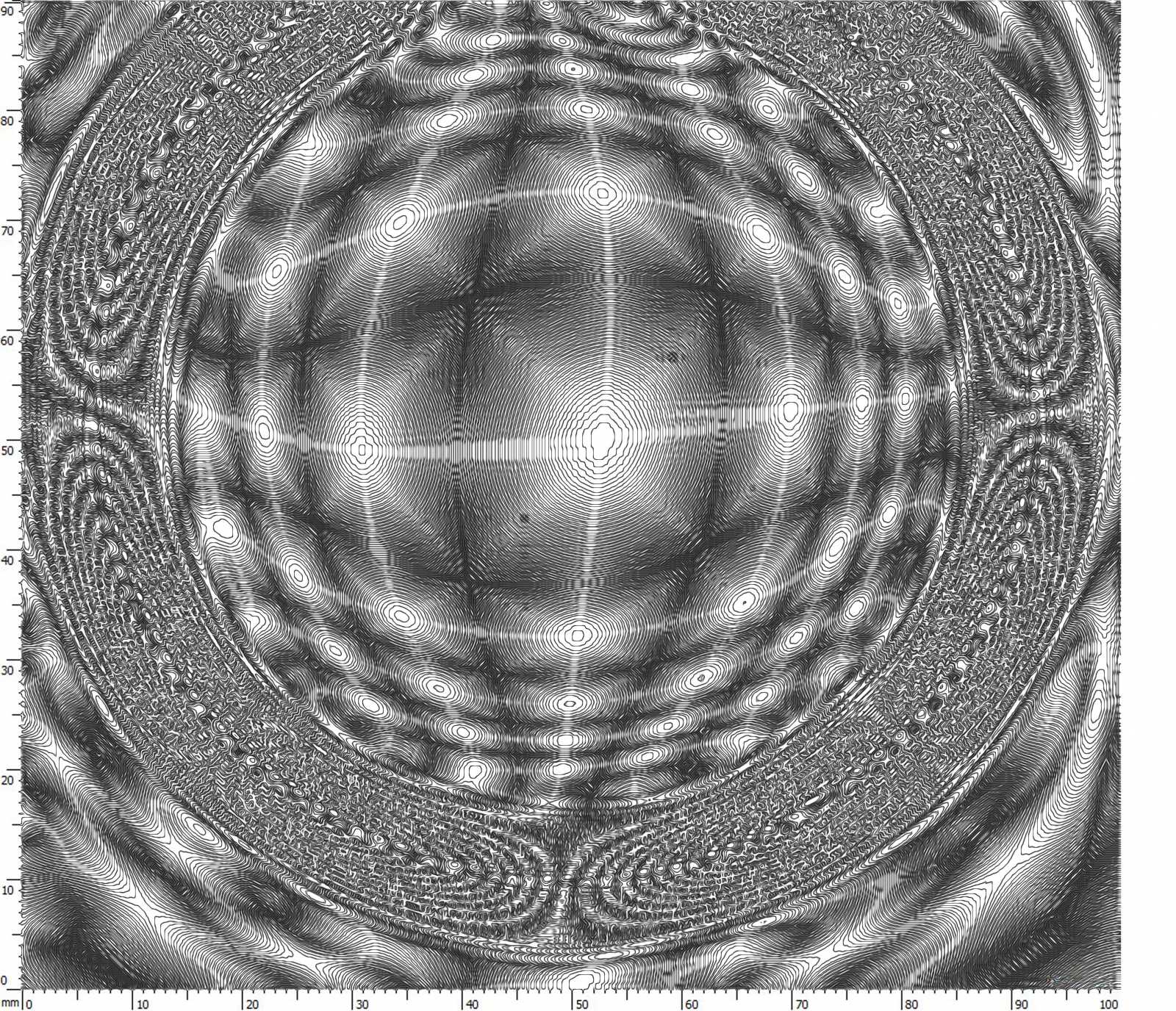

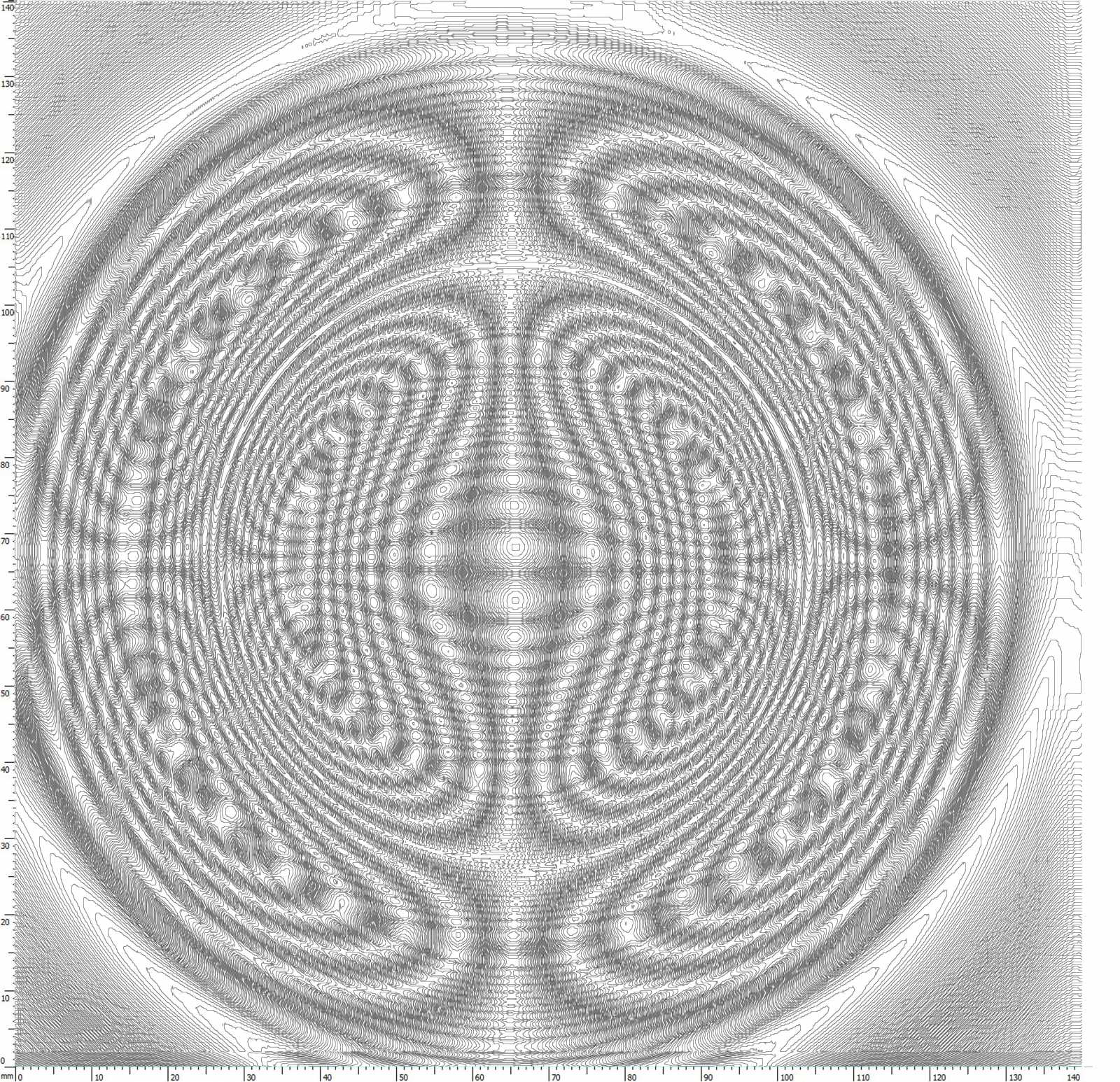

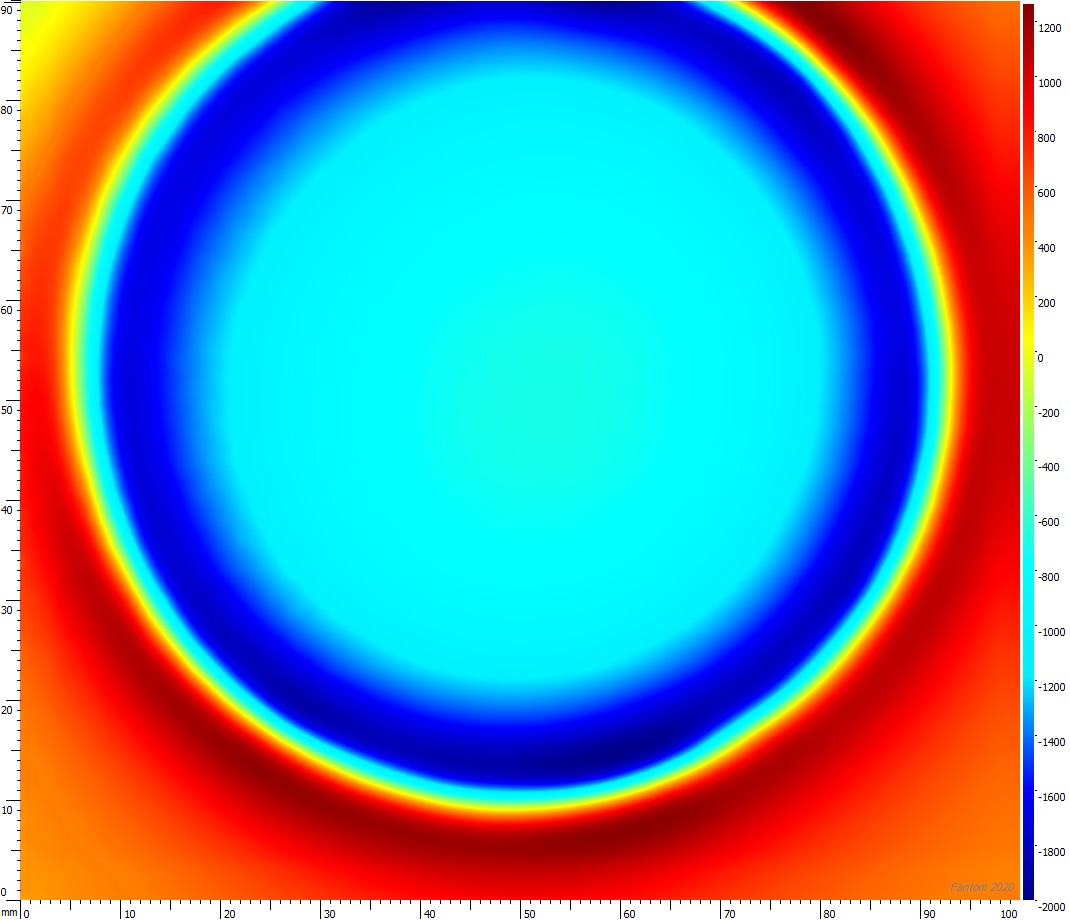

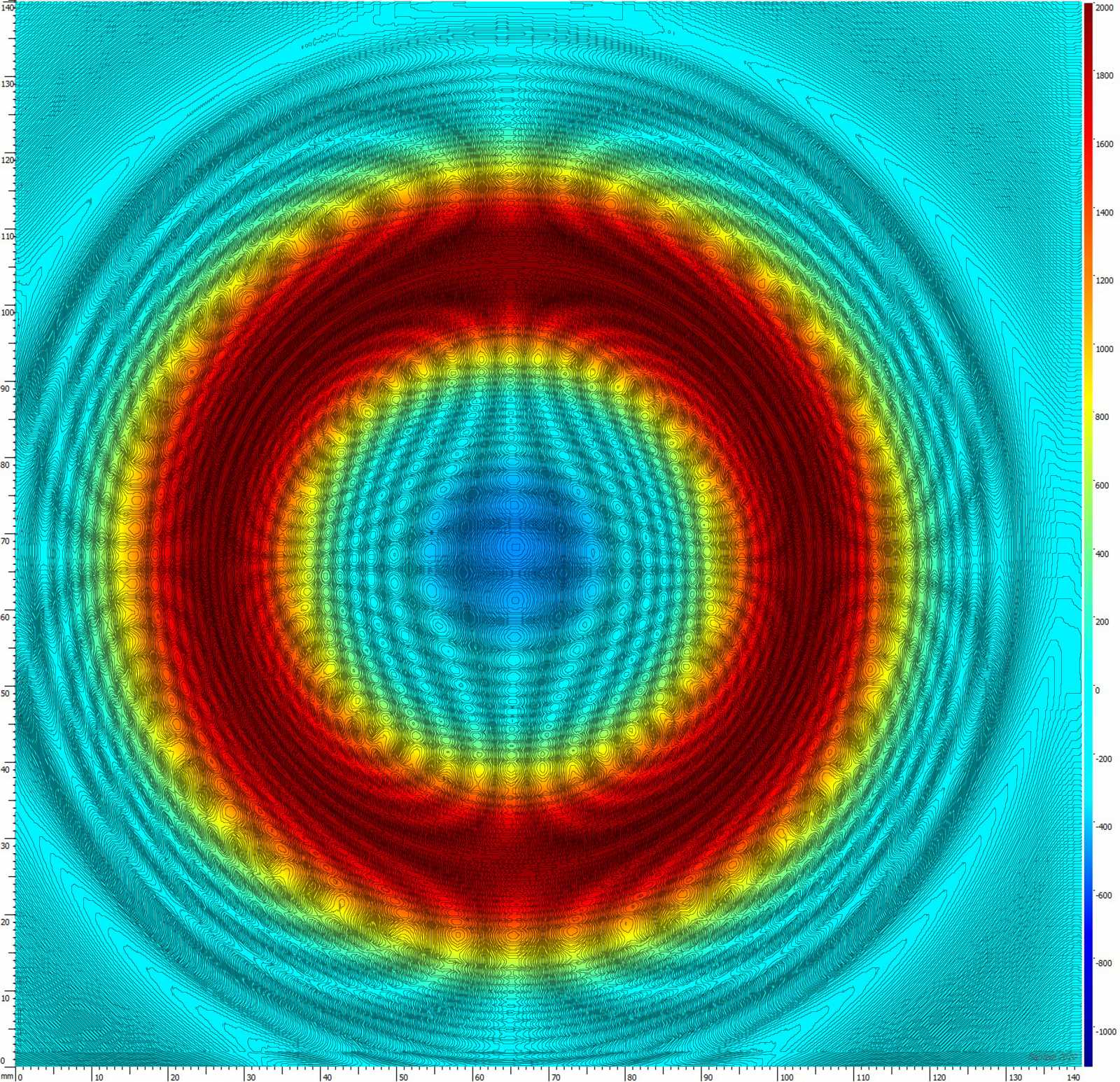

Думаю читатели помнят мой пост #60852 про форму поля контура с током в форме окружности диаметром 90мм.

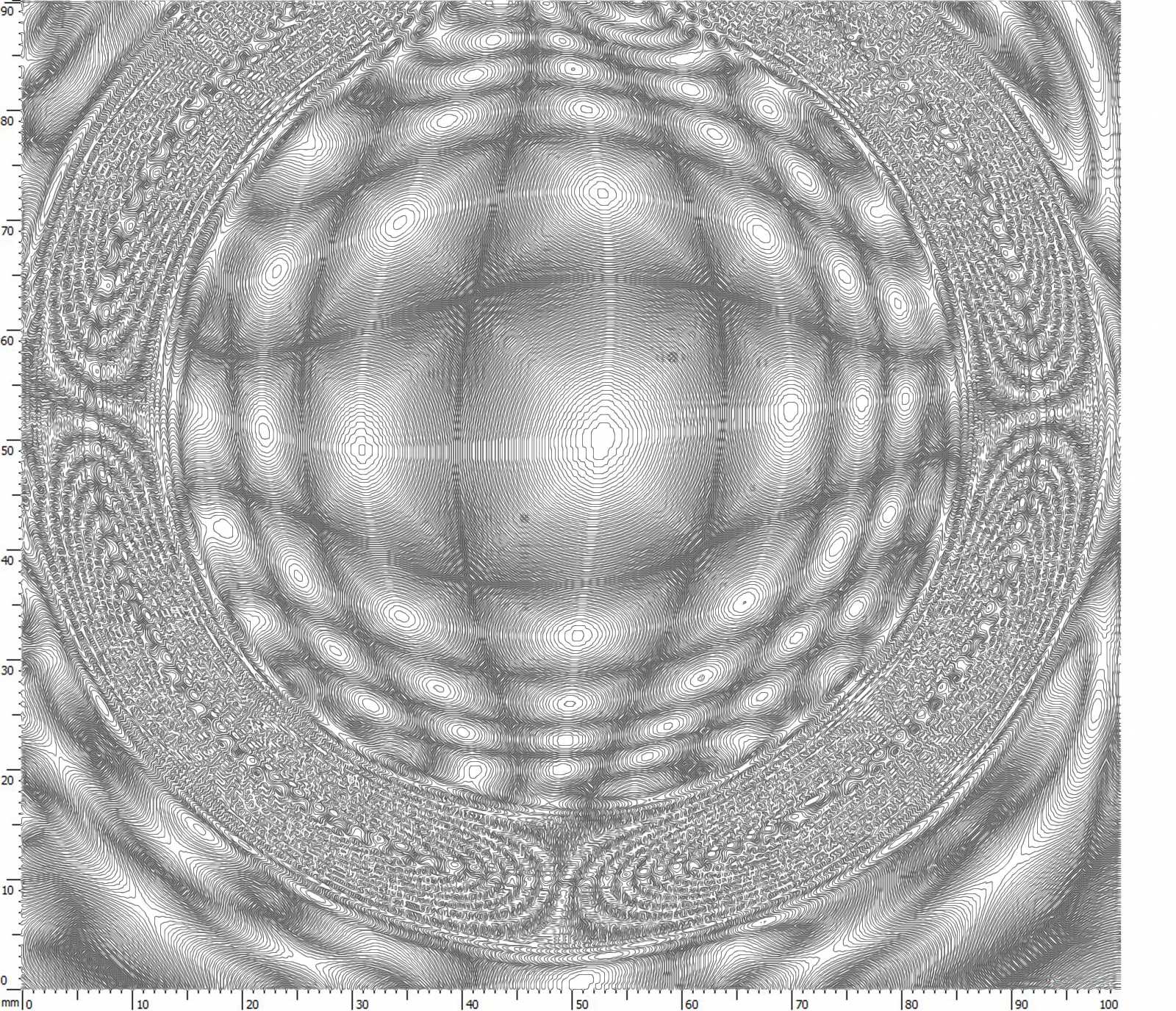

И вот лишнее подтверждение для чего именно стоило тратить время и усилия на разработку новой системы сенсора с повышенной чувствительностью. Общая картина напряженности изменилась на первый взгляд несущественно. Но вот картина изолиний....

Все по классике- класс!. Жаль нельзя индефицировать электрическое вихревое поле таким же образом. Это магнитное, от силы тока - творение силы Ампера

Fantom, а можно пересканировать, чтобы на скане были видны концы провода? Или диаметр проволочного кольца уменьшить на 2 сантиметра? Нужна только картинка изолиний.....

Интерес же, с моей точки зрения, представляет обнаруженная геометрия распределения изолиний поля в ближней зоне проводника.

На графике из поста #67751 получается что возле провода поле небольшое затем стремительно растет и на определенном растоянии максимум и затем убывает

Привет!
Пластинка датчика холла расположена параллельно плоскости сканирования ? Судя по всему так, по этому непосредственно над проволдником показывает ноль.

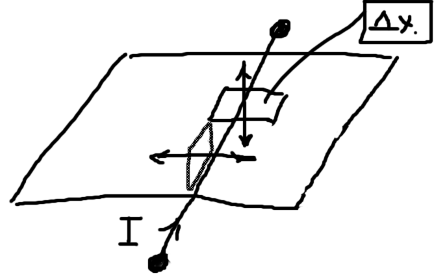

Соориентировать бы ее перпендикулярно как на рисунке, и посмотреть этот вариант.

sers пишет: На графике из поста #67751 получается что возле провода поле небольшое затем стремительно растет и на определенном расстоянии максимум и затем убывает

570 пишет: Пластинка датчика холла расположена параллельно плоскости сканирования ? Судя по всему так, по этому непосредственно над проводником показывает ноль. Сориентировать бы ее перпендикулярно как на рисунке, и посмотреть этот вариант.

Это иллюзия, возникающая из за особенностей метода измерений.
Изолинии напряженности МП вокруг проводника имеют вид концентрических окружностей.
Если бы физически было возможно сканировать поле с торца проводника, мы бы это увидели.
Ноль на датчике с плоскостью параллельной проводнику возникает в результате сложения действия противоположных по знаку воздействий с левой и правой стороны проводника на теле датчика.

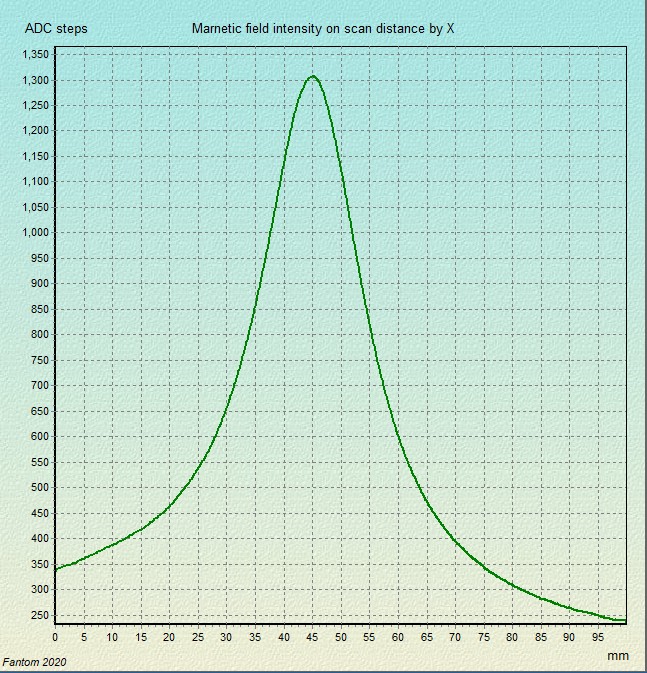

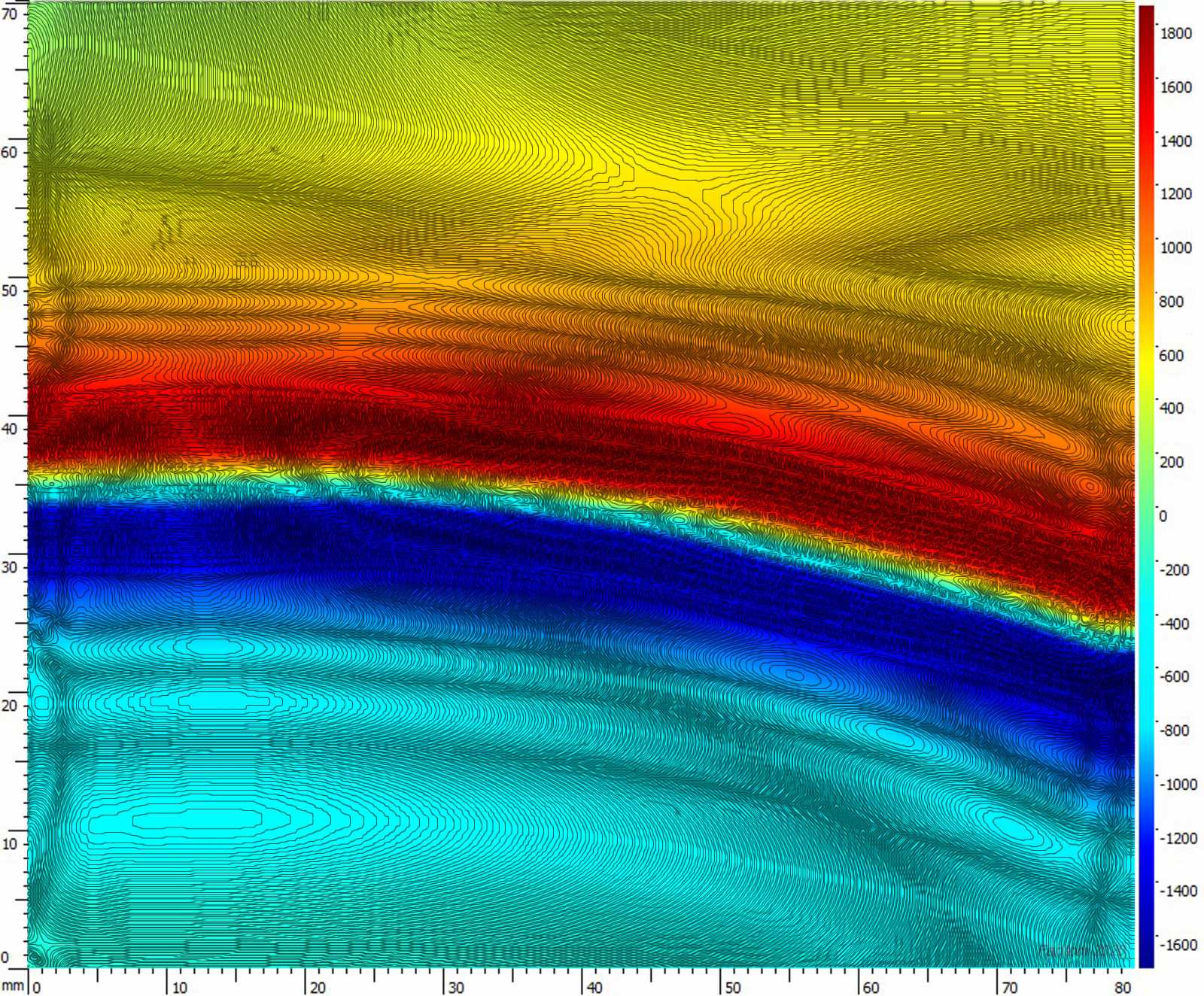

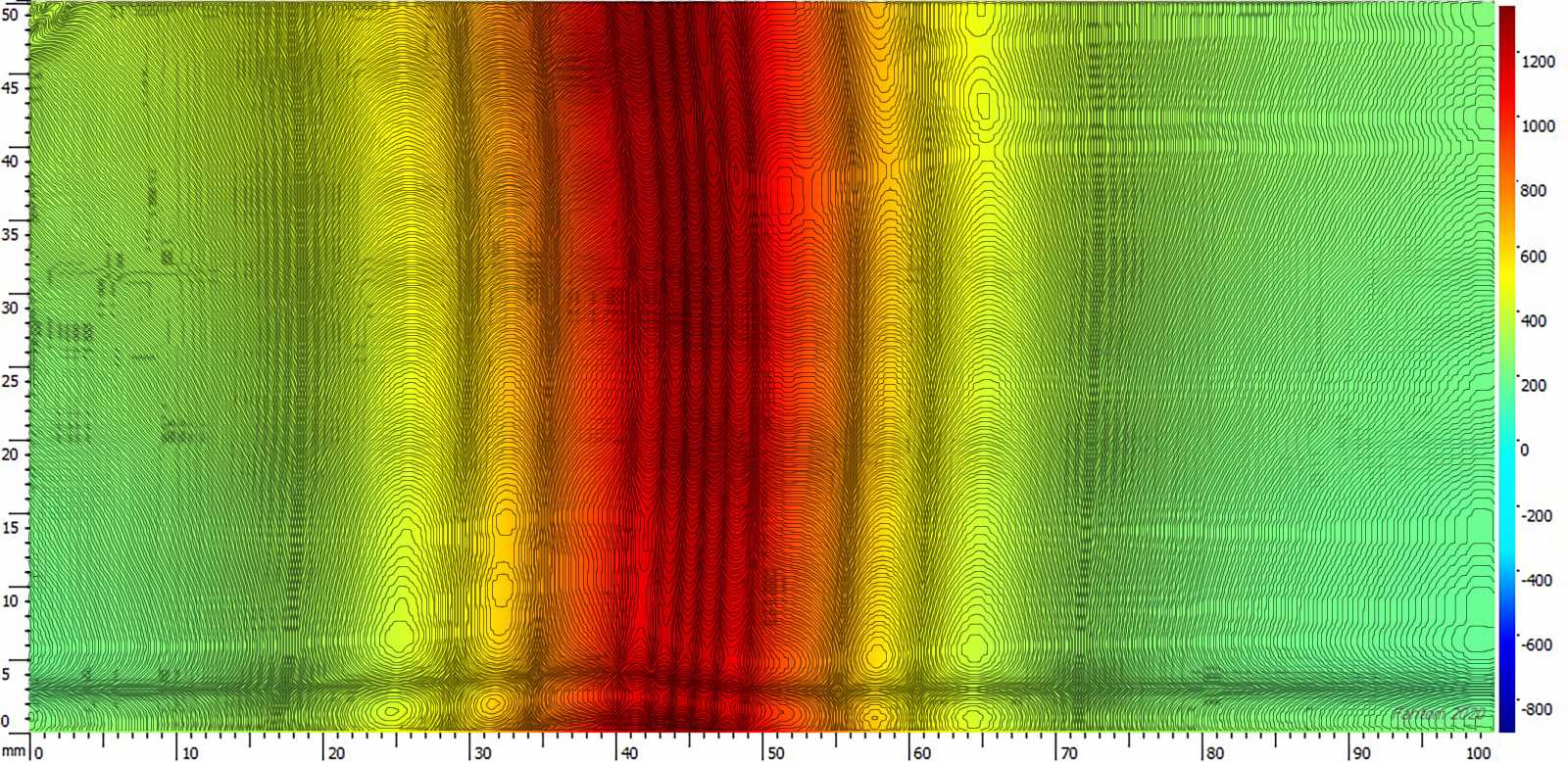

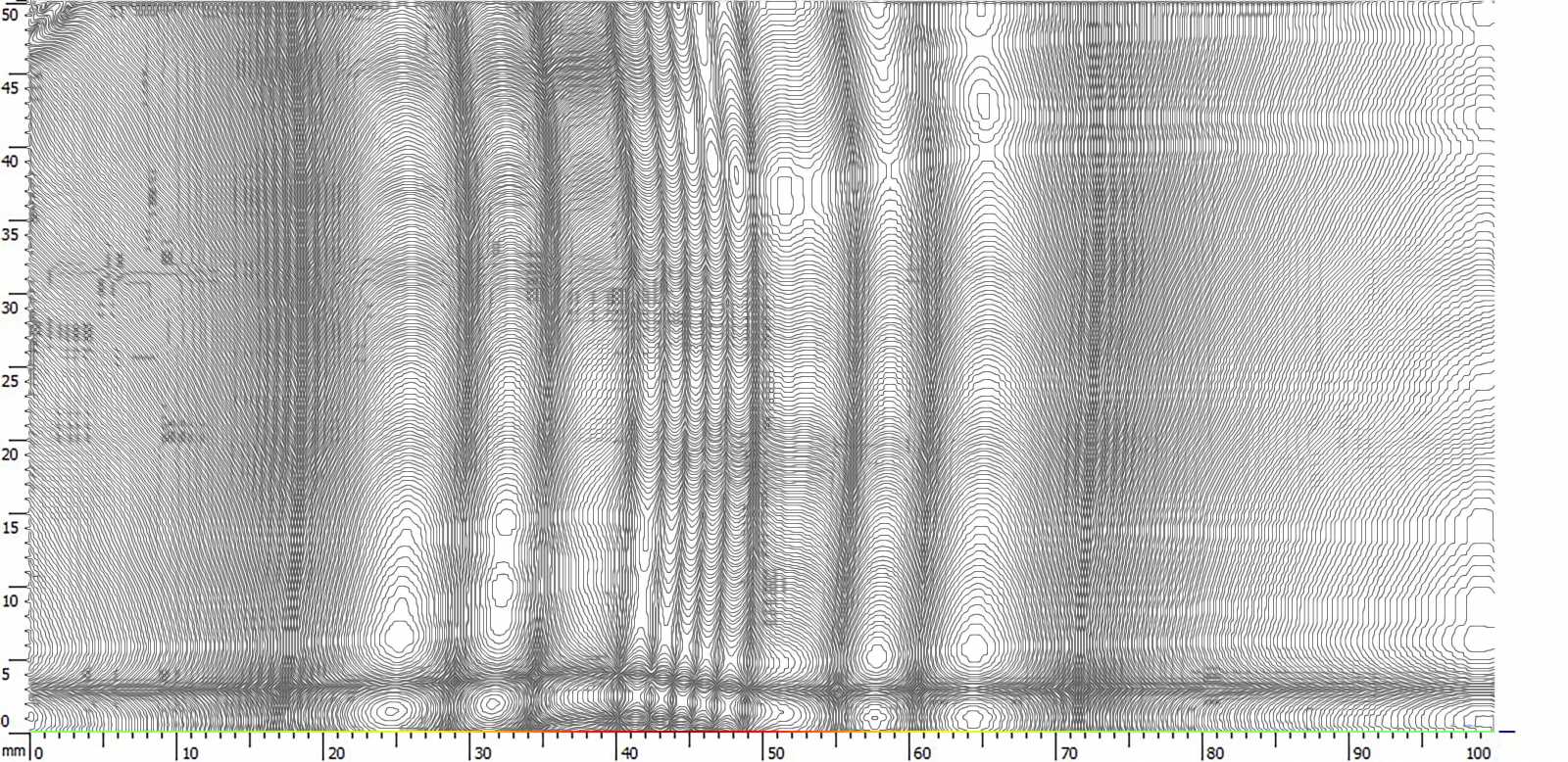

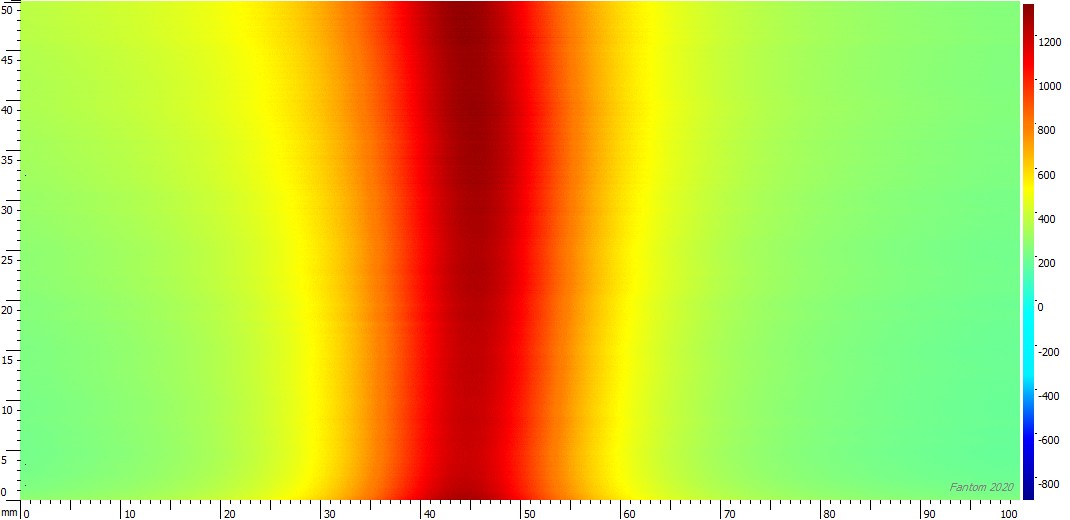

Вот например данные с датчика SIDE (перпеникулярно проводнику, плоскостью по ходу сканирования по строке) .
В них, из за анизотропии датчика, неверно отражается полярность с одной стороны от провода, но напряженность отражена верно.

Отлично! Примерно так и представлял - нет перехода в противоположный знак.

570 пишет: Отлично! Примерно так и представлял - нет перехода в противоположный знак.

Конечно нет. Одна из особенностей датчика Холла - полярность.
В приведенном ниже ролике я рассказываю про это в деталях.

Fantom, Вы со временем всё равно придёте к пониманию важности сканов начала и завершения в виток провода, а также полтора и два витка, соответственно в виде плоскоспиральной намотки и в виде обычной цилиндрической.... усиленно рекомендую поддаться на эту провокацию....

A-tac пишет: Fantom, Вы со временем всё равно придёте к пониманию важности сканов начала и завершения в виток провода, а также полтора и два витка, соответственно в виде плоскоспиральной намотки и в виде обычной цилиндрической.... усиленно рекомендую поддаться на эту провокацию....

Возможно,что приду. Однако пока согласиться не могу.

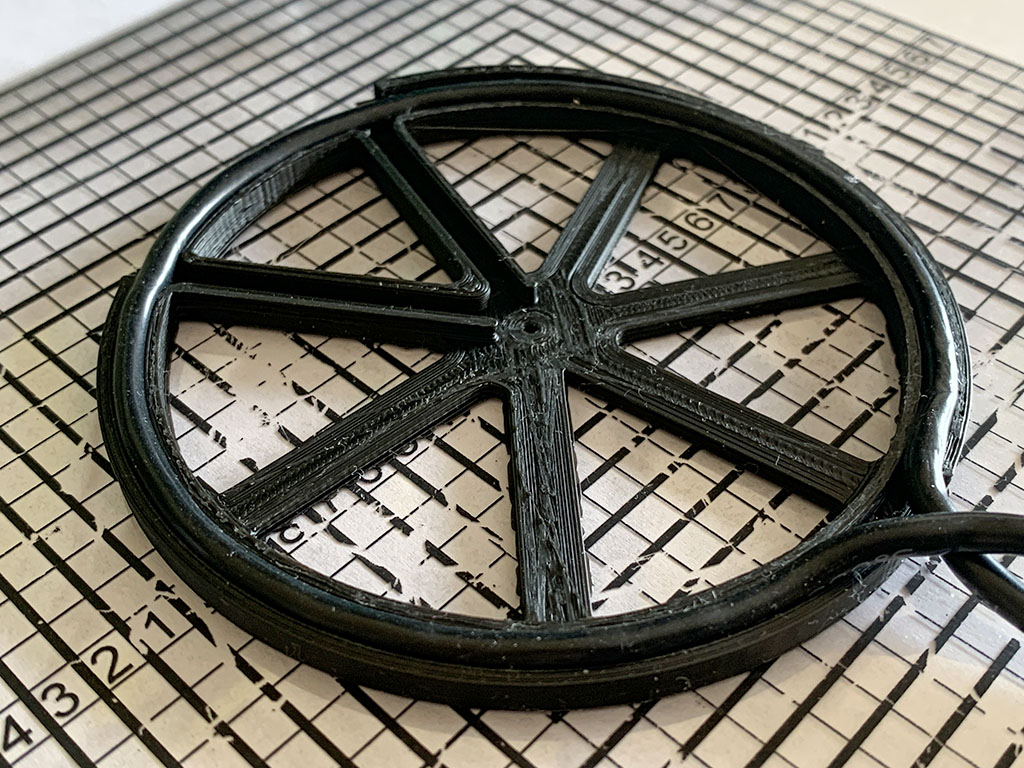

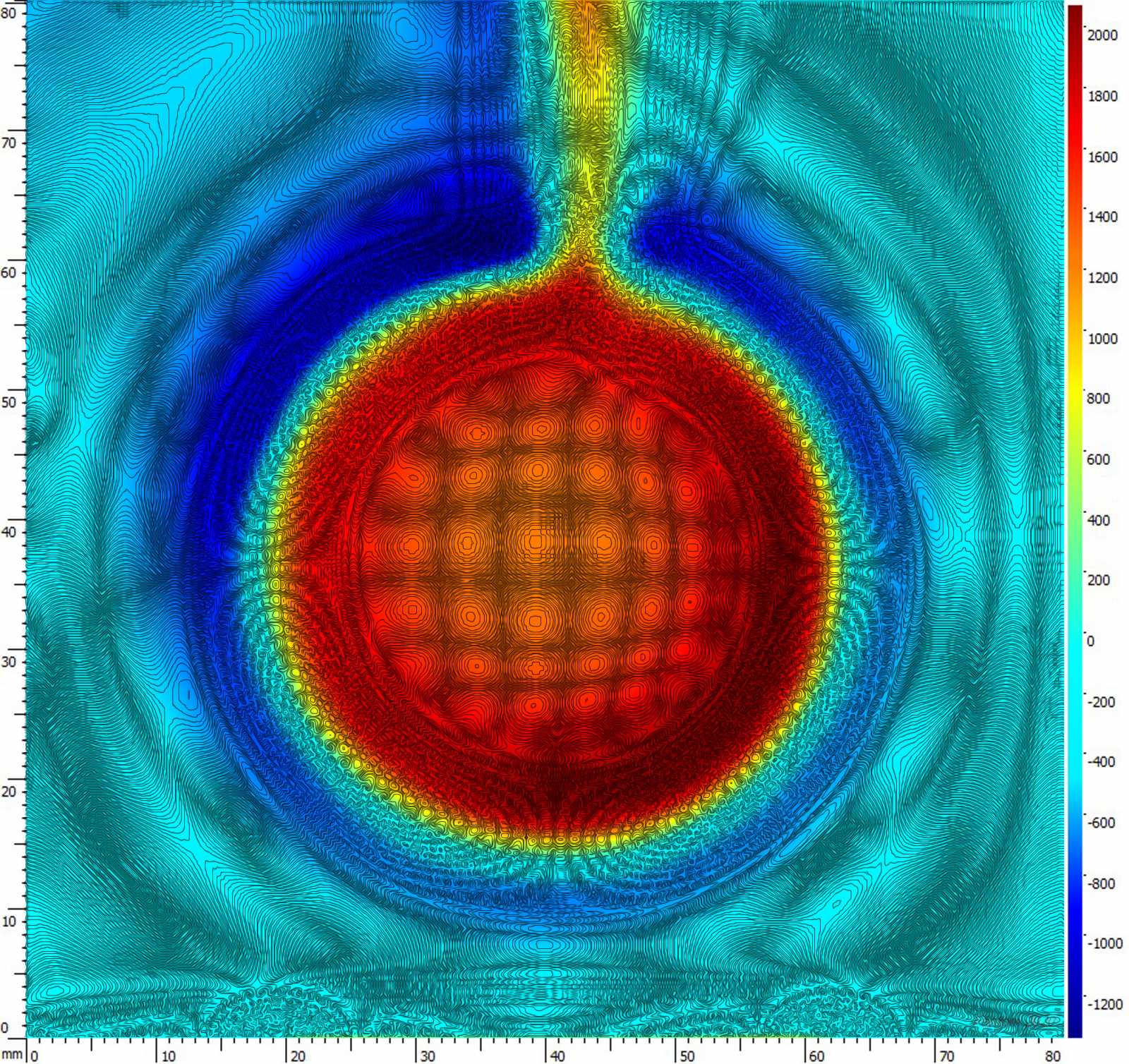

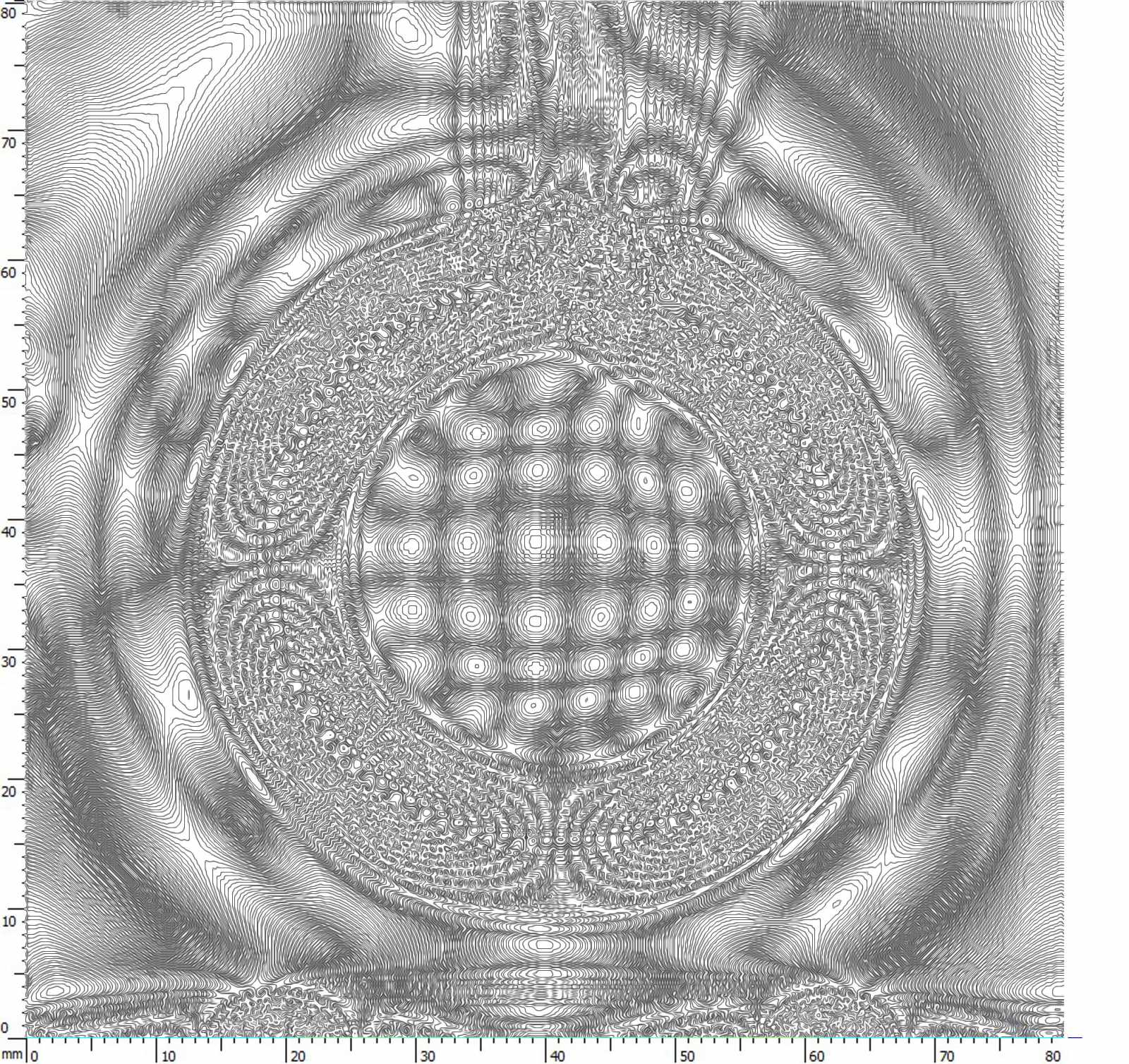

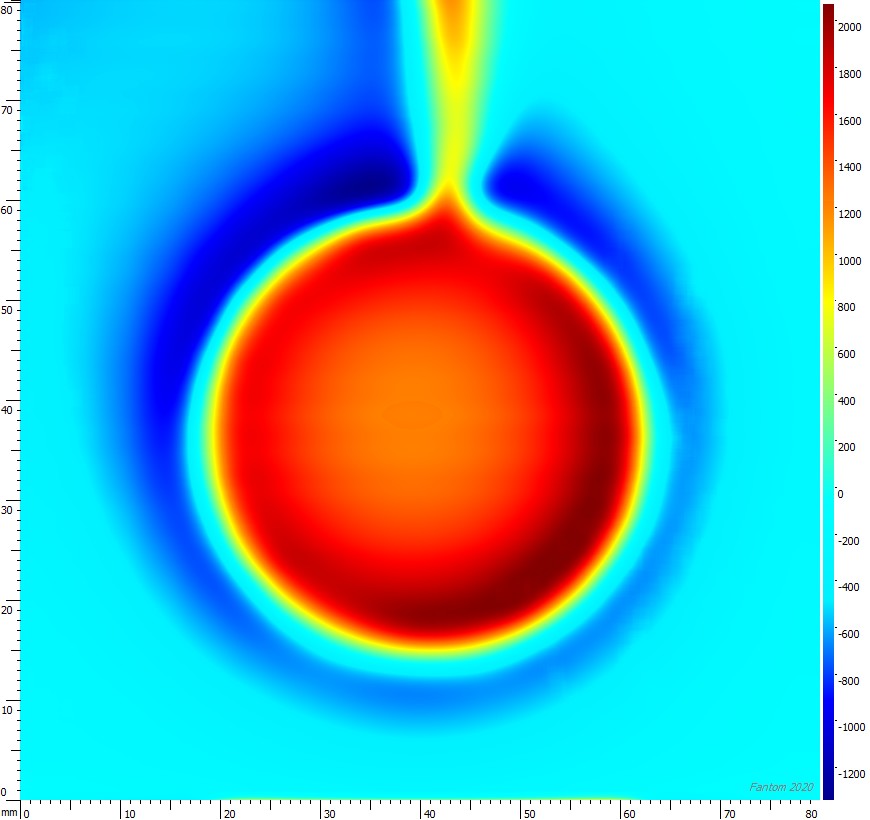

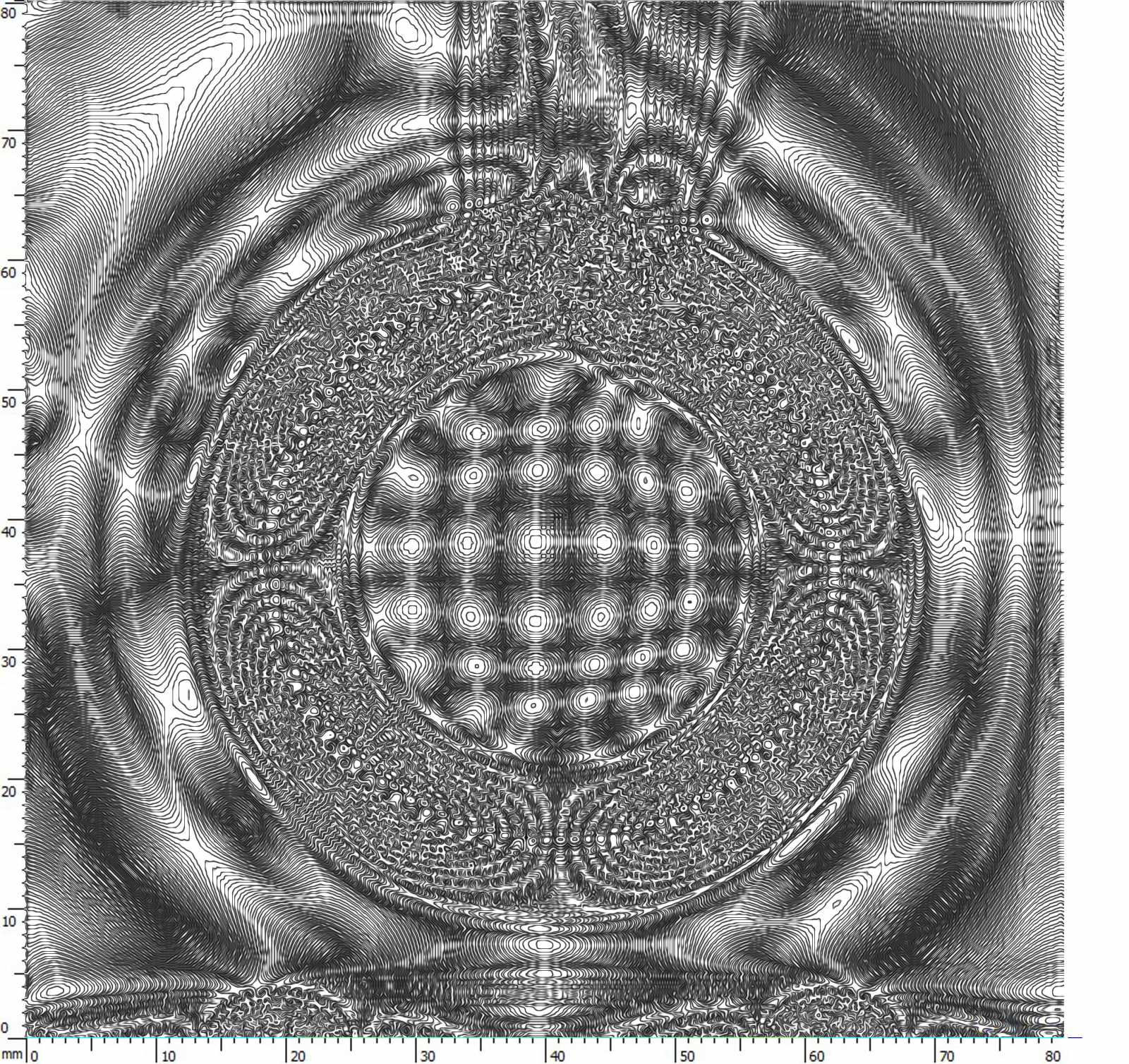

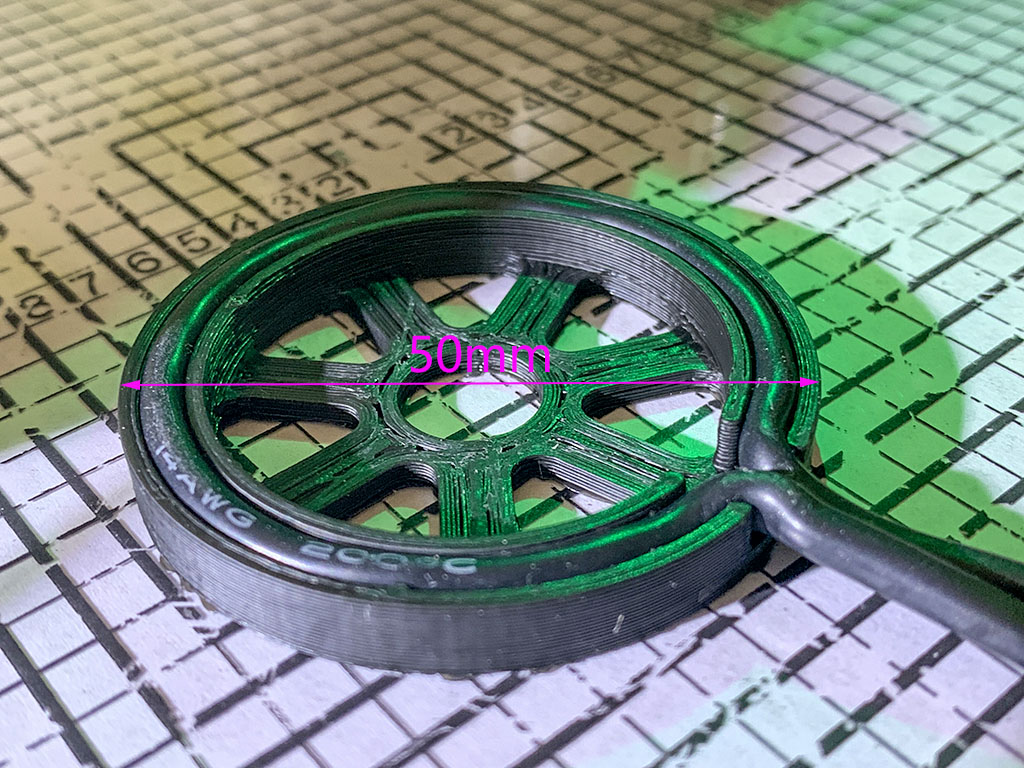

Вот скан контура диаметром 50мм. Структура плотности изолиний внутри контура - согласен - весьма интересна.
А вот область ввода проводов .... Присветите , ежели не вижу чего в упор ...



С уважением

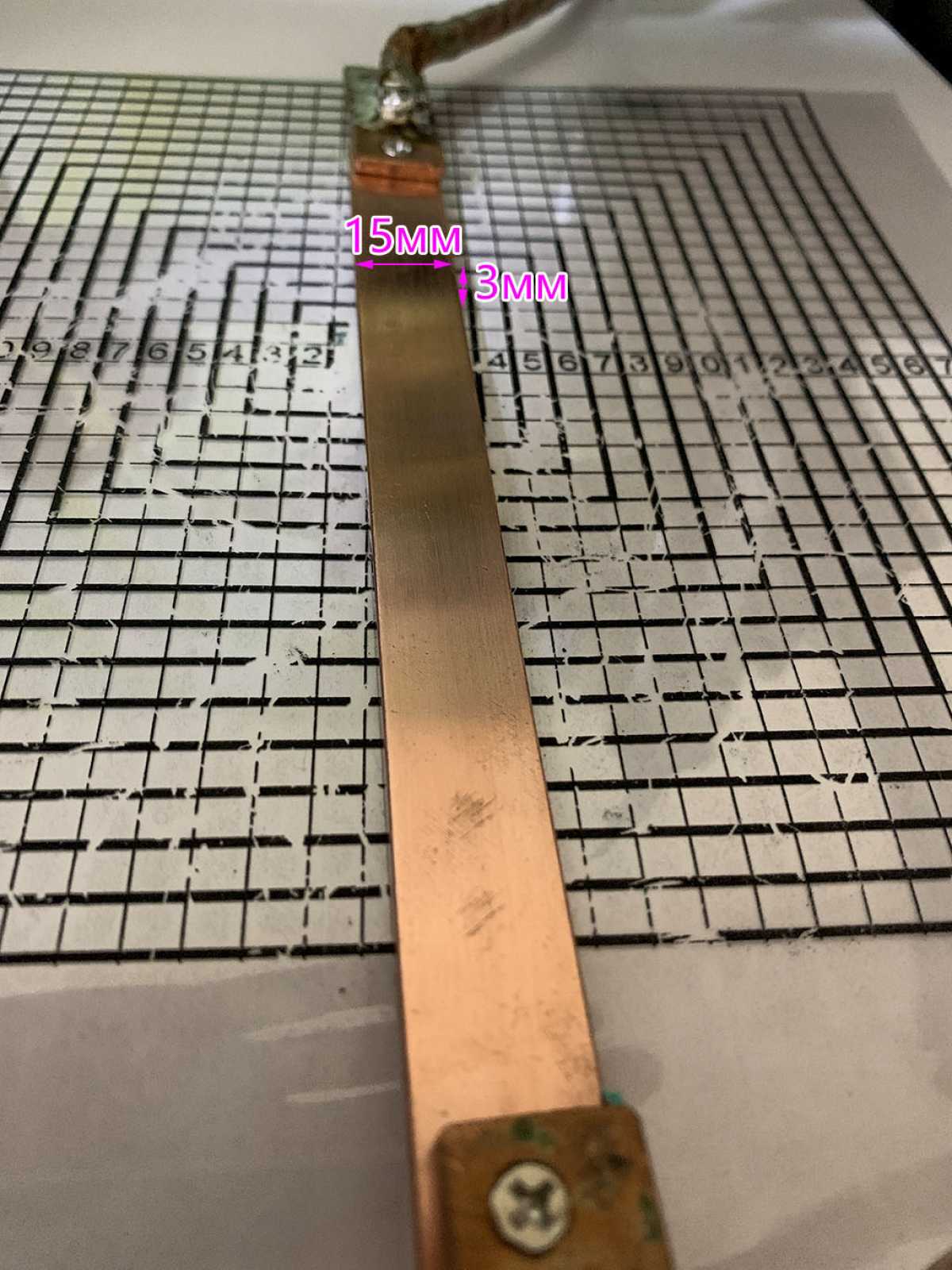

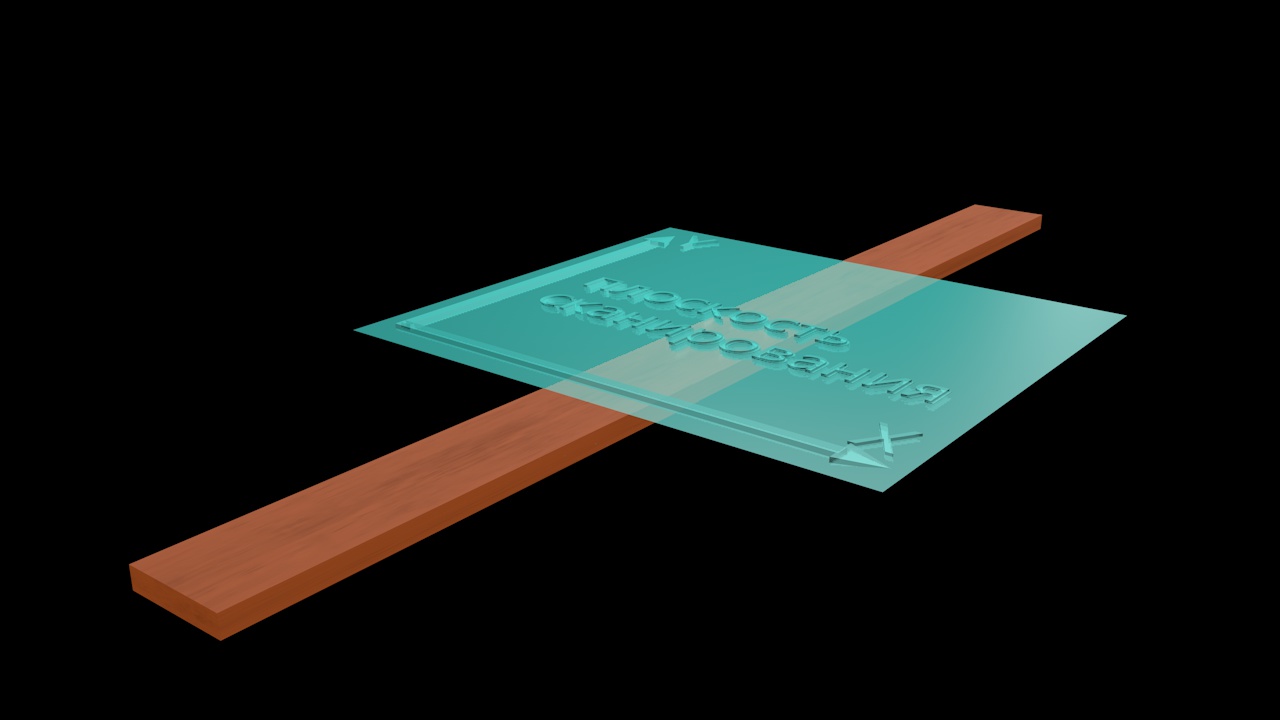

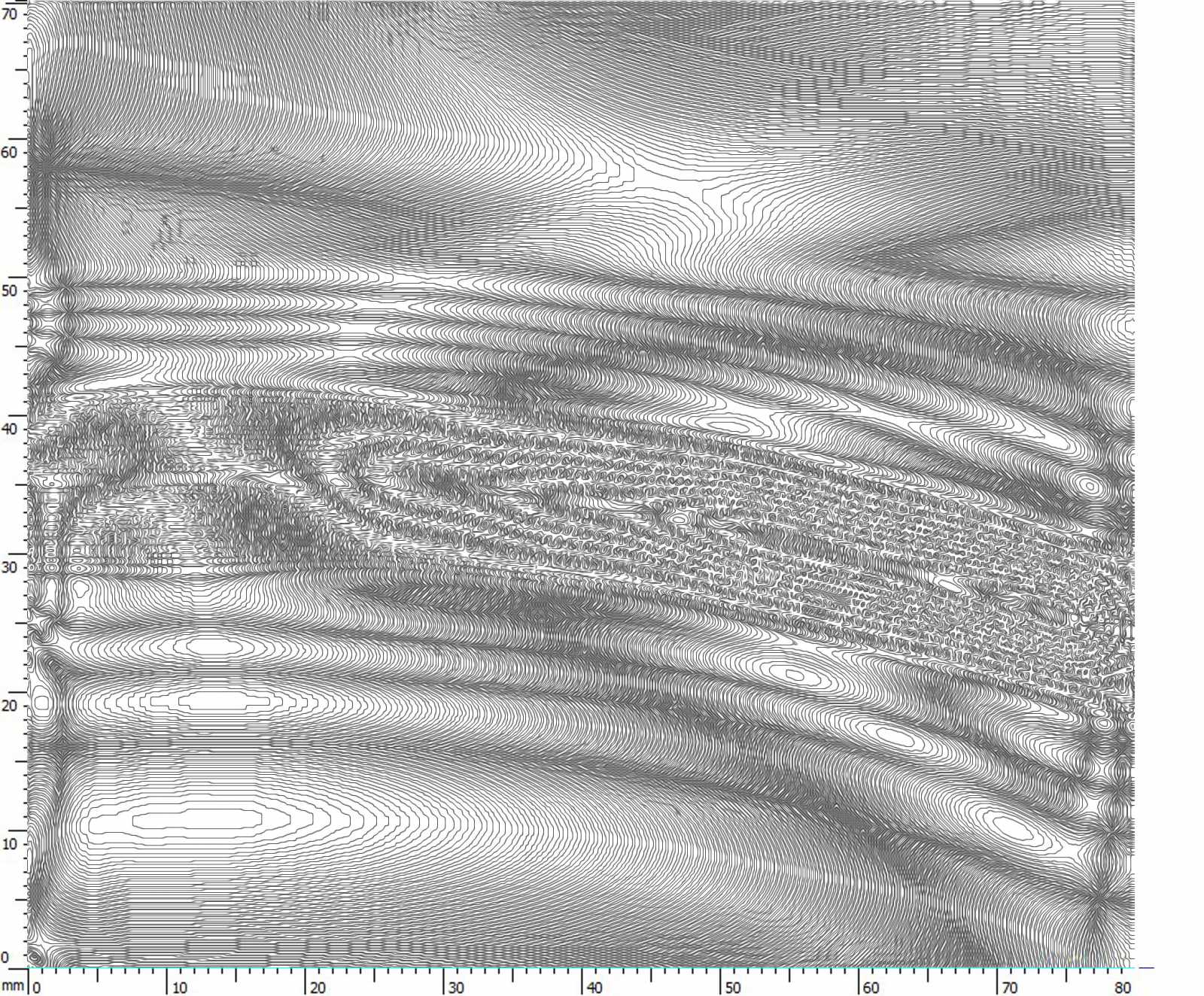

Скан распределения МП около широкого плоского проводника - медной шины шириной 15мм.
Уверен, кто умеет смотреть - найдут для себя много интересного
