ТЕМА:

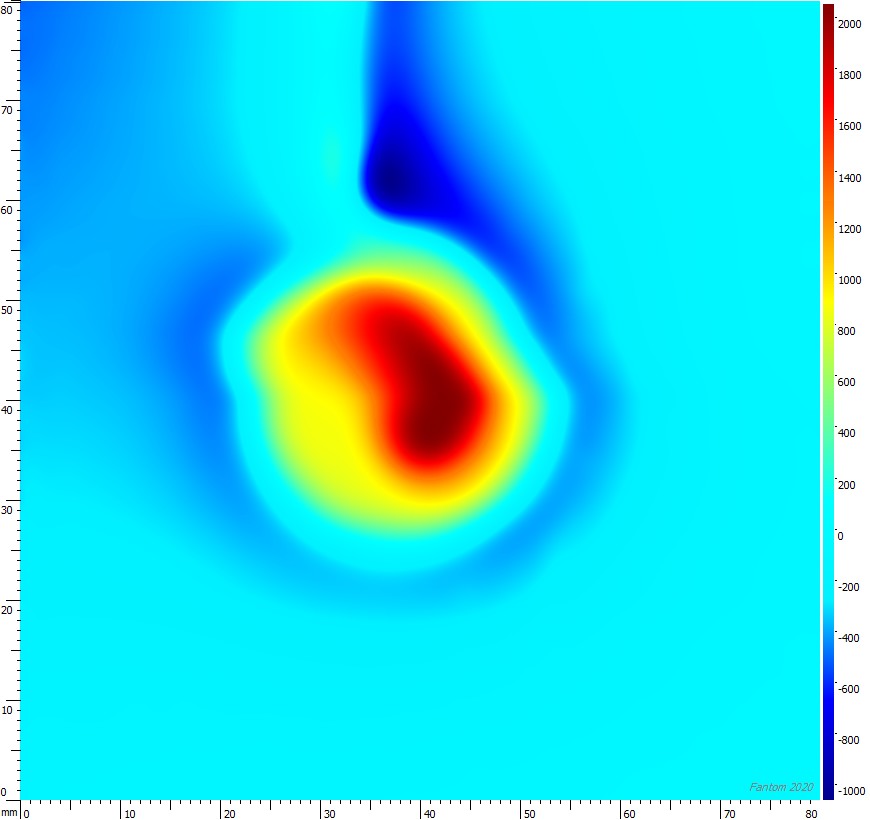

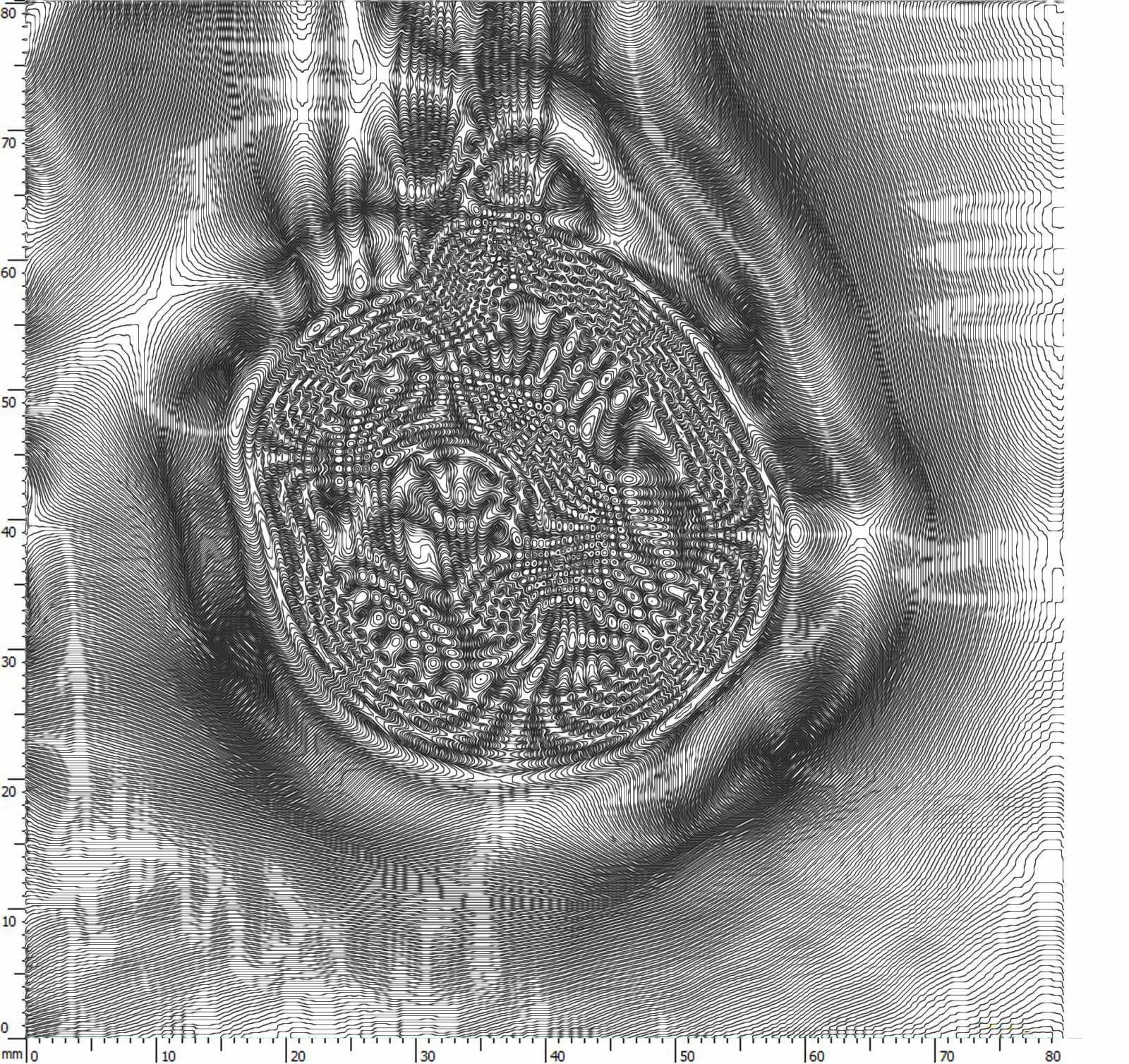

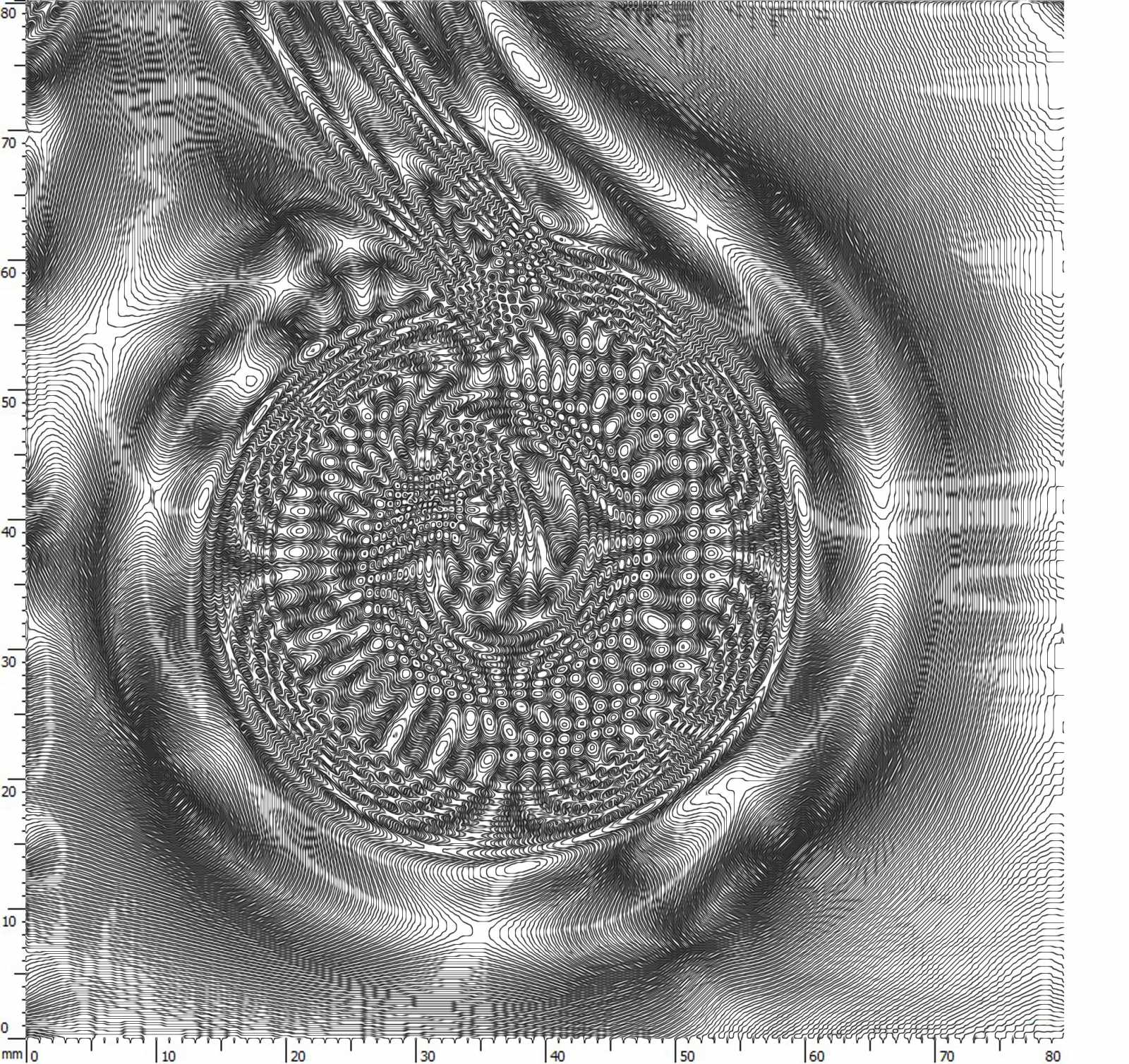

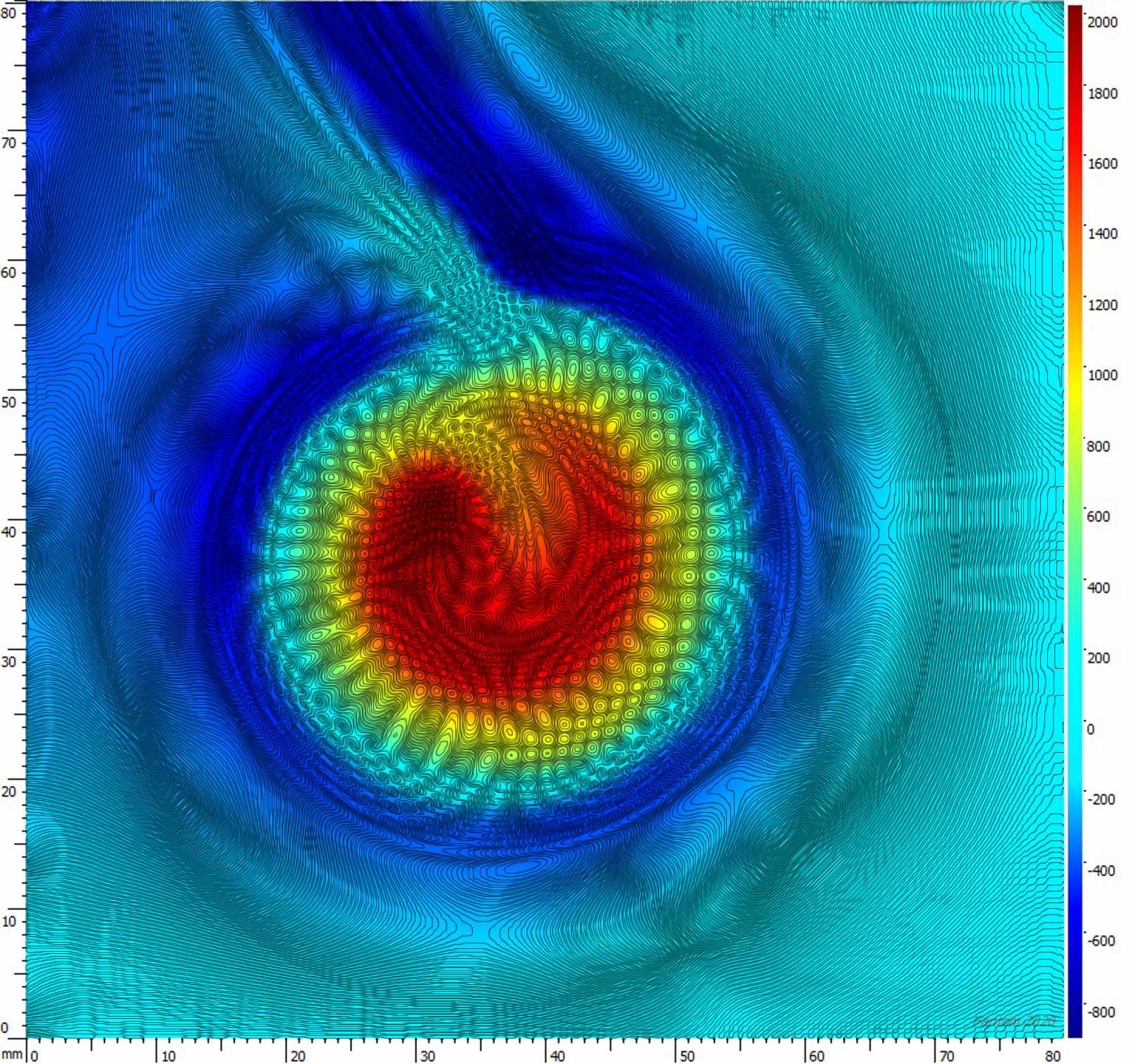

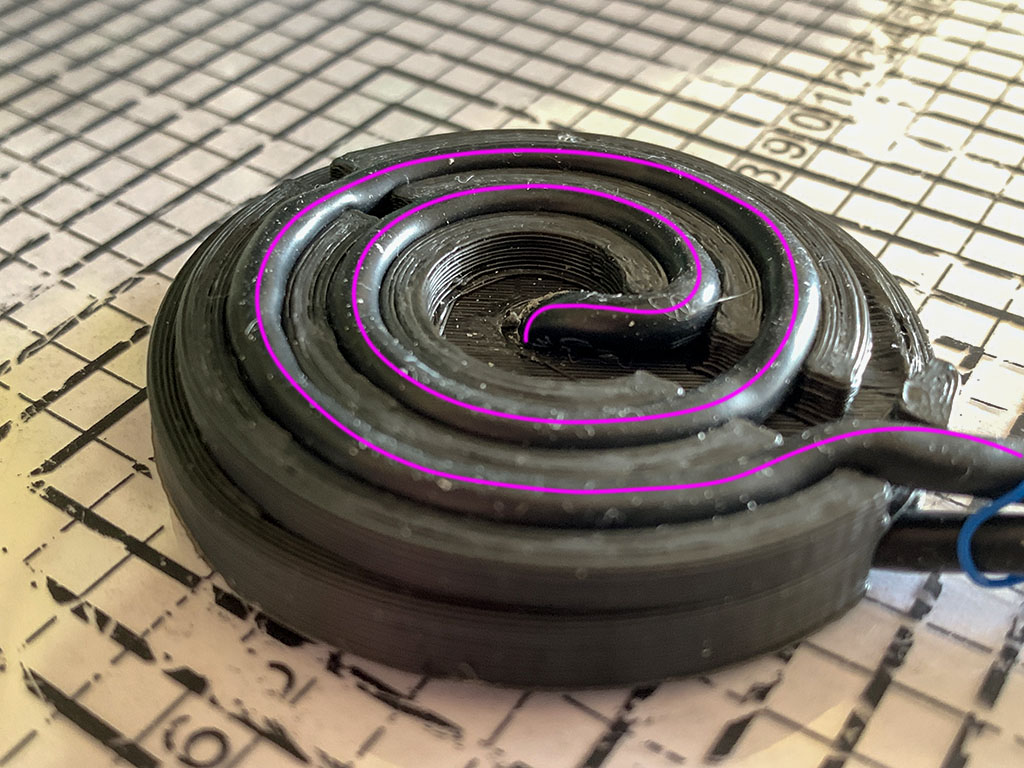

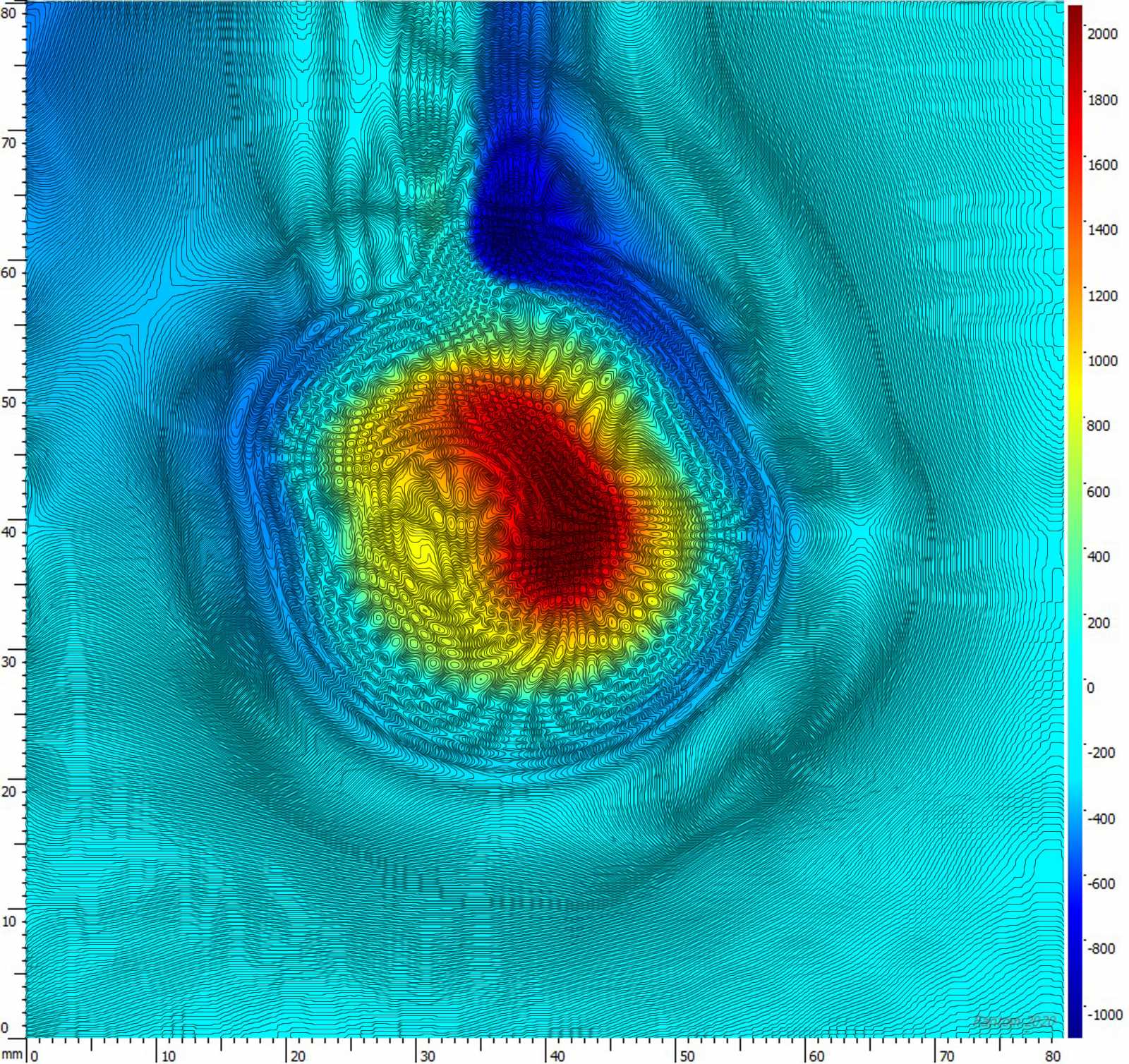

Плоская катушка номер 2

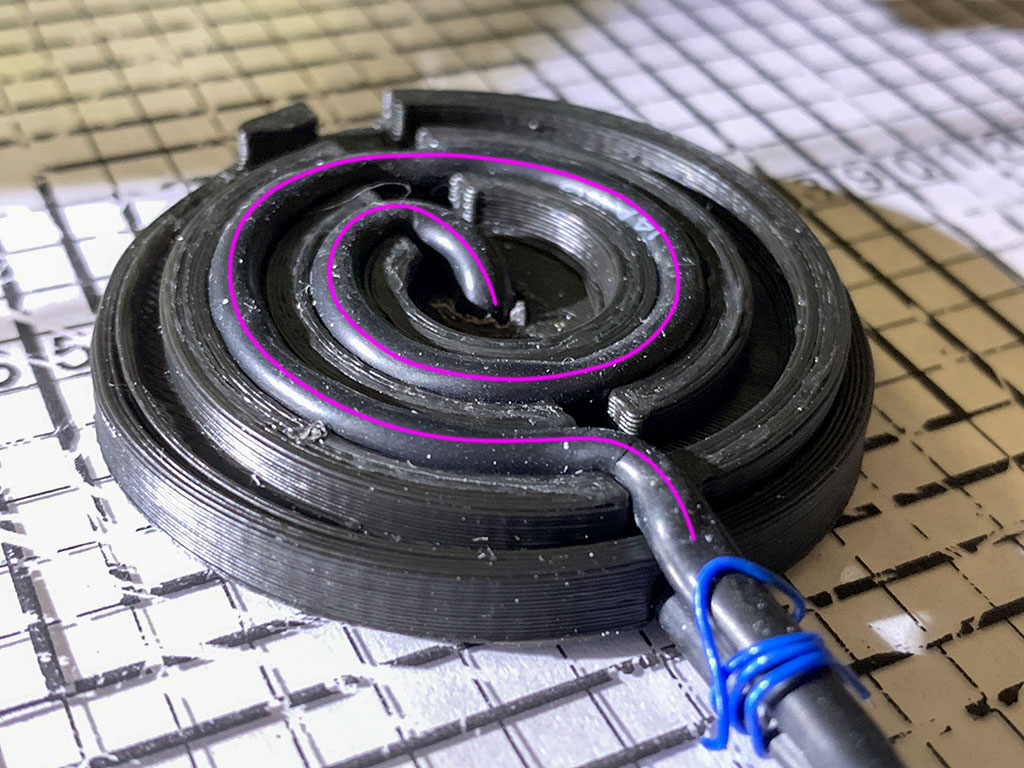

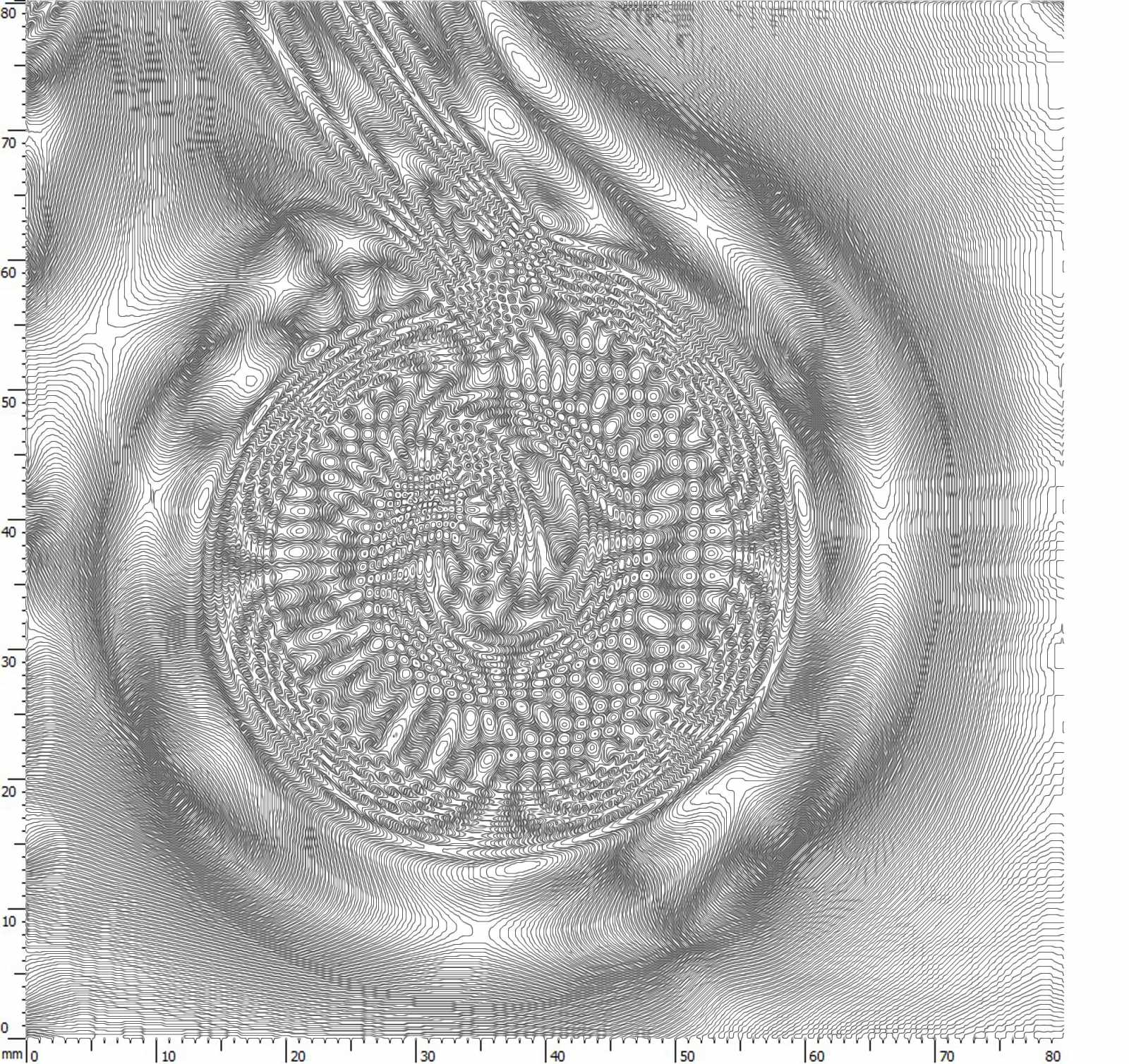

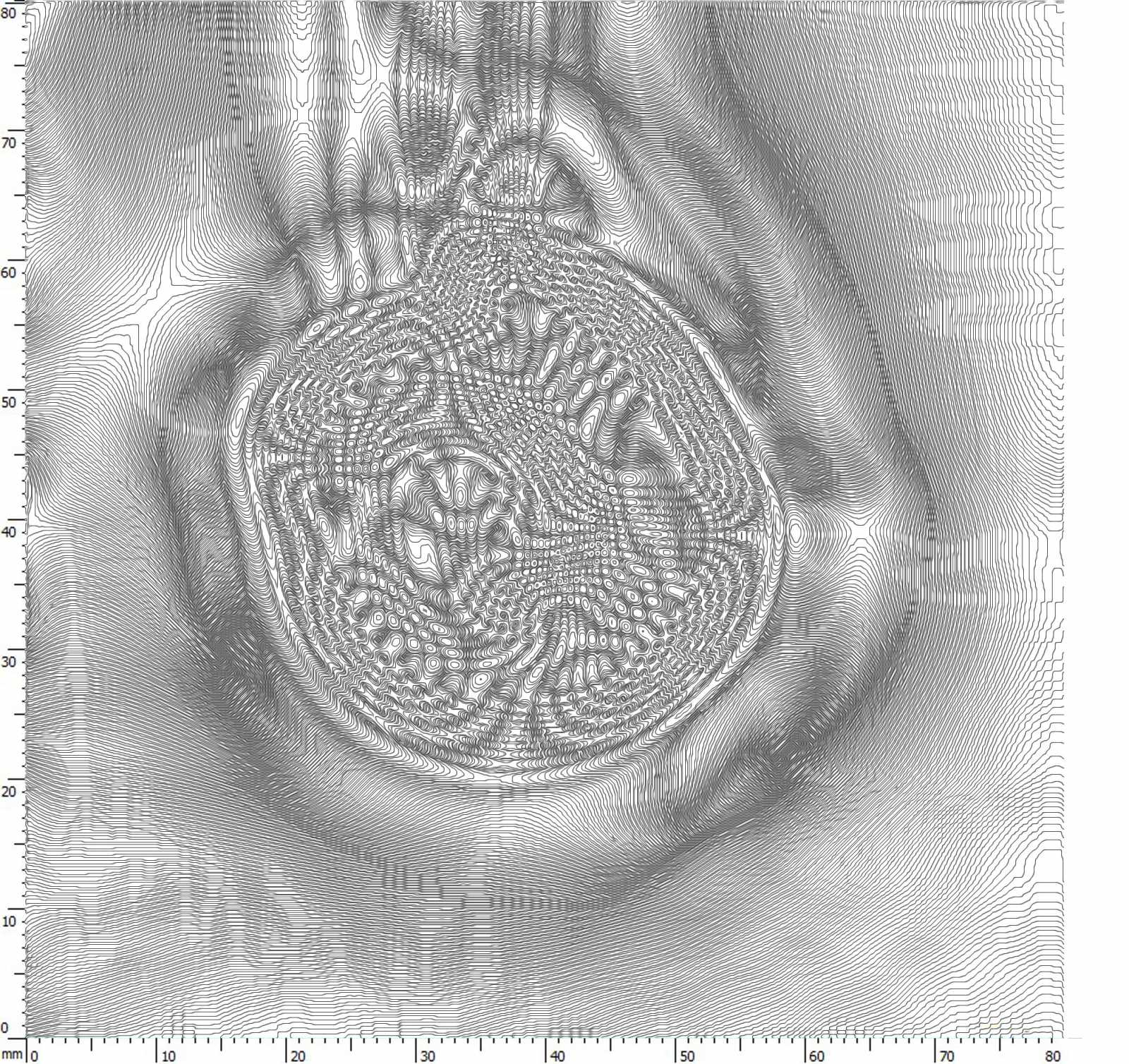

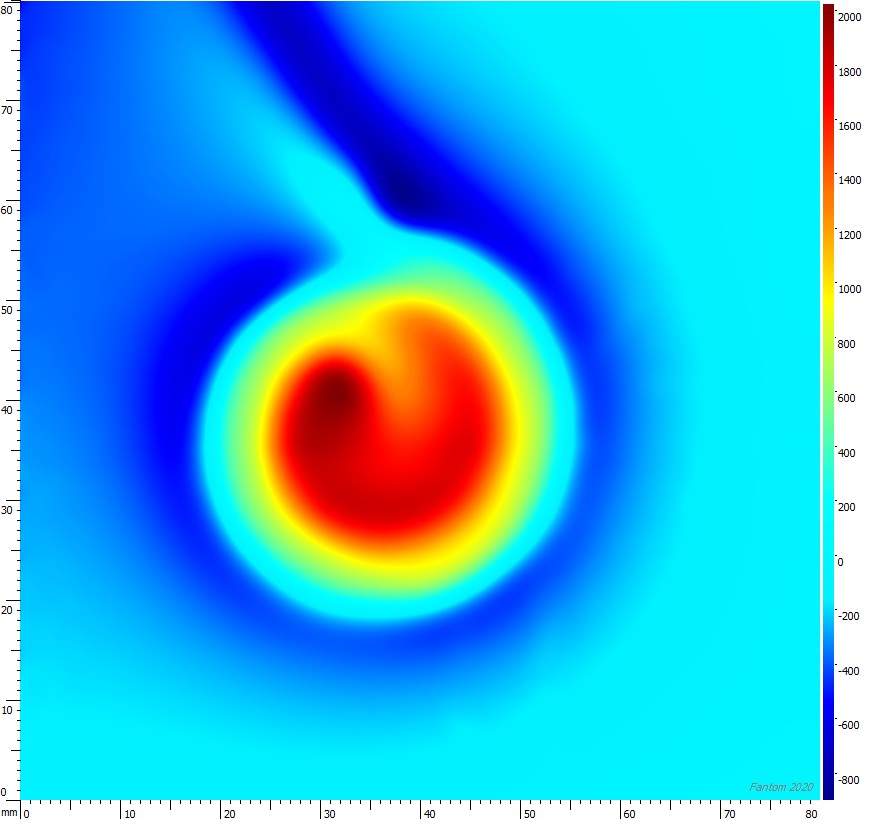

Плоская катушка номер 3

А, вот оно что. Я не так понял, картинка сразу не отобразилась

A-tac пишет: Fantom, Вы со временем всё равно придёте к пониманию важности сканов начала и завершения в виток провода, а также полтора и два витка, соответственно в виде плоскоспиральной намотки и в виде обычной цилиндрической.... усиленно рекомендую поддаться на эту провокацию....

@A-tac, со всей ответственностью хочу заявить! Ваши провокации - заразны!

С уважением

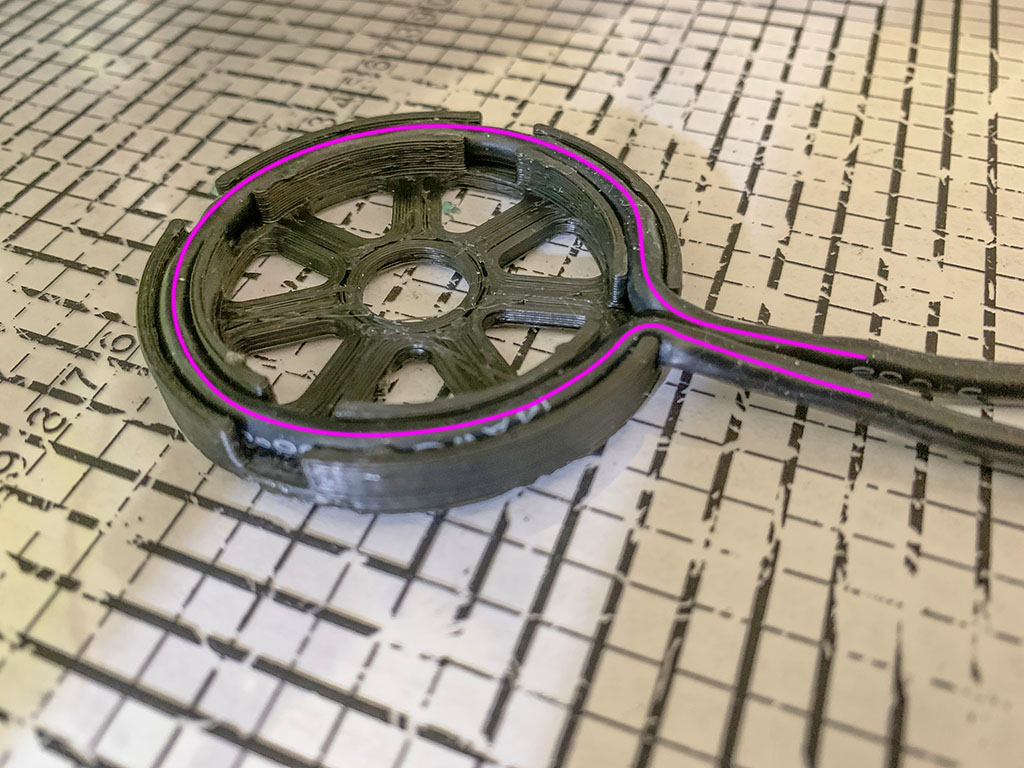

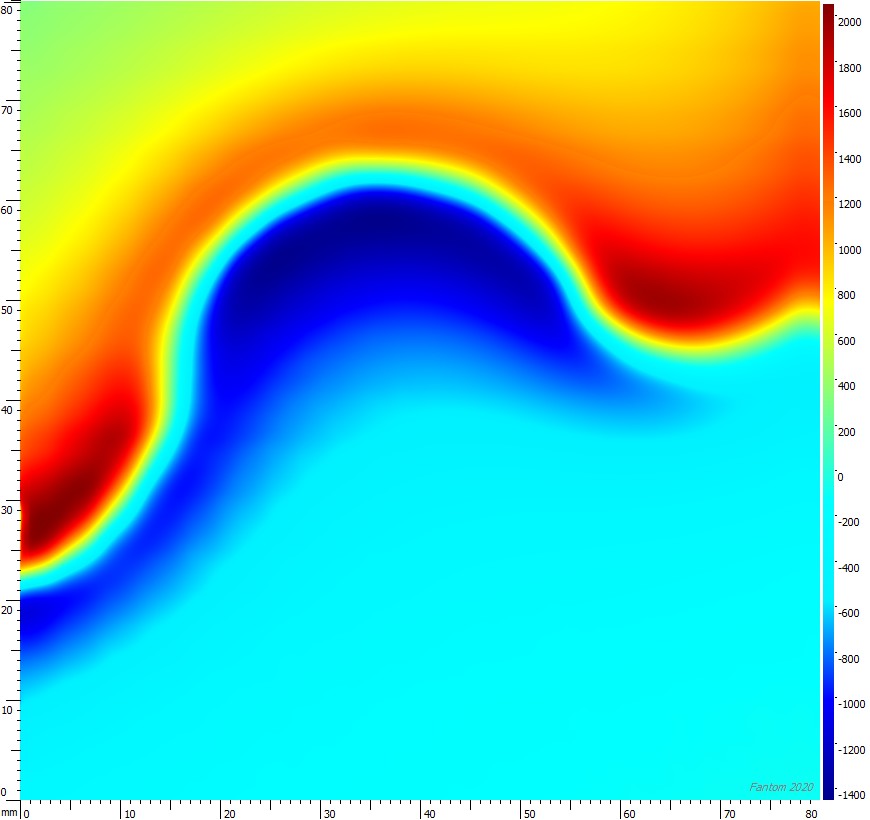

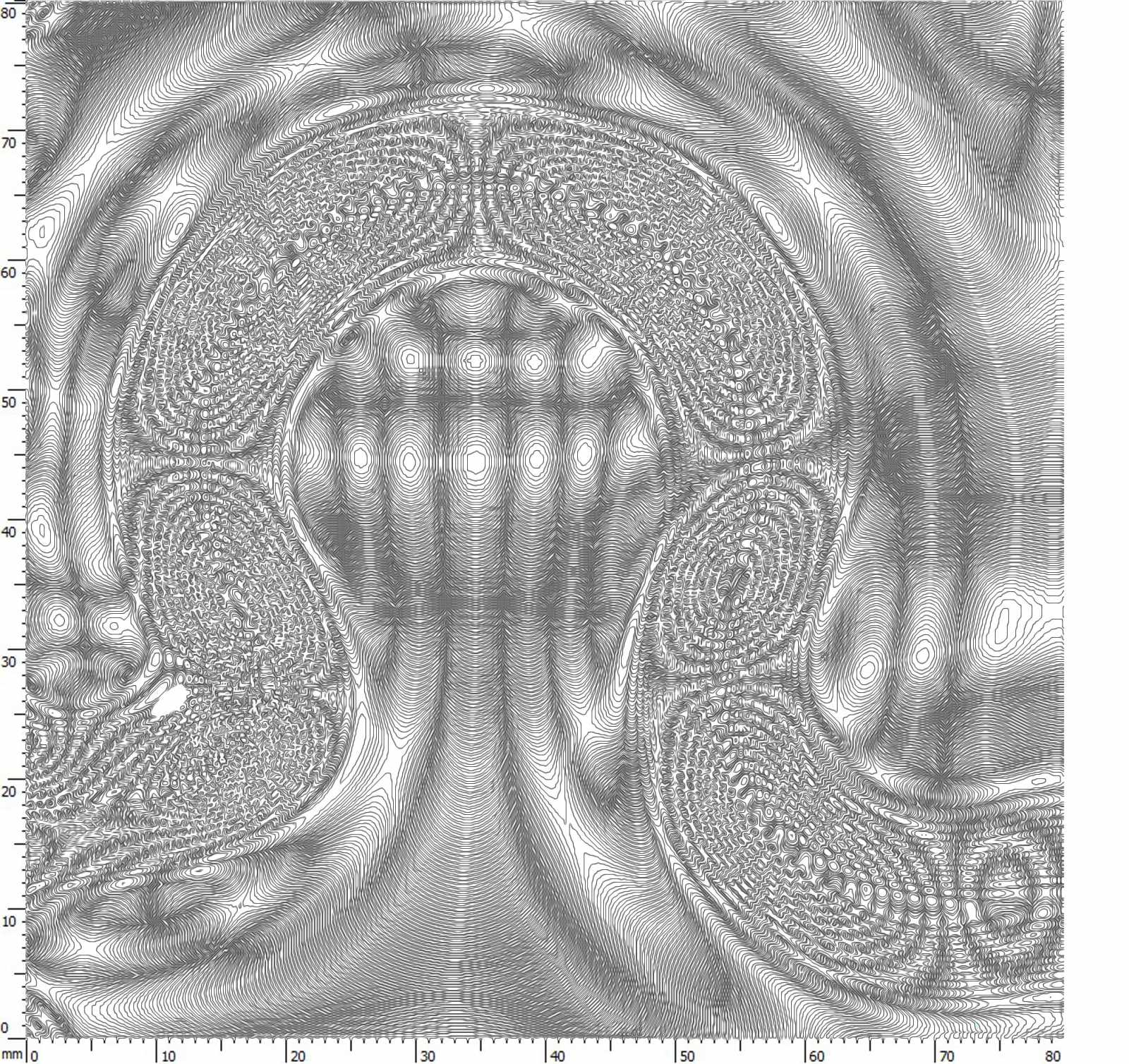

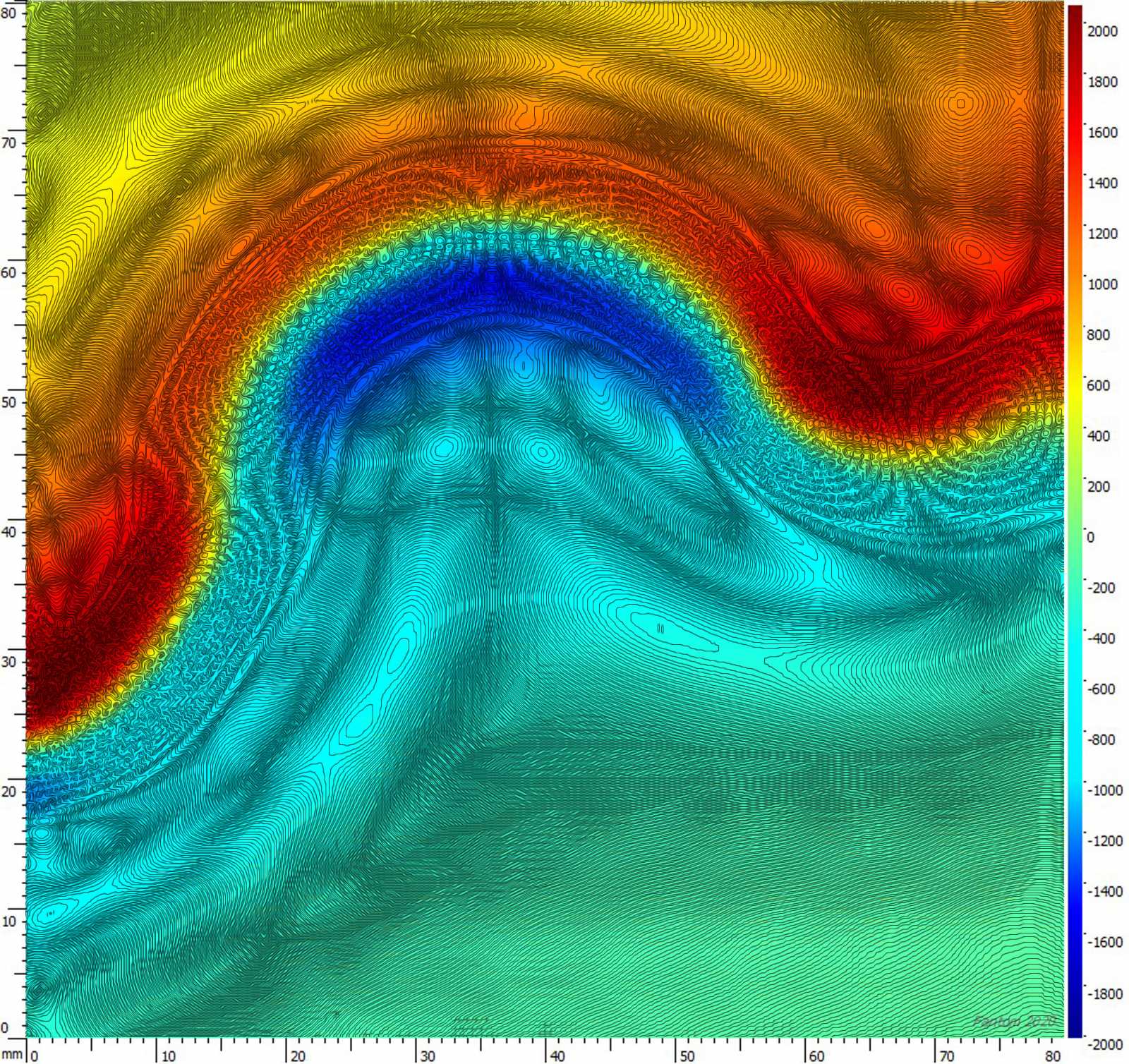

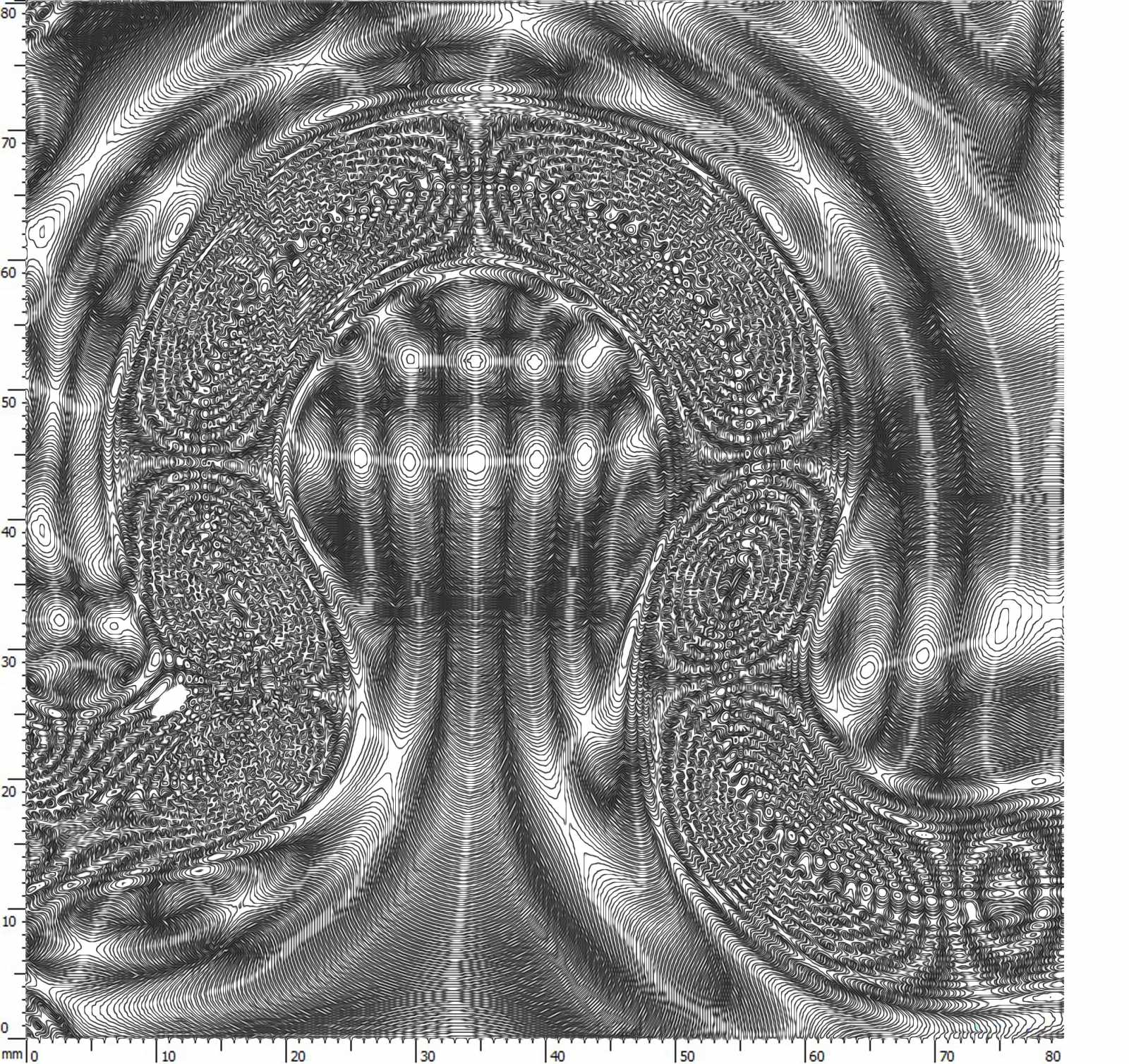

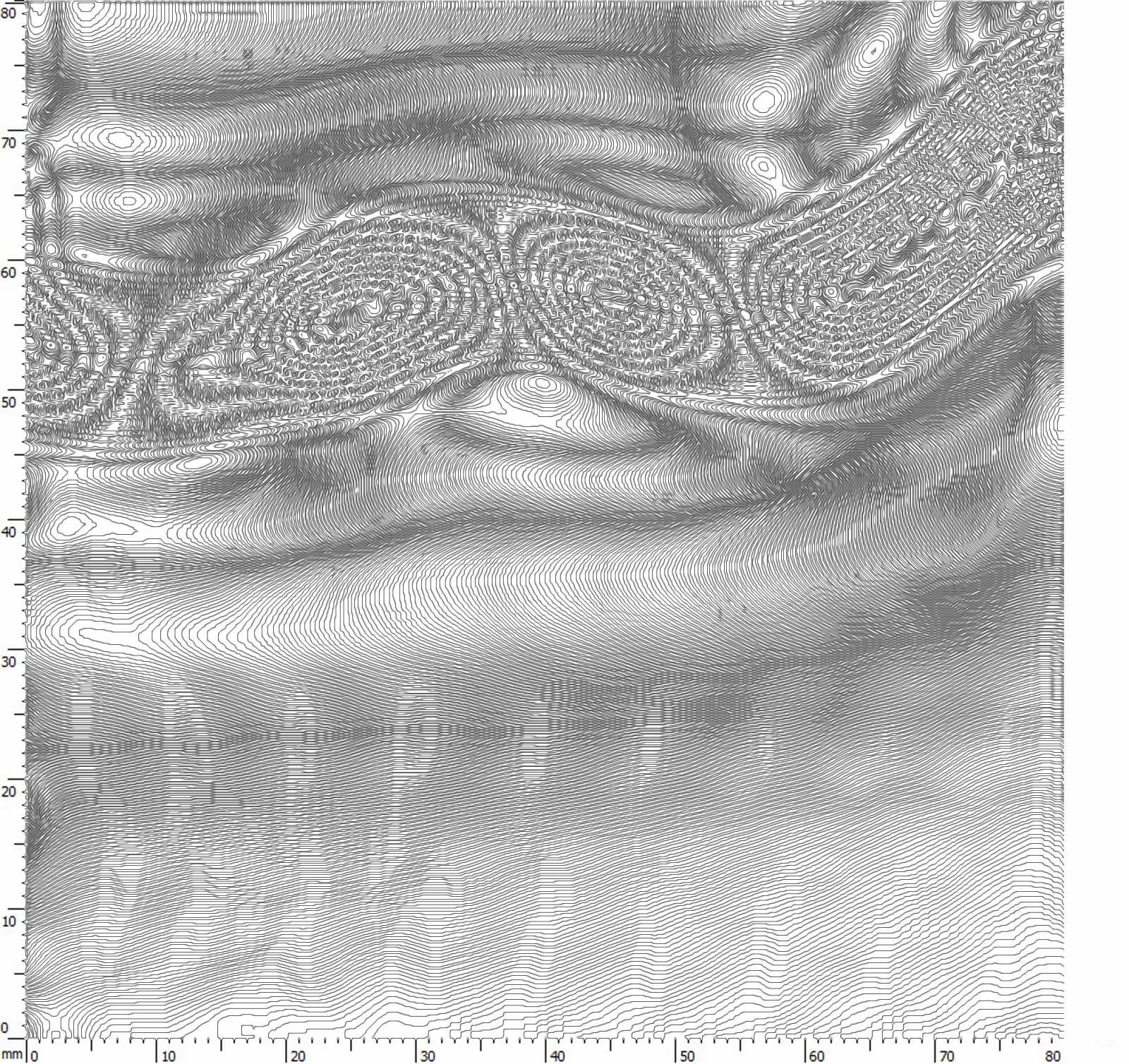

Контур с током диаметром 50мм, сегмент 90°

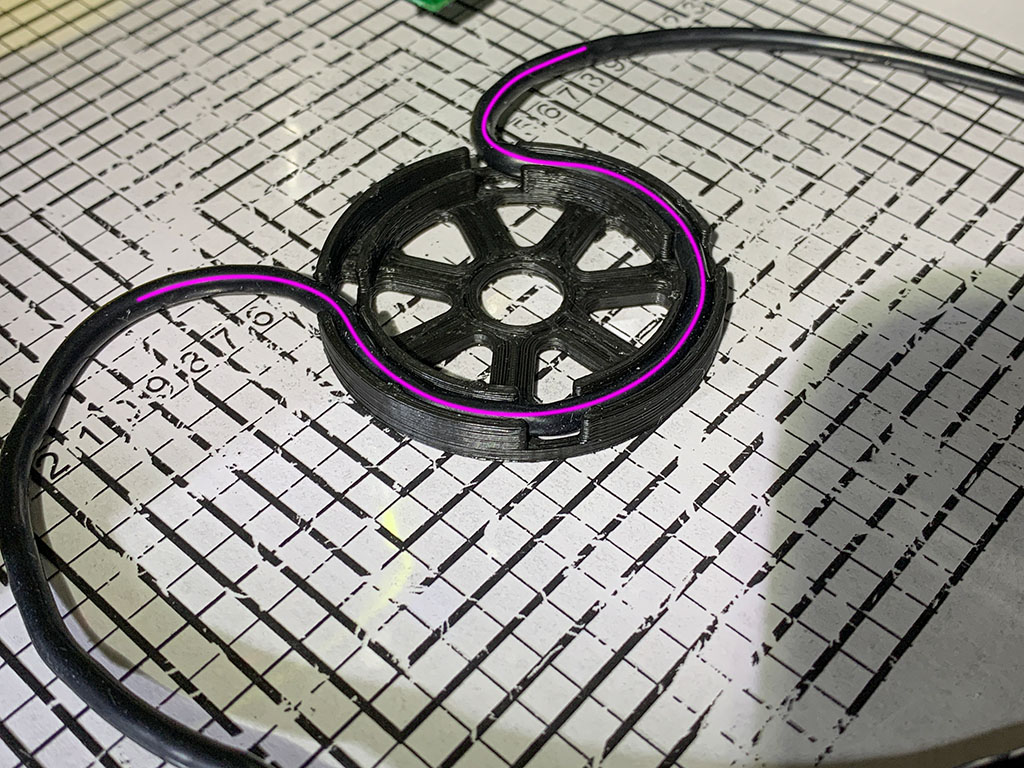

Контур с током диаметром 50мм, сегмент 180°

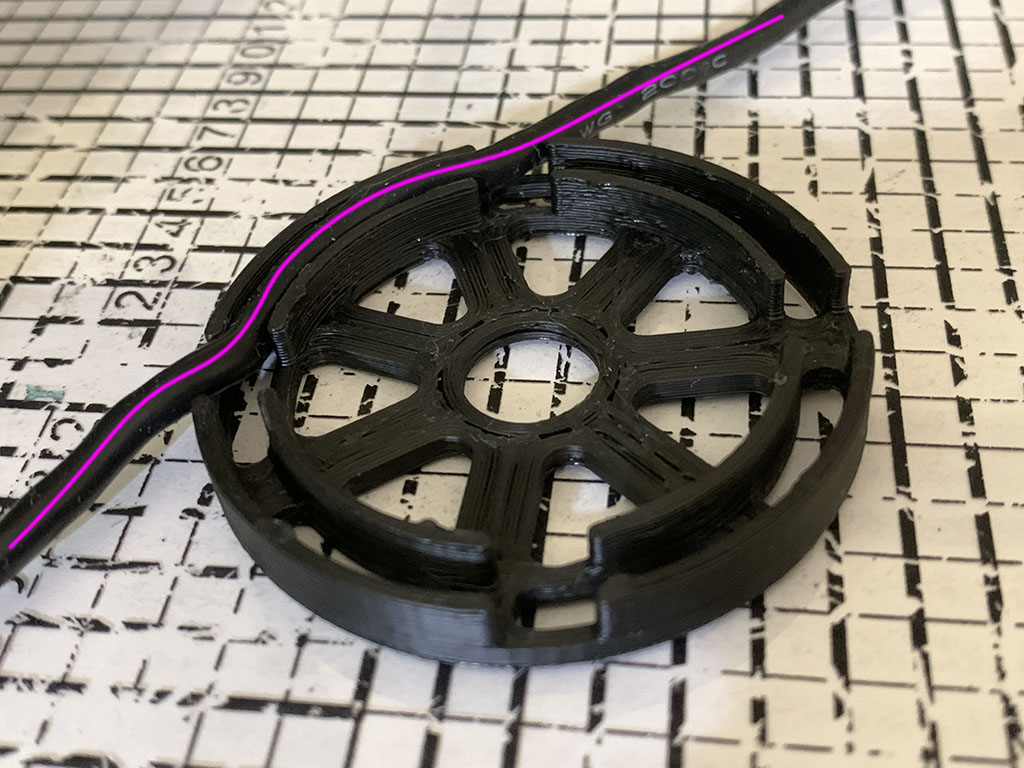

Контур с током диаметром 50мм, сегмент 270°

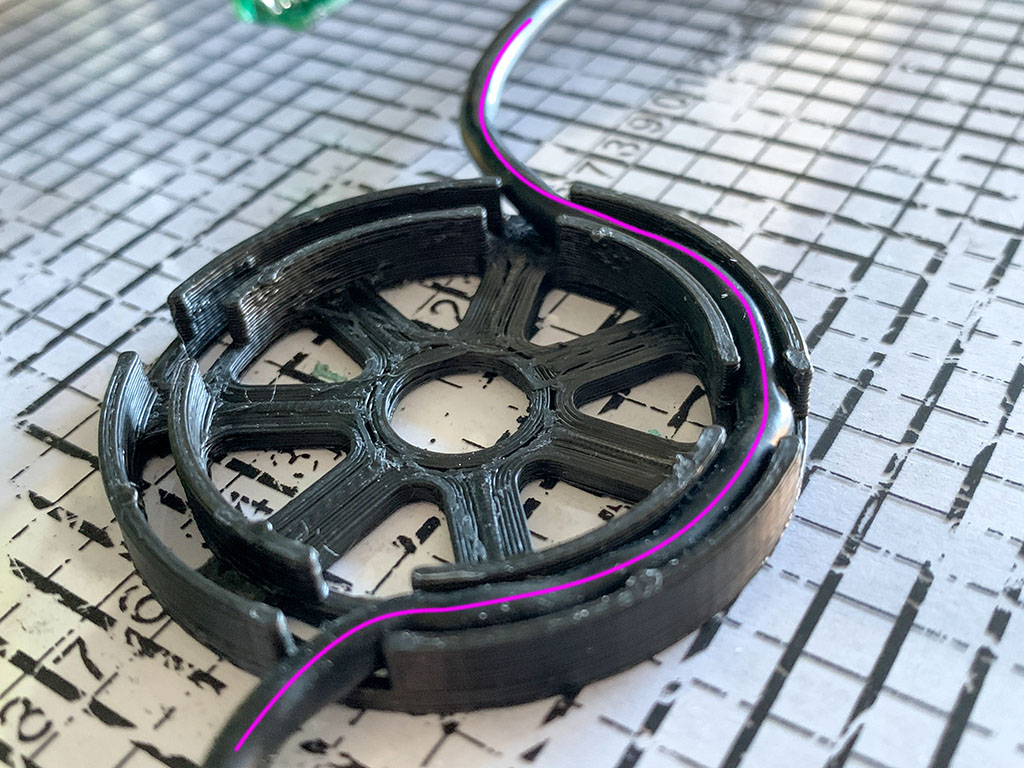

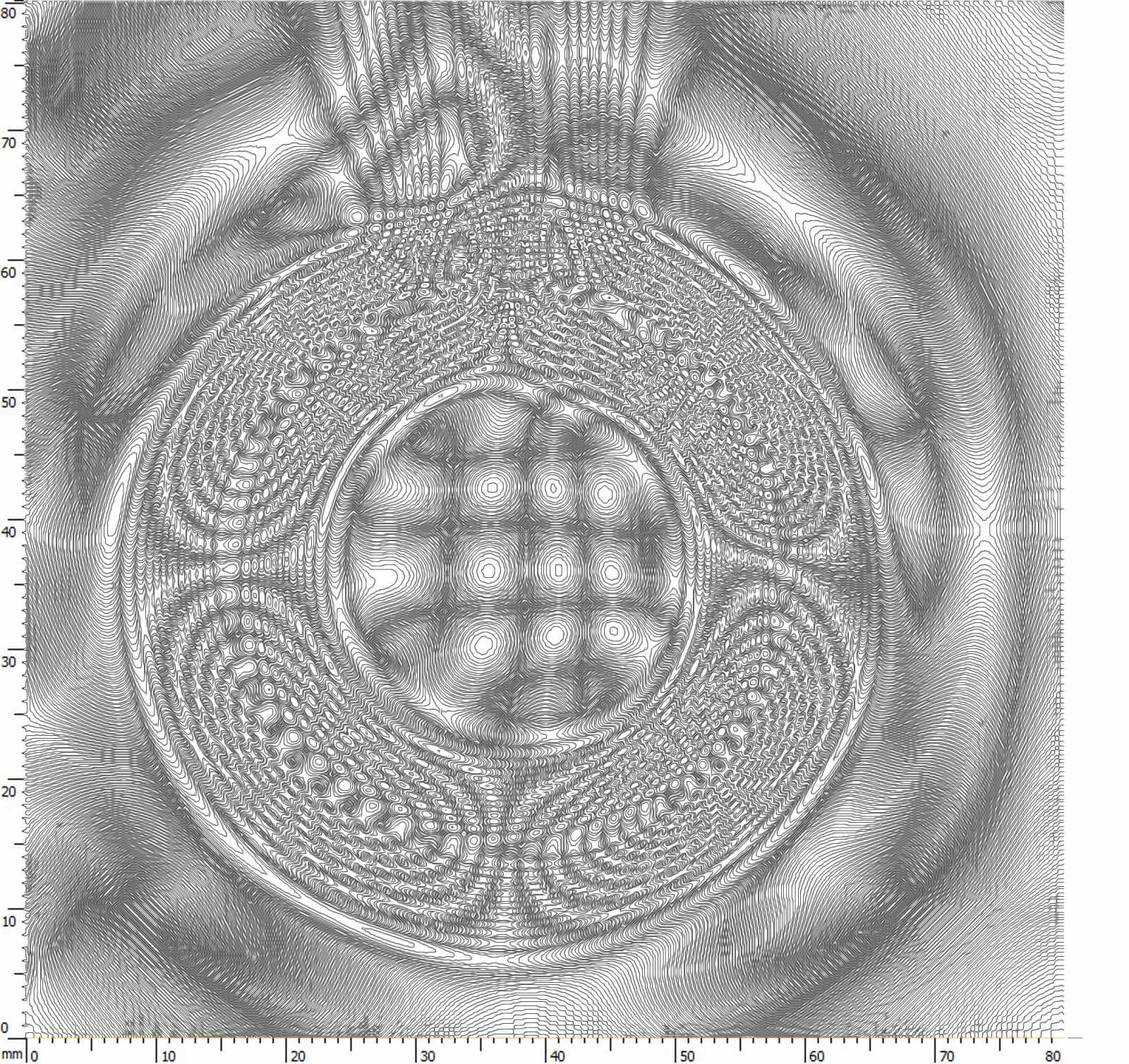

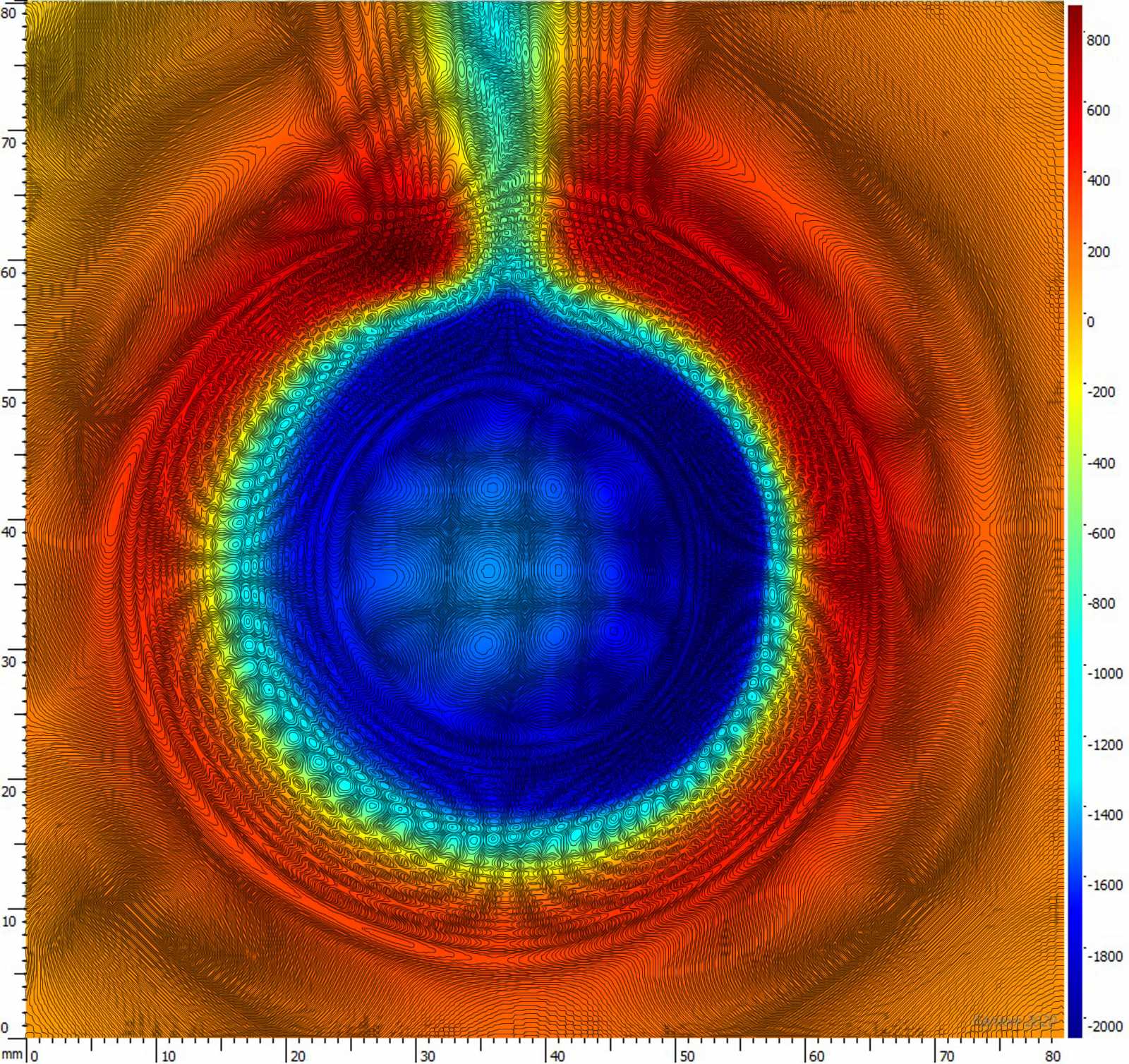

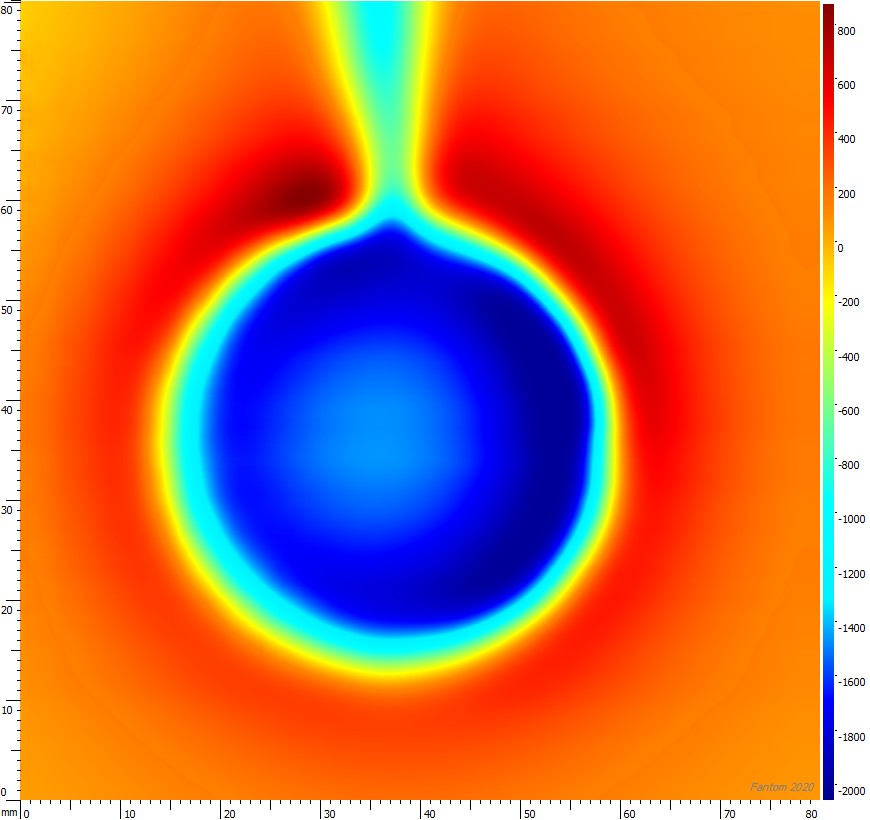

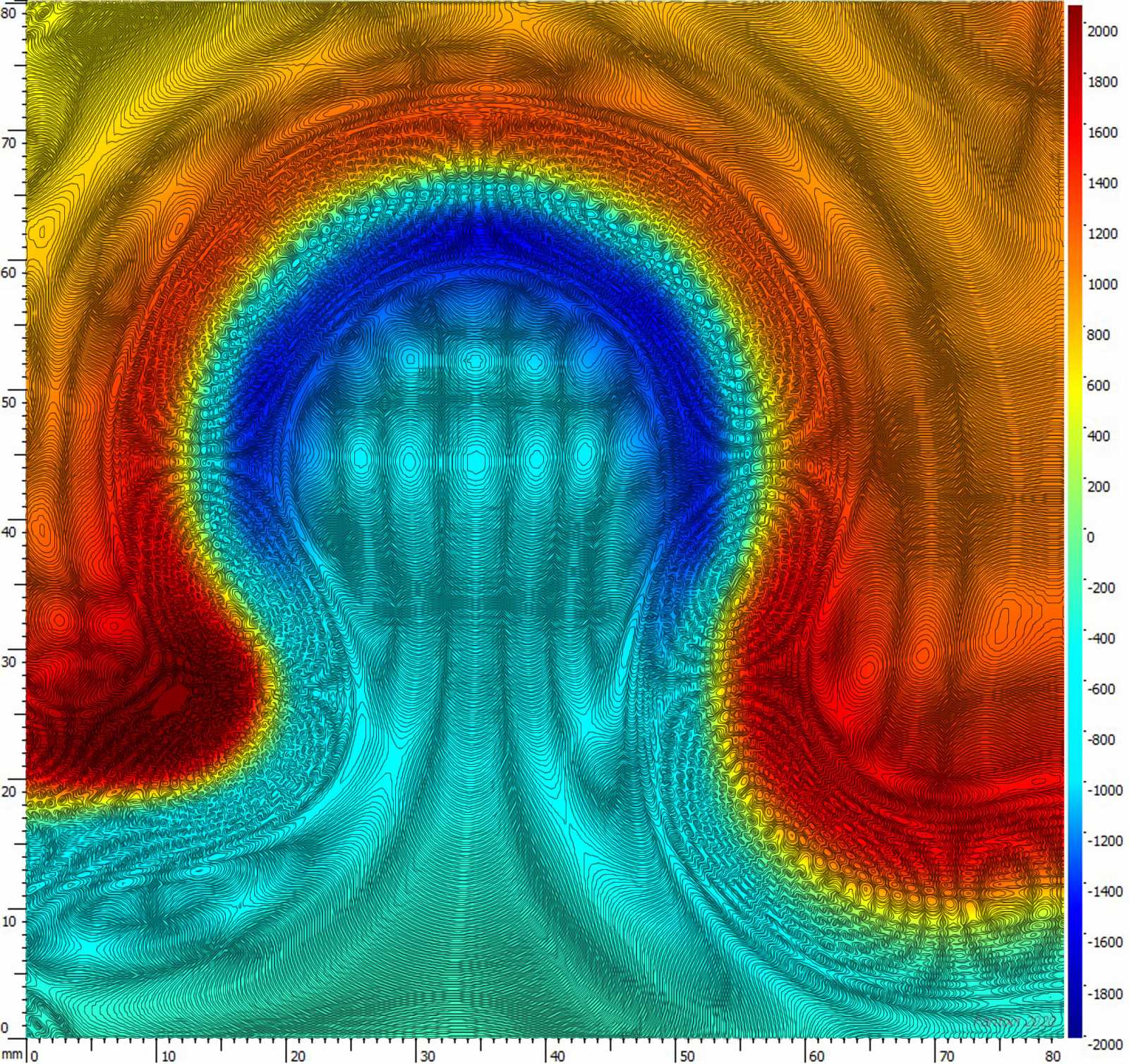

Контур с током диаметром 50мм, сегмент 360°

Предыдущие сканы подтверждают ,что магнитная индукция пропорциональна количеству витков . ?

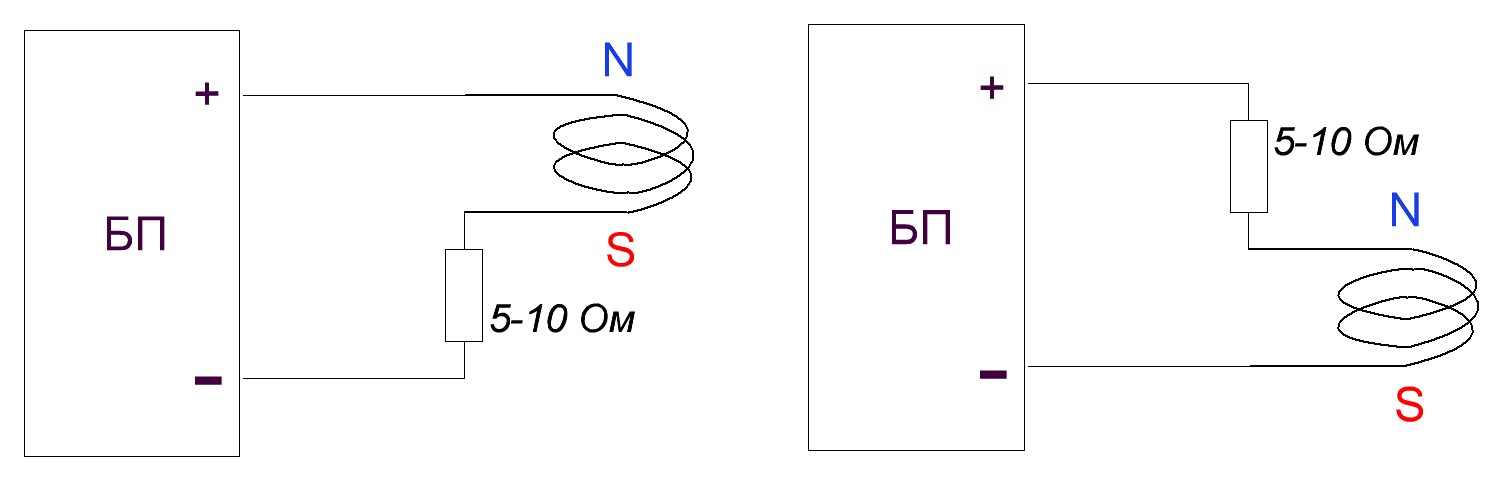

Fantom, если можно, то скан с 360 градусного витка по приложенной схеме с одинаковым уровнем энергии...
Резистор должен быть безиндуктивным ватт на 5 или 10, какой найдётся, его сопротивление должно быть больше сопротивления витка на номинал сопротивления этого же витка...
Смысл увидеть разницу уровня магнитного поля, формируемого положительными и отрицательными частями электрического потока.
Программные установки менять не надо, если датчик сканера плохо будет видеть поле, то просто добавьте мощности с блока питания
до нормы магнитного поля, достаточного для сканирования и самое главное: перед сканированием второго варианта надо только перебросить резистор, а всё остальное не трогать....
И если уровень поля и картинка изолиний будет отличаться от безрезисторного варианта .....
Правда, я не совсем понимаю как сделать уровень поля одинаковым при измерении с резистором и без него....
Но идея, думаю, понятна.....

A-tac пишет: Fantom, если можно, то скан с 360 градусного витка по приложенной схеме с одинаковым уровнем энергии...

Буду думать.

С уважением

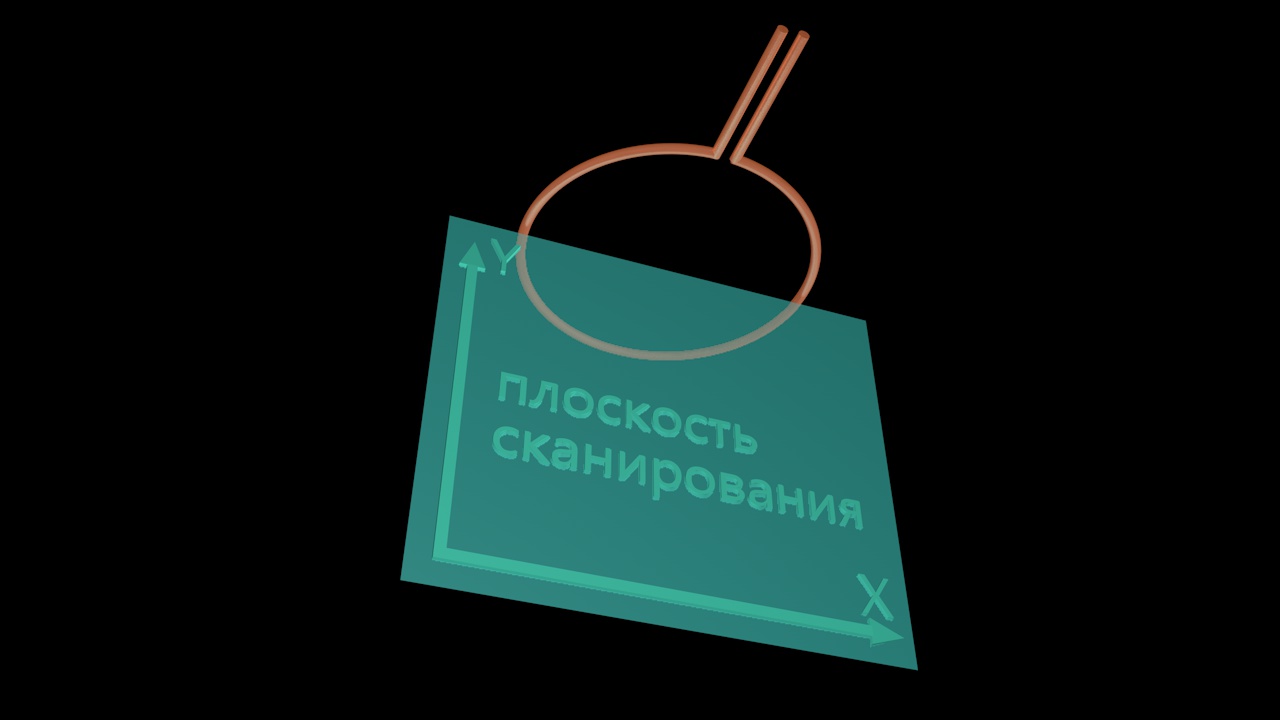

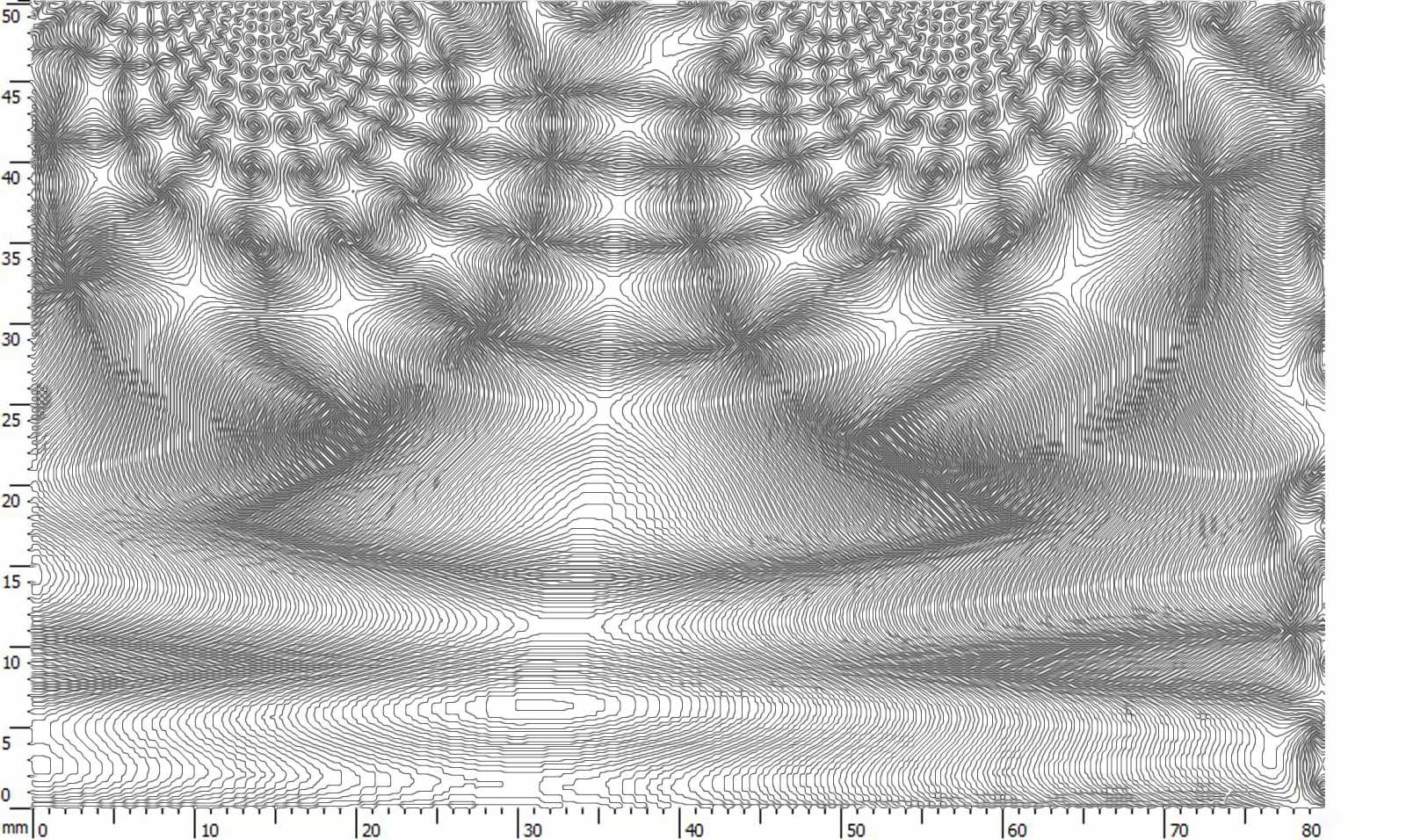

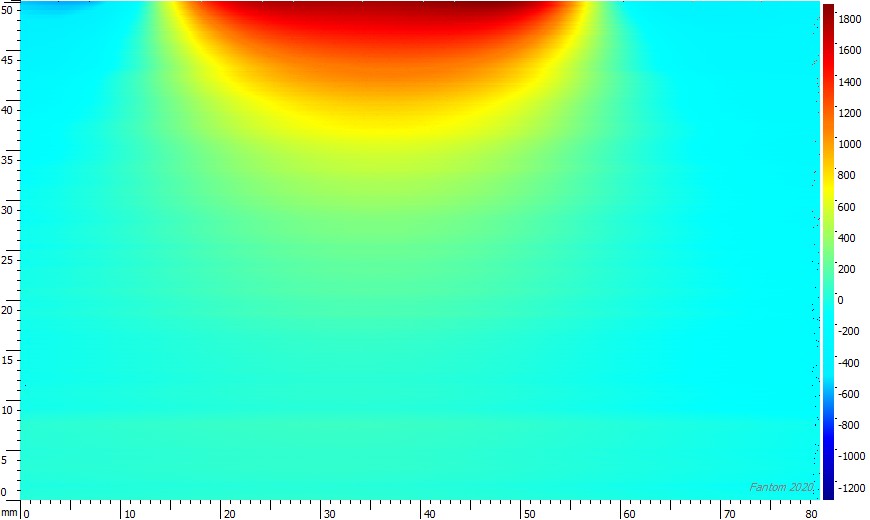

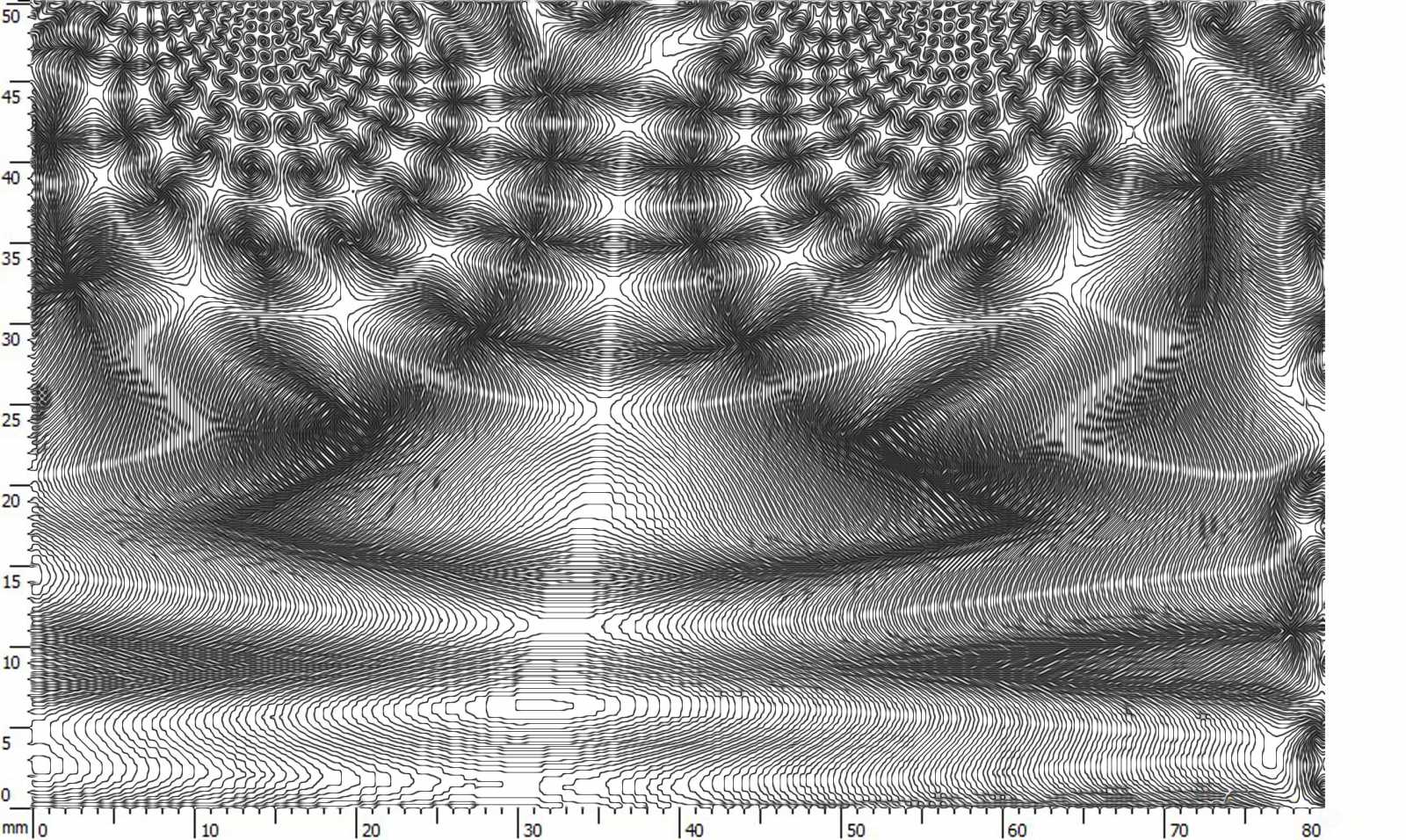

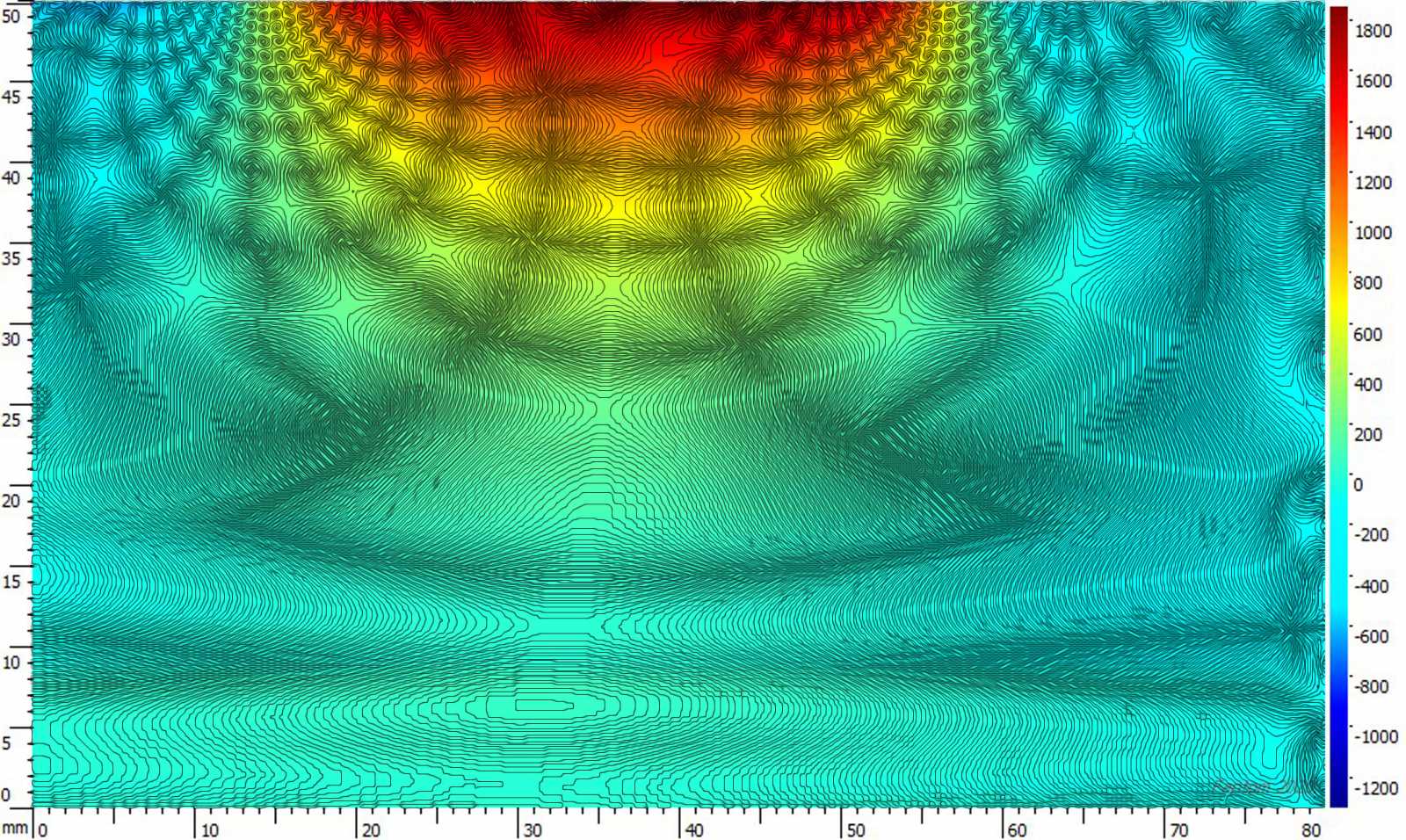

Скан контура с током издали к его поверхности, в плоскости перпендикулярной витку.

Фантом, классная работа. Полностью подтверждающая классику. Для полноты картины, внутрь витка вставь небольшой сердечник из металла. Интересно посмотреть полюсной скрин с сердечником. Магнитная индукция железяки по науке больше прилагаемой от витка.(уровень магнитной проницаемости, на полюсе 1/2Вr)
Ещё раз хорошая работа.

Привет Alex. Два года как не общались. Хорошую тему ты открыл, сам много лет над этим думал как реализовать визуализацию магнитного потока. Но не на датчиках холла. Интересно у тебя получается. Могу подкинуть на проверку твоего прибора один мой экс. просто интересно что там может показать твое детище. Я так понял что ты сканируешь 3D принтером? А что не ЧПУ с поворотной осью? Если есть интерес к моему предложению по сканированию скажи, скину ролик. Удачи тебе во всем.

RX пишет: Привет Alex. Два года как не общались. Хорошую тему ты открыл

Привет. Рад тебя читать.
Сканирую не 3D а 2D - чисто в плоскости. 3D никакого смысла нет - на слой нужно 1-2 часа - получится совершенно неадекватно.
Мне прямоугольная сетка больше нравится поэтому строки и столбцы. Делал игрушку позабавиться с МД. И неожиданно
выяснилось, что удалось визуализировать интерференционные структуры, похоже лежащие в основе МП. Теперь внимательно изучаю это. По ролику - кидай. Ежели интересно будет - сделаю скан.

С уважением
