ТЕМА:

Теперь понятна структура ленточных плоских катушек.....

Fantom пишет:

A-tac пишет: Fantom, Вы со временем всё равно придёте к пониманию важности сканов начала и завершения в виток провода, а также полтора и два витка, соответственно в виде плоскоспиральной намотки и в виде обычной цилиндрической.... усиленно рекомендую поддаться на эту провокацию....

Возможно,что приду. Однако пока согласиться не могу.

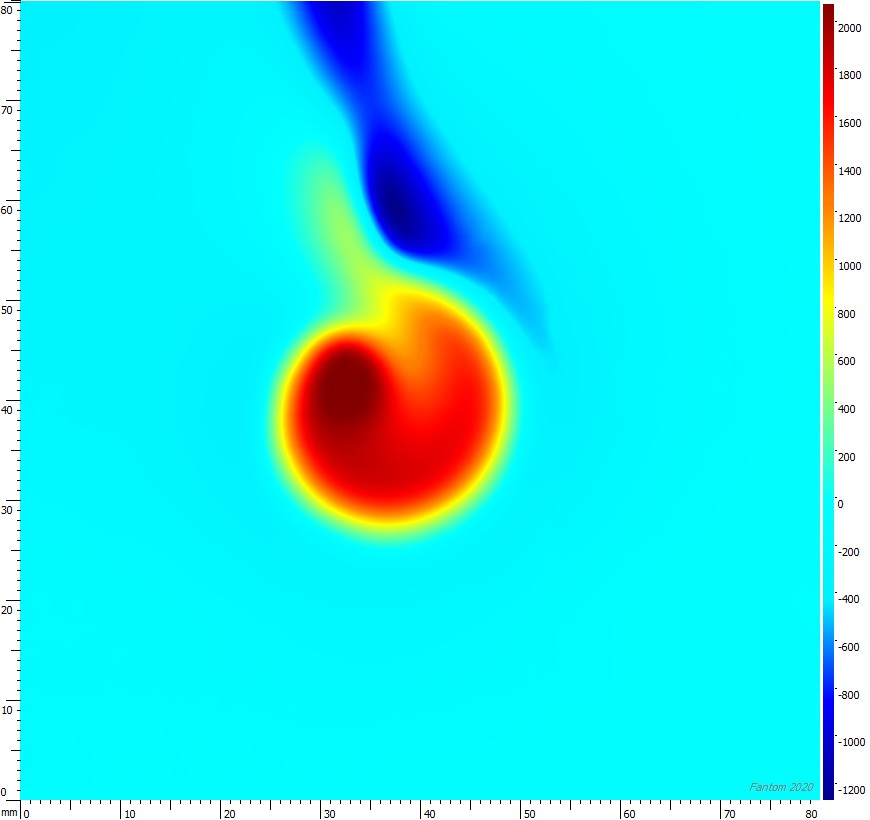

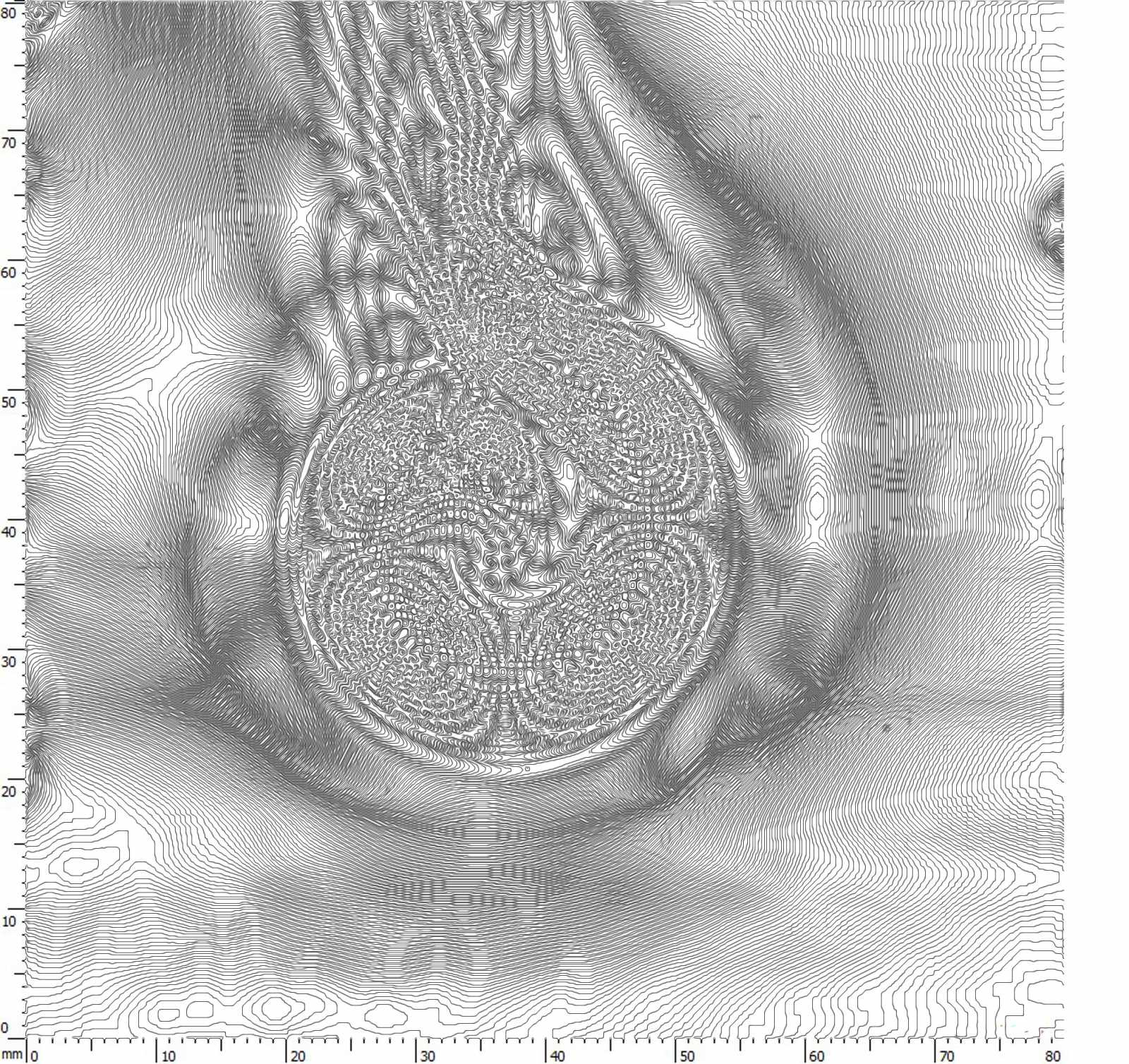

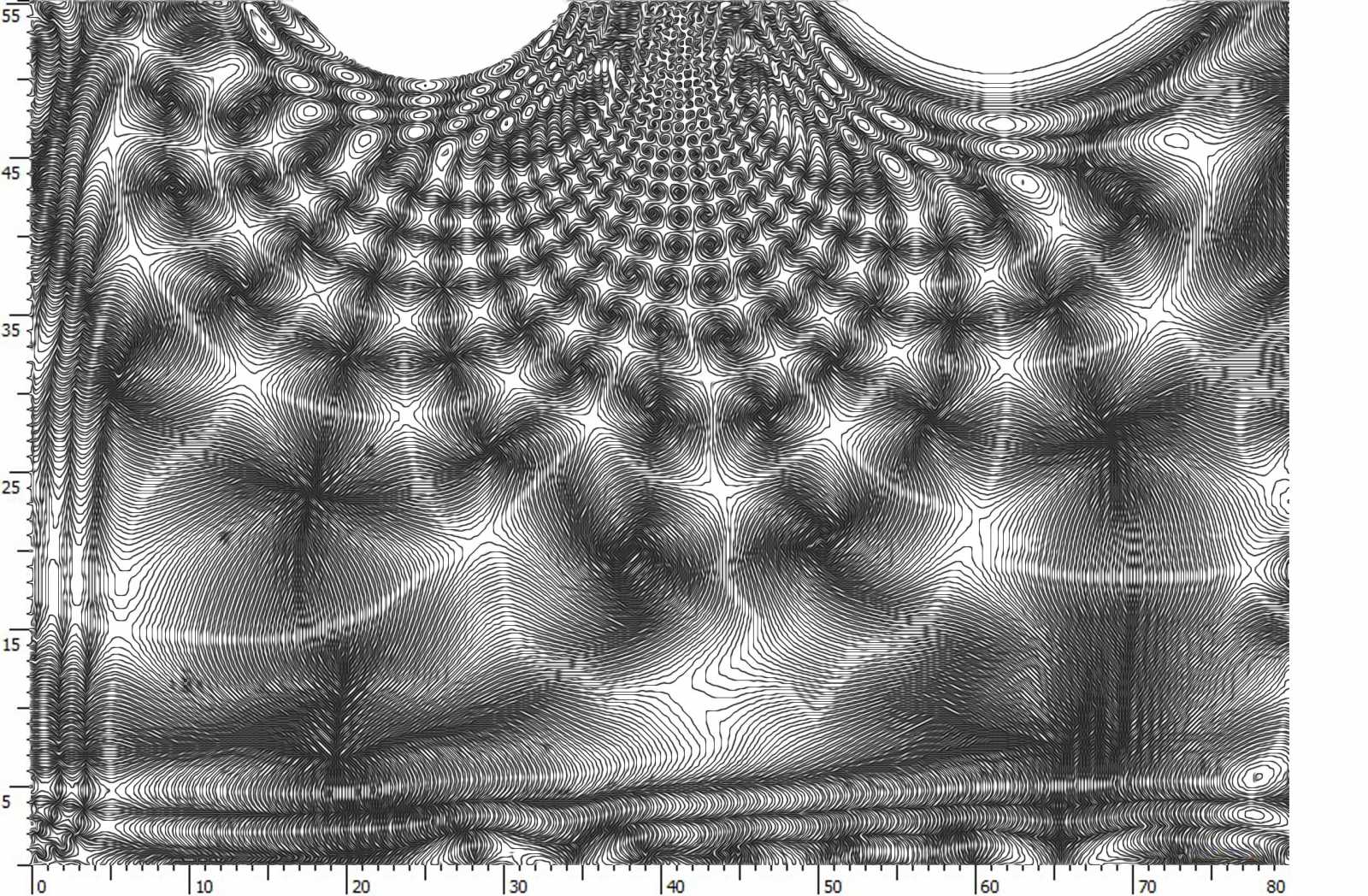

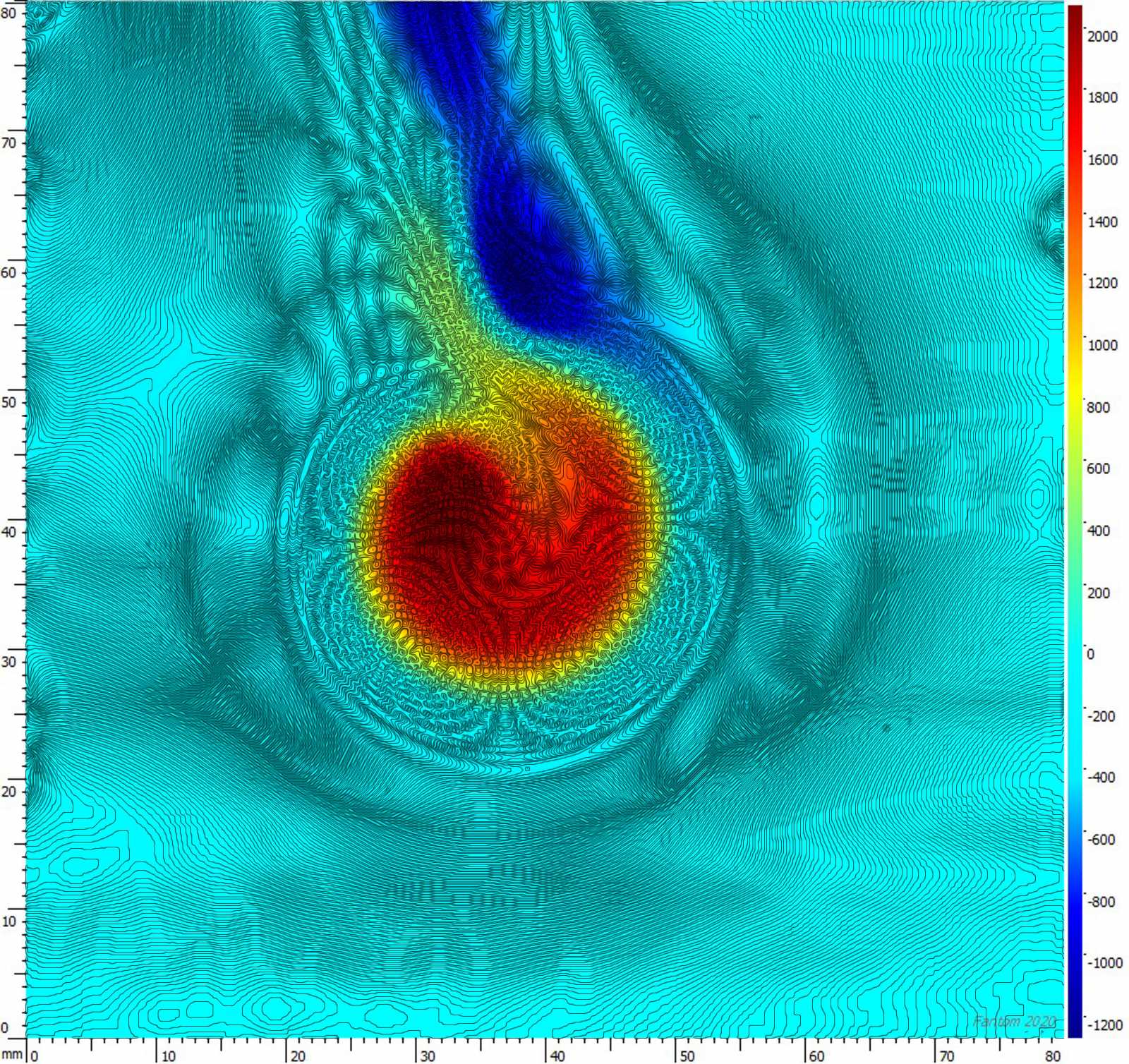

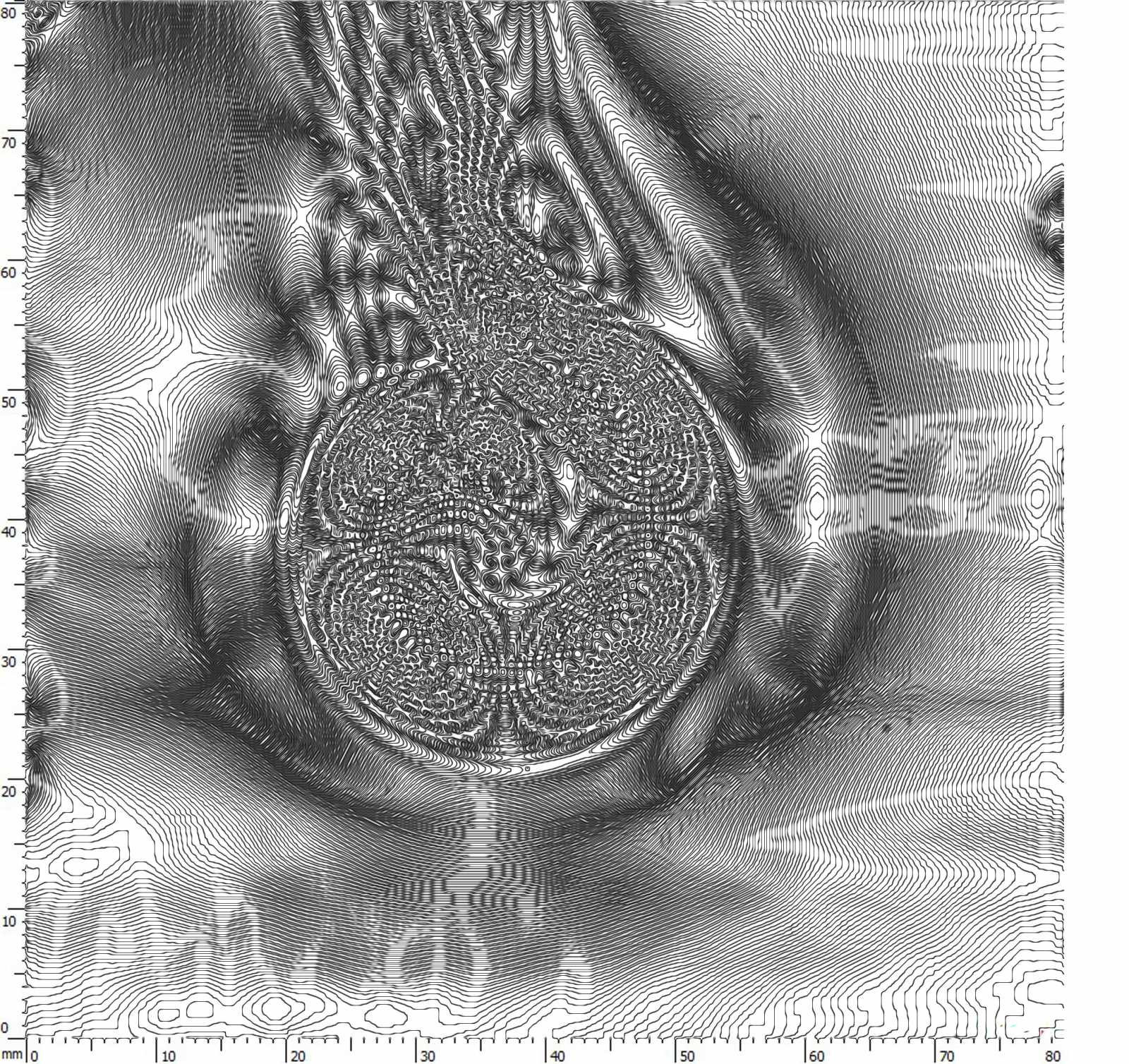

Вот скан контура диаметром 50мм. Структура плотности изолиний внутри контура - согласен - весьма интересна.
А вот область ввода проводов .... Присветите , ежели не вижу чего в упор ...


С уважением

После полутора витков всё поймёте.....

Интересно, если датчик поднять повыше, широкая полоса с нулем в центре сузится ?

Давно как то я видел рисунок с опытом где был проведен модифицированный опыт Эрстеда где вместо компаса подвешенная на нитке намагниченная иголка. Она кроме того что повторила стрелку компаса - но и наклонилась по вертикали при вертикальном расположении провода с током.
Еще видел как то фото с магнитной жидкостью на проводе с током - она образовала типа резьбовой нарезки на проводе.
Сам пробовал с током в 5А и иглой не увидел наклона. Возможно тока мало.
Маэстро Фантом а Ваш агрегат может доказать и опровергнуть существование кроме круговой составляющей еще и продольной?

sers пишет: Давно как то я видел рисунок с опытом где был проведен модифицированный опыт Эрстеда где вместо компаса подвешенная на нитке намагниченная иголка. Она кроме того что повторила стрелку компаса - но и наклонилась по вертикали при вертикальном расположении провода с током.
Еще видел как то фото с магнитной жидкостью на проводе с током - она образовала типа резьбовой нарезки на проводе.
Сам пробовал с током в 5А и иглой не увидел наклона. Возможно тока мало.
Маэстро Фантом а Ваш агрегат может доказать и опровергнуть существование кроме круговой составляющей еще и продольной?

Это легко. У нас же есть полная карта значений напряженности на той самой плоской шине 15мм.

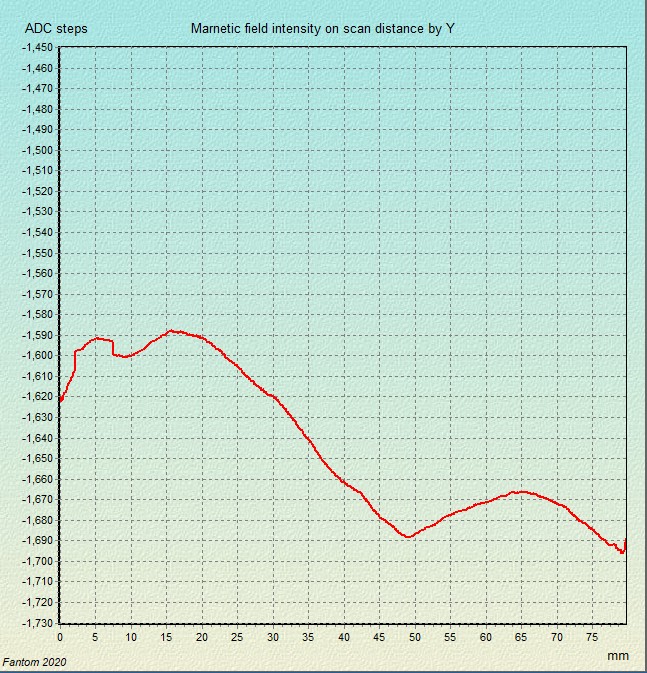

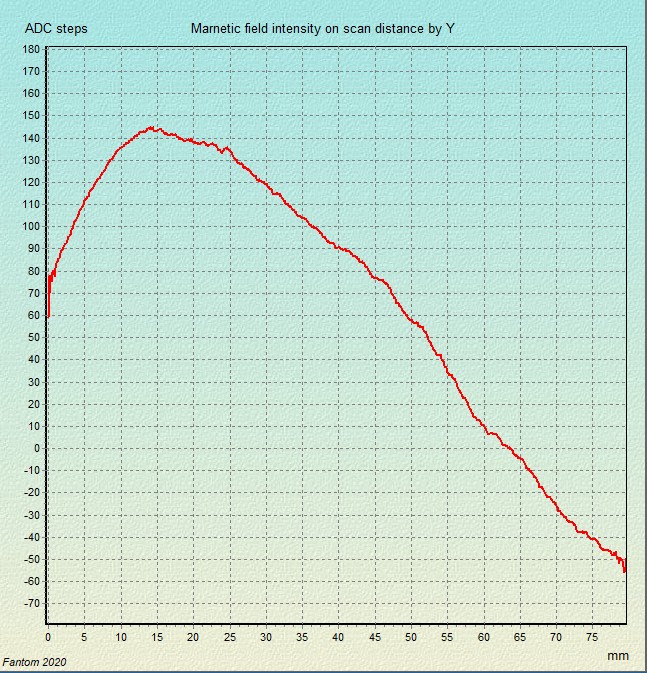

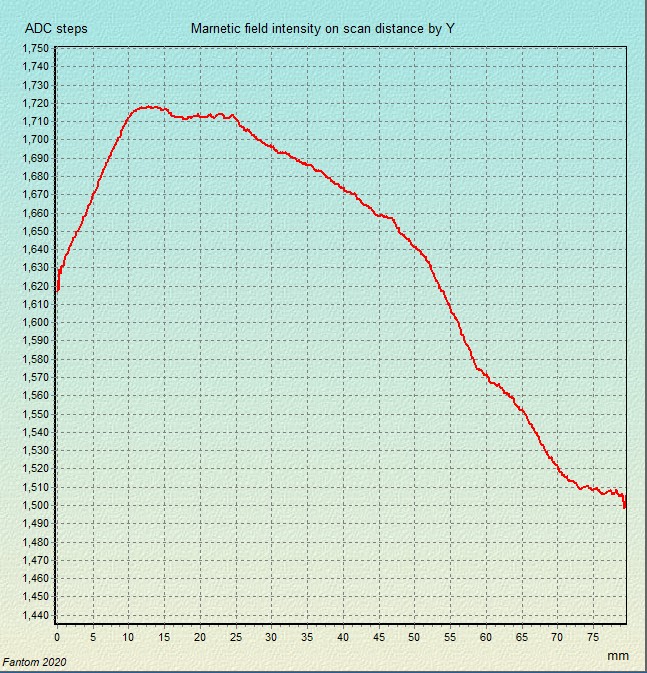

Возьмем срез данных распределения напряженности МП по вертикали.
Отобразим их в виде графика . В трех местах - левый край шины, в середине и правый край.
Результат - сканер продольной составляющей поля не зарегистрирует.
Некоторая неравномерность значений по длине проводника обусловлена, скорее всего, неполной параллельностью расположения шины относительно сенсора.

570 пишет: Интересно, если датчик поднять повыше, широкая полоса с нулем в центре сузится ?

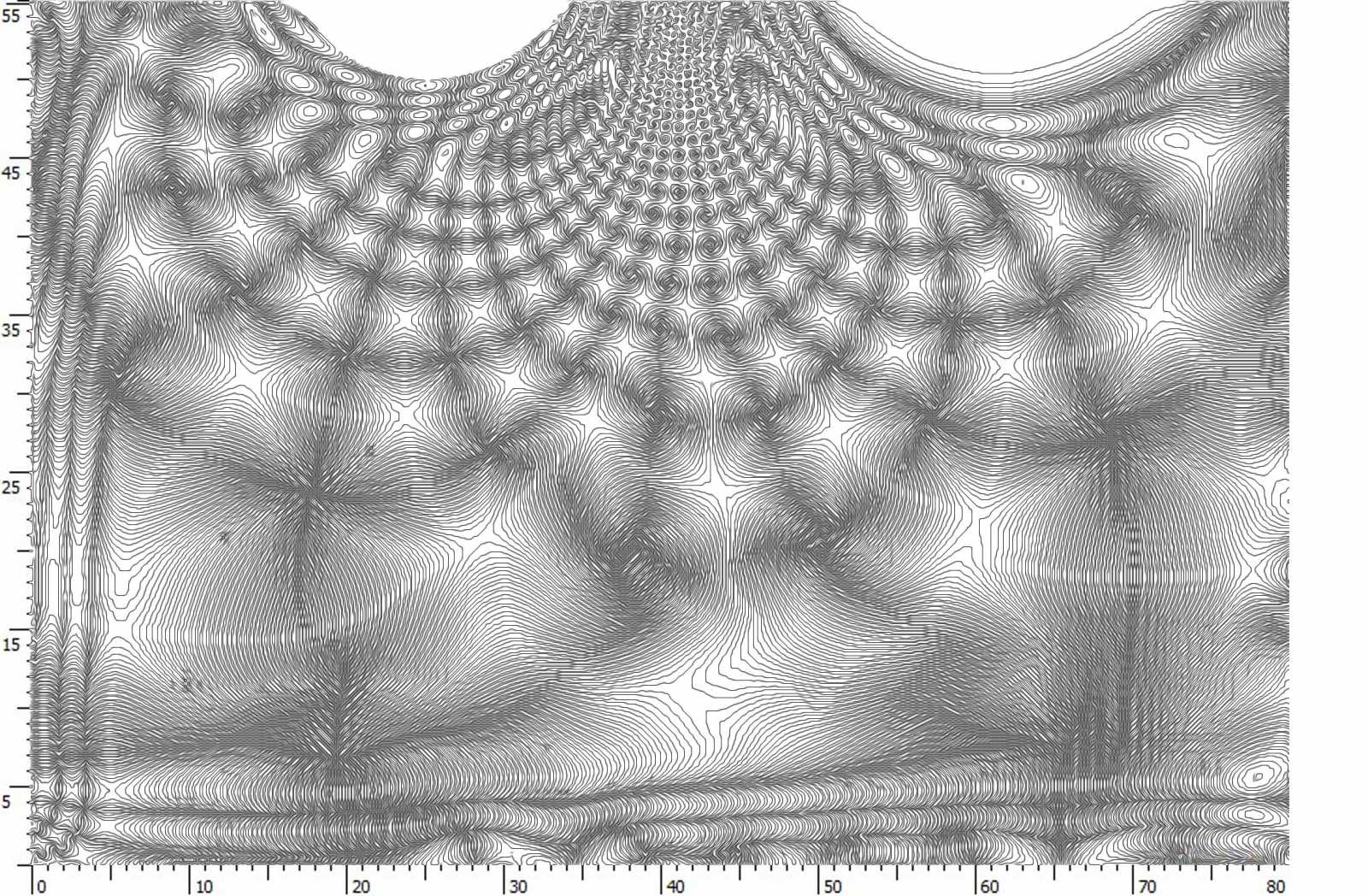

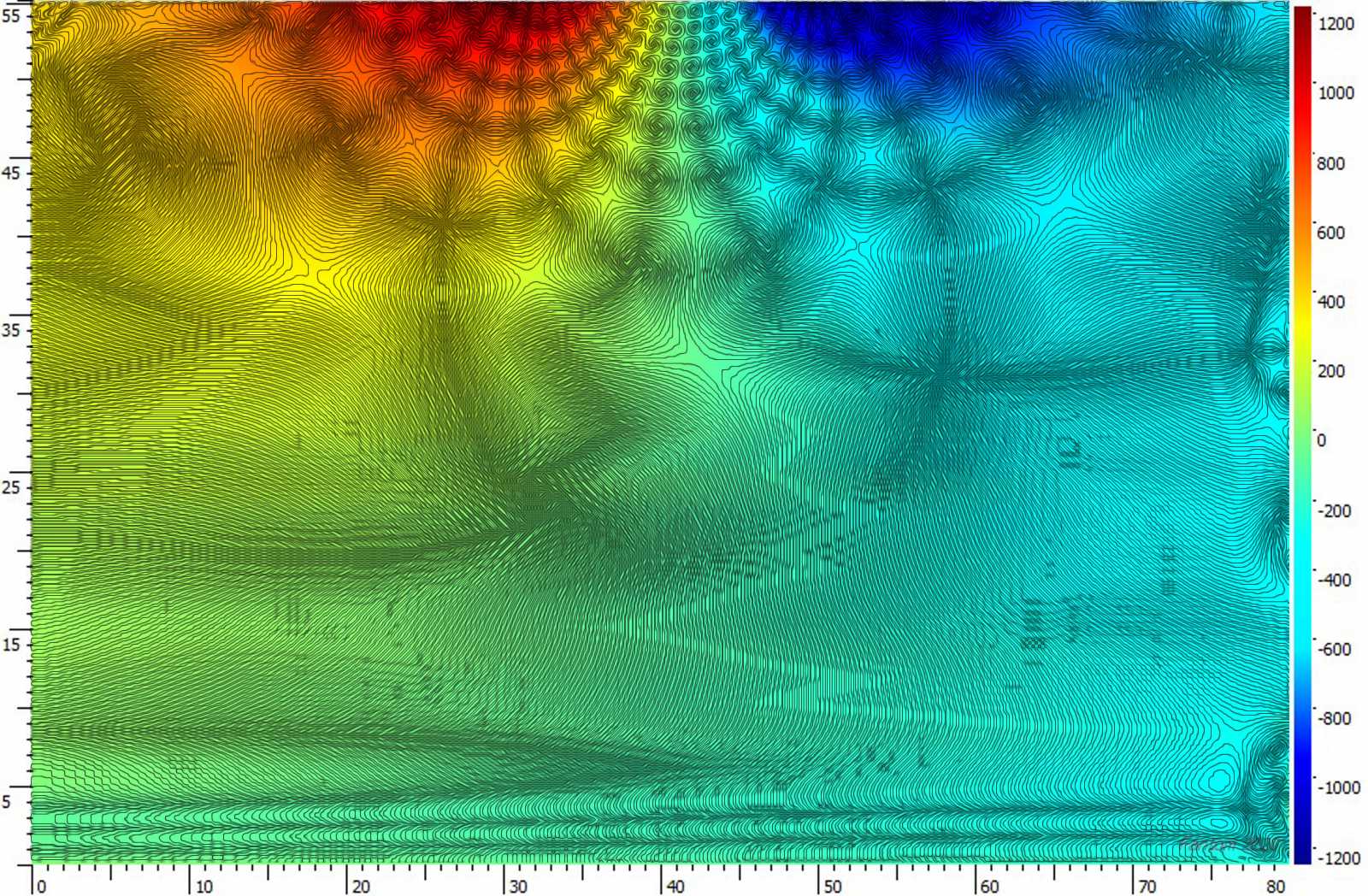

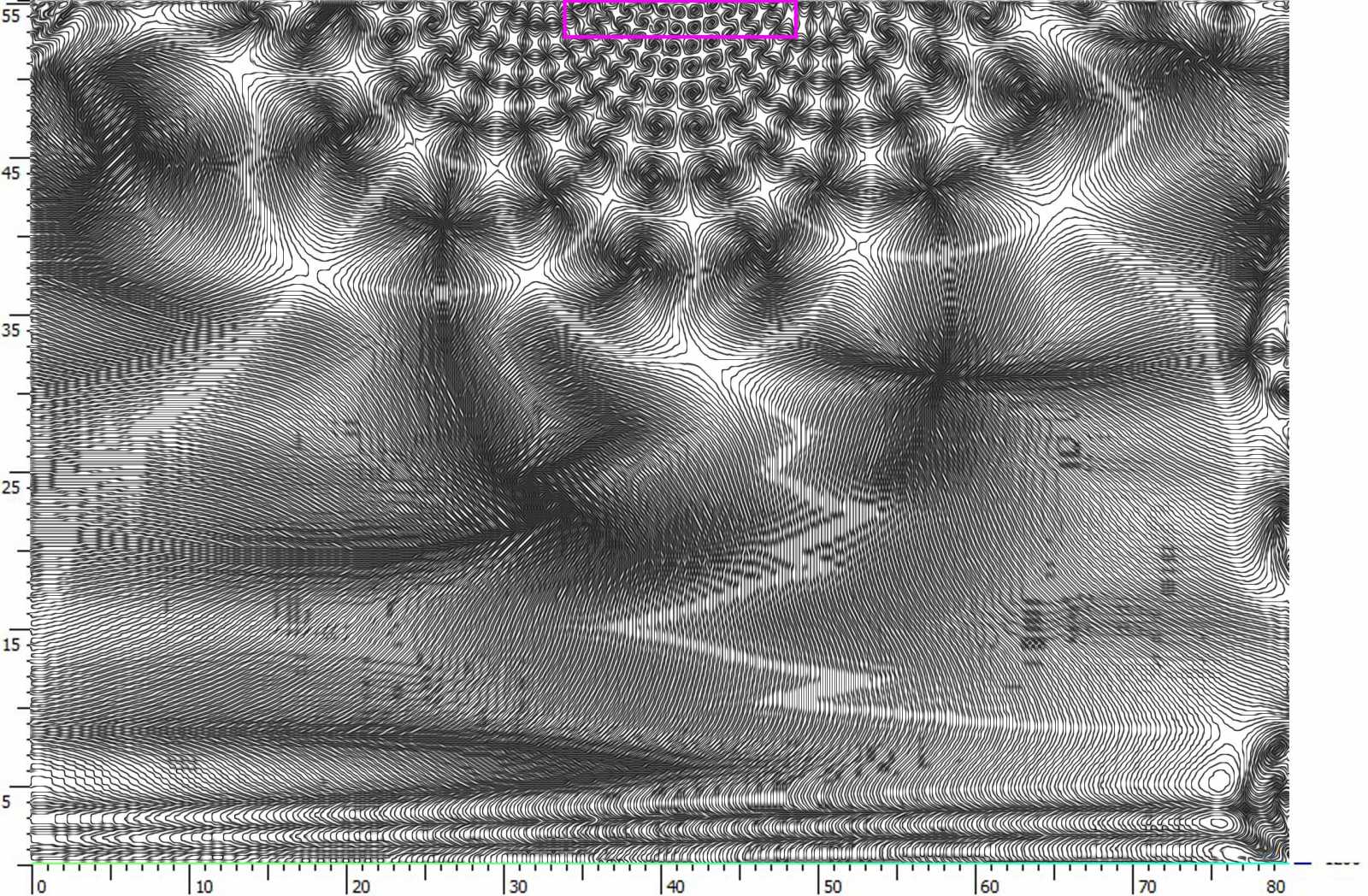

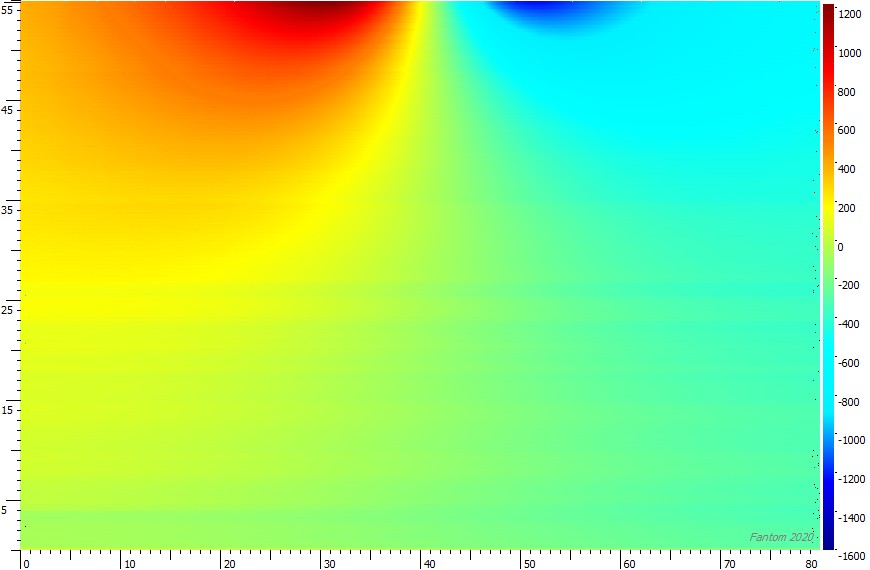

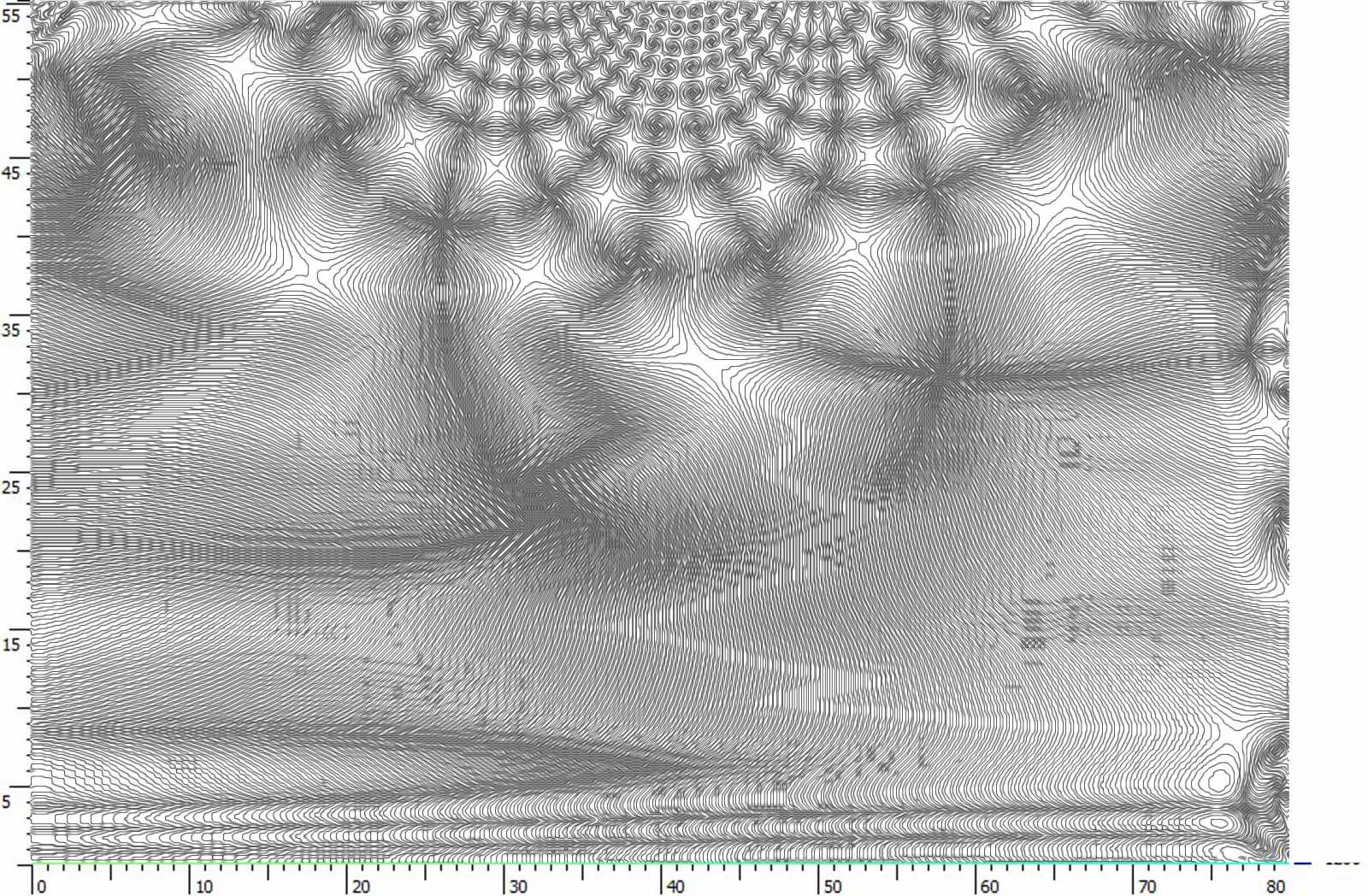

Скан издалека к поверхности шины.

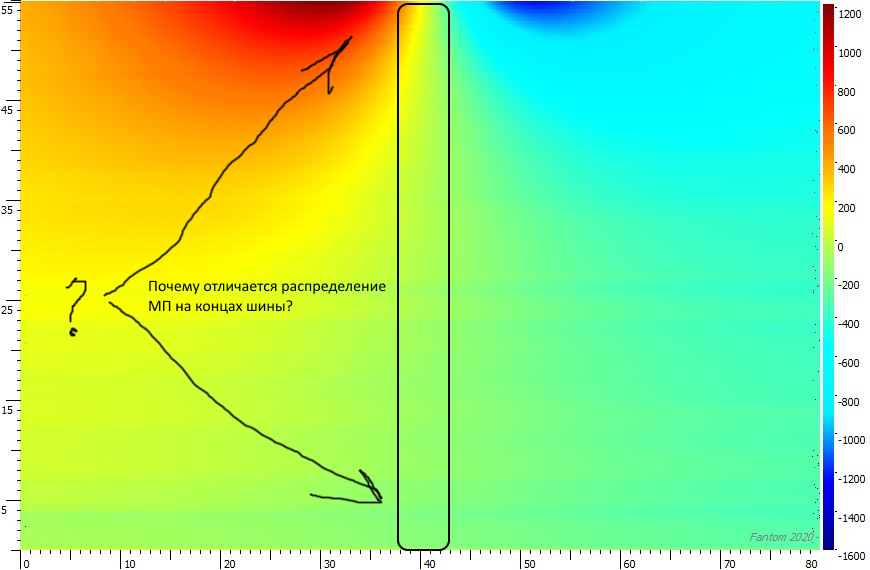

А почему только с одного конца есть, а с другого тишина?
Или это связанно с подводкой тока?

570 пишет: А почему только с одного конца есть, а с другого тишина?
Или это связанно с подводкой тока?

Ваша реплика непонятна. Что именно и где есть?

С уважением

Fantom, он наверное имел в виду, что сверху и снизу провода будет разное расположения полей, то есть квадроуполь ,,вед компас над проводом показывает одно а под проводом другое

Алекс а почему графики по американски прописаны?

На сколько поднят датчик? Плоскость сенсора та же самая?

@Магнитный Игорь
Вся международная наука делается на английском языке.

Магнитный Игорь пишет: Алекс а почему графики по американски прописаны?

Потому как пишу свой код в сравнительно "старой" среде - Delphi 2007, а она еще не умеет поддерживать unicode.
Однобайтовые же раскладки имеют несколько вариантов в зависимости от настроек компа. Ну и привык за многие годы....
При всем при том, среда быстро работает и выдает весьма компактный исполняемый файл без ненужных современных наворотов. Поэтому если это не принципиально для целевой функции софта - то все подписи делаю по английски.
Ну и да иногда нужно поделиться результатами с англоговорящими людьми.

С уважением

570 пишет: На сколько поднят датчик? Плоскость сенсора та же самая?

Вы спутали 2 разных скана.
Приведенный Вами скан их поста #67983 .
А нарисованная Вами схема расположения шины из поста #67878

Поясню.

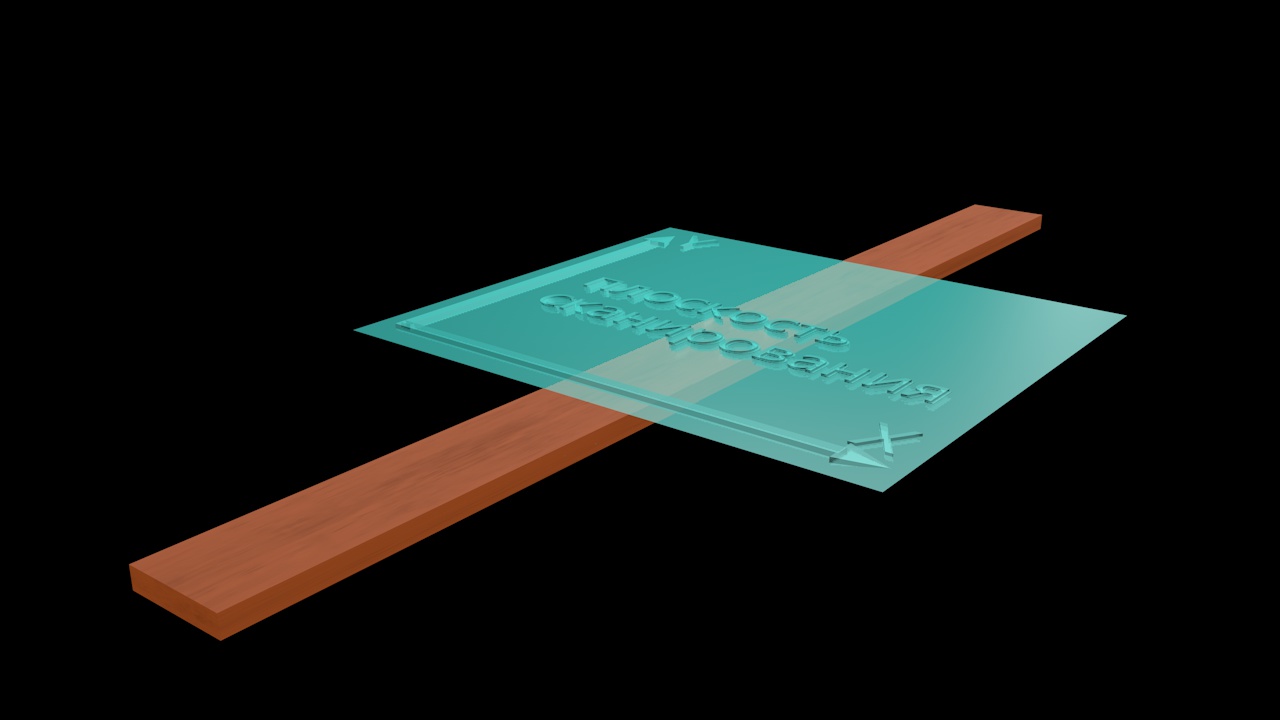

Вот это схема сканирования из поста #67878
Высота датчика над поверхностью проводника 1мм.

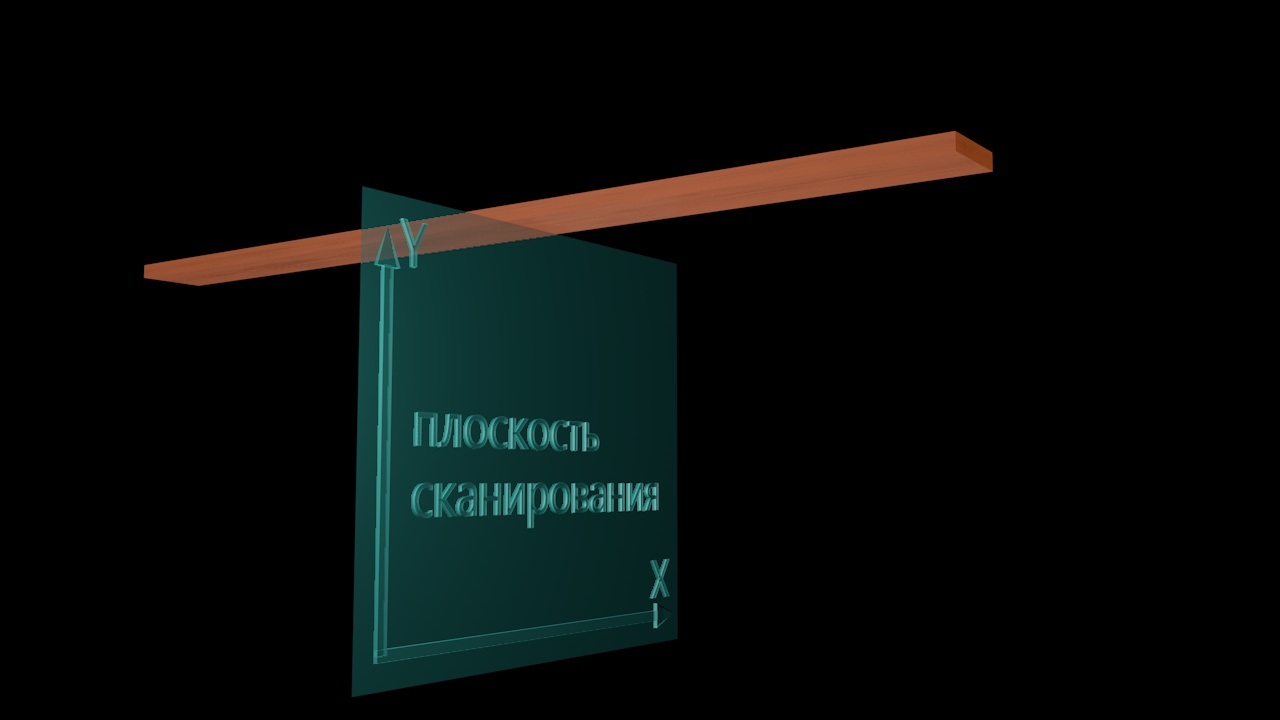

А вот это схема сканирования из поста #67983



С уважением

A-tac пишет: Fantom, Вы со временем всё равно придёте к пониманию важности сканов начала и завершения в виток провода, а также полтора и два витка, соответственно в виде плоскоспиральной намотки и в виде обычной цилиндрической.... усиленно рекомендую поддаться на эту провокацию....

Хорошо, уговорили.

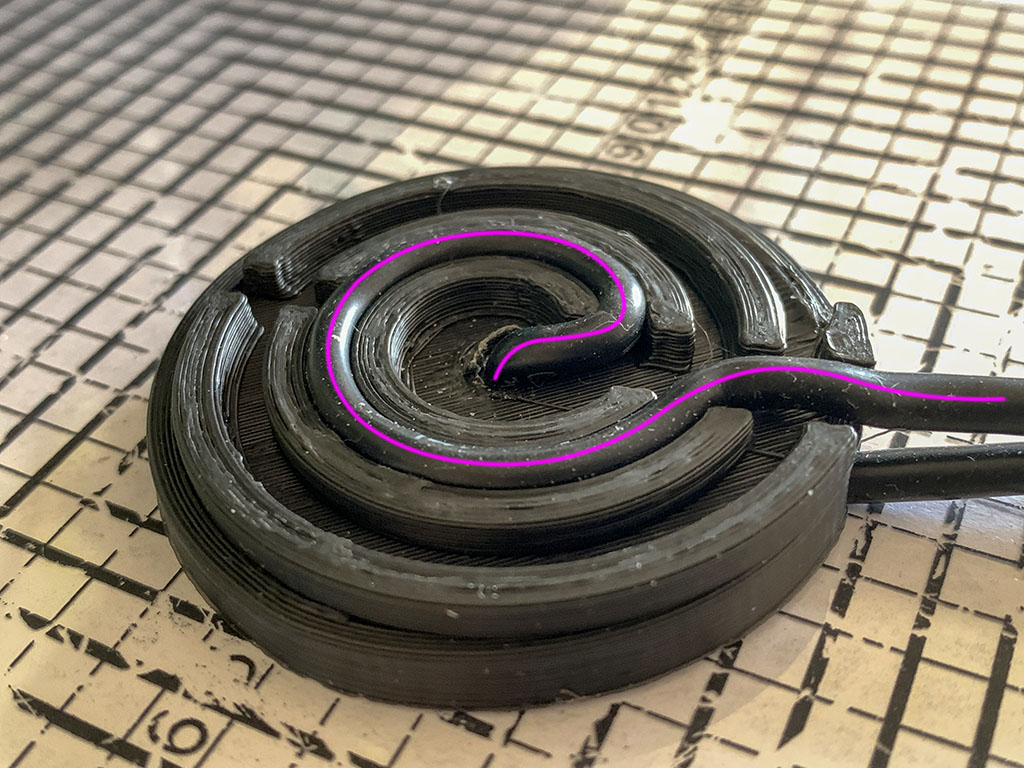

Плоская катушка номер 1
