ТЕМА:

with пишет: Пардон, видимо проглядел. То есть изолиния на ваших картинках - это "непрерывная" связка одинаковых значений "АЦП" ?

Сырые данные - да именно так. А дальше чисто графическая обработка, трассировка, нахождение связных контуров и достройка плавных линий. Без этого получаются очень грубые линии.

С уважением

570 пишет: А никому не кажется, что изолинии изображают то, чего на самом деле отсутствует? Кучкуются в какие-то интерференционные сетки и трудны для непосредственного восприятия.

Изолинии - это всего-лишь инструмент для визуализации градиента напряженности магнитного поля.
Перечитайте еще раз сообщение Фантома выше, на предмет того - как они получаются.

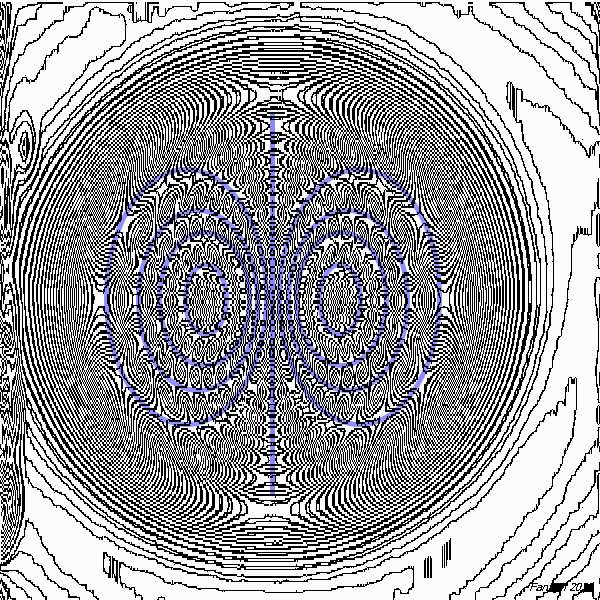

Обратите внимание на керамическую воронку и скан полюса магнита

Fantom пишет:

Похоже змейка создаёт стоячее магполе так как на сканах полюсов магнита изолинии кольцевые а на сканах проводника с током изолинии вытянутые, поэтому сканы прямого проводника показывают что поле в проводнике подвижно,оно течёт с током,а в магните оно статично. И нужно обратить внимание на углы проводника там поле имеет большую напряжонность чем в прямом проводнике. Очень интересный фактвопрос почему поле в прямой плоскости распространяеца ровно а искревления нелюбит,даже в круглом оксиальном магните разбивает полюс на 4 сектора. И я думаю что поле вокруг проводника не трубчатое как в классике а имеет структуру слоёного пирога но это моё мнение хотя это даёт понимание почему параллельные провода притягиваюца а встречные отталкиваюца.

Fantom, существует такая штука, как протонный магнитометр.... Я понимаю, что это несколько усложнит многое, но в принципе можно дополнить считывающую часть сканера небольшой головкой от протонного магнитометра, потом применить к исходящей информации ваши алгоритмы обработки... если картинка дополнится..., а она должна дополниться, то информативность изолиний будет несколько выше....

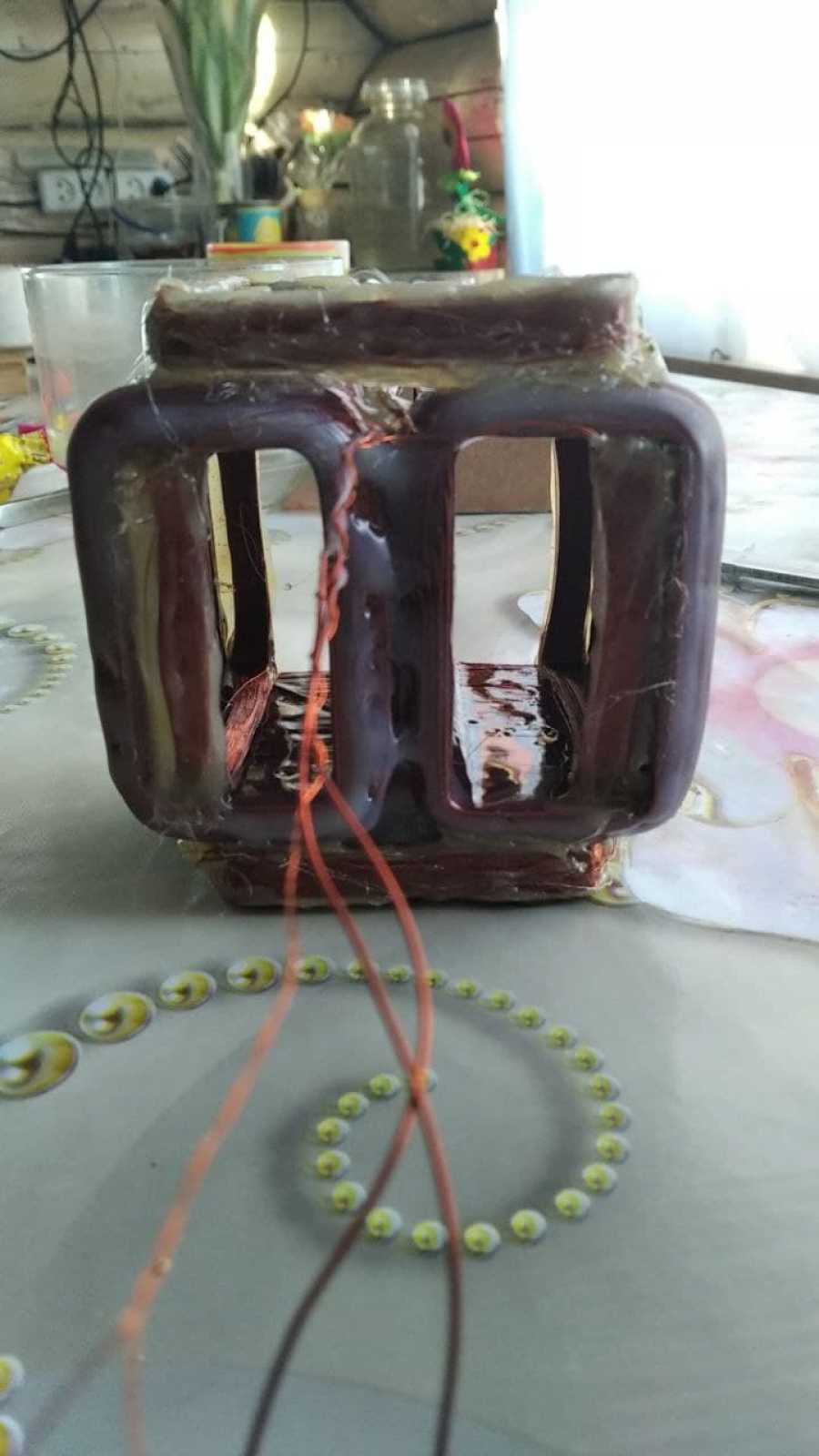

На фото моя намотка похожего по структуре датчика для реального протонного магнитометра, если его уменьшить до кубика 1х1 см, то ....
....датчик залит термоклеем, если вдруг чего не так....

A-tac пишет: Fantom, существует такая штука, как протонный магнитометр.

У меня тоже есть несколько идей как усовершенствовать систему. Но на все просто не хватает времени.
Разработка системы на новом датчике это еще минимум полгода труда. Все дело в том, что на базе уже существующих сканов пишутся научные работы и строятся вполне себе реальные прототипы устройств. Совершенствовать прибор можно бесконечно. Однако приходится расставлять приоритеты, знаете ли.

С уважением

Fantom, медь это диамагнитный материал.... а как будет выглядеть таже змейка из алюминия и из железа, отожженного железа
при одном и том же подведённом токе ?

A-tac пишет: Fantom, медь это диамагнитный материал.... а как будет выглядеть таже змейка из алюминия и из железа, отожженного железа при одном и том же подведённом токе ?

алюминиевая так же. железная иначе за счет влияния материала соседних сегментов как концентратора. поставлю в план экспов.

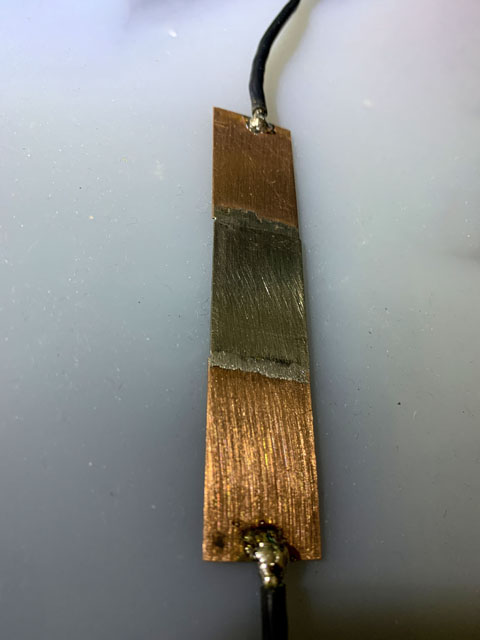

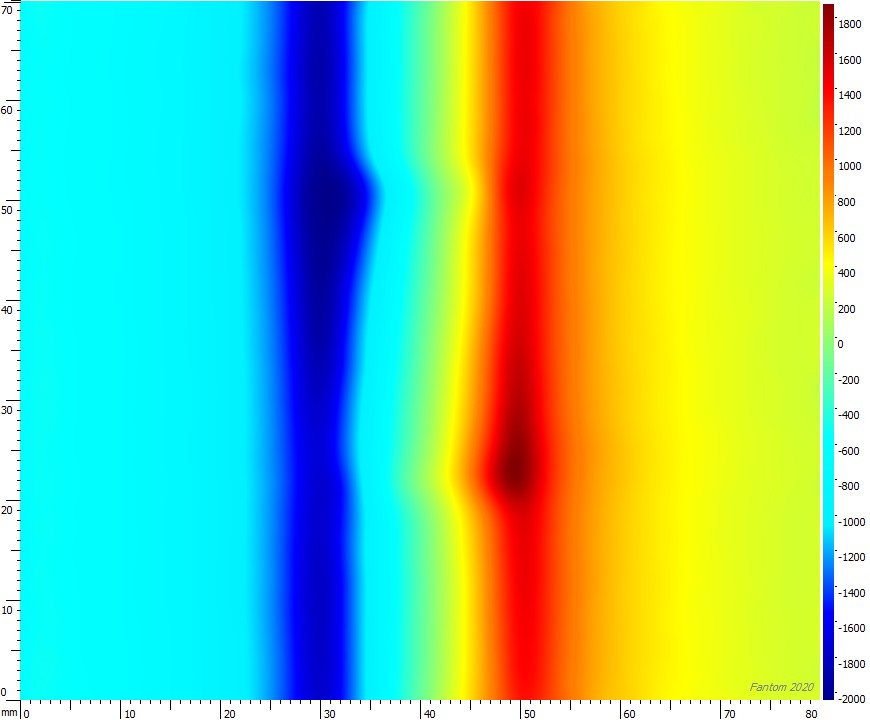

А пока вот вам подарочек. Плоский медный проводник со вставкой из пермаллоя.

Прошу народ обратить внимание на изолинии магнитной жидкости и изолинии сканенера фантома. Математическое конструирование изолиний и физическая визуализация имеют общие начертания.

A-tac пишет: Fantom, медь это диамагнитный материал.... а как будет выглядеть таже змейка из алюминия и из железа, отожженного железа
при одном и том же подведённом токе ?

Я думаю будет выглядеть также потомучто в любом проводнике электрополе не статическое, скан как и положено ему выдаст изолинии напряжонности электрополя разница будет в напряжонности поля.

Fantom пишет:

A-tac пишет: Fantom, медь это диамагнитный материал.... а как будет выглядеть таже змейка из алюминия и из железа, отожженного железа при одном и том же подведённом токе ?

алюминиевая так же. железная иначе за счет влияния материала соседних сегментов как концентратора. поставлю в план экспов.
А пока вот вам подарочек. Плоский медный проводник со вставкой из пермаллоя.

сканы

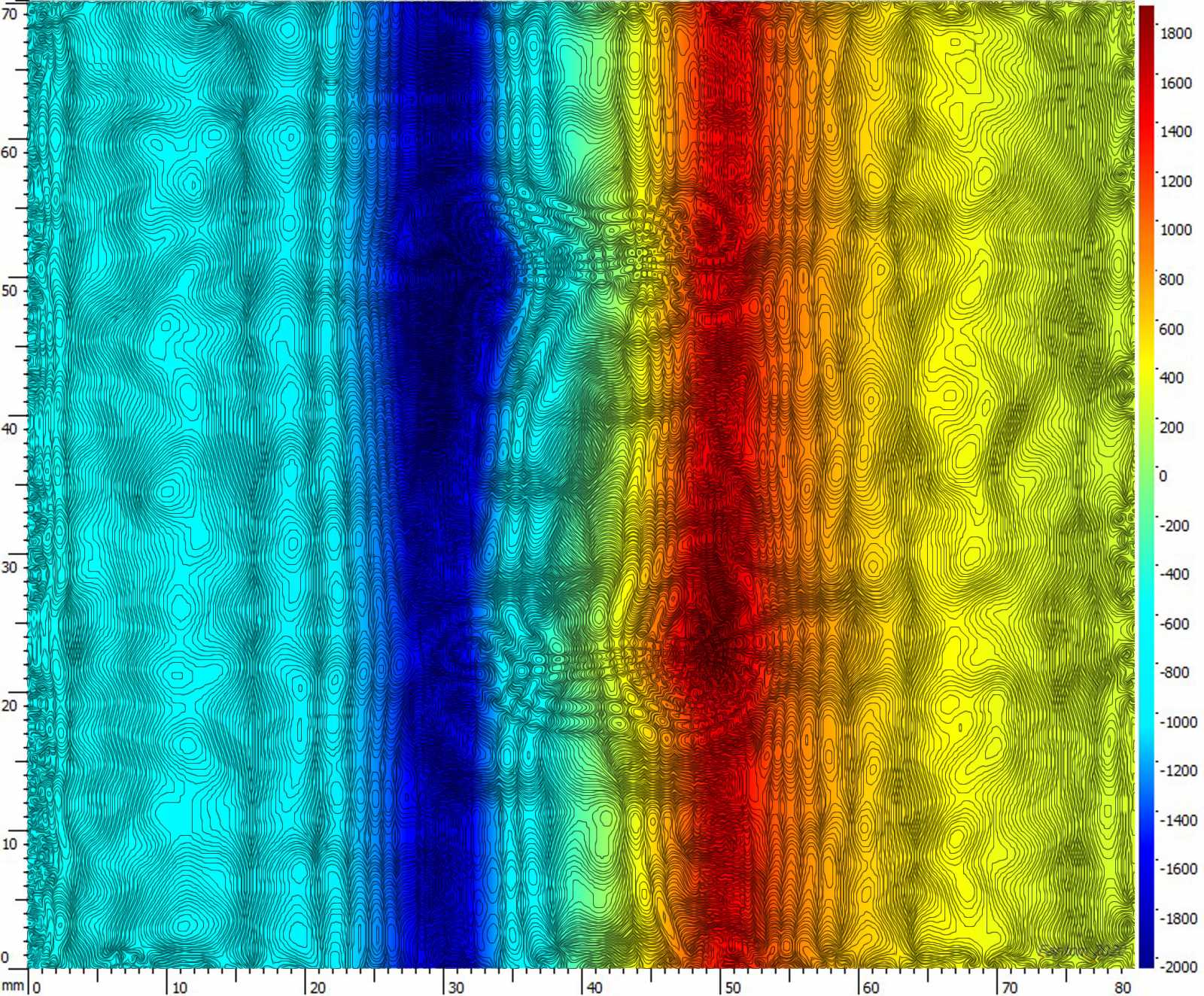

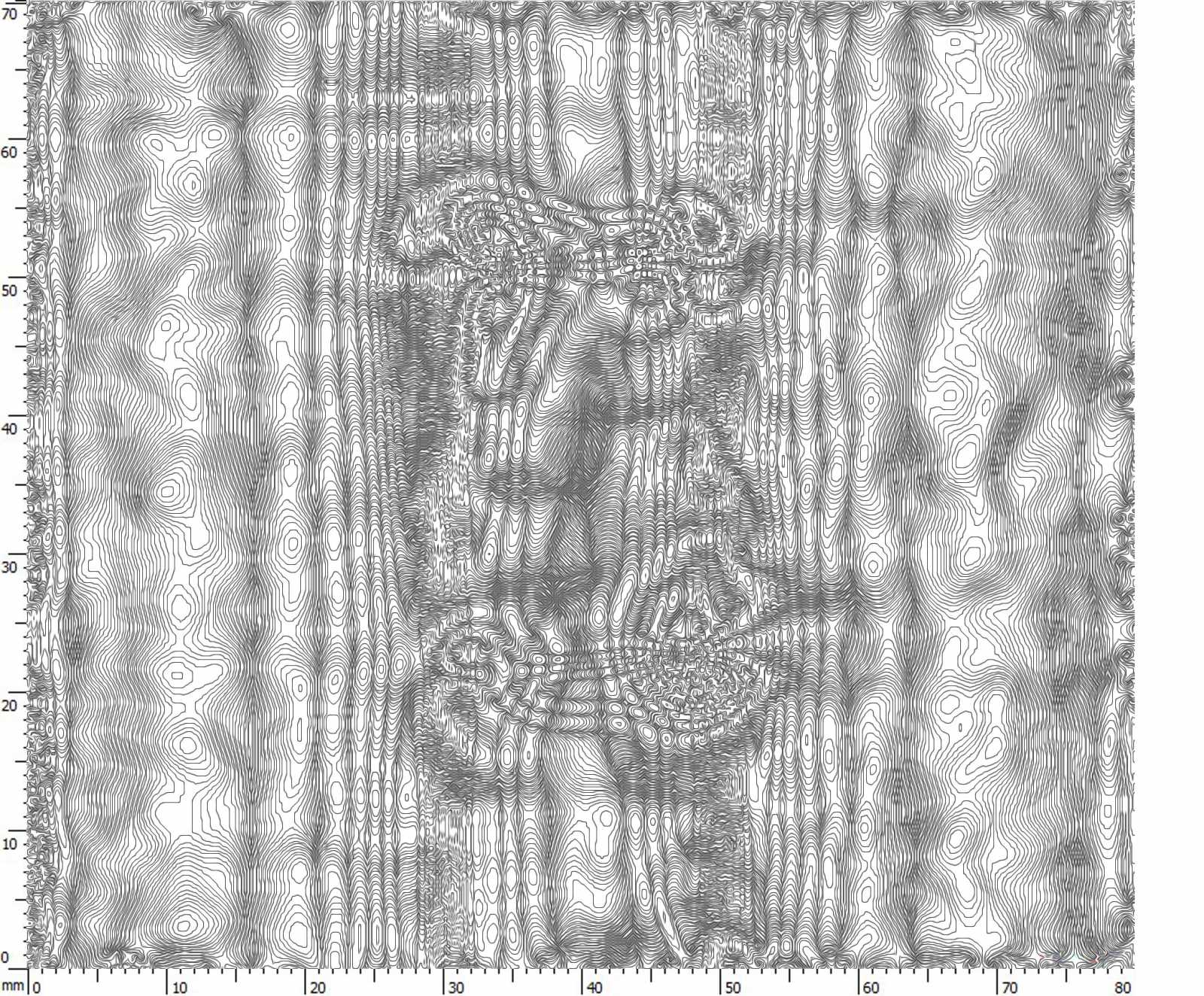

TOP

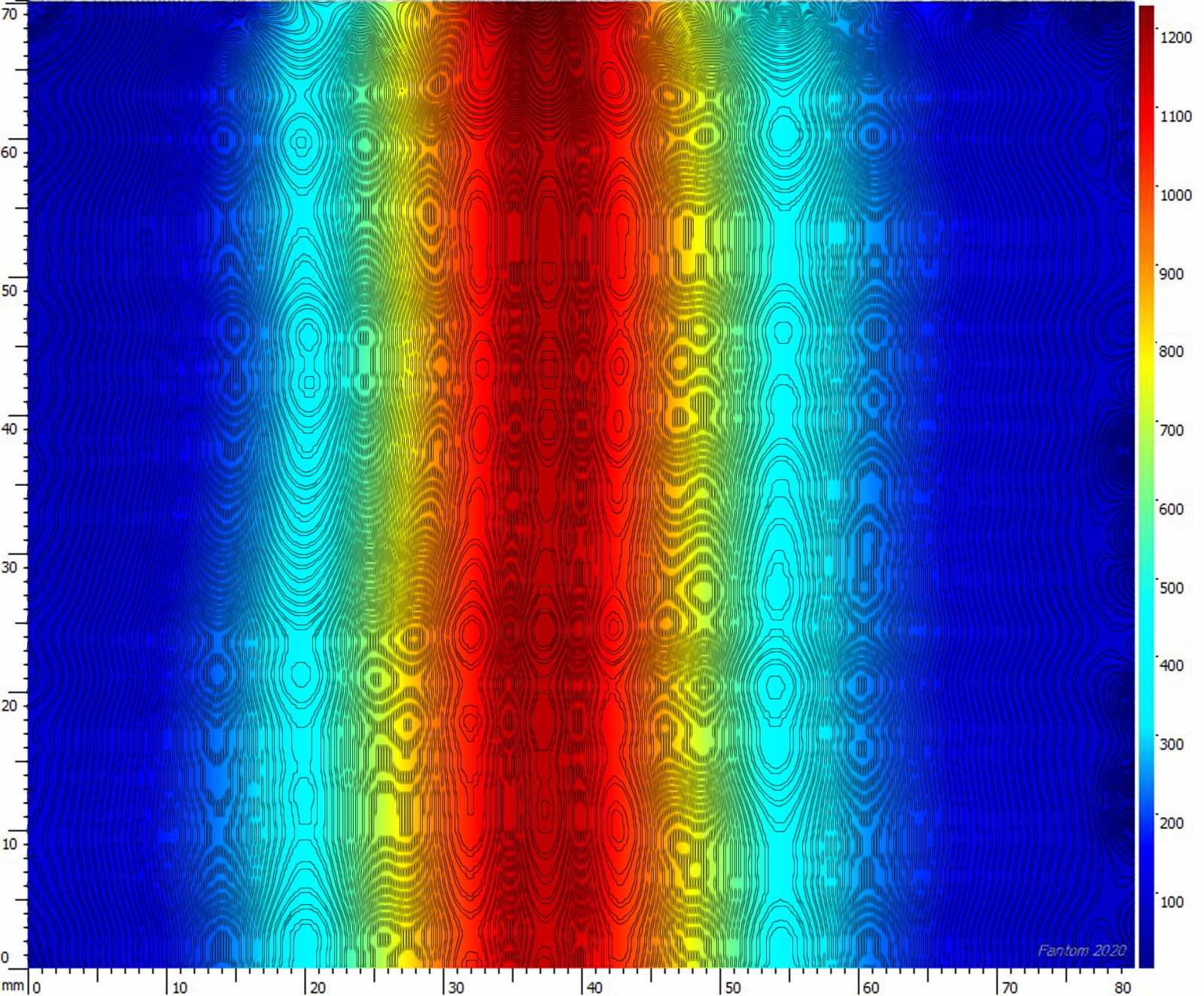

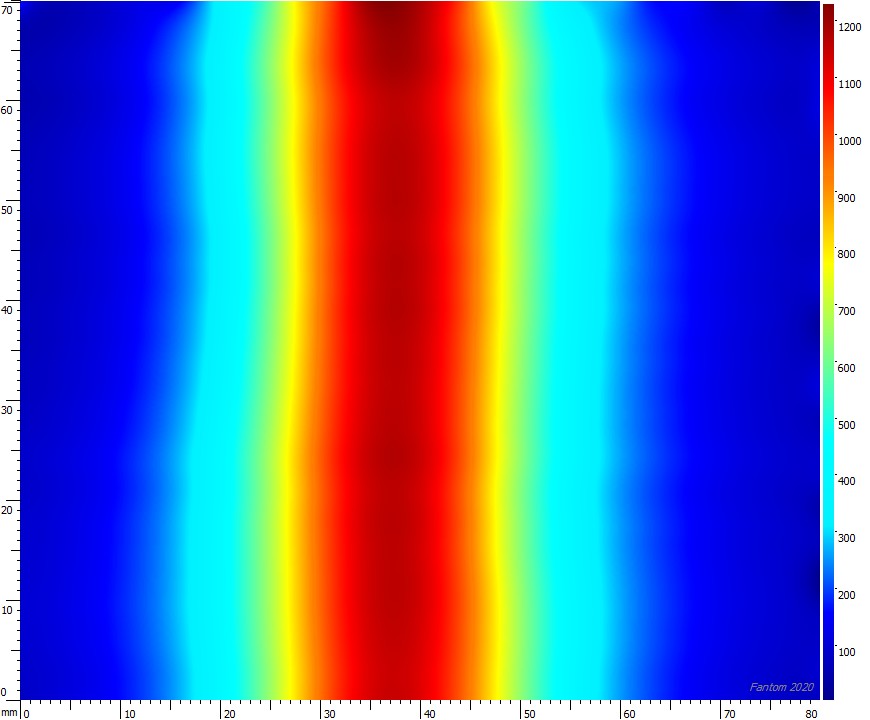

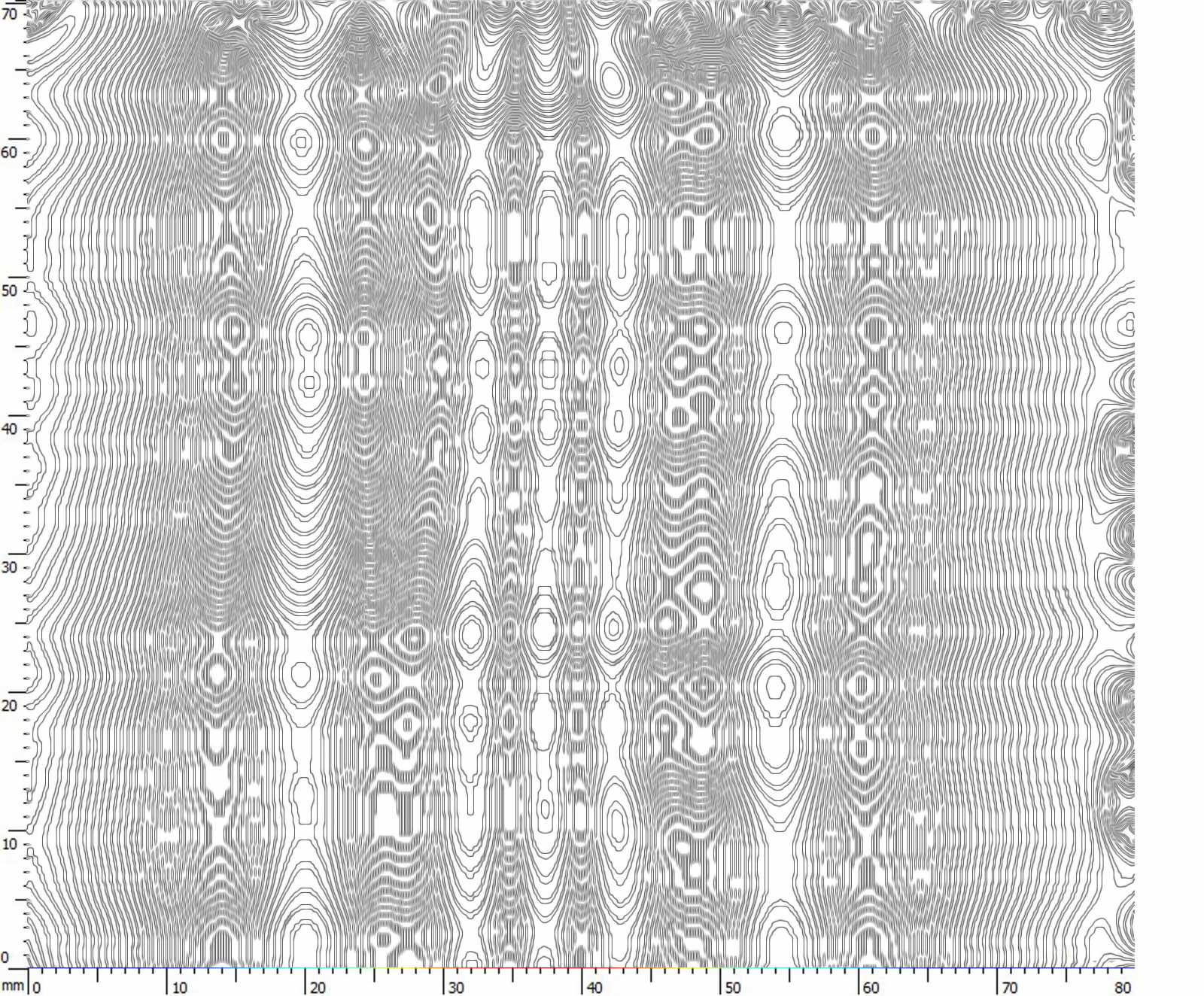

SIDE

мои предположения оправдались))))

A-tac пишет: Fantom, существует такая штука, как протонный магнитометр.... Я понимаю, что это несколько усложнит многое, но в принципе можно дополнить считывающую часть сканера небольшой головкой от протонного магнитометра, потом применить к исходящей информации ваши алгоритмы обработки... если картинка дополнится..., а она должна дополниться, то информативность изолиний будет несколько выше....
На фото моя намотка похожего по структуре датчика для реального протонного магнитометра, если его уменьшить до кубика 1х1 см, то ....
....датчик залит термоклеем, если вдруг чего не так....

Ты прикалываешься чтоли? Ты таким датчиком что замерять хочешь? Напряжённость МП Земли от Москвы до Магадана?

Danunax пишет:

A-tac пишет: Fantom, существует такая штука, как протонный магнитометр.... Я понимаю, что это несколько усложнит многое, но в принципе можно дополнить считывающую часть сканера небольшой головкой от протонного магнитометра, потом применить к исходящей информации ваши алгоритмы обработки... если картинка дополнится..., а она должна дополниться, то информативность изолиний будет несколько выше....
На фото моя намотка похожего по структуре датчика для реального протонного магнитометра, если его уменьшить до кубика 1х1 см, то ....
....датчик залит термоклеем, если вдруг чего не так....

Ты прикалываешься чтоли? Ты таким датчиком что замерять хочешь? Напряжённость МП Земли от Москвы до Магадана?

Ты просто не в курсе последних тенденций.....

Ну да, я же невежда
Подсказка тебе от не грамотного. Погляди на звукоснимающую головку магнитофона, на устройство.

Danunax пишет:

ВНИМАНИЕ: Спойлер!

A-tac пишет:

Danunax пишет:

A-tac пишет: Fantom, существует такая штука, как протонный магнитометр.... Я понимаю, что это несколько усложнит многое, но в принципе можно дополнить считывающую часть сканера небольшой головкой от протонного магнитометра, потом применить к исходящей информации ваши алгоритмы обработки... если картинка дополнится..., а она должна дополниться, то информативность изолиний будет несколько выше....
На фото моя намотка похожего по структуре датчика для реального протонного магнитометра, если его уменьшить до кубика 1х1 см, то ....
....датчик залит термоклеем, если вдруг чего не так....

Ты прикалываешься чтоли? Ты таким датчиком что замерять хочешь? Напряжённость МП Земли от Москвы до Магадана?

Ты просто не в курсе последних тенденций.....

Ну да, я же невежда
Подсказка тебе от не грамотного. Погляди на звукоснимающую головку магнитофона, на устройство.

Совершенно верно думаю головка от магнитофона и эти катушки одно и тоже))))
