ТЕМА:

4 Ома...
А вы знаете как измеряется сопротивление заземления?
А Капанадзе в курсе как это не просто?

Bombar пишет:

4 Ома...
А вы знаете как измеряется сопротивление заземления?
А Капанадзе в курсе как это не просто?

а причём тут заземление. чё с него чёто вылетит лишнее? у нас вся электросеть подрублена к заземлению и ничё лишнего невыскакивает

Bombar пишет:

4 Ома...
А вы знаете как измеряется сопротивление заземления?
А Капанадзе в курсе как это не просто?

сопротивления меряется между двумя забитыми штырями, на определённом растоянии, и на определённую глубину,

Раньше так и делали, но не всегда можно вбить их правильно.. на одной линии да и на расстоянии в 20 и 40 метов в идеале... или применяли другой рисунок вбития электродов.
Сейчас чаще применяют специальные токовые клещи для замерам сопротивления заземления, там како хитро что-то подавляется, что-то генерируется...
Жёлтые такие, по моему флюке.
Людей устраивает.

mefodiy пишет:

Alfic пишет:

mefodiy пишет:

Alfic пишет:

mefodiy пишет:

Alfic пишет:

В кабеле заземления есть большой ток, именно поэтому заземление должно быть очень хорошим, к тому же Капанадзе говорил про ток в заземлении в видео "аквариум" иностранцу для которого была сделана демонстрация установки.

В кабеле заземления нет большого тока, а заземление должно быть хорошим для повышения добротности резонансного контура. Чем меньше сопротивление заземляюшего кабеля, тем больше амплитуда отражëнной ударной волны, тем легче поддерживать резонансные колебания в контуре и тем больше нагрузка...
А ещё, вспомните, как Капанадзе младший облизывал оплëтку заземления (видио в гараже)...
При сопротивлении заземлния 4ом (говорил Капанадзе) и токе 25А - это 100В, т. е. 2,5кВт гуляет в кабеле земления...
Очень смешно...

И правда смешно!
Падение напряжения в кабеле при 50 Гц и нагрузке 5 кВт ~1,2 Вольта (в расчёте 15 метров кабеля 10 кв.мм) откуда вы взяли 100 Вольт только вам известно.

Хорошо, пусть на кабеле заземления 30Вт.
При сопротивлении заземлния 4ом (говорил Капанадзе, про вентиль во дворе) и токе 25А - проходящий через этот ветиль, это 100В на вентиле относительно земли (по закону Ома) , т. е. 2,5кВт гуляет в цепи кран - земля...
Наверно у Капанадзе было два хоби: это БТГ и замена трубы во дворе...

Нет на трубе заземления 100 Вольт!
Ещё раз подумайте и посчитайте!
В одном из видео в заземление (водопроводный кран) тыкали индикатором, нет там напряжения!

Так а я очем пишу, с чего всё и началось...
Конечно нет на трубе заземления 100В, потому что нет тока в землю 25А.
Напряжение в 100В может быть только при наличии тока на сопротивлении 4 ома.
Нет тока - нет напряжения.
Это взаимоисключающие величины.
Большой ток есть только на нагрузке...

В разетке тоже тока нет только разность потенциалов, а вот когда подключаешь нагрузку ток появляется и она работает.

chiksat пишет:

сопротивления меряется между двумя забитыми штырями, на определённом растоянии, и на определённую глубину,

работает только вертикальный участок трубы максимально два метра

наш метод проверки
www.youtube.com/shor...WAuw0ad5HU

Bombar пишет:

4 Ома...
А вы знаете как измеряется сопротивление заземления?
А Капанадзе в курсе как это не просто?

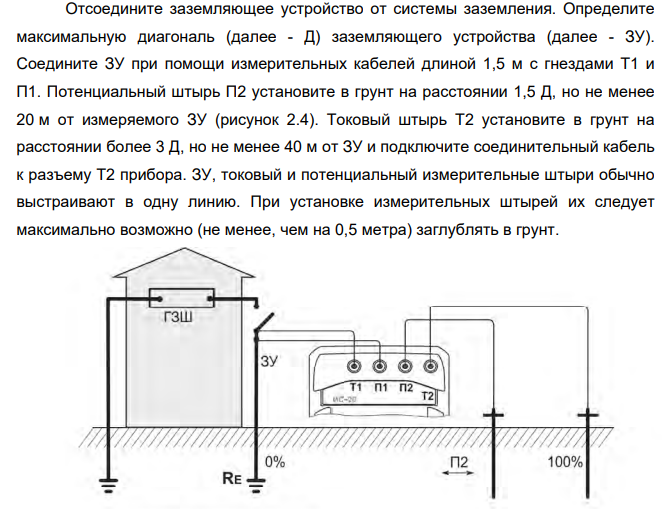

Предназначен для измерения сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников в различных режимах: по двух-, трёх- или четырёхпроводному методу и измерения с автоматическим вычислением удельного сопротивления грунта.
Также есть возможность измерения сопротивление заземления с использованием измерительных клещей, что позволяет определять сопротивление единичного заземлителя без его отсоединения от многоэлементной системы заземления.

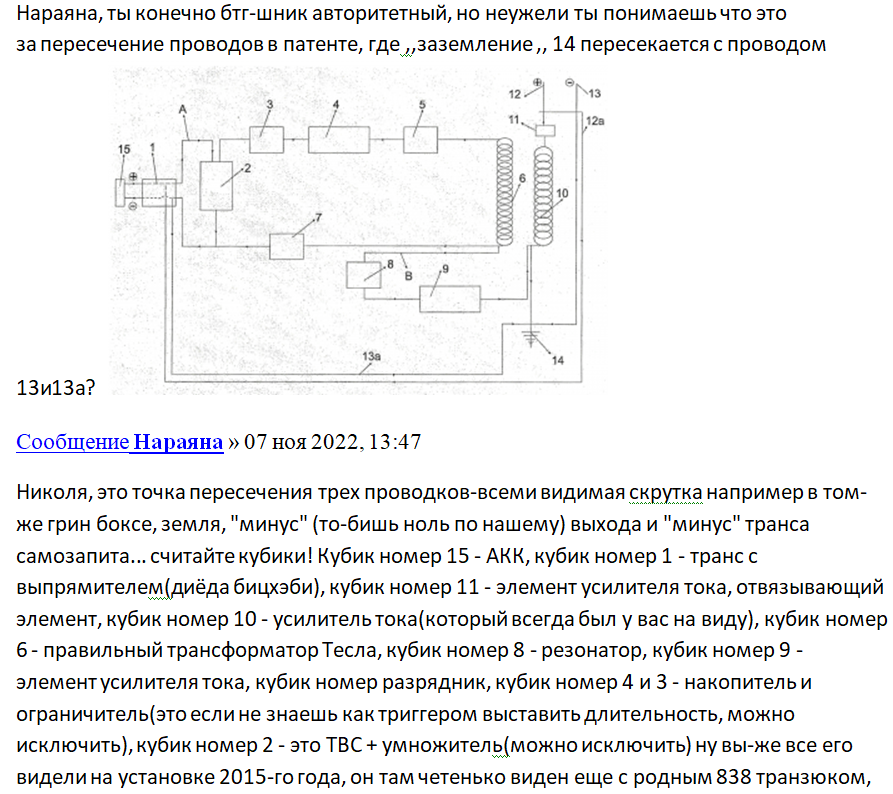

Всем привет. Давно не был. Прикольно тут ы вас. Вот видение патента Капы от одного из бро =

mefodiy пишет:

Bombar пишет:

4 Ома...
А вы знаете как измеряется сопротивление заземления?
А Капанадзе в курсе как это не просто?

Предназначен для измерения сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников в различных режимах: по двух-, трёх- или четырёхпроводному методу и измерения с автоматическим вычислением удельного сопротивления грунта.
Также есть возможность измерения сопротивление заземления с использованием измерительных клещей, что позволяет определять сопротивление единичного заземлителя без его отсоединения от многоэлементной системы заземления.

Из инструкции этого прибор

А теперь вопрос!
Капаназде так мерил сопротивление?
Правильный ответ - 4 Ома это из ПУЭ - максимальное сопротивление заземления. Т.е. НЕ БОЛЕЕ 4 Ом.
Почему то это стандартная ошибка. Я неоднократно с ней встречался. На вопрос "какое сопротивление должно быть у заземления?" многие уверенно отвечают - 4 Ома!
Поэтому предыдующие посты о заземлении Капы - в мусорку.

Вот что полезного от этой трепотни!? Вы бы лучше что ни будь полезное придумали и сделали. Я придумал трансформатор переменного тока на основе концентрации магнитного потока сердечника трансформатора - КПД 100% по идеи должно быть.

Bombar пишет:

Правильный ответ - 4 Ома это из ПУЭ - максимальное сопротивление заземления. Т.е. НЕ БОЛЕЕ 4 Ом.

Разве не более 10 должно быть по ПУЭ 1.7.103 ?
А почему бы тому длиннющему водопроводу, который проходит через кучу мокрых ям и не иметь 4 Ома...?!?!
Труба имеет хорошую площадь контакта...

А с этими дополнительными электродами всегда бегали так (или имитировали беготню)...
У меня такой стрелочный измеритель до сих пор лежит... пылится... с кнопочкой на клеммах Rx...

Gonchar пишет:

Bombar пишет:

Правильный ответ - 4 Ома это из ПУЭ - максимальное сопротивление заземления. Т.е. НЕ БОЛЕЕ 4 Ом.

Разве не более 10 должно быть по ПУЭ 1.7.103 ?
А почему бы тому длиннющему водопроводу, который проходит через кучу мокрых ям и не иметь 4 Ома...?!?!
Труба имеет хорошую площадь контакта...
А с этими дополнительными электродами всегда бегали так (или имитировали беготню)...
У меня такой стрелочный измеритель до сих пор лежит... пылится...

1.7.101. Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

А 1.7.103 - это частные подробности.
А у Капанадзе может быть 1 Ом? Или ещё меньше? Но этого мы никогда не узнаем.

Bombar пишет:

А у Капанадзе может быть 1 Ом? Или ещё меньше?

Это какая-то уж совсем запредельная величина, на обычной сухой земли недостижимая...

А главное нафига трахаться с суперским заземлением, которое уничтожит однофазка...
Сопряжённые три однофазки, может две и все гораздо проще, должно быть... наверное
