ТЕМА:

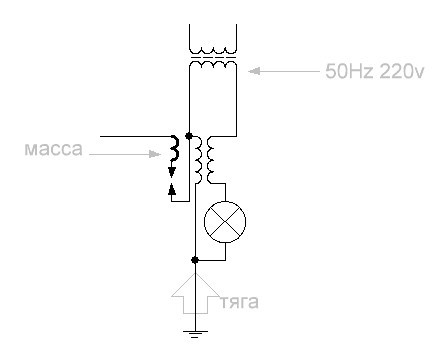

Ну и примерная схема банки .

DELAMORTO пишет:

Ну и примерная схема банки .

Работать не будет по капанадзавски эта схема.
Юра скажи.

DELAMORTO пишет:

dozor пишет:

Ну что же, все только болтать умеют как только предлагаю собрать устройство , сразу в сторону. Т.е. Вадик отходит в сторону? Типо копайте сами я все сказал ранее...? Тема только начинается, как говориться чем дальше в лес тем больше дров. Описать одно , а вот предложить конструкцию и схему это другое. Так что жду от Вас предложения по конструкции и схемы раскачки. На основании Ваших предложений и схемотехники я буду собирать установку. Если сюда заходят поболтать то эту тему надо переносить в Балоболку!

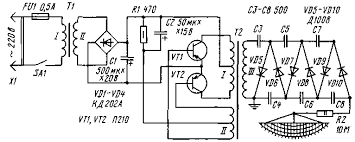

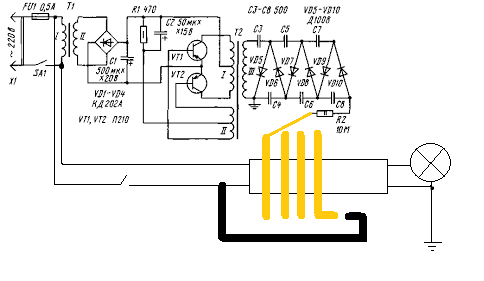

Я готов помогать советами, но сам это собирать не буду. Там то и схемы нет как таковой- ТВС с умножителем и с трансформатора катушка с медной трубкой вокруг нее и заземление.
Можно за вечер собрать и проверить.
Другой вариант чуть сложнее,но цель одна затянуть заряды.

Вадик как всегда ищет миньонов.

DELAMORTO пишет:

Ну и примерная схема банки .

.. кроме ионного ветра, и пробоя обмотки тр 220 вольт, здесь ничего не получить... проверенно 17 лет назад, правда за место умножителя использовался тдкс

Какой пробой трансформатора, ты о чем?! Dozor соберет и увидим.
Нам дуги если что не нужны и не будет их там )))

RED, у тебя явные пробелы в физике. Пробивать может только в цепи с низким сопротивлением, так как туда двигается электричество.
По твоему катушка на каркасе имеет сопротивление больше чем входная 220 трансформатора? Она к тому же еще и заземлена, так куда двигаться будет электричество?

Подводим итоги обсуждения. Итак на данный момент у нас две версии схемы установки одна от Reda , другая от Delomorta. Какую будем собирать мои уважаемые коллеги. Конечно если уважаемые участники форума попросят помочь мне Reda и Delomorta. На данный момент располагаю следующими запчастями.

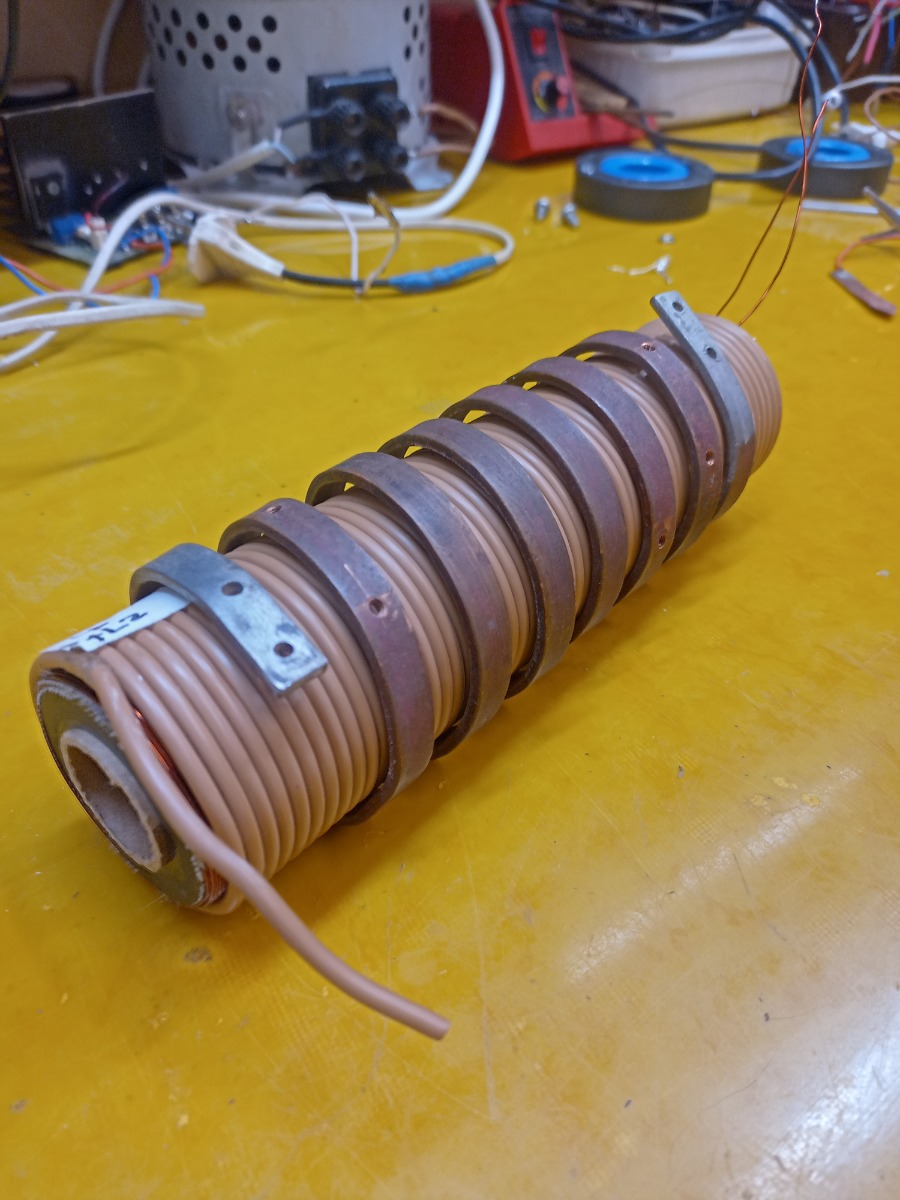

1. Намотанная катушка на ферритовых кольцах.

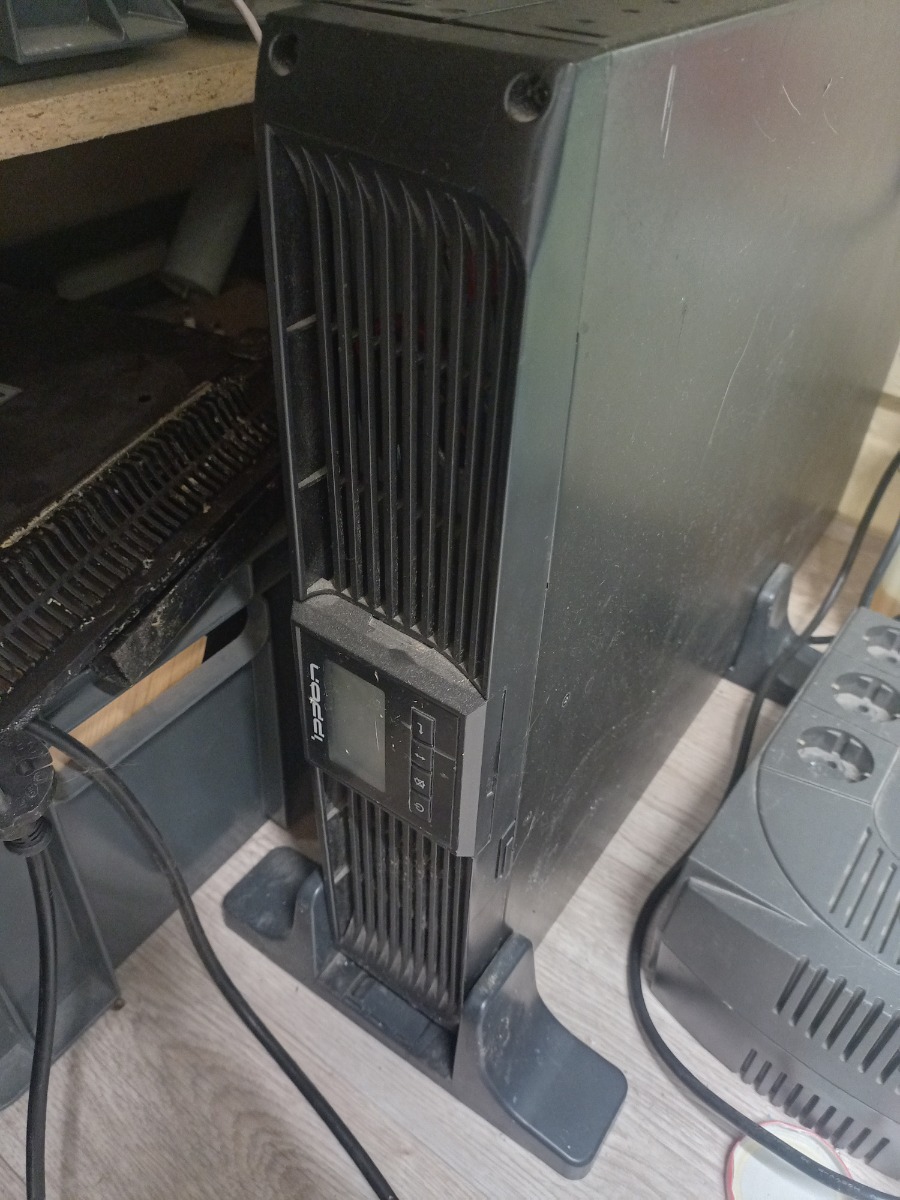

2. Профессиональный инвертор с чистым синусом на вых. 220В.
3. ЛАТР

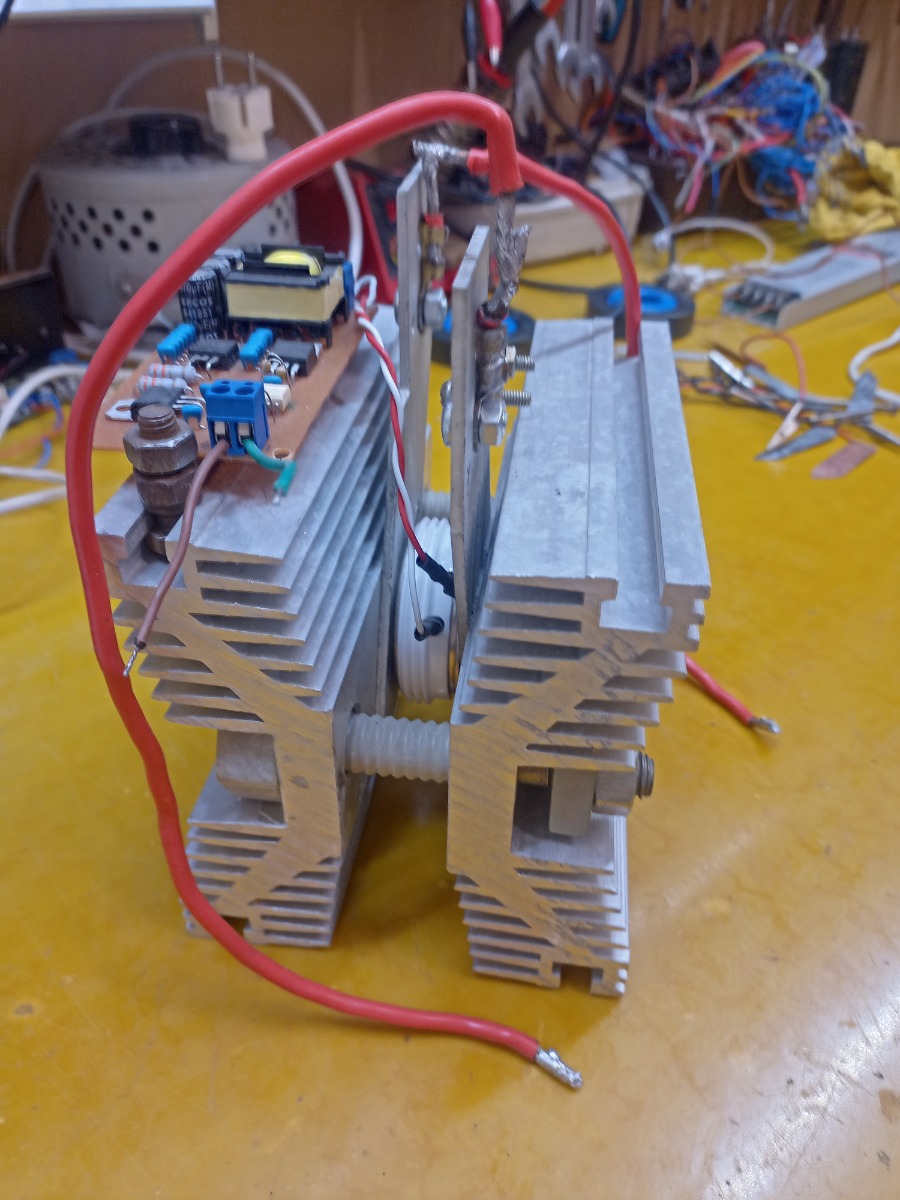

4. Мощный тиристорный ключ со схемой управления

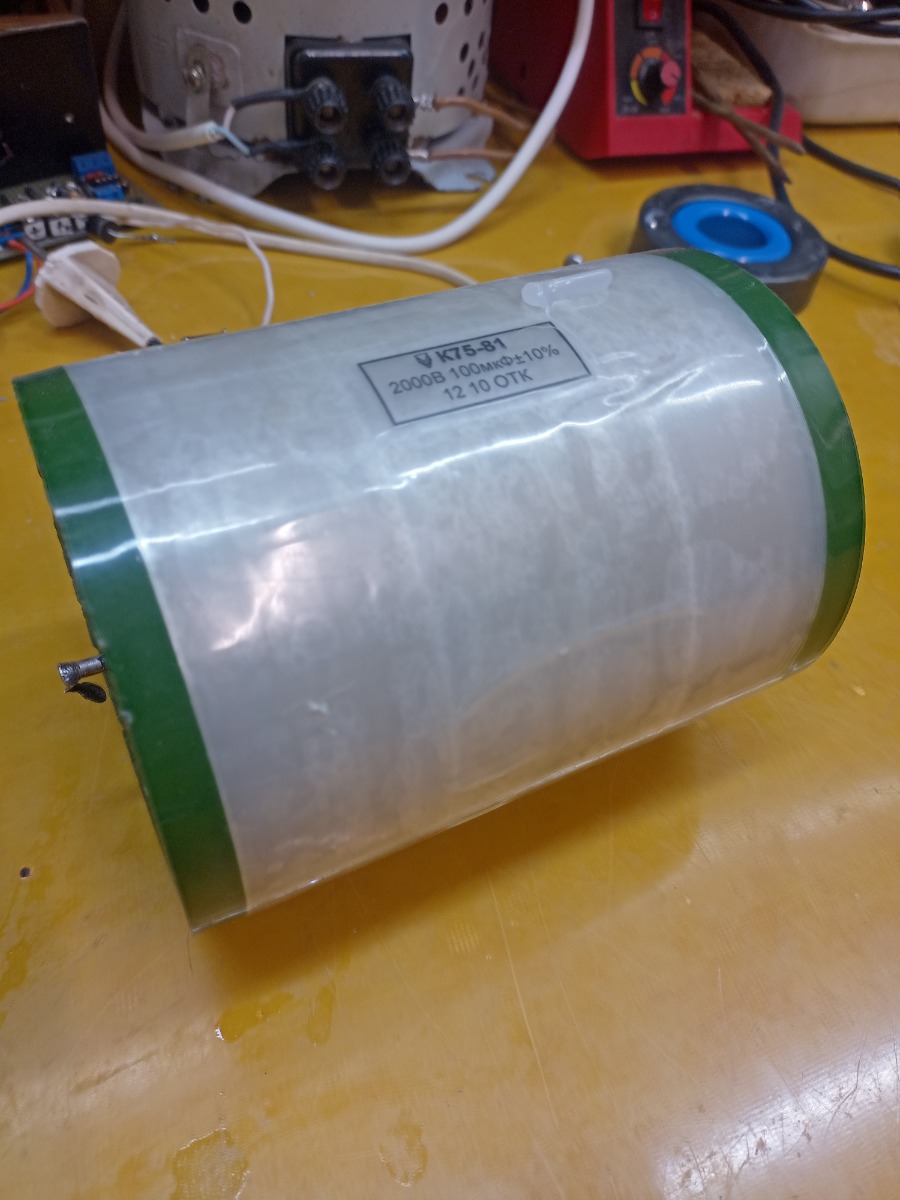

5. Мощный конденсатор 100мкф на 2000в.
6. Измерительные приборы, осциллограф, генератор, БП

Alfic пишет:

Вадик как всегда ищет миньонов.

Вадик никого не искал, почитай историю для начала.

dozor пишет:

Подводим итоги обсуждения. Итак на данный момент у нас две версии схемы установки одна от Reda , другая от Delomorta. Какую будем собирать мои уважаемые коллеги. Конечно если уважаемые участники форума попросят помочь мне Reda и Delomorta. На данный момент располагаю следующими запчастями.
1. Намотанная катушка на ферритовых кольцах.
2. Профессиональный инвертор с чистым синусом на вых. 220В.
3. ЛАТР
4. Мощный тиристорный ключ со схемой управления
5. Мощный конденсатор 100мкф на 2000в.
6. Измерительные приборы, осциллограф, генератор, БП

Схема клоуна не имеет никакого отношения к названию ветки! Какие ферриты?! DOZOR , я понимаю что ты уже вложился в это хрен пойми что, но тема другая!

DELAMORTO пишет:

Какой пробой трансформатора, ты о чем?! Dozor соберет и увидим.
Нам дуги если что не нужны и не будет их там )))

RED, у тебя явные пробелы в физике. Пробивать может только в цепи с низким сопротивлением, так как туда двигается электричество.
По твоему катушка на каркасе имеет сопротивление больше чем входная 220 трансформатора? Она к тому же еще и заземлена, так куда двигаться будет электричество?

..не вижу смысла с тобой спорить,тем более я здесь случайно...семнадцать лет назад думал как и ты..делал и фото выкладывал...давал зарок на этом форуме ничего не писать да вот не выдержал..пусть народ пробует..ему видней, он -народ..Бомбар,еще раз прошу..удали мой акаунт отсюда..чтоб моим духом здесь и не пахло..а то соблазн штука страшная...особенно когда знаешь ,что рыбы там нет..

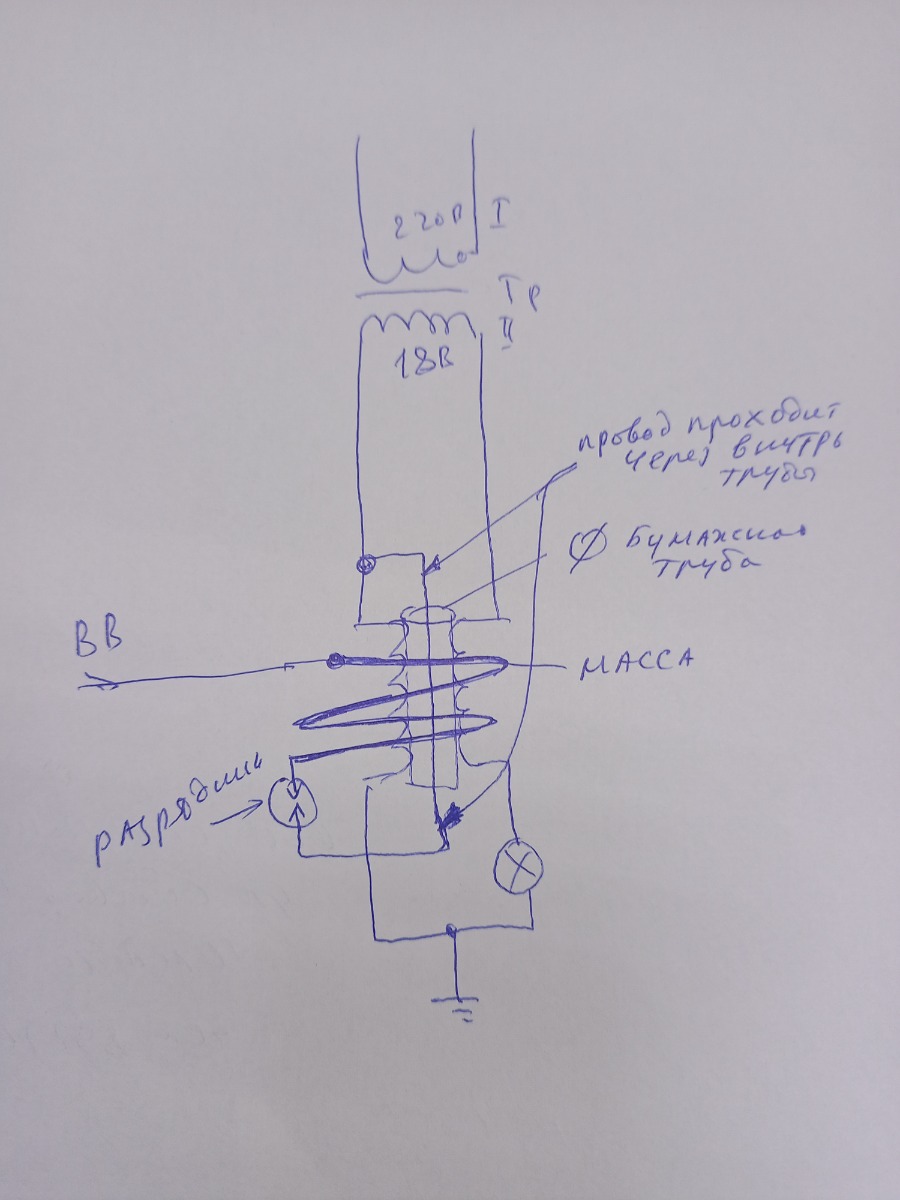

Хорошо Delamorto! Принял Ваш комет к сведенью и нарисовал схему для эксов. Нужно только определиться сколько и каким проводом намотать разнонаправленные обмотки катушки (пусть назовём её в этой схеме -катушкой согласования). Что бы не счежь свой 1кВт инвертор на выход будет подключен понижающий транс 220/12 В- 20В. Ну и соответственно подключим нагрузку на 12В 21Вт автомобильную для начала. Если сгорит не жалко.

dozor пишет:

Хорошо Delamorto! Принял Ваш комет к сведенью и нарисовал схему для эксов. Нужно только определиться сколько и каким проводом намотать разнонаправленные обмотки катушки (пусть назовём её в этой схеме -катушкой согласования). Что бы не счежь свой 1кВт инвертор на выход будет подключен понижающий транс 220/12 В- 20В. Ну и соответственно подключим нагрузку на 12В 21Вт автомобильную для начала. Если сгорит не жалко.

...Вова..как только в разряднике проскочит искра..то по твоей схеме сразу начнутся вч колебания и сразу придет писец 12 вольтовой обмотке(межвитковое) кондей нужен- защита..

dozor пишет:

Хорошо Delamorto! Принял Ваш комет к сведенью и нарисовал схему для эксов. Нужно только определиться сколько и каким проводом намотать разнонаправленные обмотки катушки (пусть назовём её в этой схеме -катушкой согласования). Что бы не счежь свой 1кВт инвертор на выход будет подключен понижающий транс 220/12 В- 20В. Ну и соответственно подключим нагрузку на 12В 21Вт автомобильную для начала. Если сгорит не жалко.

Схема не верно нарисована, сравни и найди ошибку. Там не зря написано - МАССА! Землю умножителя не цепляем пока к общей земле. Смысл не бахнуть разрядом, а затянуть в контур с лампочкой заряды. А они потянутся только если будет масса под высоким потенциалом!

mmc пишет:

DELAMORTO пишет:

Какой пробой трансформатора, ты о чем?! Dozor соберет и увидим.
Нам дуги если что не нужны и не будет их там )))

RED, у тебя явные пробелы в физике. Пробивать может только в цепи с низким сопротивлением, так как туда двигается электричество.
По твоему катушка на каркасе имеет сопротивление больше чем входная 220 трансформатора? Она к тому же еще и заземлена, так куда двигаться будет электричество?

..не вижу смысла с тобой спорить,тем более я здесь случайно...семнадцать лет назад думал как и ты..делал и фото выкладывал...давал зарок на этом форуме ничего не писать да вот не выдержал..пусть народ пробует..ему видней, он -народ..Бомбар,еще раз прошу..удали мой акаунт отсюда..чтоб моим духом здесь и не пахло..а то соблазн штука страшная...особенно когда знаешь ,что рыбы там нет..

Не покидай нас, кто веселить народ будет своими постами и схемами ?! Я же скучать буду по катушке зажигания и реле с лампочкой......

с праздником

mmc пишет:

dozor пишет:

Хорошо Delamorto! Принял Ваш комет к сведенью и нарисовал схему для эксов. Нужно только определиться сколько и каким проводом намотать разнонаправленные обмотки катушки (пусть назовём её в этой схеме -катушкой согласования). Что бы не счежь свой 1кВт инвертор на выход будет подключен понижающий транс 220/12 В- 20В. Ну и соответственно подключим нагрузку на 12В 21Вт автомобильную для начала. Если сгорит не жалко.

...Вова..как только в разряднике проскочит искра..то по твоей схеме сразу начнутся вч колебания и сразу придет писец 12 вольтовой обмотке(межвитковое) кондей нужен- защита..

Уважаемый mmc - Вы что под Red косите? Или Вы и есть RED только под новым ником? Если у Вас есть свои наработки давайте будем вместе проверять. Пока только намечается принципиальная схема которую и будем дорабатывать.
