ТЕМА:

mmc пишет:

dozor пишет:

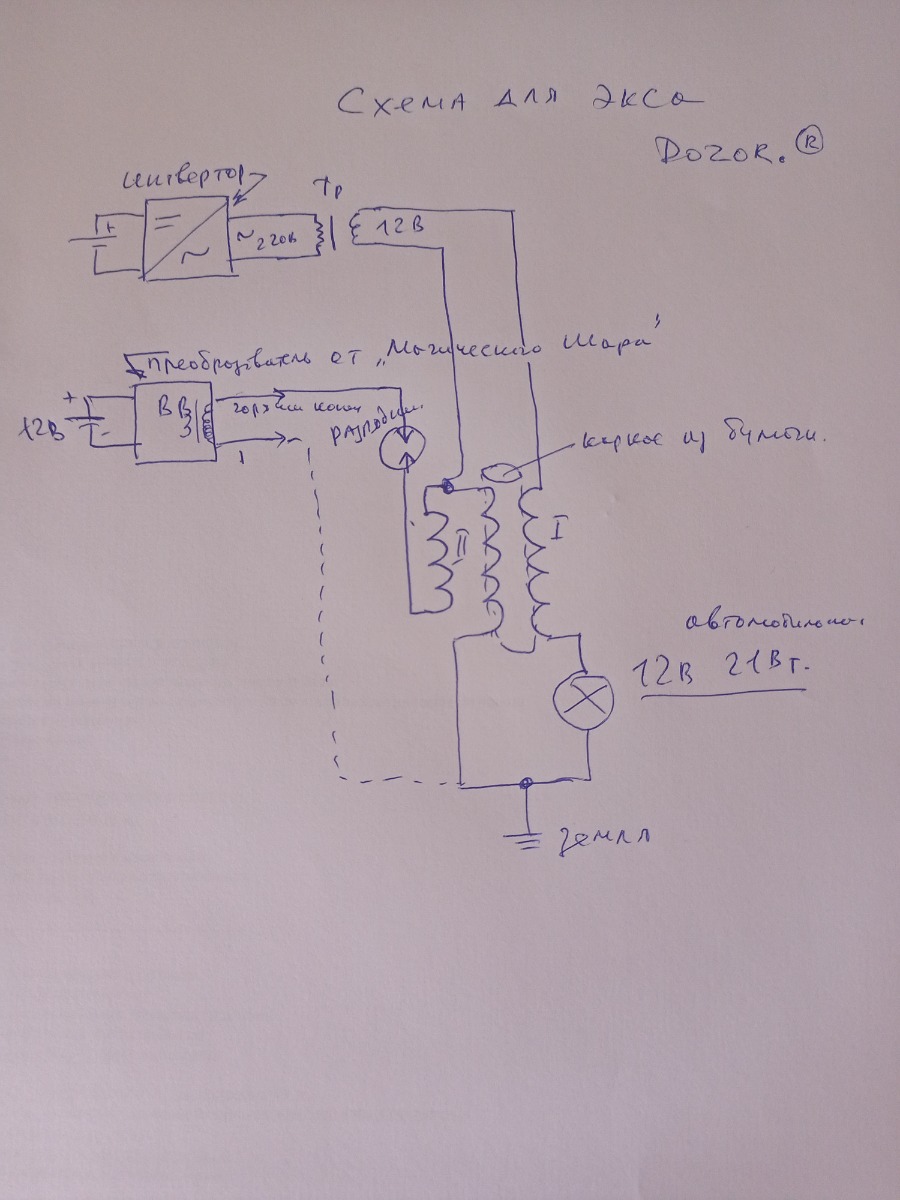

Хорошо Delamorto! Принял Ваш комет к сведенью и нарисовал схему для эксов. Нужно только определиться сколько и каким проводом намотать разнонаправленные обмотки катушки (пусть назовём её в этой схеме -катушкой согласования). Что бы не счежь свой 1кВт инвертор на выход будет подключен понижающий транс 220/12 В- 20В. Ну и соответственно подключим нагрузку на 12В 21Вт автомобильную для начала. Если сгорит не жалко.

...Вова..как только в разряднике проскочит искра..то по твоей схеме сразу начнутся вч колебания и сразу придет писец 12 вольтовой обмотке(межвитковое) кондей нужен- защита..

Уважаемый mmc - Вы что под Red косите? Или Вы и есть RED только под новым ником? Если у Вас есть свои наработки давайте будем вместе проверять. Пока только намечается принципиальная схема которую и будем дорабатывать.

DELAMORTO пишет:

dozor пишет:

Хорошо Delamorto! Принял Ваш комет к сведенью и нарисовал схему для эксов. Нужно только определиться сколько и каким проводом намотать разнонаправленные обмотки катушки (пусть назовём её в этой схеме -катушкой согласования). Что бы не счежь свой 1кВт инвертор на выход будет подключен понижающий транс 220/12 В- 20В. Ну и соответственно подключим нагрузку на 12В 21Вт автомобильную для начала. Если сгорит не жалко.

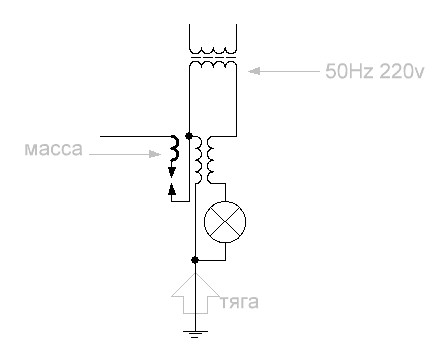

Схема не верно нарисована, сравни и найди ошибку. Там не зря написано - МАССА! Землю умножителя не цепляем пока к общей земле. Смысл не бахнуть разрядом, а затянуть в контур с лампочкой заряды. А они потянутся только если будет масса под высоким потенциалом!

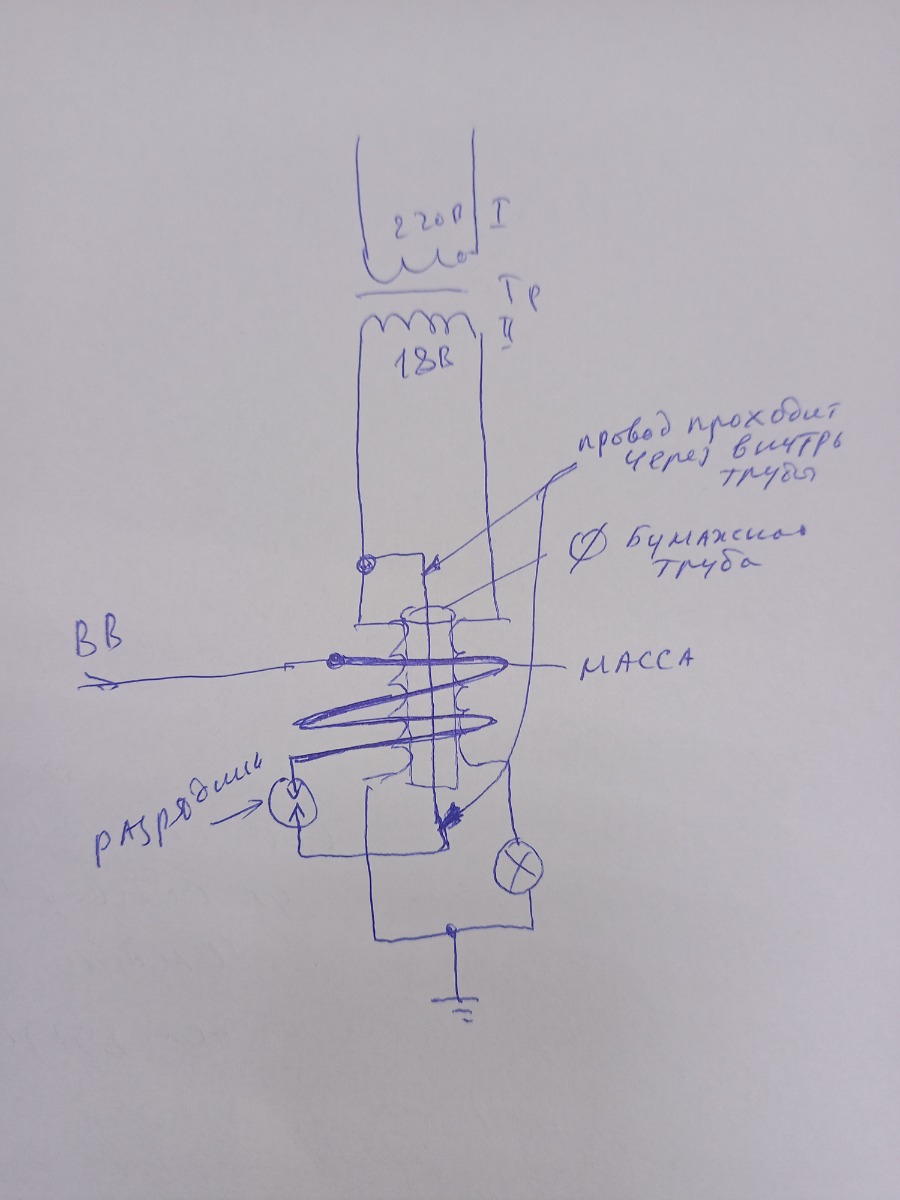

Так я и нарисовал твою массу -третья обмотка над другими сверху будет. Толстая медная спираль из полоски меди (см. моё фото с катушкой) там видно этот медный провод (масса) . Её я и буду использовать на другой катушке без ферритов. Надо только примерно посчитать сколько витков и каким проводом намотать противофазные обмотки катухи. Или вот так надо? См. новый мой рисунок.

drugiy.druzhe пишет:

dozor пишет:

mmc пишет:

dozor пишет:

Хорошо Delamorto! Принял Ваш комет к сведенью и нарисовал схему для эксов. Нужно только определиться сколько и каким проводом намотать разнонаправленные обмотки катушки (пусть назовём её в этой схеме -катушкой согласования). Что бы не счежь свой 1кВт инвертор на выход будет подключен понижающий транс 220/12 В- 20В. Ну и соответственно подключим нагрузку на 12В 21Вт автомобильную для начала. Если сгорит не жалко.

...Вова..как только в разряднике проскочит искра..то по твоей схеме сразу начнутся вч колебания и сразу придет писец 12 вольтовой обмотке(межвитковое) кондей нужен- защита..

Уважаемый mmc - Вы что под Red косите? Или Вы и есть RED только под новым ником? Если у Вас есть свои наработки давайте будем вместе проверять. Пока только намечается принципиальная схема которую и будем дорабатывать.

Сколько знаю ММС-а и РЕД-а столько и знаю что это один человек и он сам это как-то ,где-то сказал ))) а Дозор только начал подозревать)))

Вам видней!

drugiy.druzhe пишет:

drugiy.druzhe пишет:

dozor пишет:

mmc пишет:

dozor пишет:

Хорошо Delamorto! Принял Ваш комет к сведенью и нарисовал схему для эксов. Нужно только определиться сколько и каким проводом намотать разнонаправленные обмотки катушки (пусть назовём её в этой схеме -катушкой согласования). Что бы не счежь свой 1кВт инвертор на выход будет подключен понижающий транс 220/12 В- 20В. Ну и соответственно подключим нагрузку на 12В 21Вт автомобильную для начала. Если сгорит не жалко.

...Вова..как только в разряднике проскочит искра..то по твоей схеме сразу начнутся вч колебания и сразу придет писец 12 вольтовой обмотке(межвитковое) кондей нужен- защита..

Уважаемый mmc - Вы что под Red косите? Или Вы и есть RED только под новым ником? Если у Вас есть свои наработки давайте будем вместе проверять. Пока только намечается принципиальная схема которую и будем дорабатывать.

Сколько знаю ММС-а и РЕД-а столько и знаю что это один человек и он сам это как-то ,где-то сказал ))) а Дозор только начал подозревать)))

А что нам в итоге может дать ЭТА схема , хотелось-бы иметь понимание к чему мы идём , к чему стремимся?? я не просто ТРОЛЮ , я реальный вопрос задаю , имем нечто , желаем НЕЧТО , пробуем пройти этот путь другим путём ,достичь результата ....ИМЯ РЕК ! ...и как-то так ...с чего вы вдруг решили мотать , кому подражаете , к какому результату стремитесь ....Я очень извиняюсь еслим что)))может гдето выпал из вашей беседы и упустил из виду всю суть ваших ИЗЫСКАНИЙ ...А очень хочется всё понять ,догнать и главное участвовать)))

Итак повторюсь. Из беседы участников данной ветки практически никто не хочет заниматься на деле схемой которую предлагает Вадик. Поэтому я решил от слов перейти к делу и попытаться реплицировать предложенную схему Delamoro/ Так сказать -это вступительная часть моего повествования Вам. Далее Вы меня спрашиваете, а что будет дальше. А дальше если желаете присоединяйтесь к разработке схемы. Если решили просто меня потролить идите лесом.

drugiy.druzhe пишет:

Дозор - ты даже путь Степанова не прошёл! ...я не издеваюсь ... я просто с этим уже смирился и живу!))) Зачем мне тебя тролить , я если что помочь готов!

Путь Степанова мне уже давно не нужен. С начало было интересно , потом стало ясно что это не моё. А вот насчет помощи не откажусь одна голова хорошо, а больше лучше!

jay80 пишет:

Схема Вадика ни чего не даст
чёрным нарисовано ПРАВИЛЬНО!

Вложение не найдено

У Вас есть другие варианты?

Что то ничего не понятно всё в куче. Опишите своё виденье схемы

где нагрузка стоит ?

dozor пишет:

См. новый мой рисунок.

Да так.Высокое подается на массу,как в телевизоре на кинескоп, с массы разрядник на заземленную обмотку.

jay80 пишет:

DELAMORTO пишет:

dozor пишет:

См. новый мой рисунок.

Да так.Высокое подается на массу,как в телевизоре на кинескоп, с массы разрядник на заземленную обмотку.

ТРИБО покраска

ну да. фазу в землю и энергия попёрла

Юрий м пишет:

ну да. фазу в землю и энергия попёрла

Это метод калабухова и карнаухова.

jay80 пишет:

Схема Вадика ни чего не даст
чёрным нарисовано ПРАВИЛЬНО!

ВНИМАНИЕ: Спойлер!

Вложение не найдено

Ну всё же нормально было(стало) и опять за старое. Это... конечно... понятно, что тебе понятно. Там внизу "эскиза" чего не понятное? Может стилус тебе купить?
Что там нарисовано? Можно повторить? Только более разборчивее.
Спасибо.
PS Про стилус, подумаем?

dozor скажите а с какой частотой у Вас будет работать искровик,в какой промежуток времени он будет срабатывать?

Какой круг наматываете? Не надоело одно и то же, одно и то же мусолить.?
Не было у Капы не ТВС-ов, ни ТДКС-ов ... У него - резонанс. Резонанс! Он сам об этом сказал. И Мельниченко упомянул потому, что и у того резонанс.
Delamorto стебется, а вы как дурачки ведетесь ...
Создайте файл с любым именем с расширением txt.
Вставьте туда вот это (не ссыте - не вирус):

$ 1 0.000005 129.55190008032017 68 5 50 5e-11
v 192 240 192 384 0 1 50 325 0 0 0.5
178 416 176 352 176 4 1 0.2 -0.7421365034622321 0.05 1000000 0.8 200 0.705 0.005 1
w 352 208 352 240 0
w 416 208 416 384 0
w 512 176 512 112 0
w 352 160 352 112 0
w 352 112 432 112 0
c 304 192 192 192 4 0.000001 -74.50495290680647 0.001 0
l 192 112 304 112 0 0.00028399999999999996 62.791936142256944 0
w 192 144 192 192 0
w 304 112 304 144 0
w 304 144 304 192 0
w 192 112 192 144 0
w 512 112 512 80 0
w 432 112 512 112 0
187 192 144 304 144 0 1000 1000000000 1000 0.001
w 416 384 512 384 0
w 512 176 512 384 0
c 192 80 512 80 4 0.00009999999999999999 340.22610606594225 0.001 0.1
w 192 384 416 384 0
d 192 240 352 240 2 default
d 192 240 192 192 2 default
w 192 80 192 112 0
w 304 192 352 192 0
w 416 176 448 176 0
c 448 176 512 176 4 0.00009999999999999999 256.4927321755655 0.001 0
g 432 112 432 144 0 0
o 7 64 7 135171 1280 204.8 0 1 40960
o 0 64 7 4099 320 1.6 0 1 40960
o 15 64 0 4099 1280 1.6 1 2 15 3
o 18 64 0 4099 640 409.6 2 2 18 3
o 24 64 0 4099 640 6553.6 3 2 24 3

Запустите симулятор www.falstad.com/circuit/ и откройте созданный файл.
Вот вам в принципе часть схемы из патента WO2008103129A1 (элементы 2,3,4.5,7). Генератор высокой частоты - это всего-навсего параллельный колебательный контур. C него и высокое напряжение ...

пан Дора пишет:

...

в резонансе нет лишней энергии... блокинг.... шарманка на 6п3с... работают на резонансной частоте контура точность резонанса выше миллиардных долей герца
