ELEKTRONIK пишет: Вот тут читал кто то спрашивал про диод нч 245а. ОН СТОИТ в схеме для генерирования нч. Путем лавинного пробоя. Вот этот вы эффект все и ищете. Дело в том что когда наступает лавинный эффект_ контура начинают ГЕНЕРИРОВАТЬ. Ваша задача добиться задержки Вч напряжения(длинная линия) и создать это процесс и все.В итоге вы получите очень короткий импульс и конечно энергию. Но мне видимо осталось только схему нарисовать

Есть вопрос если не трудно, например в этой схеме расаветра не использовал нч диод,там 2 вч.Как быть с лавинным пробоем,задержкой итп?

bogdan64 пишет: Последняя осцилограмма "с нагрузкой" - на лампе 220В 15 Вт постоянное напряжение 80 В. Система не закольцована. Честно - боюсь. У меня всё от ак-ра 12 В слабенького, при работе 11.5 В 0.5 А. Транзистор К2611 до 900 В, а у меня импульсы до 500 В выходят. Не пойму откуда образовываются именно 4 импульса на стоке ( в первой осцилограмме "затвор-сток" ) и дальше эти 4 импульса везде рулят. С ув.

Что значит не закольцована.
Ту схему которую ты дал выше она закольцована изначально.
Импульсы до 500в ничего страшного не будет они беспонтовые безтоковые
Нарисуй как диоды воткнул а то вариантов несколько

Allset пишет: Есть вопрос если не трудно, например в этой схеме расаветра не использовал нч диод,там 2 вч.Как быть с лавинным пробоем,задержкой итп?

Да ни как ,принцип Elektronik и Расаветра это совсем разные вещи.
У Расаветры д245 неявляеться обязательным

Самая первая схема с квадратиками была с диодом Д245 . Уже несколько новогодних праздников ждем обещанного видео.

черкес пишет: Самая первая схема с квадратиками была с диодом Д245 . Уже несколько новогодних праздников ждем обещанного видео.

Да и он же говорил уберите его Д245 если мешает

черкес пишет: Самая первая схема с квадратиками была с диодом Д245 . Уже несколько новогодних праздников ждем обещанного видео.

А его, видео, не будет! Снимать то нечего!

Green пишет:

черкес пишет: Самая первая схема с квадратиками была с диодом Д245 . Уже несколько новогодних праздников ждем обещанного видео.

Да и он же говорил уберите его Д245 если мешает

Пропустил эту его фразу . Помните Акула в первой своей установке выпрямлял вч низкочастотным выпрямительным мостом и как бы радовался что он греется .
Может просто не было мощных вч диодов , взял что было под рукой .?

черкес пишет:

Green пишет:

черкес пишет: Самая первая схема с квадратиками была с диодом Д245 . Уже несколько новогодних праздников ждем обещанного видео.

Да и он же говорил уберите его Д245 если мешает

Пропустил эту его фразу . Помните Акула в первой своей установке выпрямлял вч низкочастотным выпрямительным мостом и как бы радовался что он греется .
Может просто не было мощных вч диодов , взял что было под рукой .?

Да всё проще.
Эксперементируя на тему Расаветры вч диодов пожёг не мало ,а 245-тому похеру живой досих пор.

По теории на высоких частотах нч диод ведет себя как LC-контур .

черкес пишет: По теории на высоких частотах нч диод ведет себя как LC-контур .

Хорошо.
Только ни какой энергетической ценности от использование д245 не наблюдается.

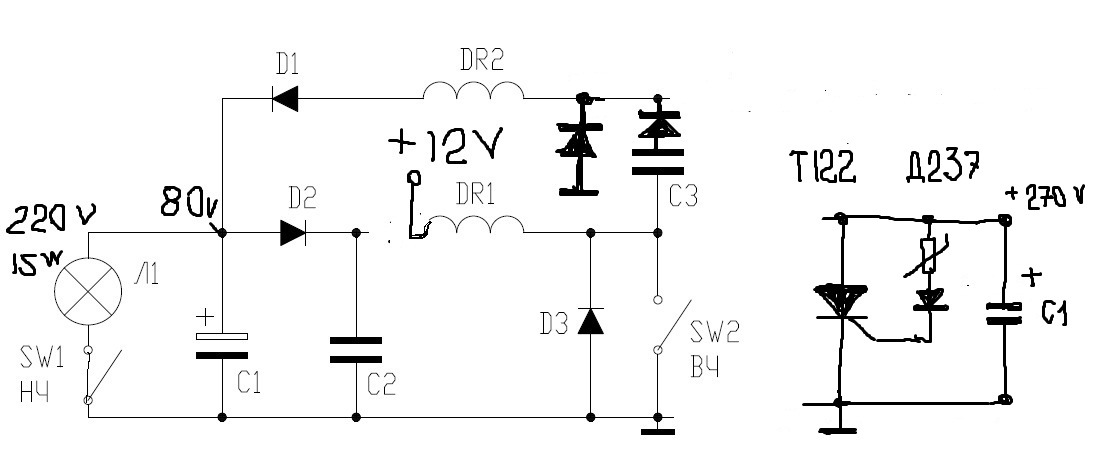

У меня получилась вот такая схема:

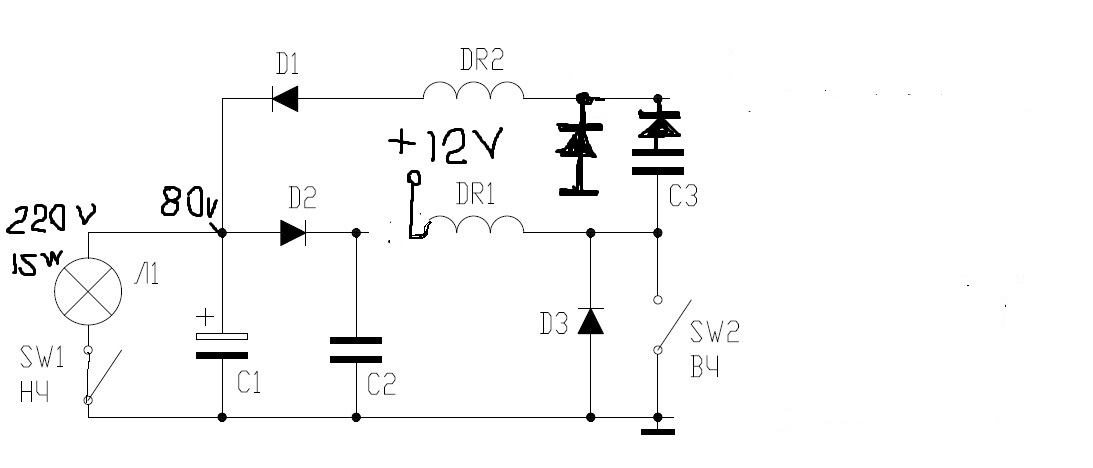

Сделал ограничитель по напряжению

bogdan64 пишет: Сделал ограничитель по напряжению

А если к С2 подцепить преобразователь с 60-240 в 12в то и ограничивать не нужно будет. Лишним акуммулятор заряжать.

Extint Spin пишет:

radioman пишет:

ELEKTRONIK пишет: Вот тут читал кто то спрашивал про диод нч 245а. ОН СТОИТ в схеме для генерирования нч. Путем лавинного пробоя. Вот этот вы эффект все и ищете. Дело в том что когда наступает лавинный эффект_ контура начинают ГЕНЕРИРОВАТЬ. Ваша задача добиться задержки Вч напряжения(длинная линия) и создать это процесс и все.В итоге вы получите очень короткий импульс и конечно энергию. Но мне видимо осталось только схему нарисовать

Схема (подобная) была у Дали. Все правильно.

- да покажите же!
мозги уже навыверт....

Погуглить и увидеть что мешает?

bogdan64 пишет: У меня получилась вот такая схема:

Интересная схема, еще пару диодов и поменять кондер, создавая цепь обратной связи, наверное, даст желаемое.
А вот вариант (как идея) - схема с закольцовкой. Есть некоторые нюансы и варианты.
