Добрый день всем. Тоже решил поэкспериментировать по данной теме. Отложил тему Кулабухова-Алексеева за неимением результата. С данной темой перекликается тема МИРВА на реал.ком.
Под рукой оказался генератор на ТЛ494+IR4427+К2611. Намотал в два провода 0.91 мм вторичку ( по 14 м ) и первичку ф 2.8 мм ( 7 м ). Первое же подключение по схеме Мибора-Пантюхова (вариации ёж+уж) питание +12В аккумулятор чисто на индуктор, вторичка бифиляр ( соединение начало первой - конец второй ) дало вполне приличный результат: напряжение на электролите 220мкФ*400 В (без нагрузки) начало резко расти и при 480 В пришлось срочно отключать. Ток потребления 0.5 А. Подключение нагрузки в виде ламп 220 В на 15 Вт ( на электролите +80 В ), нагрузка 2 лампы последовательно 26 В 0.1 А - +40В на электролите. КПД ниже 1. Поняв что что то здесь есть решил заняться поплотнее. Переделал схему Алексеева под нужные параметры ( 50-200кГц - 1-ый генератор и 20-200 Гц - второй). Подключил всё по схеме Мибора и ... на электролите напряжение питания. Сижу, типа курю, т.к. курить бросил. С ув.

GriVa пишет: "Extint Spin" post=11586]
"Если пропадают дельные посты, то это к владельцам постов, их право удалять."
Об этом я не подумал.
Тогда просьба ко всем "стирателям" постов - Что же Вы ведете себя как дети? Мужик сказал - Мужик сделал! Чего боимся? - Что кто-то сможет сделать раньше чем вы и промолчит?
Модератор уже сказал свое веское слово.

Не сделают!
Много "базарят"!

Вот тут читал кто то спрашивал про диод нч 245а. ОН СТОИТ в схеме для генерирования нч. Путем лавинного пробоя. Вот этот вы эффект все и ищете. Дело в том что когда наступает лавинный эффект_ контура начинают ГЕНЕРИРОВАТЬ. Ваша задача добиться задержки Вч напряжения(длинная линия) и создать это процесс и все.В итоге вы получите очень короткий импульс и конечно энергию. Но мне видимо осталось только схему нарисовать

т.е. собственно генератором НЧ является "лавинный генератор" на Д245???

ELEKTRONIK - Неожиданно!

ELEKTRONIK пишет: Вот тут читал кто то спрашивал про диод нч 245а. ОН СТОИТ в схеме для генерирования нч. Путем лавинного пробоя. Вот этот вы эффект все и ищете. Дело в том что когда наступает лавинный эффект_ контура начинают ГЕНЕРИРОВАТЬ. Ваша задача добиться задержки Вч напряжения(длинная линия) и создать это процесс и все.В итоге вы получите очень короткий импульс и конечно энергию. Но мне видимо осталось только схему нарисовать

Схема (подобная) была у Дали. Все правильно.

radioman пишет:

ELEKTRONIK пишет: Вот тут читал кто то спрашивал про диод нч 245а. ОН СТОИТ в схеме для генерирования нч. Путем лавинного пробоя. Вот этот вы эффект все и ищете. Дело в том что когда наступает лавинный эффект_ контура начинают ГЕНЕРИРОВАТЬ. Ваша задача добиться задержки Вч напряжения(длинная линия) и создать это процесс и все.В итоге вы получите очень короткий импульс и конечно энергию. Но мне видимо осталось только схему нарисовать

Схема (подобная) была у Дали. Все правильно.

- да покажите же!
мозги уже навыверт....

...а че кто нибудь генератор Рассавет уже видел или все как всегда?

ELEKTRONIK пишет: Вот тут читал кто то спрашивал про диод нч 245а. ОН СТОИТ в схеме для генерирования нч. Путем лавинного пробоя. Вот этот вы эффект все и ищете. Дело в том что когда наступает лавинный эффект_ контура начинают ГЕНЕРИРОВАТЬ. Ваша задача добиться задержки Вч напряжения(длинная линия) и создать это процесс и все.В итоге вы получите очень короткий импульс и конечно энергию. Но мне видимо осталось только схему нарисовать

Я конечно дико извиняюсь, но
Преобразования величин изменение форм это всё красиво.
В ваших комментариях не было ничего указывающего на то, что вы получили кпд>1.
Отсутствует главная информация об устройстве:
Потребляемая мощность и выходная мощность.
А без этого трудно идентифицировать назначение вашего устройства.
На 100вт лампе у вас 205в, а потребление трудно написать?

Mibor пишет: Коллегам в помощь схема уважаемого Авангарда, для удобства обсуждения.
С ув.

ВНИМАНИЕ: Спойлер!

Похоже нащупал эффект. Выше по схеме от Мибора надо вставить всего лишь дополнительно два диода: один с С3 на DR2 пропускаем положительные импульсы, второй "минус" на L2 и "плюс" на "массу". На электролите С1 идёт рост напруги. Постараюсь прикрепить осцилограммы. С ув.

Последняя осцилограмма "с нагрузкой" - на лампе 220В 15 Вт постоянное напряжение 80 В. Система не закольцована. Честно - боюсь. У меня всё от ак-ра 12 В слабенького, при работе 11.5 В 0.5 А. Транзистор К2611 до 900 В, а у меня импульсы до 500 В выходят. Не пойму откуда образовываются именно 4 импульса на стоке ( в первой осцилограмме "затвор-сток" ) и дальше эти 4 импульса везде рулят. С ув.

ELEKTRONIK пишет: Вот тут читал кто то спрашивал про диод нч 245а. ОН СТОИТ в схеме для генерирования нч. Путем лавинного пробоя. Вот этот вы эффект все и ищете. Дело в том что когда наступает лавинный эффект_ контура начинают ГЕНЕРИРОВАТЬ. Ваша задача добиться задержки Вч напряжения(длинная линия) и создать это процесс и все.В итоге вы получите очень короткий импульс и конечно энергию. Но мне видимо осталось только схему нарисовать

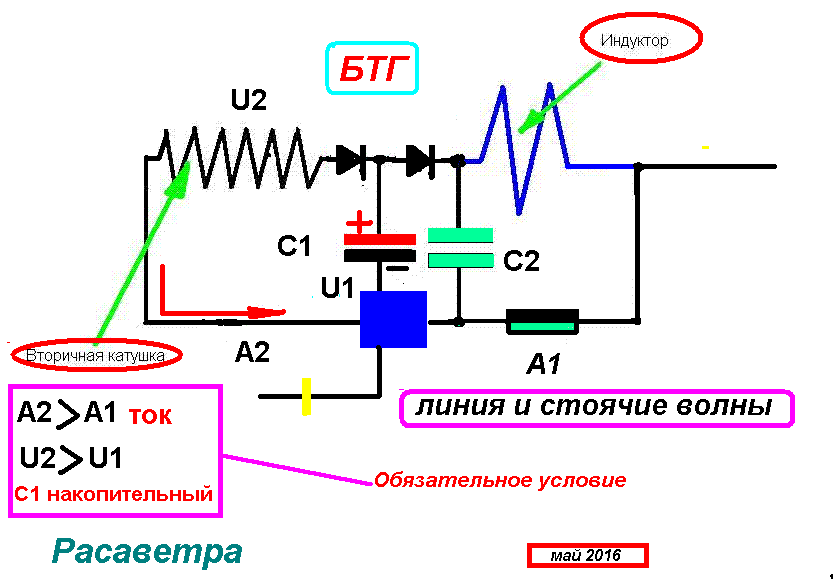

Есть вопрос если не трудно, например в этой схеме расаветра не использовал нч диод,там 2 вч.Как быть с лавинным пробоем,задержкой итп?

bogdan64 пишет: Последняя осцилограмма "с нагрузкой" - на лампе 220В 15 Вт постоянное напряжение 80 В. Система не закольцована. Честно - боюсь. У меня всё от ак-ра 12 В слабенького, при работе 11.5 В 0.5 А. Транзистор К2611 до 900 В, а у меня импульсы до 500 В выходят. Не пойму откуда образовываются именно 4 импульса на стоке ( в первой осцилограмме "затвор-сток" ) и дальше эти 4 импульса везде рулят. С ув.

Что значит не закольцована.
Ту схему которую ты дал выше она закольцована изначально.
Импульсы до 500в ничего страшного не будет они беспонтовые безтоковые
Нарисуй как диоды воткнул а то вариантов несколько
