ТЕМА:

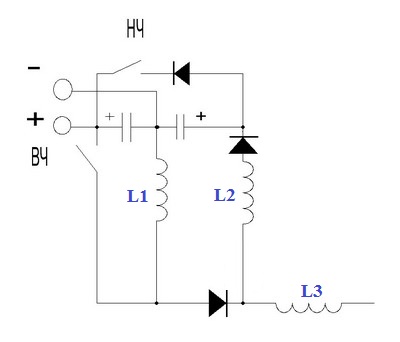

Не обращал внимание раньше на схему, а тут увидел, что с ВЧ ключа показаны две стрелки и написано Выход. Интересно, Выход Чего и Куда, если автор писал , что нагрузка подключается ко вторичке.

GriVa пишет: Не обращал внимание раньше на схему, а тут увидел, что с ВЧ ключа показаны две стрелки и написано Выход. Интересно, Выход Чего и Куда, если автор писал , что нагрузка подключается ко вторичке.

- да, мало кто обращал на это внимание. Например, с электролита можно снимать при закрытом ключе, но так по пути контурный, высокое просадится...

Extint Spin пишет:

GriVa пишет: Не обращал внимание раньше на схему, а тут увидел, что с ВЧ ключа показаны две стрелки и написано Выход. Интересно, Выход Чего и Куда, если автор писал , что нагрузка подключается ко вторичке.

- да, мало кто обращал на это внимание. Например, с электролита можно снимать при закрытом ключе, но так по пути контурный, высокое просадится...

Возможно стрелки ,наоброт- вход высокого напр. для запуска разрядника...
У автора много противоречий и в словах, и в схемах. Может ,действительно,гений.?

BrutForce пишет:

Короче ВЧ ключ горит как спичка.На этом месте приживается только разрядник. Если стоит разрядник то ключ накачки умирает, даже высоковольтный. Короче нужна вторичка почти идентичная первичке. Что бы ключи не выгорали.

-Радуйтесь что горят.Это значит что схема работает.А что горят то так и должно быть.Вы вторичку подключаете неправильно.Вот она вместо того чтобы работать(с пользой ) жгёт транзисторы. Всем привет от Расаветра!

Расаветра, так покажите как правильно втаричку включать! Или за это вас жительница болота задавит?

Катушек по условию задачи должно быть минимум две. Как еще подключить вторичку ?
Остается через конденсатор ?

Короче провел кучу бесполезных опытов всё отстой.
Чудо не случилось.Кпд ниже плинтуса.

PACABETPA пишет: -Радуйтесь что горят.Это значит что схема работает.А что горят то так и должно быть.Вы вторичку подключаете неправильно.Вот она вместо того чтобы работать(с пользой ) жгёт транзисторы. Всем привет от Расаветра!

Чему же там радоватся то, этож разрядник а не транзистор. Сопротивление не стабильно,разок не проскочила искра
и pi-здец , напряжение на кондёре взлетело и при следуещем пробое выжгло транзистор накачки.
PACABETPA пора уже и про вторичку что то сказать,что кроется за словами "Вторичка не работает".

черкес пишет:

ВНИМАНИЕ: Спойлер!

PACABETPA пишет:

BrutForce пишет:

Короче ВЧ ключ горит как спичка.На этом месте приживается только разрядник. Если стоит разрядник то ключ накачки умирает, даже высоковольтный. Короче нужна вторичка почти идентичная первичке. Что бы ключи не выгорали.

-Радуйтесь что горят.Это значит что схема работает.А что горят то так и должно быть.Вы вторичку подключаете неправильно.Вот она вместо того чтобы работать(с пользой ) жгёт транзисторы. Всем привет от Расаветра!

Катушек по условию задачи должно быть минимум две. Как еще подключить вторичку ?
Остается через конденсатор ?

Давно об этом думаю, единственный способ обойти низкое сопротивление электролита это включить его последовательно со вторичкой, но тут вылезит куча проблем.

По идее, подстраивая емкостью в резонанс,увеличивая или уменьшая собственную длину волны линии, должна увеличиться амплитуда импульсов.
Это ,конечно, предположение. Практика явно разочарует.

Green пишет: ..единственный способ обойти низкое сопротивление электролита это включить его последовательно со вторичкой..

... или подключать его к вторичке "изредка". Тогда и на С2 напряжение будет больше.. На это обстоятельство намекает уход нижнего вывода С1 в "синий прямоугольник", а не непосредственное его соединение с левым выводом вторички
С ув.

...да поставте столбик диодов с первички на вторичку и она заработает, тьфу блин....

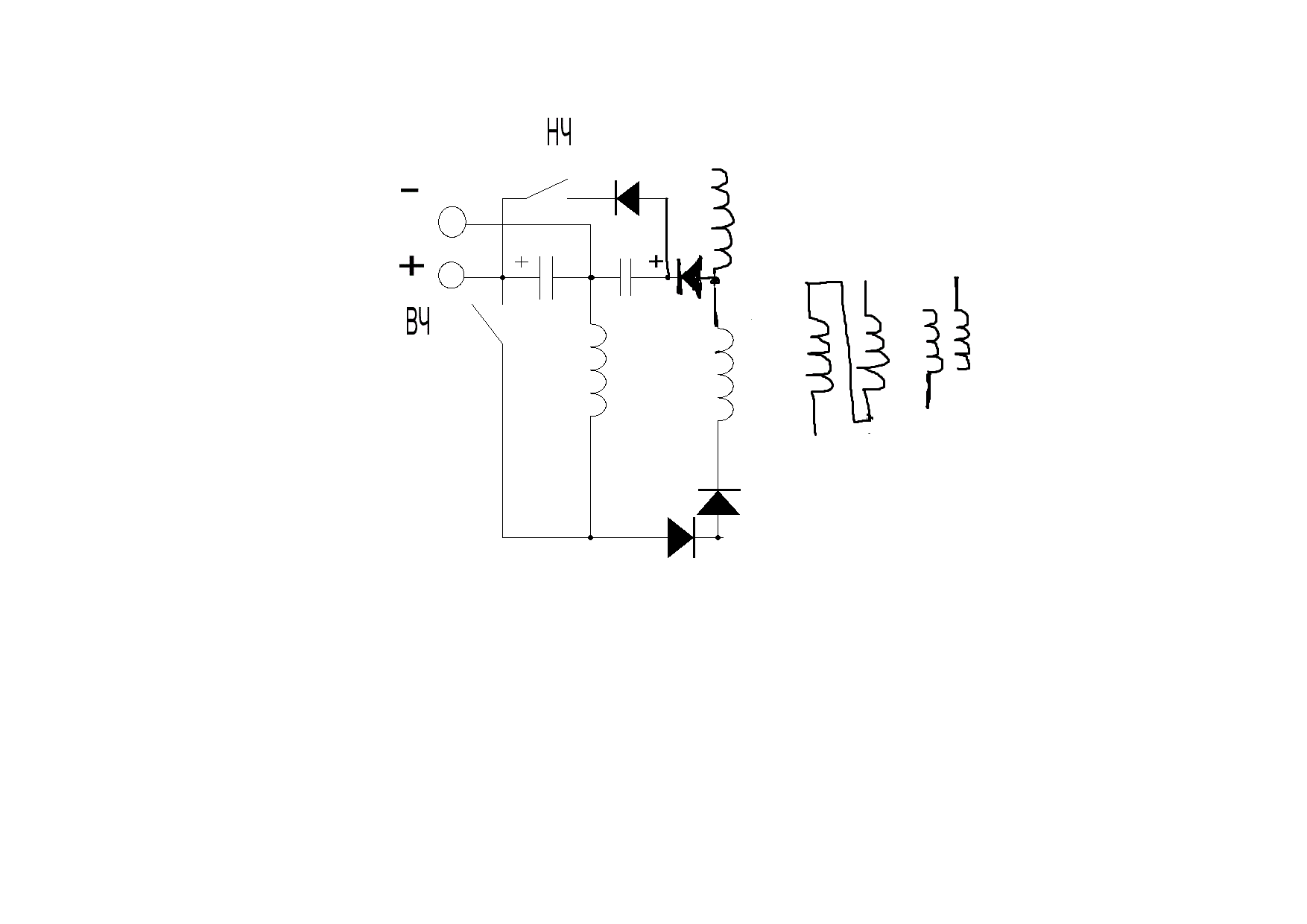

Для работы вторички нужен еще один ключ ВЧ.По двухтактной схеме. один на индукторе второй на минус электролита и контурный.генератор Нч на двух транзисторах.Еще одна катуха ко вторичке (ДЛИННАЯ ЛИНИЯ).И индуктор со средней точкой остальное в воздухе (резонатор).

wertura, нарисуйте пожалуйста ваше вИдение.
С ув.

bob11 пишет: Знакомое, до боли:

Вложение не найдено

Да, надо попробовать из данной схемы и схемы Авангарда состряпать чё нить "ЭДАКОЕ".
