ТЕМА:

Контур - всего лишь накопитель. Больше накопитель - дольше "наливать"..
Необходимо изменить идеологию накачки накопителя.
Из постов РВ (не дословно): "..у меня накопительный конденсатор НЕ заряжается по экспоненте, он заряжается линейно (!!), или даже квадратично..".
С ув.

Как я понял в схеме два контура с общей ёмкостью С2 , для каждой пол-волны свой. ВЧ разгоняем напряжение на С2. НЧ отключает заряд С2 и создаёт цепь для слива напряжения накопленного в С2 на ёмкость С1 (накопительную). Причём в момент сливания напряжения то-же происходит процесс усиления ( сливается через вторичную катушку, а она , как утверждает автор, источник дополнительной энергии). В С2 напряжение всегда не меньше чем на С1. И опять всё по кругу. Вопрос как настроить схему , чтобы вторичная катушка стала генерировать дополнительную мощность. У меня сложилось такое представление о работе этой схемы. С ув.

Mibor пишет: Контур - всего лишь накопитель. Больше накопитель - дольше "наливать"..
Необходимо изменить идеологию накачки накопителя.
Из постов РВ (не дословно): "..у меня накопительный конденсатор НЕ заряжается по экспоненте, он заряжается линейно (!!), или даже квадратично..".
С ув.

Я вот тоже могу себя взять и вытащить из болота за волосы...

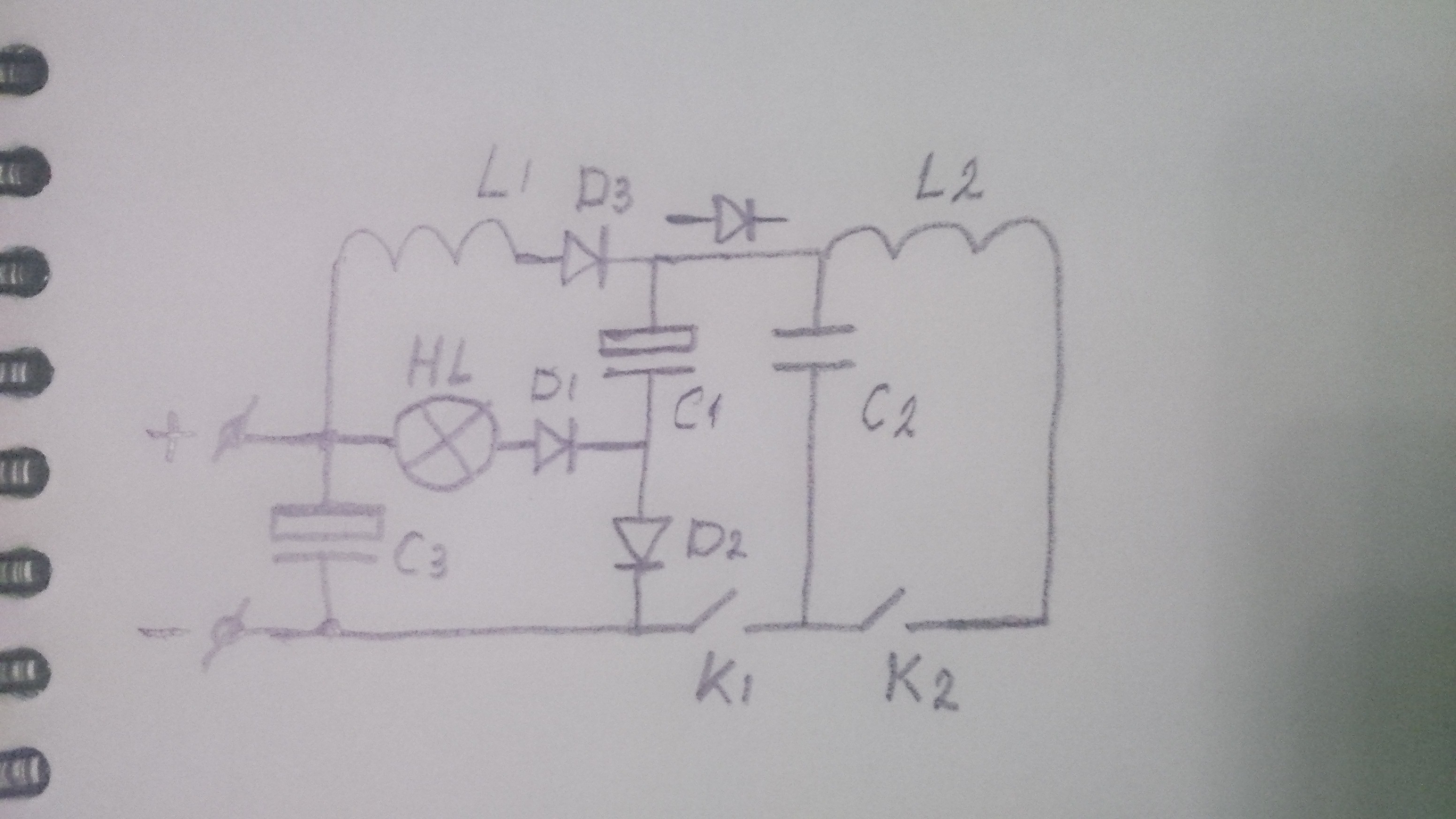

Вот интересное схемное решение по мотивам РВ. Диод между электролитом и контурным можно ставить а можно и без него, зависит от катушек.

авангард пишет: Вот интересное схемное решение по мотивам РВ.

Не совсем удачно для L1 - работает только при работе 2х ключей. Или это так задумано?

Rivaros пишет:

авангард пишет: Вот интересное схемное решение по мотивам РВ.

Не совсем удачно для L1 - работает только при работе 2х ключей. Или это так задумано?

Так и задумано а если вогнать с2 и л2 в резонанс то и к2 не нужен будет.

Та не нужен здесь ЛЦ резонанс. Тут нужно добится резонанса катушек. Вроде как магниты приближать одноименными полюсами. Когда вторичка запасла в себе магнитное поле по ней ударяет индуктор. При ударе поля разбежались с большой скоростью, сделав короткий, но мощный импульс. Который и сливается в накопитель. Ведь вроде так учили если возле катушки провести магнитом медленно то и наведенная ЭДС слабая. А если резко.... обратное вроде.

Ну каждый читает схемы по своему и если вы не видите что взаимодействия катушек и заряжает конденсатор.

РВ, как вы делаете замер напряжения на С2?
Почему такой вопрос?


Возможно это поспешные выводы.
Спасибо.

жмелик пишет: Как я понял в схеме два контура с общей ёмкостью С2 , для каждой пол-волны свой. ВЧ разгоняем напряжение на С2. НЧ отключает заряд С2 и создаёт цепь для слива напряжения накопленного в С2 на ёмкость С1 (накопительную). Причём в момент сливания напряжения то-же происходит процесс усиления ( сливается через вторичную катушку, а она , как утверждает автор, источник дополнительной энергии). В С2 напряжение всегда не меньше чем на С1. И опять всё по кругу. Вопрос как настроить схему , чтобы вторичная катушка стала генерировать дополнительную мощность. У меня сложилось такое представление о работе этой схемы. С ув.

ВНИМАНИЕ: Спойлер!

Расаветра говорил. Напряжение на контурном С2 может расти при неизменном напряжении на электролите C1.

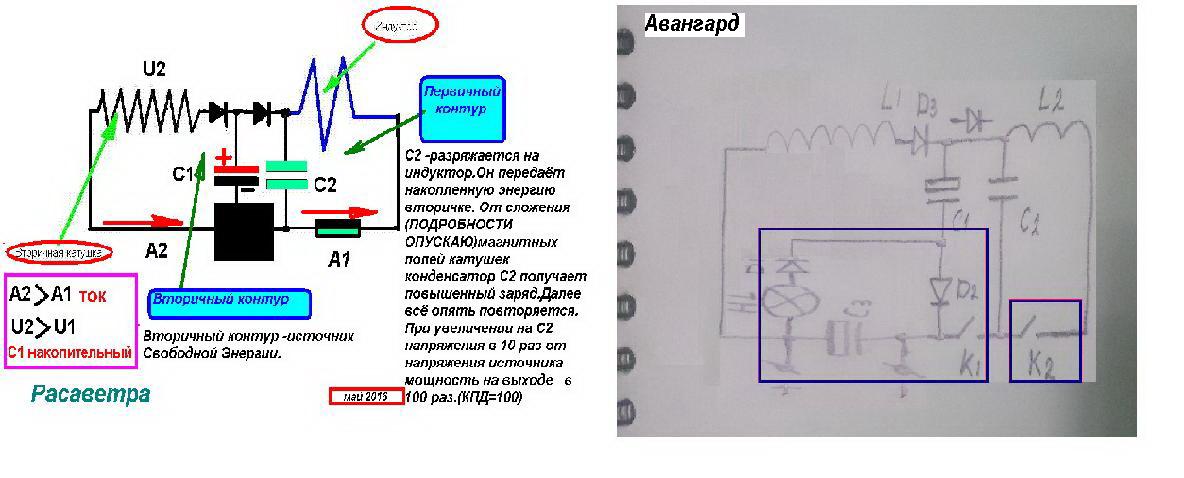

Найди различия

Green пишет:

жмелик пишет: Как я понял в схеме два контура с общей ёмкостью С2 , для каждой пол-волны свой. ВЧ разгоняем напряжение на С2. НЧ отключает заряд С2 и создаёт цепь для слива напряжения накопленного в С2 на ёмкость С1 (накопительную). Причём в момент сливания напряжения то-же происходит процесс усиления ( сливается через вторичную катушку, а она , как утверждает автор, источник дополнительной энергии). В С2 напряжение всегда не меньше чем на С1. И опять всё по кругу. Вопрос как настроить схему , чтобы вторичная катушка стала генерировать дополнительную мощность. У меня сложилось такое представление о работе этой схемы. С ув.

ВНИМАНИЕ: Спойлер!

Расаветра говорил. Напряжение на контурном С2 может расти при неизменном напряжении на электролите C1.

Да, и я об этом . С ув.

"Расаветра говорил. Напряжение на контурном С2 может расти при неизменном напряжении на электролите C1"

С2 по емкости намного преобдадает над С1 и они работают как вариант в разные периоды то напряжение на С1 может быть больше.
Второй вариант если они заряжаются параллельно, то в какой то момент индуктор дозаряжает С1 по каким то причинам.
Третий вариант с помощью коммутации ИП и электролита тоже можно получить напряжение на С2 больше
Еще было сказано: "Напряжение на контурном кондере скачет синхронно с НЧ генератором"
На электролите может быть напряжение неизменно по причинам сброса часть энергии на нагрузку допустим с 200 до 190 В
Далее напряжение поднимается до 200 и цикл повторяется

69 страниц писанины ни о чём.
Расаветра катается со смеху уже по полу над всеми.
Нет, ну надо было закинуть идею,хобот слона засунуть ему же в зад и этот цирк продолжается годы.
