ТЕМА:

mikser пишет:

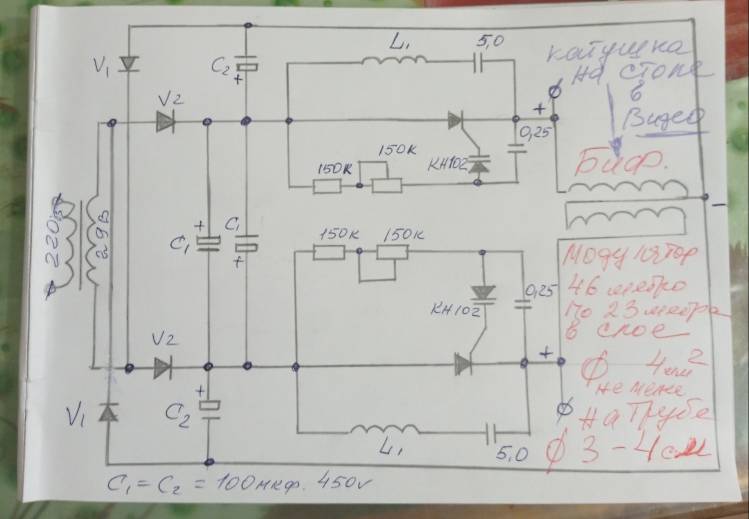

1. Нужно собрать и настроить модулятор,он нужен для получения стандартного напряжения с частотой 50гц.
Смотреть правую часть от транса.
Схема от Лапутько.

Это базовая схема ЭУ. А дальше то что?

Фейк - не фейк----знает только автор.
Тр-р ОСМ 0,63 220\ 29 - 29 с зазором.
По Степанову диалог поддержать не смогу,т.к не интересовался и кроме патента ничего не видел.
Насчет С1 и С1 -да ,когда рисовал видел что неправильно,их или вообще убрать, при настройке будет понятно.
Как я понял принцип сложения тока и напряжения на нагрузке.. В параллельном КК---- последовательный.
И ещё Параметрическая генерация электрической энергии.
Полная схема тоже есть.

Осциллограмма на нагрузке.
Вопрос был задан и ответ автора.

mikser пишет:

Фейк - не фейк----знает только автор.
Тр-р ОСМ 0,63 220\ 29 - 29 с зазором.
По Степанову диалог поддержать не смогу,т.к не интересовался и кроме патента ничего не видел.
Насчет С1 и С1 -да ,когда рисовал видел что неправильно,их или вообще убрать, при настройке будет понятно.
Как я понял принцип сложения тока и напряжения на нагрузке.. В параллельном КК---- последовательный.
И ещё Параметрическая генерация электрической энергии.
Полная схема тоже есть.

Это вложение скрыто для гостей.
Пожалуйста, зарегистрируйтесь или войдите, чтобы увидеть его.

Он описывает работу трансформатора Хмелевского.

Здесь Бедини объясняет откуда прибавка и как её получить.
Джон Бедини - Импульсная Технология Теслы 17.04.2015 - Azeulus - TheWikiHow
thewikihow.com/video_17n3N2NQ3_M

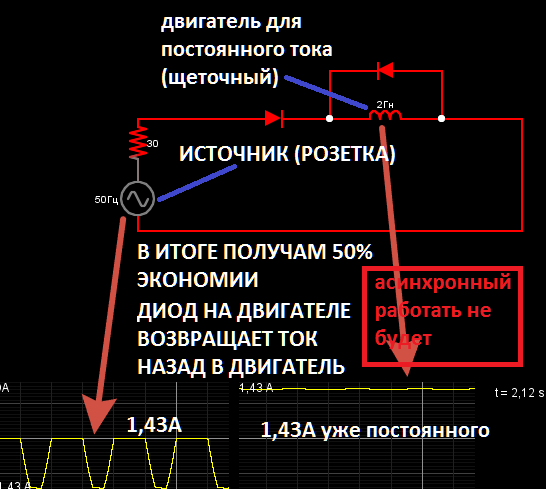

схемы простые и легко сделать.Экономьте эл энергию...скоро хуже будет

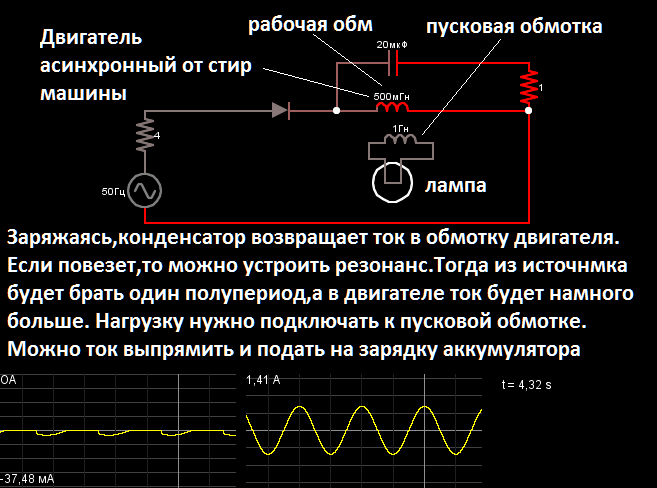

А если повезет можно и так изобразить ...возврат тока с элементом резонанса.Вместо диода ставим конденсатор. И пробуем ввести в резонанс.

Все проверено практически...работает....

2. Настроить параллельный контур на частоту 50 гц.. и ток в контуре 25 а.
.

drugiy.druzhe пишет:

изюм пишет:

mikser пишет:

1. Нужно собрать и настроить модулятор,он нужен для получения стандартного напряжения с частотой 50гц.
Смотреть правую часть от транса.
Схема от Лапутько.

Это базовая схема ЭУ. А дальше то что?

а дальше меня вводит в ступор что не указана полярность аккумулятора , если это чёрное внизу вообще аккумулятор и на кой ляд там колебательный контур ? и что даст тиристор своим включением или выключением ? если это просто регулятор напряжения ,что вполне реально ,то зачем колебательный контур ? а если это не колебательный контур ,а типа что-то навроде фильтра ,хотя что там фильтровать? ...но самое главное если не использовать колебательный контур ,то из чего получить увеличение ? все молчат , Миксер- это просто правокационный материал , чтоб голова на ночь болела)))

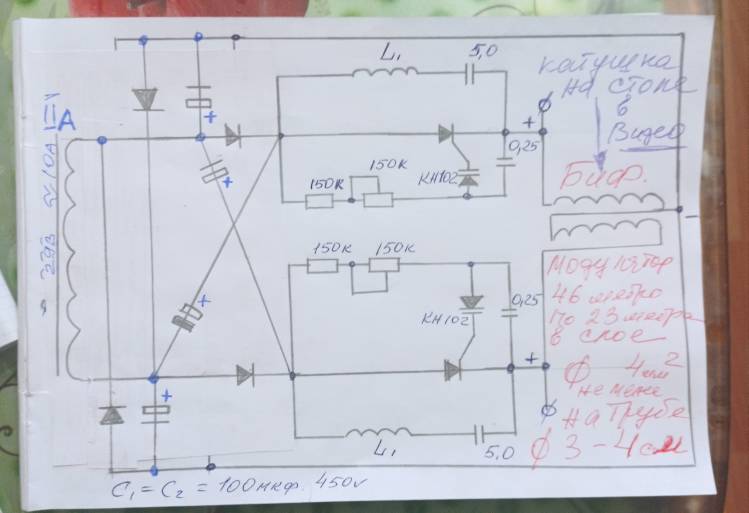

Правая часть схемы автором взята для открывания и закрывания тиристора на постояном токе и всё. Правая часть --- запирание тиристора на постоянном токе . Заряд кондёров с удвоением напряжения разряжает на сачек ,а у меня в биф..на каждой полуволне как на осциллограме Лапутько.

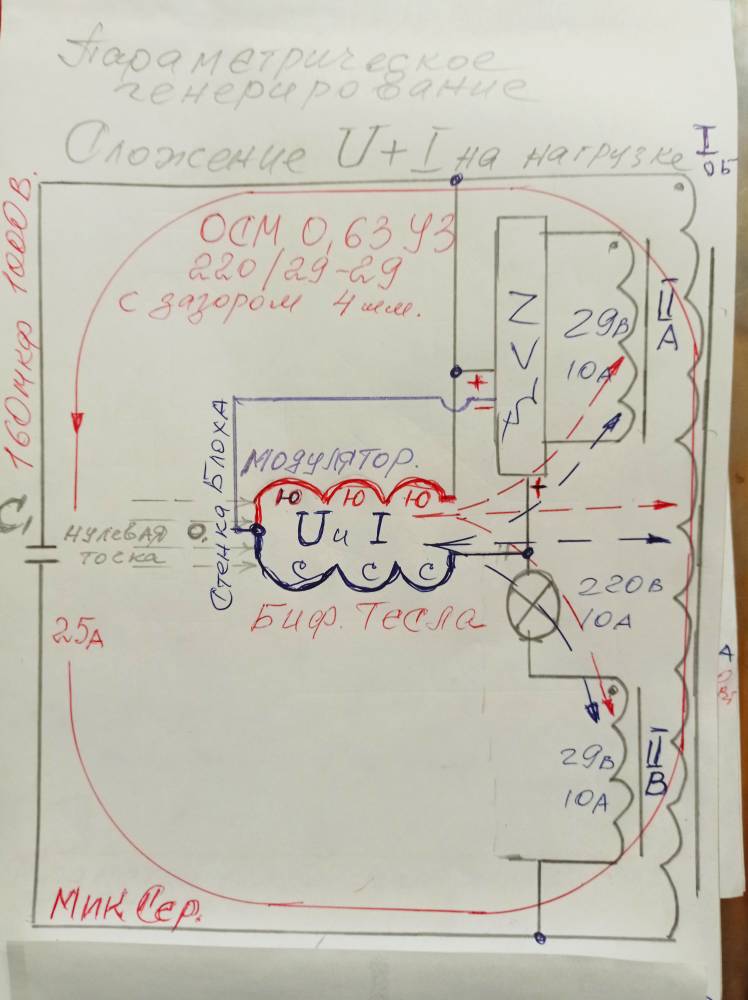

На схеме тр-р ОСМ 220\ 29 - 29. Первичка в параллельном резонансе с С1= 160мкф.
Последовательный КК : одна из вторичек (В)-- ---лампы-- ---биф.Тесла (неправильно подключенный т.е использована и средняя точка)
Длина проводов в бифе ровно по 23 метра в каждом слое
ZVS- это схема из диодов,конденсаторов и тиристоров которую питает вторичка (А)
Первичка в паралельном резонансе ,на вторичах по 29в и ток около 10 а( согласно мощности тр-ра) ,Нагрузка на видео 4 лампы по 500 вт (10 а)
Вторичка (В) включена как вольтдобавка.Биф.модулятор добавляет напряжение и ток.
Зазором в тр-ре настраивают первичку в резонанс точно на 5о гц. На нагрузке частота по словам автора когда работает автономно 51 гц.

25 а крутятся не в одной первичке ,подумай хорошо.А макс. мощность указана в этой рукописи. Лапутько писал что тесно общался с Зацарининым (Омск-Новосибирск)
И ещё пишет Зацаринин ,что модулятор действует на сердечник тр-ра изменяя индуктивность обмоток.

Друже,ты случаем не Юра Му.Читать умеешь?ZVS- 'это эта схема а биф.катушка на столе

В статье пишет что модулятор (биф. однонаправленный электромагнит) влияет на сердечник тр-ра изменяя индуктивность.
Катушка одним концом направлена на трансформатор.

У автора на Ютуб два канала: Валерий Лапутько и Валерий Русинов.

Конспект постов Лапутько со Скифа. за 2020---2024 г.г.

Нужно сделать силовой колебательный контур с С=160 мкф. и ток в 25 а.
Потом пульсациями тока раскачивать силовой колебательный контур. Частота 51 гц.

Запуск от сети заставляет контур из тр-ра и кондёра работать на частоте сети.

Биф. это конденсатор у которого ток и напруга растут одновременно.

Контур параллельный ,нагрузка с него идёт через фильтр.Настраивать с подключенной нагрузкой.Я вешал тэны на 5,5квт.

Конспект постов (продолжение )

Лампы по 500вт. максимально нагружал 2 квт. дальше сильно просаживается.

Тр-р с зазором по сути дроссель.Кондёр подбирался на частоту 50 гц. он за трансформатором.

Усиление происходит в раскачке так называемым усилителем тока.Это самое хитрое устройство. По сути от него полностью зависит выходная
мощность всего устройства.

Не замыкать а размыкать (отпирающий импульс)

Выброс с бифа:сила тока будет как при его "заряде" а напряжение будет эквивалентно кол-ву витков и частоте импульсов.

Одна вторичка для питания модулятора,вторая для подачи импульсов тока через тиристор для организации режима работы как на осциллограмме.

Тиристоры Т-6-10-12 или любые мощные.

Биф неправильно подкючил.

Когда вилка вытаскивается схема вырабатывает привязку к частоте свободных колебаний контура.

Исправил
