ТЕМА:

drugiy.druzhe пишет:

павел_А пишет:

drugiy.druzhe Правильней всего рассуждать так................
берем переменный ток. Замедляем время чтобы посмотреть что происходит.
А происходит вот что ...ток в проводах обмотки начинает расти от ноля до вершины бугра осциллограммы. если ток растет, то и магнитное поле растет.
Растущее магнитное поле естественно пересекает проводники обмотки и своим действием пытается создать противоток ...поэтому происходит "торможение" тока в катушке. Это используется в некоторых устройствах давно.
теперь .. когда ток начинает уменьшаться от вершины "бугра" осциллограммы до нуля ...магнитное поле тоже начинает уменьшаться и тоже начинает пересекать проводники обмотки,но оно уменьшается и значит начинает подгонять электроны в катушке в туже сторону куда их гонит источник.
Еще проще возникающее маг поле в катушке...тормозит электроны.....спадающее поле подгоняет электроны. и это происходит в одной полуволне осциллографа. например..в положительной.
В принципе все фифти-фифти. но происходит сдвиг фазы.
Это как,например, катится шарик..мы его придерживаем, а потом подталкиваем.

Это уже версия УЧИТЕЛЯ ,но она рушится на РАЗ ,всё бы это так ,ЕСЛИ_БЫ вы упомянули ЧТО, у нас при этом включена вторичка и при этом ЗАМКНУТАЯ ...,а когда у нас просто одна цепь ,содержащая в себе индуктивность и лампочку , то просто мы тратим энергию , МЫ её всячески пытаемся СДЕРЖАТЬ , но в итоге хоть что-то всё-таки доходит и цепь замыкается , лампочка загорается , а вот дальнейший процесс трудно объяснить ,имели ТО что имели , но ведь мы просто разорвали ЦЕПЬ а лампочка ярко вспыхнула , НУ я не знаю ...ПУСТЬ я слабый (в том числе и умом ) но ведь не я сказал ...НО НЕЛЬЗЯ у нас ОТОБРАТЬ то,чего НЕТ у НАС! ....А вопрос повис :...так откуда ДРОВИШКИ ?

Ничего не зависло ...Все работает. А зачем подавать импульсы в еще одну обмотку непонятно, когда нагрузка сама дает нам нужный импульс.
Давай посмотрим кино из Центр Науч Фильма....

Диод установлен в цепи вторичной обмотки ..главное подобрать правильное направление. потому я там воткнул два диода..
а вот подавать напряжение и на вторичку я не догадался...
Дело в том,что в этой схеме нет встречного магнитного потока в сердечнике и сердечник не размагничивается, то есть сердечник не уменьшает свое сопротивление,а это значит, что подключение нагрузки не увеличивает ток из источника.
Как думаешь ..можно это как то использовать? и при каких условиях.

drugiy.druzhe пишет:

Павел- я тоже так считал ,но потом ко мне пришёл человек и непросто с листком бумаги ,а с реальным заводским силовым трансформатором , там и маркировка была ТС -270. говорит от старого цветного телевизора , клялся что не перемотанный и не разбирался , дальше просто на него вешали разную нагрузку , всё реально работает ,Ну говорю так и что тут фантастического ? и тогда он мне предложил вникнуть ,именно на то что магнитные потоки между половинками сталкиваются ,мой мозг долго сопротивлялся , но трудноспорить с тем что лежит перед тобой и реально работает в противность твоим догмам ,более того он мне предложил измерить сечение сердечника этого трансформатора ,я его измерил ,там что-то 2,5х4,5 см ,дальше он мне говорит посчитай типа какая габаритная мощность ,ну по общепринятой системе ...Ну я и попытался ,сечение в квадрате равно мощность ...почему-то получилось только 126---с капейками ,на что он мне и говорит , а теперь найди по даташитам ,его заявленную мощность(трансформатора ) ...270-ватт...нет ну я то и сейчас не чего не понял , а он мне и говорит , мол перемагничивание происходит дважды за период , от сюда и удвоение мощности , может и он заблуждался , может и далеко не самый из самых , но ведь мы все здесь не академики на СИМПОЗИУМЕ

Ну вооот теперь перемагничивание.Сразу бы сказал.... ДА перемагничивание или если правильно сказать..ИСПОЛЬЗОВАНИЕ МАГНИТНОГО ПОЛЯ ПРЕДВАРИТЕЛЬНО НАМАГНИЧЕННОГО СЕРДЕЧНИКА, Периодическое перемагничивание магнитопровода в некоторых случаях выдает энергии Намного более чем в два раза.
Смотрим кино из ЦентрНаучФильма.
Показано почему это происходит.

Есть более мощный вариант.
Вооще то это Эд Лидскайнен (так вроде его фамилиё) он придумал вечный хранитель маг поля.

"а он мне и говорит , мол перемагничивание происходит дважды за период , от сюда и удвоение мощности , может и он заблуждался "
это все что надо было сказать.

drugiy.druzhe пишет:

И вовсе я и не ТУЖИЛСЯ Это мы просто так ОБЩАЕМЯ ,ну как кто может , я всего-лишь , пытаюсь донести свои мысли до собеседника , а здесь таких ,как говорится ...РАЗ ДВА,..ИИИ ... я помню как ПАВЕЛ соорудил САМОПАЛЬНЫЙ ЭЛЕКТРОСКОП , ...тупо пол-литровая баночка ,с капроновой крышечкой , сквозь крышечку проволочка и в нутрях висит этакая лапша из фольги ...КТО В ТЕМЕ ...вспомнили ...Вот это реальный ИСКАТЕЛЬ , ради него можно спуститься и на дно морское ! ...Дай бог конечно чтоб этого не потребовалось ...Могу ещё один случай вспомнить , ...даже имя не озвучу , а все кто в теме сразу скажут его ВСЛУХ ...так вот ,это тоже достойный человек , взял и спустился к нам на ,,дно морское,, и разложил нам , что и как , вспоминаем ...взял четыре пивные бутылки , положил на них кусок фольгированного гетинакса , потом сверху кусок ОРГ-СТЕКЛОи сверху тоже что-то типа фольгированного гетинакса ,ну типа конденсатор ! ...Потом зарядил ОН это дело , и убрал пластины ИМПРОВИЗИРОВАННОГО конденсатора , ну в смысле заменил их на другие и уже с этих других пластин он СНЯЛ заряд! ...ТЕМ САМЫМ ДОКАЗАЛ ВСЕМ! что заряд в конденсаторе сохраняется ИМЕННО в ДИЭЛЕКТРИКЕ ! ...А что можно сказать про ДОЗОРа ?...а ничего , ну кроме того что он всегда ТУТ-КАК ТУТ ...ну так ведь чел на дозоре Я то понимаю , РАБОТА ТАКАЯ!

Действительно я всегда в дозоре, мониторю Ваши действия и Вашу безумную работу! Моё дело Вам предложить и другие подходы и немного расширить Вам кругозор мыслей. Но как я вижу Вам это не нужно - мешать не собираюсь. Постою в сторонке понаблюдаю ход Ваших событий

drugiy.druzhe пишет:

Павел- так включены первички ...вторчки можно пририсовать но намотка так-же , и тогда перемагничивание сердечника будет дважды за период ,это известно со времён СССР ....я же интересовался что если при таком включении использовать только половину периода , ну запитать из розетки через один диод ,при этом вторичку намотать между первичками ...Теперь понимаю что вряд-ли достучусь ,ладно может руки дойдут сам всё проверю

Привет. Есть согласное соединение нескольких обмоток,где магнитные поля совпадают.
Есть встречное соединение обмоток,где магнитные поля направлены встречно. например..NS-NS поля совпадают...будут притягиваться... NS-SN встречные ..будут отталкиваться.

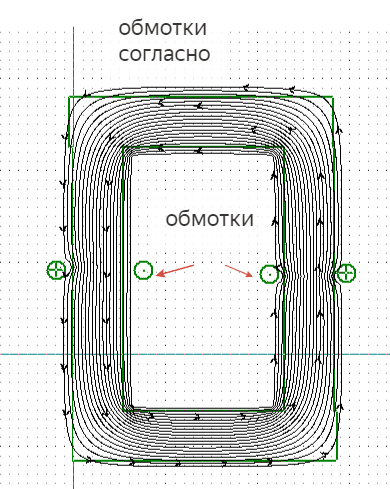

на вашем рисунке нарисовано последовательно соединенные обмотки, подключенные согласно.

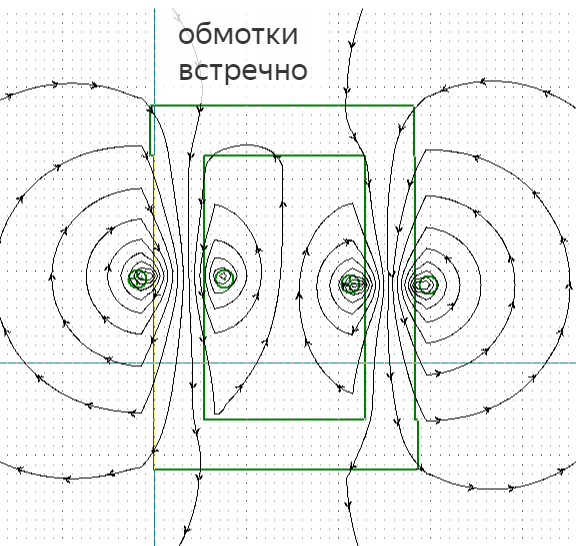

Если вы хотели подключить их последовательно-встречно, то маг поля отталкивались бы друг от друга. А это кз.
Вот выберете какая схема подключения вам нужна.

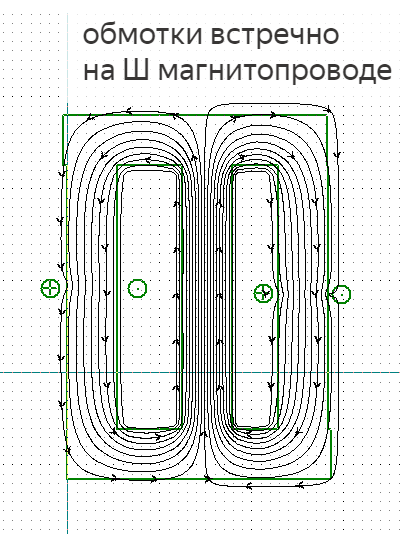

А так выглядит встречное соединение обмоток

Но это можно использовать в Ш образном трансформаторе. Встречные магнитные потоки уходят в средний керн.

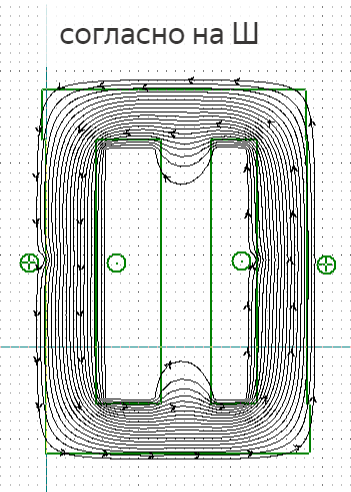

А вот тут обмотки соединены согласно.В средний керн маг поле не попадает. Но если кое что предпринять, то могут и попадать,не влияя на основные потоки ...это пока не изучено до конца...есть непонятки.

Вот Вам интересный материал ссылка: energy4all.ru/books/...g217156676

dozor пишет:

Вот Вам интересный материал ссылка: energy4all.ru/books/...g217156676

..Аркадий пробывал каскадное включение, насколько я знаю ничего не вышло..

Друже,предлагаю разобраться по этому видео. У меня материальная база большая и твоё на фотках видел. Я практик по силовым цепям.
valeralap со Скифа (это его видео) ведет тему :биф.Тесла. Я законспектировал важные его посты по этому видео за 3 года. Ищу единомышленников.
И просьба к Павлу подчищать бестолковые посты всяких Speson -ов.

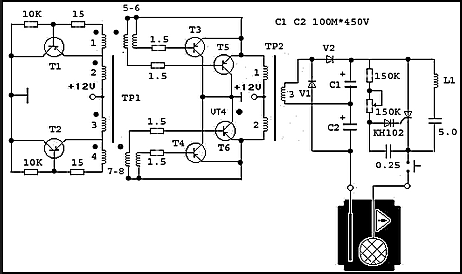

1. Нужно собрать и настроить модулятор,он нужен для получения стандартного напряжения с частотой 50гц.
Смотреть правую часть от транса.Тр-2

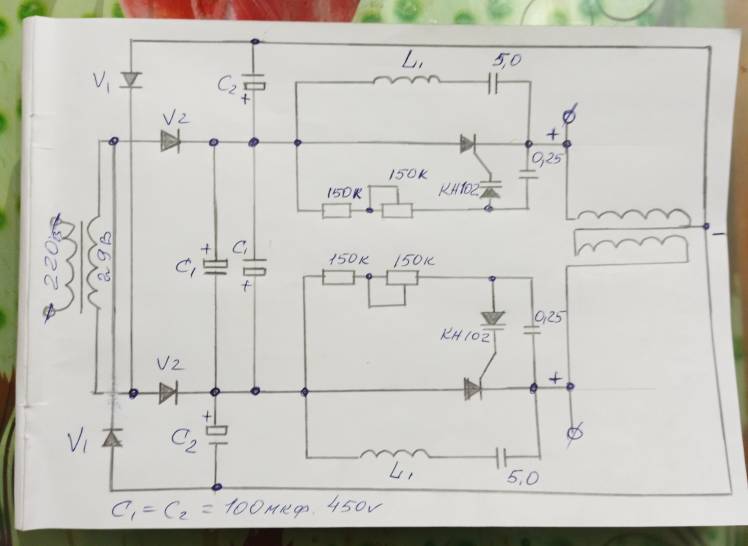

Схема от Лапутько.

Я нарисовал симметричную.

Биф.модулятор: два слоя проводом длинной 46 м по 23 метра в каждом слое на трубе диам.30-40 мм. намотанных в одном направлении с возвратом
через центр, сечением 4 мм2 а лучше ещё толще.

Лет 8-9 назад обсуждали "Автономное устройство IndeProf " очень похожее и возможно одного автора. drugiy.druzhe там тоже писал

mikser пишет:

1. Нужно собрать и настроить модулятор,он нужен для получения стандартного напряжения с частотой 50гц.
Смотреть правую часть от транса.
Схема от Лапутько.

Это базовая схема ЭУ. А дальше то что?

Фейк - не фейк----знает только автор.
Тр-р ОСМ 0,63 220\ 29 - 29 с зазором.
По Степанову диалог поддержать не смогу,т.к не интересовался и кроме патента ничего не видел.
Насчет С1 и С1 -да ,когда рисовал видел что неправильно,их или вообще убрать, при настройке будет понятно.
Как я понял принцип сложения тока и напряжения на нагрузке.. В параллельном КК---- последовательный.
И ещё Параметрическая генерация электрической энергии.
Полная схема тоже есть.

Осциллограмма на нагрузке.
Вопрос был задан и ответ автора.
