ТЕМА:

стабильно.... хотя бы 5 квт

vasik041 пишет:

стабильно.... хотя бы 5 квт

У меня не получилось довести до конца... может у кого другого получится....
Деламорто выкладывал осциллограммы похожие вроде у него получилось что то...
но он молчит пока...

RMM пишет:

dozor пишет:

RMM пишет:

dozor пишет:

RMM пишет:

Ну а что тут такого сложного, чтобы сдвинуть фазу на 90*? Займитесь!

для экономии эл. энергии в 2 раза!

Правда, всё уже сэкономлено до нас, но это же такие пустяки!

Поймите, в природе и технике не бывает экономии аж в ДВА раза* без генерирования дополнительной энергии. А раз генерируете, чего там мелочиться - какие-то два раза...)))

*Если вам кажется что происходит экономия, то просто у вас измеритель не показывает ПОЛНУЮ потребляемую мощность. В этом плане лучше пользоваться счетчиком, они сейчас всё считают - не обманешь.

Я смотрю у Вас сдвинуть фазу одного источника относительно другого так просто что диву даюсь! Особенно ВАш бестолковый рисунок, сами то пробовали так делать ? Или так для красного словца прикрепили картинку. Если не поняли мой принцип работы устройства -Ваши проблемы. Кто из старой команды на форуме тот понимает о чем я говорю.

ага, "старая команда", ну понятно! Не нравится простое решение - ищите сложное. ))) Да только принципа-то нет, получится очередная воровайка. Можно перекладывать из одного кармана в другой всю жизнь, результат известен
(на входе, естественно, триггер Шмидта для случая с аналоговыми сигналами)

Видимо Вы до конца не поняли что требуется сделать. Есть источник переменного тока пусть будет 220В . Есть два транса 220/220В нужно сдвинуть фазу относительно другого транса на 90 градусов. Ваши предложения?

Это последнее, просто так время тратить больше не могу. Получить фазовый сдвиг - это элементарно, и не важно, какие там напряжения. Верхний транс примерно 220:110

Так то оно так на практике при подключении нагрузки фаза меняется. А то уже проблема.

dozor пишет:

RMM пишет:

dozor пишет:

RMM пишет:

dozor пишет:

RMM пишет:

Ну а что тут такого сложного, чтобы сдвинуть фазу на 90*? Займитесь!

для экономии эл. энергии в 2 раза!

Правда, всё уже сэкономлено до нас, но это же такие пустяки!

Поймите, в природе и технике не бывает экономии аж в ДВА раза* без генерирования дополнительной энергии. А раз генерируете, чего там мелочиться - какие-то два раза...)))

*Если вам кажется что происходит экономия, то просто у вас измеритель не показывает ПОЛНУЮ потребляемую мощность. В этом плане лучше пользоваться счетчиком, они сейчас всё считают - не обманешь.

Я смотрю у Вас сдвинуть фазу одного источника относительно другого так просто что диву даюсь! Особенно ВАш бестолковый рисунок, сами то пробовали так делать ? Или так для красного словца прикрепили картинку. Если не поняли мой принцип работы устройства -Ваши проблемы. Кто из старой команды на форуме тот понимает о чем я говорю.

ага, "старая команда", ну понятно! Не нравится простое решение - ищите сложное. ))) Да только принципа-то нет, получится очередная воровайка. Можно перекладывать из одного кармана в другой всю жизнь, результат известен
(на входе, естественно, триггер Шмидта для случая с аналоговыми сигналами)

Видимо Вы до конца не поняли что требуется сделать. Есть источник переменного тока пусть будет 220В . Есть два транса 220/220В нужно сдвинуть фазу относительно другого транса на 90 градусов. Ваши предложения?

Это последнее, просто так время тратить больше не могу. Получить фазовый сдвиг - это элементарно, и не важно, какие там напряжения. Верхний транс примерно 220:110

Так то оно так на практике при подключении нагрузки фаза меняется. А то уже проблема.

Дозор а вы сами уже собрали что то??? есть эксы какие??

марк пишет:

dozor пишет:

RMM пишет:

dozor пишет:

RMM пишет:

dozor пишет:

RMM пишет:

Ну а что тут такого сложного, чтобы сдвинуть фазу на 90*? Займитесь!

для экономии эл. энергии в 2 раза!

Правда, всё уже сэкономлено до нас, но это же такие пустяки!

Поймите, в природе и технике не бывает экономии аж в ДВА раза* без генерирования дополнительной энергии. А раз генерируете, чего там мелочиться - какие-то два раза...)))

*Если вам кажется что происходит экономия, то просто у вас измеритель не показывает ПОЛНУЮ потребляемую мощность. В этом плане лучше пользоваться счетчиком, они сейчас всё считают - не обманешь.

Я смотрю у Вас сдвинуть фазу одного источника относительно другого так просто что диву даюсь! Особенно ВАш бестолковый рисунок, сами то пробовали так делать ? Или так для красного словца прикрепили картинку. Если не поняли мой принцип работы устройства -Ваши проблемы. Кто из старой команды на форуме тот понимает о чем я говорю.

ага, "старая команда", ну понятно! Не нравится простое решение - ищите сложное. ))) Да только принципа-то нет, получится очередная воровайка. Можно перекладывать из одного кармана в другой всю жизнь, результат известен
(на входе, естественно, триггер Шмидта для случая с аналоговыми сигналами)

Видимо Вы до конца не поняли что требуется сделать. Есть источник переменного тока пусть будет 220В . Есть два транса 220/220В нужно сдвинуть фазу относительно другого транса на 90 градусов. Ваши предложения?

Это последнее, просто так время тратить больше не могу. Получить фазовый сдвиг - это элементарно, и не важно, какие там напряжения. Верхний транс примерно 220:110

Так то оно так на практике при подключении нагрузки фаза меняется. А то уже проблема.

Дозор а вы сами уже собрали что то??? есть эксы какие??

Да собирал, и сдвинуть фазу на 90 градусов не так то и просто. Просто сдвинуть на 180 поменяв местами обмотки. Вот сейчас и думаю как лучше сделать, что бы фаза не менялась и стабильно все работало.

RMM пишет:

Ну а что тут такого сложного, чтобы сдвинуть фазу на 90° ?.

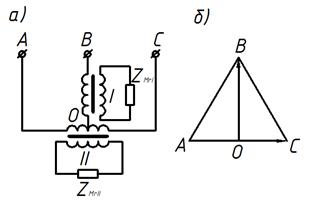

да, из 3-х фазного легко получить две квадратурные фазы.

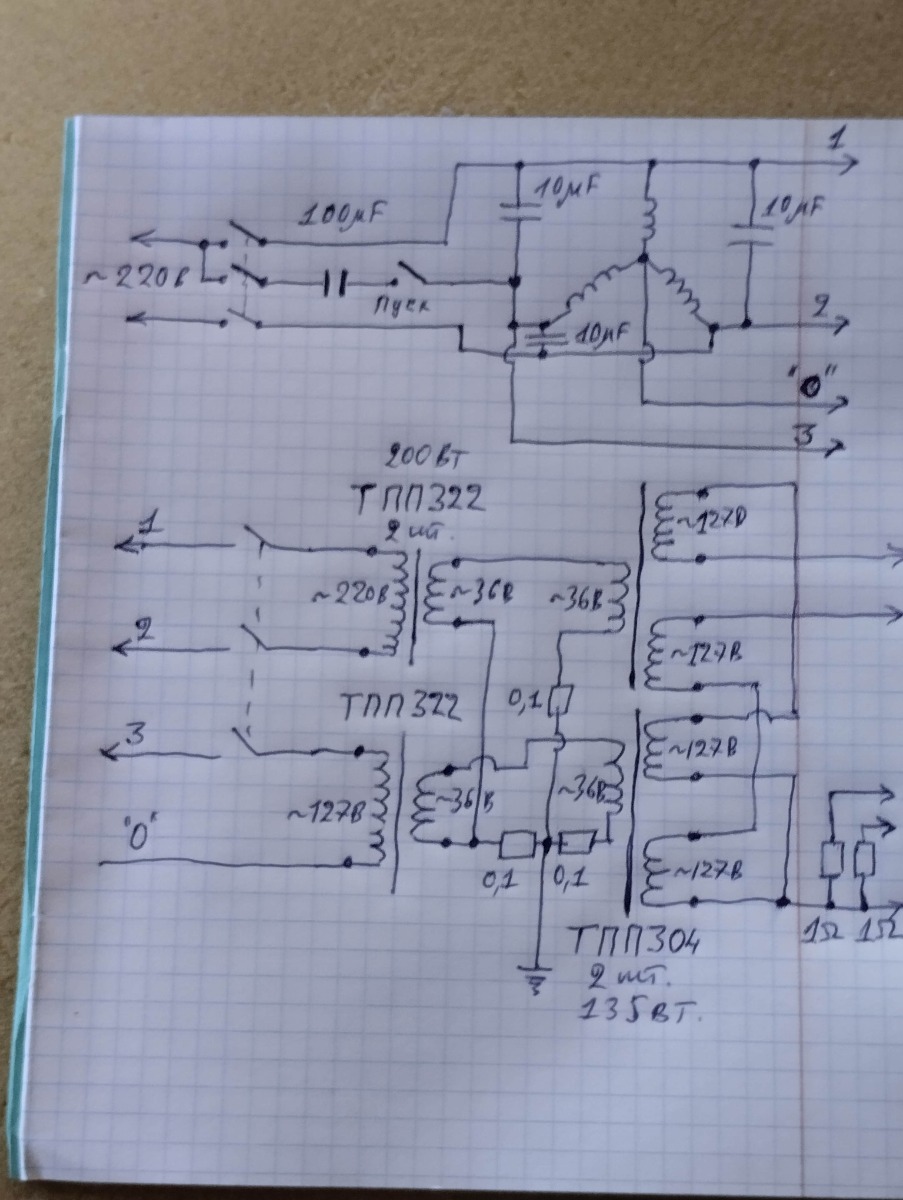

а три фазы из одной еще проще - запитать мотор трехфазник от одной фазы.

В этом то и дело... по схеме мобилайзера мне толком не удалось
настроить... просто схема контроля фазы начинала глючить и все сбивалось..

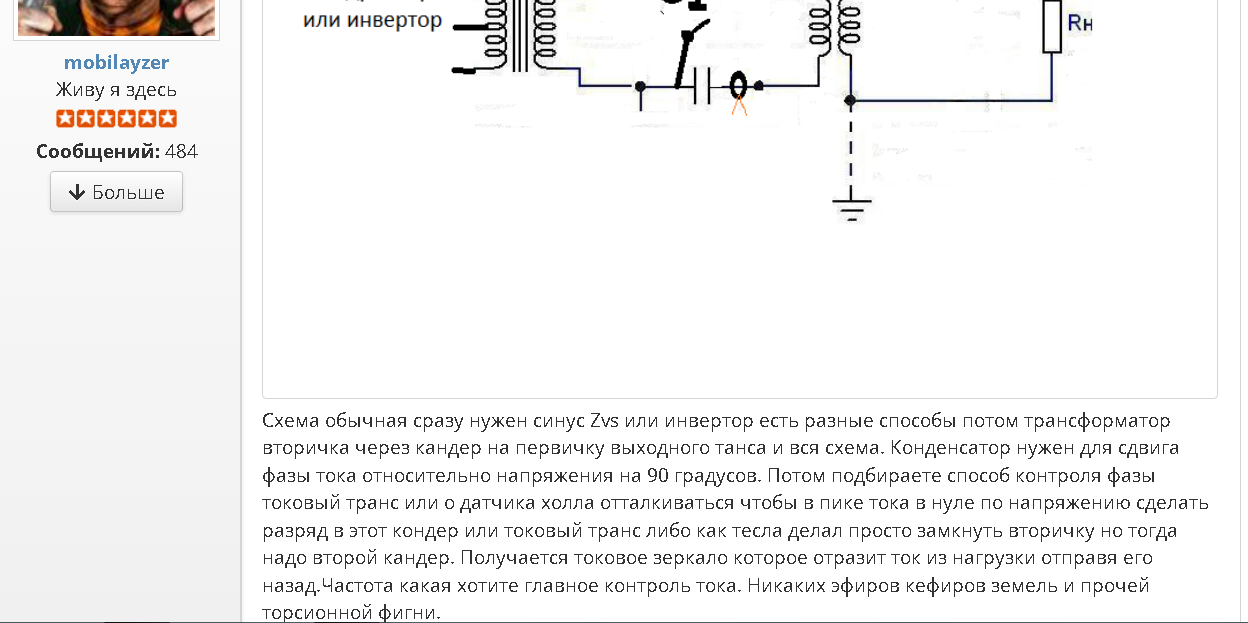

мобилайзер это вроде решил через ардуино через цифру провел чтоб сбоя не было..
сам я дальше не пробовал..... у него получилось по его словам... чисто мое мнение...

Да есть просто идеальное решение, как сдвинуть на 90*, и трехфазное не потребуется, и простое как лом, держит 90* при любой нагрузке. В любом учебнике для ПТУ, оно есть, не говоря уже о высшей школе.

RMM пишет:

Да есть просто идеальное решение, как сдвинуть на 90*, и трехфазное не потребуется, и простое как лом, держит 90* при любой нагрузке. В любом учебнике для ПТУ, оно есть, не говоря уже о высшей школе.

Уважаемый коллега, как сдвинуть сигнал на 90 гр. мы и так знаем, вопрос как удержать этот сдвиг фаз при подключении активной нагрузки. Так как эта нагрузка начинает влиять на это сдвиг. Вот в чем вопрос. И это в учебниках не написано....

dozor пишет:

RMM пишет:

Да есть просто идеальное решение, как сдвинуть на 90*, и трехфазное не потребуется, и простое как лом, держит 90* при любой нагрузке. В любом учебнике для ПТУ, оно есть, не говоря уже о высшей школе.

Уважаемый коллега, как сдвинуть сигнал на 90 гр. мы и так знаем, вопрос как удержать этот сдвиг фаз при подключении активной нагрузки. Так как эта нагрузка начинает влиять на это сдвиг. Вот в чем вопрос. И это в учебниках не написано....

Наверно схемой синхронизации.. а как еще???

Наговорились и будя!
На минуточку хочу напомнить, что автор темы тут я. Поэтому разброс и шатания от темы не допущу. Хотите потрепаться на отвлечёнку, чешите на другие платформы.
Посмотрите в окно - зима идёт! Хотите оказаться этой зимой в такой же ситуации как киевляне в многоэтажках? Спасибо российским олигархам, им похер кому продавать, лишь бы бабки шли.
И если бы не российский газ в Киеве, поставляемый через Венгрию, и "органика", то вообще кирдык был бы.
Вообще то есть великолепный двигатель прогресса, который называется Жаренный петух. Вот когда он клюнет, то сразу и понятия придут. И скаляр вроде уже понятен, и схема Иногда не очень то уж и затратная, и совдеповские детали по качеству превосходят современные и тому прочее. Но при этом как бы не пришлось эту схему паять нагревая в замёрзшем гараже жало паяльника на спиртовке.
Ещё раз напомню то, что на сегодняшний момент подход Иногда самый верный в подходе реализации СЕ. Он то и пришёл к нему после получения ТПУ Марка Стивена, которая даже после однократного включения вокруг себя в пространстве создавала такую патогенную зону, что даже яйца отваливались. Поэтому всякие переходы на высокие напряжения и высокие частоты - это грабли ТПУ. И всякие ссылки на портных из пошивочных ателье в Твери, которые повторили якобы Иногда и получили всего лишь 800 Вт по мощности, можете оставить при себе.
Чётко было показано, что одно дроссельная схема при увеличении частоты работы до 100 Гц выдаст 30 кВт. Следовательно четырех дроссельный вариант выдаст 120 кВт, что и отмечено на схеме как 160 кВт. На фото четырёх варианта посмотрите, там на выходе часть выходного транса есть. Неужели по габаритам его мощность так тяжело прикинуть,а?
Поэтому, мной, для дальнейшего продвижения вперёд за основу берётся подход Иногда, как по принципу построения, так и по принципу изготовления.
Подробности чуть позже.

Виктор Григ пишет:

Наговорились и будя!
На минуточку хочу напомнить, что автор темы тут я. Поэтому разброс и шатания от темы не допущу. Хотите потрепаться на отвлечёнку, чешите на другие платформы.
Посмотрите в окно - зима идёт! Хотите оказаться этой зимой в такой же ситуации как киевляне в многоэтажках? Спасибо российским олигархам, им похер кому продавать, лишь бы бабки шли.
И если бы не российский газ в Киеве, поставляемый через Венгрию, и "органика", то вообще кирдык был бы.
Вообще то есть великолепный двигатель прогресса, который называется Жаренный петух. Вот когда он клюнет, то сразу и понятия придут. И скаляр вроде уже понятен, и схема Иногда не очень то уж и затратная, и совдеповские детали по качеству превосходят современные и тому прочее. Но при этом как бы не пришлось эту схему паять нагревая в замёрзшем гараже жало паяльника на спиртовке.
Ещё раз напомню то, что на сегодняшний момент подход Иногда самый верный в подходе реализации СЕ. Он то и пришёл к нему после получения ТПУ Марка Стивена, которая даже после однократного включения вокруг себя в пространстве создавала такую патогенную зону, что даже яйца отваливались. Поэтому всякие переходы на высокие напряжения и высокие частоты - это грабли ТПУ. И всякие ссылки на портных из пошивочных ателье в Твери, которые повторили якобы Иногда и получили всего лишь 800 Вт по мощности, можете оставить при себе.
Чётко было показано, что одно дроссельная схема при увеличении частоты работы до 100 Гц выдаст 30 кВт. Следовательно четырех дроссельный вариант выдаст 120 кВт, что и отмечено на схеме как 160 кВт. На фото четырёх варианта посмотрите, там на выходе часть выходного транса есть. Неужели по габаритам его мощность так тяжело прикинуть,а?
Поэтому, мной, для дальнейшего продвижения вперёд за основу берётся подход Иногда, как по принципу построения, так и по принципу изготовления.
Подробности чуть позже.

Вы так шутите с такими мощностями что ли??? это просто чья то шутка.....
но дело ваше... грабли даны каждому при рождении......

Виктор Григ пишет:

...Ещё раз напомню то, что на сегодняшний момент подход Иногда самый верный в подходе реализации СЕ.
...Чётко было показано, что одно дроссельная схема при увеличении частоты работы до 100 Гц выдаст 30 кВт. Следовательно четырех дроссельный вариант выдаст 120 кВт, что и отмечено на схеме как 160 кВт. На фото четырёх варианта посмотрите, там на выходе часть выходного транса есть. Неужели по габаритам его мощность так тяжело прикинуть,а?...

трансформатор 6 кВт/50 Гц, керн 70 х 70 мм, 116 кГ:

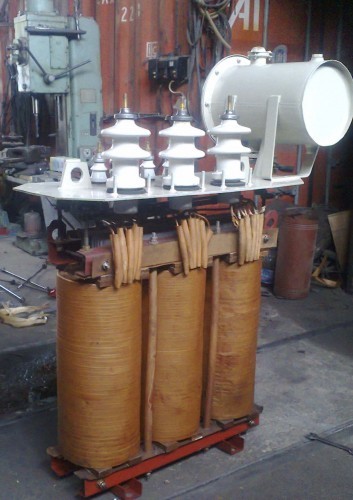

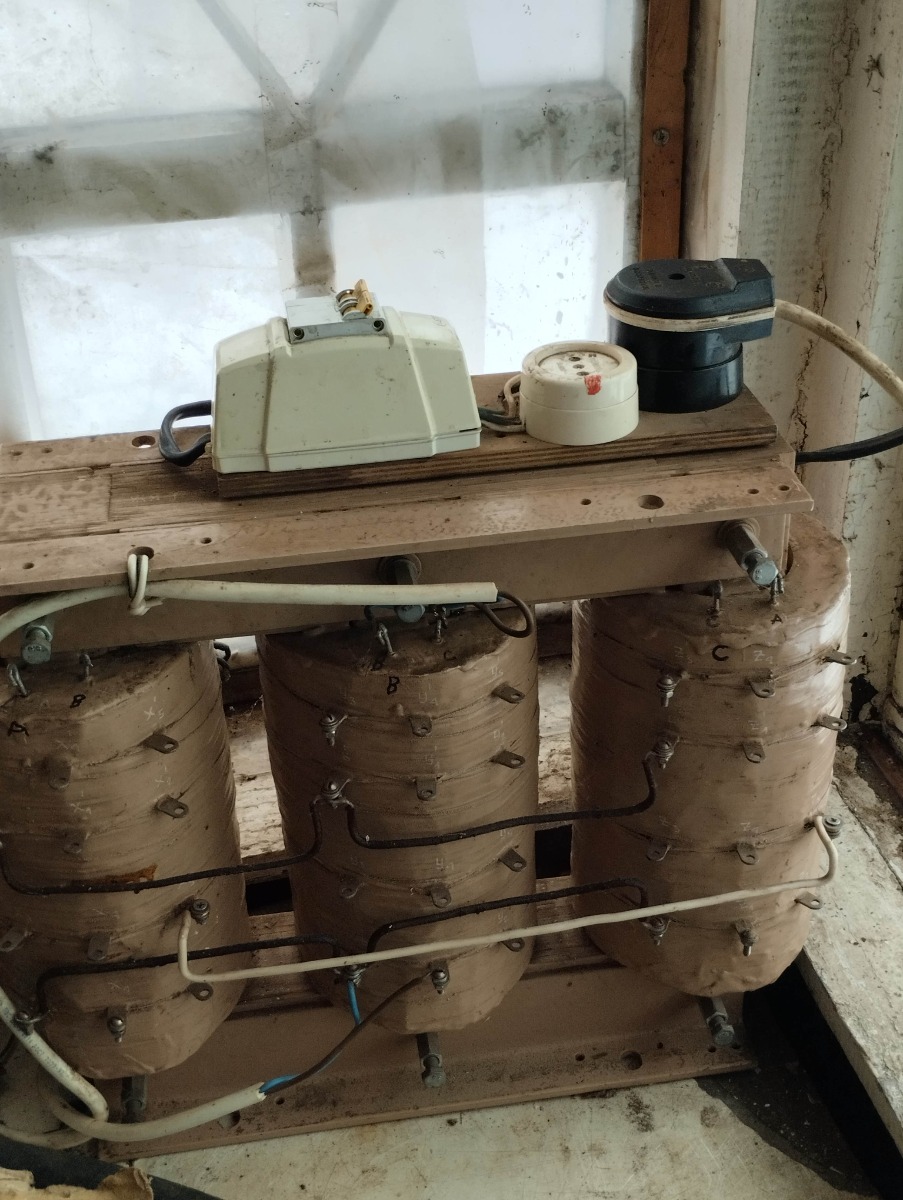

а это 40 кВт/50 Гц, ~300 кГ:


прикину мощность транса на Вашем фото.

Виктор Григ пишет:

ВНИМАНИЕ: Спойлер!

Наговорились и будя!
На минуточку хочу напомнить, что автор темы тут я. Поэтому разброс и шатания от темы не допущу. Хотите потрепаться на отвлечёнку, чешите на другие платформы.
Посмотрите в окно - зима идёт! Хотите оказаться этой зимой в такой же ситуации как киевляне в многоэтажках? Спасибо российским олигархам, им похер кому продавать, лишь бы бабки шли.
И если бы не российский газ в Киеве, поставляемый через Венгрию, и "органика", то вообще кирдык был бы.
Вообще то есть великолепный двигатель прогресса, который называется Жаренный петух. Вот когда он клюнет, то сразу и понятия придут. И скаляр вроде уже понятен, и схема Иногда не очень то уж и затратная, и совдеповские детали по качеству превосходят современные и тому прочее. Но при этом как бы не пришлось эту схему паять нагревая в замёрзшем гараже жало паяльника на спиртовке.
Ещё раз напомню то, что на сегодняшний момент подход Иногда самый верный в подходе реализации СЕ. Он то и пришёл к нему после получения ТПУ Марка Стивена, которая даже после однократного включения вокруг себя в пространстве создавала такую патогенную зону, что даже яйца отваливались. Поэтому всякие переходы на высокие напряжения и высокие частоты - это грабли ТПУ. И всякие ссылки на портных из пошивочных ателье в Твери, которые повторили якобы Иногда и получили всего лишь 800 Вт по мощности, можете оставить при себе.
Чётко было показано, что одно дроссельная схема при увеличении частоты работы до 100 Гц выдаст 30 кВт. Следовательно четырех дроссельный вариант выдаст 120 кВт, что и отмечено на схеме как 160 кВт. На фото четырёх варианта посмотрите, там на выходе часть выходного транса есть. Неужели по габаритам его мощность так тяжело прикинуть,а?
Поэтому, мной, для дальнейшего продвижения вперёд за основу берётся подход Иногда, как по принципу построения, так и по принципу изготовления.

Подробности чуть позже.

Энтузиазм штука полезная! Посмотрим...

прикину мощность транса на Вашем фото.
Для этого, с Вашего позволения, маленькая наводочка. Дело в том, что с увеличением часты резко уменьшаются габариты.
Частота единичного дроссельного блока может доходить до 500 Гц. А так как скважность может лежать в пределах 10, то в эту скважность можно "засунуть" ещё целых 9 блоков.
Иногда остановился на четырёх, что вполне реально. Следовательно, частота заряда кондёров будет лежать в пределах 500 х 4 = 2000 Гц. Но и это ещё не всё. Учитывая то, что скаляр поляризует диэлектрик ёмкости мгновенно, то частота "слива" с них энергии будет ограничиваться только временем "проявления"скаляра в горячий ток. А так как ёмкости малы по своему номиналу, всего лишь 10,0 мКф, то и время проявления будет коротким, что позволит ещё больше увеличить частоту слива. Поэтому частота работы выходного трансформатора ограничивается частотой работы его сердечника. Я в своё время гонял по частоте ТС-180. Он спокойно держал 20 000Гц. Думаю, что и трансу установки посильна частота выше 2000 Гц,
отсюда и габариты.
