ТЕМА:

spaceon пишет:

SMD, вот так. Высоковольтный генератор, что слева на рисунке, может быть любой подходящий главное что бы с него шёл постоянный ток. А справа трансформатор по типу понижающего напряжение (трансформатор тока).

ВНИМАНИЕ: Спойлер!

Вложение не найдено

Может и без земли заработает, просто источник высокого с двумя разрядниками как в видео и трансформатор тока.

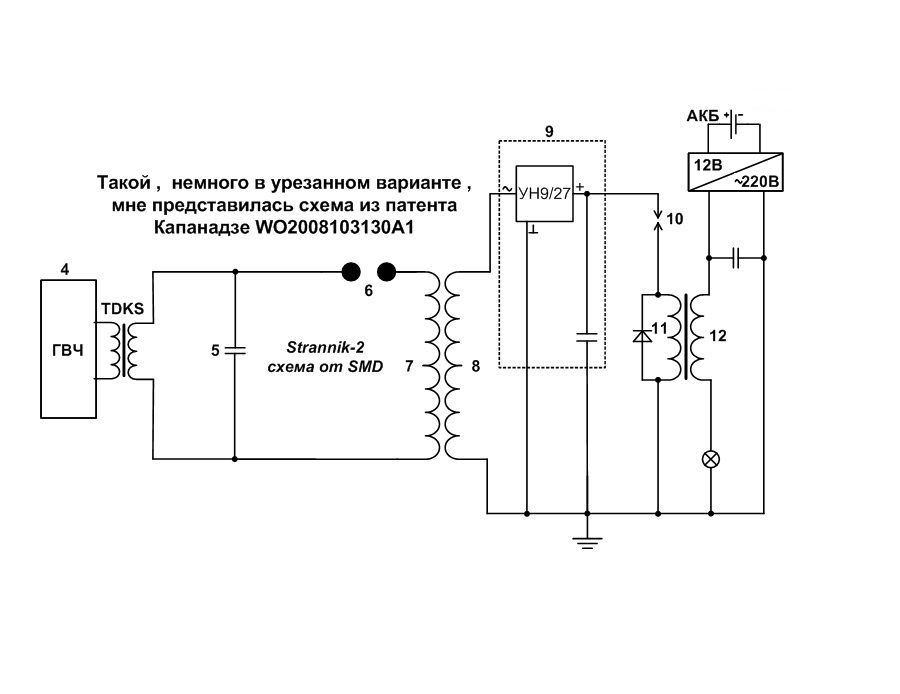

это схема моя сделана она по описанию патента капанадзе . я ее тут выкладывал раньше . это первый вариант урезаный схемы . есть еще но это не афиширую . достаточно и этого

а это схема из самого патента капанадзе


есть у меня схема еще одна по второму патенту капанадзе .

Зачем емкость на выходе множика.... Близко, но нет.

DELAMORTO пишет:

Зачем емкость на выходе множика.... Близко, но нет.

множик без этого конденсатора просто множик .а с конденсатором усилитель тока и понижатель частоты разрядов на усилитель мощности . помнишь у капанадзе в аквариуме какая была частота разрядов . диод нужон в установках малой мощи . а в турецкой 100квт установке капанадзе заменил диод на кое что другое . я ничего не утверждаю это частное мое мнение полученное из патентов видио и аудио капанадзы . .

SMD, и какой результат у тебя по этой схеме?

...отчего не используют второй разрядник снизу в накачке?...по многим опытам это намного лучше одного

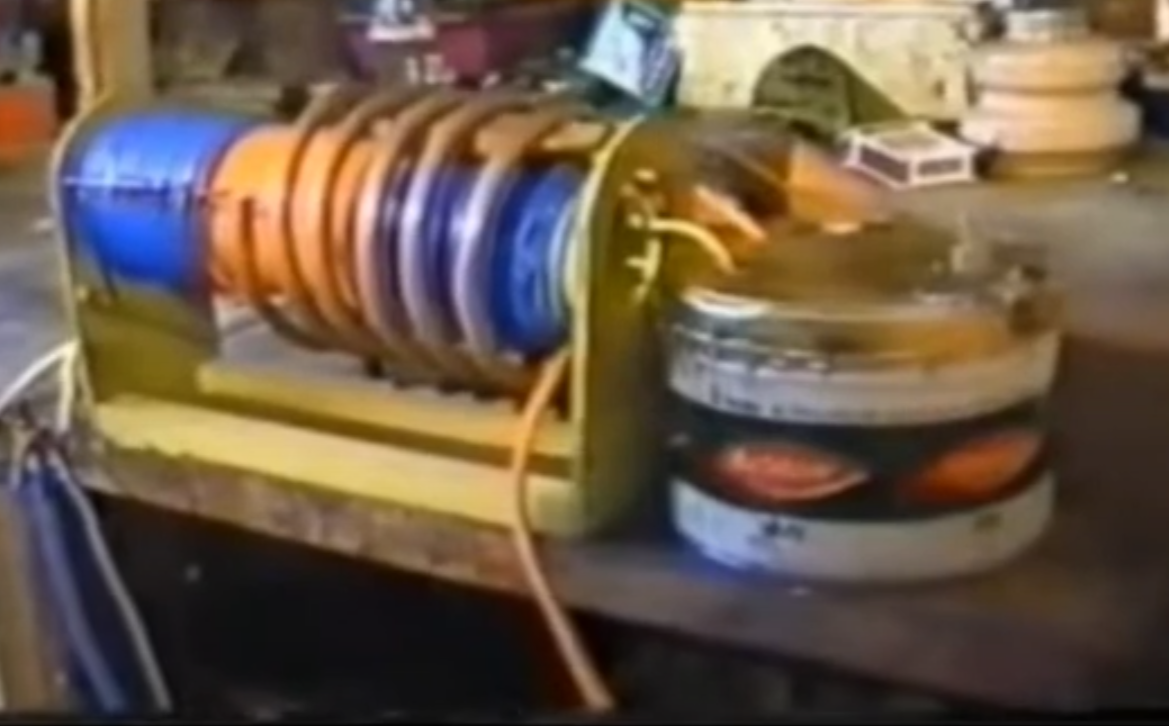

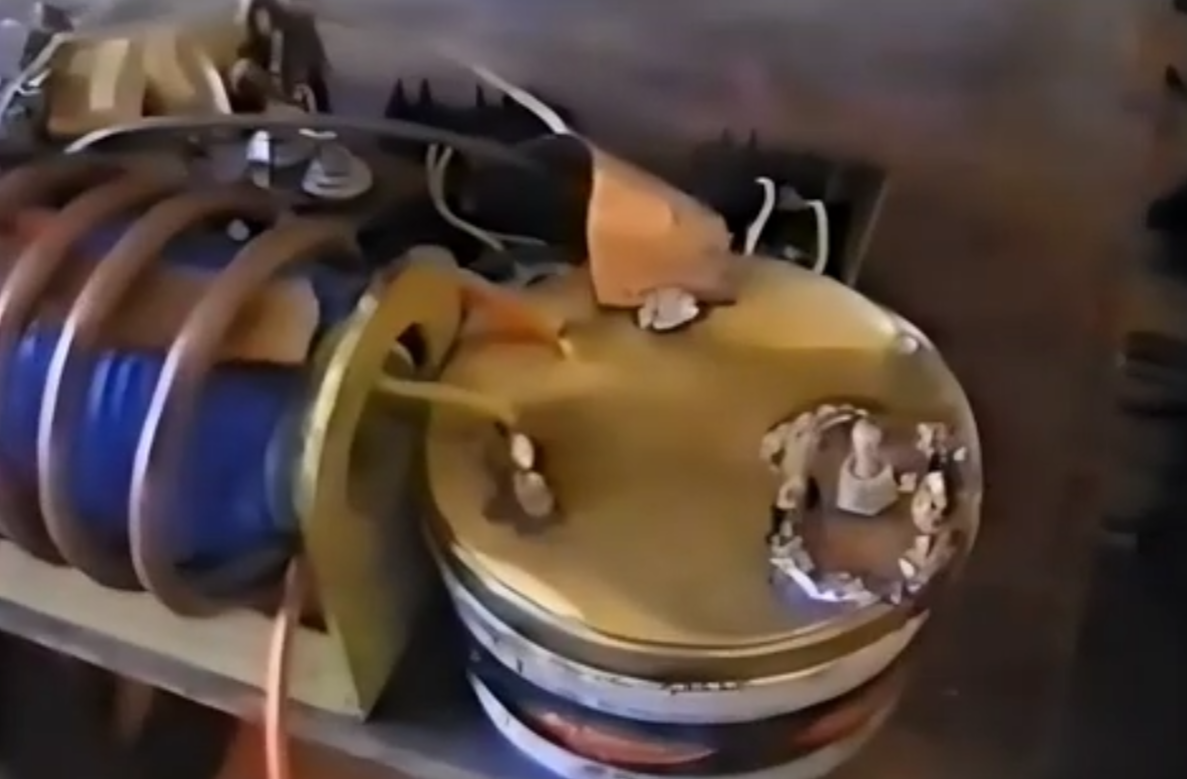

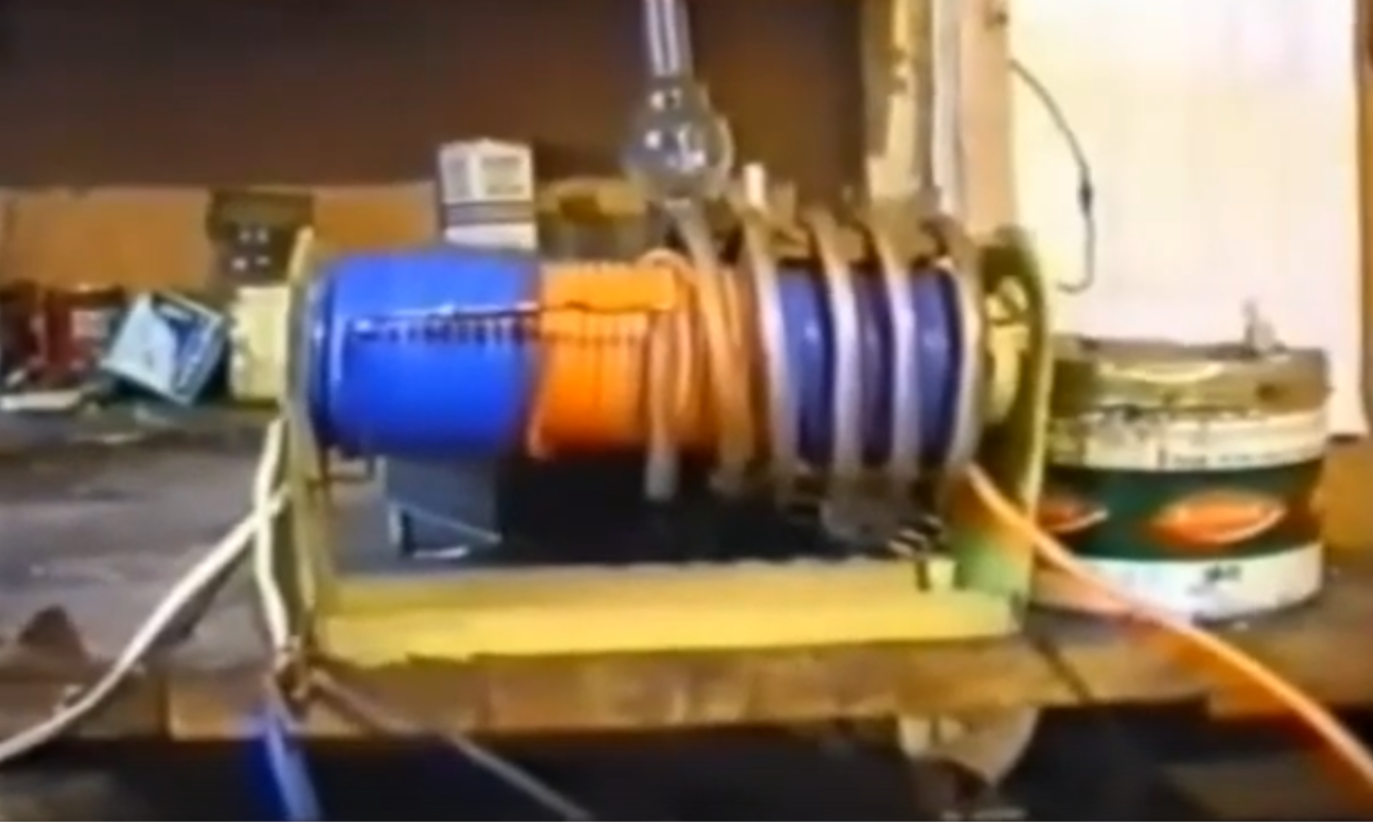

Джэй ты тут? Смотри на эту установку капанадзы сверху - банка с гениратором и твс внутри . выводы высокого с твс из банки . проследи куда эти выводы идут . и где сходятся . катушка силовая . и нарисуй то что ты видишь .



п.с.там еще нужен будет point но это потом .

Не квадрат пишет:

...отчего не используют второй разрядник снизу в накачке?...по многим опытам это намного лучше одного

патамушта это схема из другова патента . в другом патенте есть разрядник второй .

SMD пишет:

DELAMORTO пишет:

Зачем емкость на выходе множика.... Близко, но нет.

множик без этого конденсатора просто множик .а с конденсатором усилитель тока и понижатель частоты разрядов на усилитель мощности . помнишь у капанадзе в аквариуме какая была частота разрядов . диод нужон в установках малой мощи . а в турецкой 100квт установке капанадзе заменил диод на кое что другое . я ничего не утверждаю это частное мое мнение полученное из патентов видио и аудио капанадзы . .

Нет. Ничего не замыкает множиком капанадзе, забудьте это, выкиньте из головы что то замыкать горячими концами.....
Вспомните хотябы телевизоры , там ничего высоким не замыкали, зачем это делаете вы?
Левая часть тоже не верна, она от теслы у капанадзе, а у вас совсем не верно и емкость и разрядник.


Множик замыкать- это в ведро его в скором времени выкинуть, он есть у капанадзе в мелких установок, но он используется как в телевизоре, для создания высокого потенциала.

SMD пишет:

... банка с гениратором и твс внутри...

Бедный ТВС...
За какие грехи это его так в банке тщательно запаяли...?!?!

А когда после выключения стук был слышен из банки, это он пытался на волю из рабства вырваться...
Ну вот как тут не ухахатываться...?!?!

SMD пишет:

Джэй ты тут? Смотри на эту установку капанадзы сверху - банка с гениратором и твс внутри . выводы высокого с твс из банки . проследи куда эти выводы идут . и где сходятся . катушка силовая . и нарисуй то что ты видишь .

п.с.там еще нужен будет point но это потом .

SMD. знаеш что такое индукционный нагрев вот с этой банки с под монпасье пойдёт дым и кстати это бутафория

Юрий м пишет:

SMD. знаеш что такое индукционный нагрев вот с этой банки с под монпасье пойдёт дым и кстати это бутафория

не пойдет, если правильно сделать.Пока не вижу правильного, все по клоуну, высокое, емкость, бабахи пустые.

Провода высоковольтные выходят не твс или тдкс(в нем вообще красный он) это множик. Значит в банке твс и множик, а банка экранирована ,чтобы схема внутри не страдала.

DELAMORTO пишет:

SMD пишет:

DELAMORTO пишет:

Зачем емкость на выходе множика.... Близко, но нет.

множик без этого конденсатора просто множик .а с конденсатором усилитель тока и понижатель частоты разрядов на усилитель мощности . помнишь у капанадзе в аквариуме какая была частота разрядов . диод нужон в установках малой мощи . а в турецкой 100квт установке капанадзе заменил диод на кое что другое . я ничего не утверждаю это частное мое мнение полученное из патентов видио и аудио капанадзы . .

Нет. Ничего не замыкает множиком капанадзе, забудьте это, выкиньте из головы что то замыкать горячими концами.....
Вспомните хотябы телевизоры , там ничего высоким не замыкали, зачем это делаете вы?
Левая часть тоже не верна, она от теслы у капанадзе, а у вас совсем не верно и емкость и разрядник.


Множик замыкать- это в ведро его в скором времени выкинуть, он есть у капанадзе в мелких установок, но он используется как в телевизоре, для создания высокого потенциала.

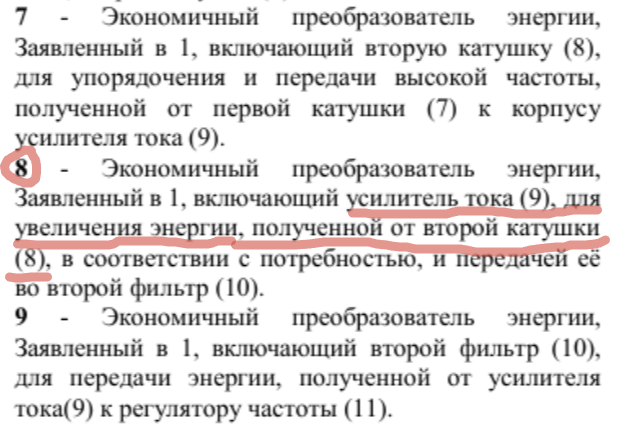

а я могу доказать что множик нужен , вот что по этому поводу говорит капанадзе в патенте , я делал строго по патенту . смотрим и читаем фрагмент из патента капанадзе

и не обязательно использовать именно ТТ, можно его производные .

SMD пишет:

и не обязательно использовать именно ТТ, можно его производные .

ТТ по классике как раз таки не подойдет))) А если изменить его раскачку, то да, может.

DELAMORTO пишет:

не пойдет, если правильно сделать.

пойдёт. вот 1.5 квт и железная пластина 3 см от катушки
rutube.ru/video/c49c...21/?r=plwd

DELAMORTO. то что фото тут показывают это бутафория

Юрий м пишет:

DELAMORTO пишет:

не пойдет, если правильно сделать.

пойдёт. вот 1.5 квт и железная пластина 3 см от катушки
rutube.ru/video/c49c...21/?r=plwd

Юрик, скажи тогда, почему на выходе установки 5квт, а на входе 60ватт ? Как же баланс мощности при самозапите ?!
