ТЕМА:

Gonchar пишет:

На сколько я помню, кто-то из его команды или он сам сказал, что просто во время работы устройства оторвалось заземление...
А сгорел он... или просто произошел пробой по виткам или ещё чему-то..., сие уже не известно...

Если обрывается "земля"- прекращает работать усилитель тока, но нагрузка остаëтся подключеной...
Результат тот-же, сгорает дроссель ВЧ на источнике напряжения...

Gonchar пишет:

DELAMORTO пишет:

Gonchar пишет:

На сколько я помню, кто-то из его команды или он сам сказал, что просто во время работы устройства оторвалось заземление...
А сгорел он... или просто произошел пробой по виткам или ещё чему-то, сие уже не известно...

Контактор у него электромагнитный, реле по нашему, что не понятного ? Идет волна 50 герц, замыкается контакт на ВЧ модулятор. Волна ушла, контакт отпустило. Транзистором проще, но с электроникой у грузинов проблемы.

Да нууу...
Это уже совсем какой-то треш описан...

У любого реле/контактора есть:
- напряжение срабатывания и удержания... и оно довольно высоко на амплитуде синусоиды находиться...
- время срабатывания и отпускания... и оно тоже относительно не маленькое...

Там уже куча синусоид на шару пробежит, пока этот контактор сработает...!!!
Про шум при такой его работе и износе, даже не буду вспоминать...!!!

Есть вибропреобразователи напряжения, но у них немного другая специфика... и это довольно габаритная и капризная штука...

Открываем патент, смотрим на конденсатор, который переключается от источника на схему. Еще варианты ? Не усложняйте банку, там вообще ничего нет....ну почти.

Ну так это реле переключения на самозапит... один раз сработало и все... держит пока не выключат всю установку...
Причем тут отработка контактором каждой синусоиды, это бред...!!!!

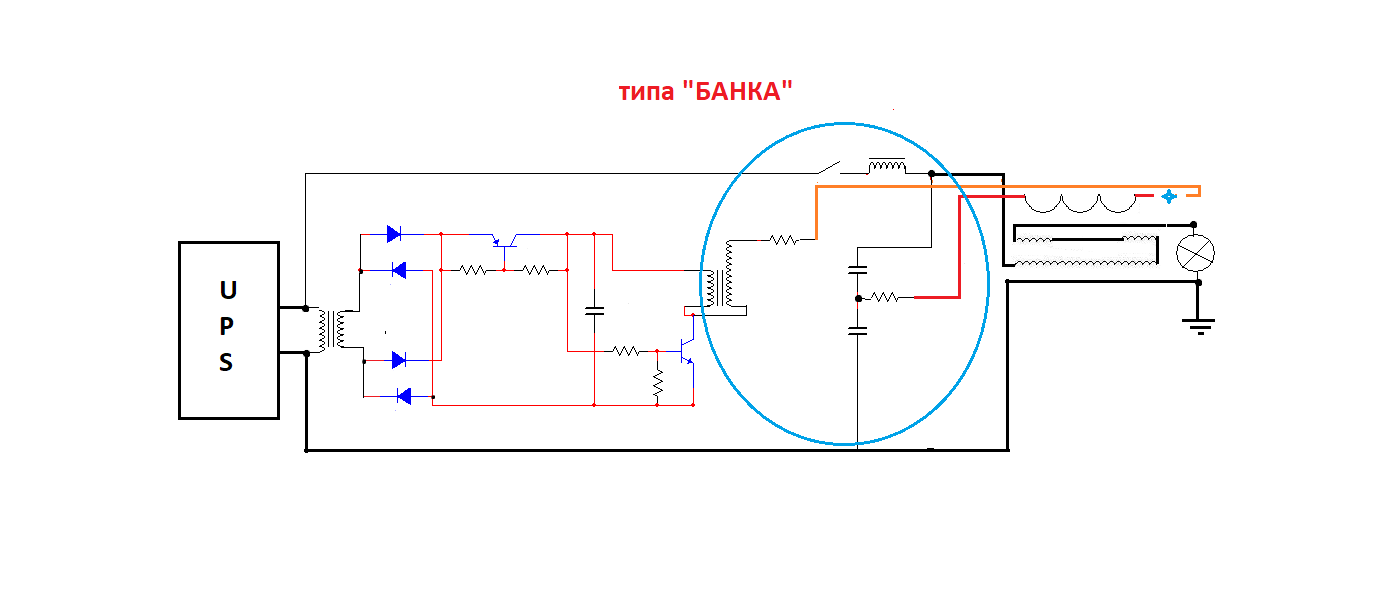

В "банке" этого блока вообще небыло.
Поскольку небыло самозапита!!!

jay80 пишет:

На кабеле заземления 6в 25а

Частоты на кабеле заземления интересные должны быть...

Возможно нужно посмотреть иначе, реле переключения не на самозапит... С источника на конденсатор, затем с конденсатора на первичную обмотку. И пусть "бодаются" в унисон, источник же подключен в никуда.
В "железе", IR2184 рассматриваю. 2-х тактный хорош. Как всегда "но".
Там после , если не изменяет память, 20-25 Гц ничего уже не отпускает, хотя "рычит". А вы про 50 Гц.

jay80 пишет:

На кабеле заземления 6в 25а
На фазе 220в,06а

Сам замерял?

Gonchar пишет:

Ну так это реле переключения на самозапит... один раз сработало и все... держит пока не выключат всю установку...Причем тут отработка контактором каждой синусоиды, это бред...!!!!В "банке" этого блока вообще небыло.Поскольку небыло самозапита!!!

То, про что говорил Del, это не реле самозапита!Речь об этом:
(немного не правильно выделил на прошлом скрине)

mefodiy пишет:

Gonchar пишет:

На сколько я помню, кто-то из его команды или он сам сказал, что просто во время работы устройства оторвалось заземление...
А сгорел он... или просто произошел пробой по виткам или ещё чему-то..., сие уже не известно...

Если обрывается "земля"- прекращает работать усилитель тока, но нагрузка остаëтся подключеной...
Результат тот-же, сгорает дроссель ВЧ на источнике напряжения...

Каким образом усилитель тока продолжает работать если нагрузка подключена между источником и землёй?

.Возможно я ошибаюсь...

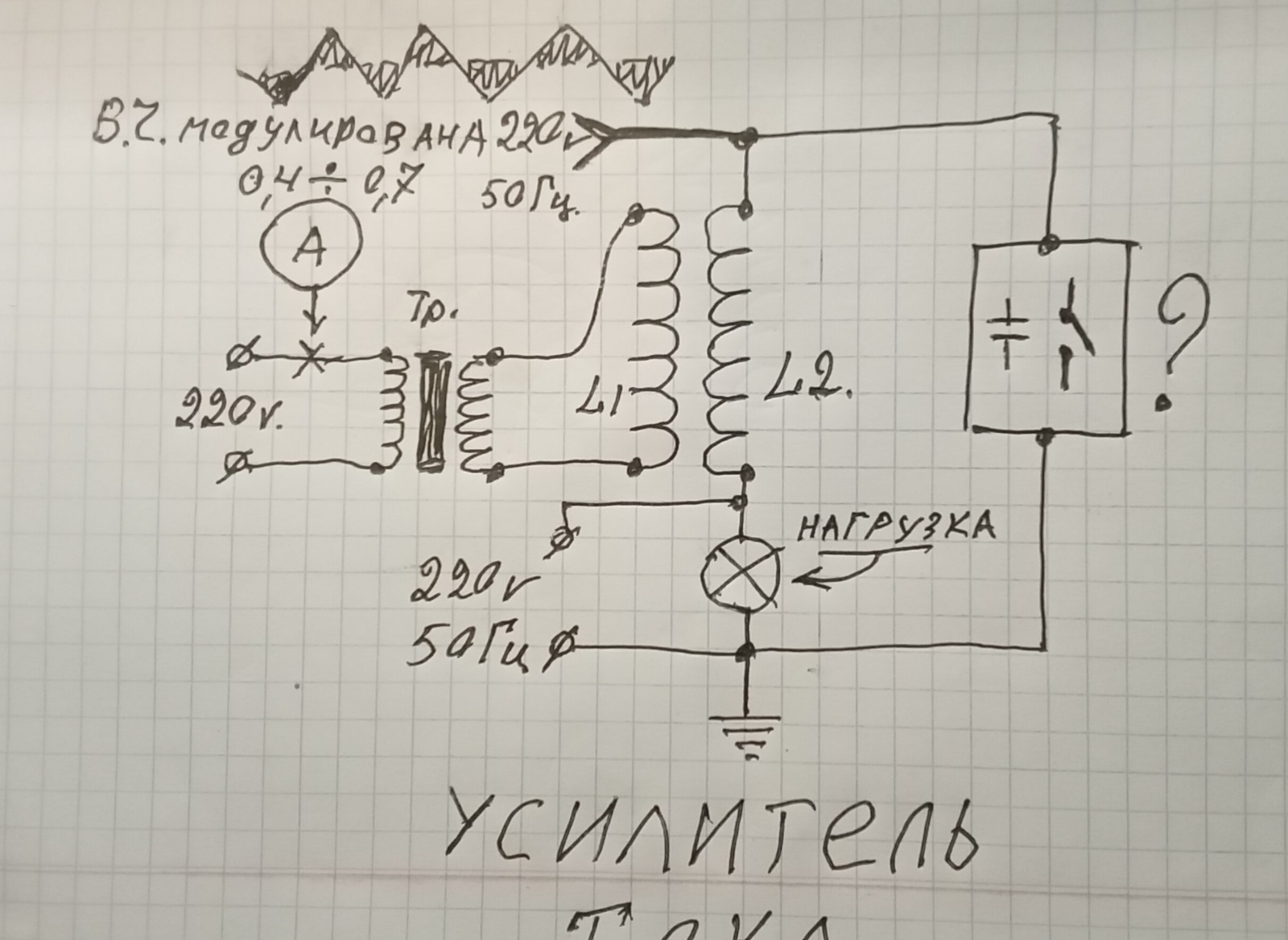

Да, нагрузка между выходом и землей, но есть ещё один отдельный провод с земли идущий в установку...
В банке он выныривает из под левого конца катушки и прикручен тоже к земле...

№2 в патенте - трехвыводной конденсатор в системе зажигания ГДТ (газотурбинных двигателей.)
(находил в каталогах производителя)

Alfic пишет:

...]То, про что говорил Del, это не реле самозапита!Речь об этом:...

Мое мнение 2 это блок питания... трансформатор, мост, конденсаторы...
Он указал уже выходной элемент - конденсатор...
Грузинская хитрость...!!!

Alexol пишет:

№2 в патенте - трехвыводной конденсатор в системе зажигания ГДТ (газотурбинных двигателей.)
(находил в каталогах производителя)

ВНИМАНИЕ: Спойлер!

Это вложение скрыто для гостей.
Пожалуйста, зарегистрируйтесь или войдите, чтобы увидеть его.

В чём смысл трёх выводов?

Alexol пишет:

...(находил в каталогах производителя)...

Ооо... прррелесно... старые знакомые... свечи... разрядники...
Сейчас юзаю от туда же...

Gonchar пишет:

Alfic пишет:

...]То, про что говорил Del, это не реле самозапита!Речь об этом:...

Мое мнение 2 это блок питания... трансформатор, мост, конденсаторы...
Он указал уже выходной элемент - конденсатор...
Грузинская хитрость...!!!

Это не важно, что это конкретно, конденсатор на который подаётся постоянка или БП в сборе, главное, что с него выходит постоянка и идёт на прерыватель.
Пы. Сы.: Весь смысл в том, что на ВЧ генератор (4) должны подаваться 50 Гц (проще когда постоянка рваная на 50 Гц, сложнее если переменка, как говорил сам Капа).

Теперь есть понимание (надеюсь есть ), что приходит на первый фильтр (5).
