Уважаемый коллега а про какую технологию Вы затронули . Расскажите нам будет интересно.

После различных манипуляций с прерывателем, искровиком, контуром, гантелей и т. д., вернул все к первоначальной схеме, но забыл припаять один конец гантели
После включения увидел то что вообще искал, а точнее работа искры в момент запуска и выхода на рабочий режим, все как в красном аквариуме( запуск, частая искра и через пару секунд искра редкая
Гул стоял жуткий, УПС не пикнул, в контуре на кондере чистый синус, амплитудное напряжение на кондере чуть выше 400в, на входной обмотке транса прерывателя чистый синус, прерыватель не работает искры нет, через пару сек, писк в УПС, синус искревился, сработал прерыватель и за ним искра, синус снова стал чистым.
Припаял гантелю воткнул лампу 75вт, лампа загорелась с перенакалом, напряжение на лампе 258-268в, синус на кондере в контуре чистый, на обмотке транса кривой с буграми (прерыватель работал, искра била), после отключения лампы фефект с искрой повторился

maxic81 пишет:

После различных манипуляций с прерывателем, искровиком, контуром, гантелей и т. д., вернул все к первоначальной схеме, но забыл припаять один конец гантели
После включения увидел то что вообще искал, а точнее работа искры в момент запуска и выхода на рабочий режим, все как в красном аквариуме( запуск, частая искра и через пару секунд искра редкая
Гул стоял жуткий, УПС не пикнул, в контуре на кондере чистый синус, амплитудное напряжение на кондере чуть выше 400в, на входной обмотке транса прерывателя чистый синус, прерыватель не работает искры нет, через пару сек, писк в УПС, синус искревился, сработал прерыватель и за ним искра, синус снова стал чистым.
Припаял гантелю воткнул лампу 75вт, лампа загорелась с перенакалом, напряжение на лампе 258-268в, синус на кондере в контуре чистый, на обмотке транса кривой с буграми (прерыватель работал, искра била), после отключения лампы фефект с искрой повторился

Теперь работа прерывателя понятно. А потребление от источника питания какое было при нагрузке 75Вт

dozor пишет:

Теперь работа прерывателя понятно. А потребление от источника питания какое было при нагрузке 75Вт

Нет цели сейчас проверят потребление, заказал дешманский инвертор, придет, померяю

maxic81 пишет:

dozor пишет:

Теперь работа прерывателя понятно. А потребление от источника питания какое было при нагрузке 75Вт

Нет цели сейчас проверят потребление, заказал дешманский инвертор, придет, померяю

макс собрал схему твою я . нашол и ободрал светильник ЛЛ . два дрооселя а между ними их кандер 3,75 мкф к одному дроселю подключил лампа 75 на прямую - горит по замеру на 108 вольт , на второй дросель диодный мост подключил , а к нему кондер электролит 470 мкф х 400 в лампа грит хужэ - по замеру на 82 вольта , ставил 680мкф на 400в ток с акума схема жрать стала больше - 7 анпер . преабразователь 150 вт китайский с модифицированым синусом . анперметр по питанию на акб показал 4,5 анпера при 470 мкф , акб 12 в . хде смеяца ?

SMD пишет:

maxic81 пишет:

dozor пишет:

Теперь работа прерывателя понятно. А потребление от источника питания какое было при нагрузке 75Вт

Нет цели сейчас проверят потребление, заказал дешманский инвертор, придет, померяю

макс собрал схему твою я . нашол и ободрал светильник ЛЛ . два дрооселя а между ними их кандер 3,75 мкф к одному дроселю подключил лампа 75 на прямую - горит по замеру на 108 вольт , на второй дросель диодный мост подключил , а к нему кондер электролит 470 мкф х 400 в лампа грит хужэ - по замеру на 82 вольта , ставил 680мкф на 400в ток с акума схема жрать стала больше - 7 анпер . преабразователь 150 вт китайский с модифицированым синусом . анперметр по питанию на акб показал 4,5 анпера при 470 мкф , акб 12 в . хде смеяца ?

Спасибо! я даже не подумал отключить прерыватель
Модифиц. синус, сильно синусит или трапеция туда сюда?
И прерыватель в параллель не ставил, как я понял

maxic81 пишет:

SMD пишет:

maxic81 пишет:

dozor пишет:

Теперь работа прерывателя понятно. А потребление от источника питания какое было при нагрузке 75Вт

Нет цели сейчас проверят потребление, заказал дешманский инвертор, придет, померяю

макс собрал схему твою я . нашол и ободрал светильник ЛЛ . два дрооселя а между ними их кандер 3,75 мкф к одному дроселю подключил лампа 75 на прямую - горит по замеру на 108 вольт , на второй дросель диодный мост подключил , а к нему кондер электролит 470 мкф х 400 в лампа грит хужэ - по замеру на 82 вольта , ставил 680мкф на 400в ток с акума схема жрать стала больше - 7 анпер . преабразователь 150 вт китайский с модифицированым синусом . анперметр по питанию на акб показал 4,5 анпера при 470 мкф , акб 12 в . хде смеяца ?

Спасибо! я даже не подумал отключить прерыватель
Модифиц. синус, сильно синусит или трапеция туда сюда?
И прерыватель в параллель не ставил, как я понял

трапецыя . прерыватель не ставил . завтра попробую .

SMD пишет:

maxic81 пишет:

SMD пишет:

maxic81 пишет:

dozor пишет:

Теперь работа прерывателя понятно. А потребление от источника питания какое было при нагрузке 75Вт

Нет цели сейчас проверят потребление, заказал дешманский инвертор, придет, померяю

макс собрал схему твою я . нашол и ободрал светильник ЛЛ . два дрооселя а между ними их кандер 3,75 мкф к одному дроселю подключил лампа 75 на прямую - горит по замеру на 108 вольт , на второй дросель диодный мост подключил , а к нему кондер электролит 470 мкф х 400 в лампа грит хужэ - по замеру на 82 вольта , ставил 680мкф на 400в ток с акума схема жрать стала больше - 7 анпер . преабразователь 150 вт китайский с модифицированым синусом . анперметр по питанию на акб показал 4,5 анпера при 470 мкф , акб 12 в . хде смеяца ?

Спасибо! я даже не подумал отключить прерыватель
Модифиц. синус, сильно синусит или трапеция туда сюда?
И прерыватель в параллель не ставил, как я понял

трапецыя . прерыватель не ставил . завтра попробую .

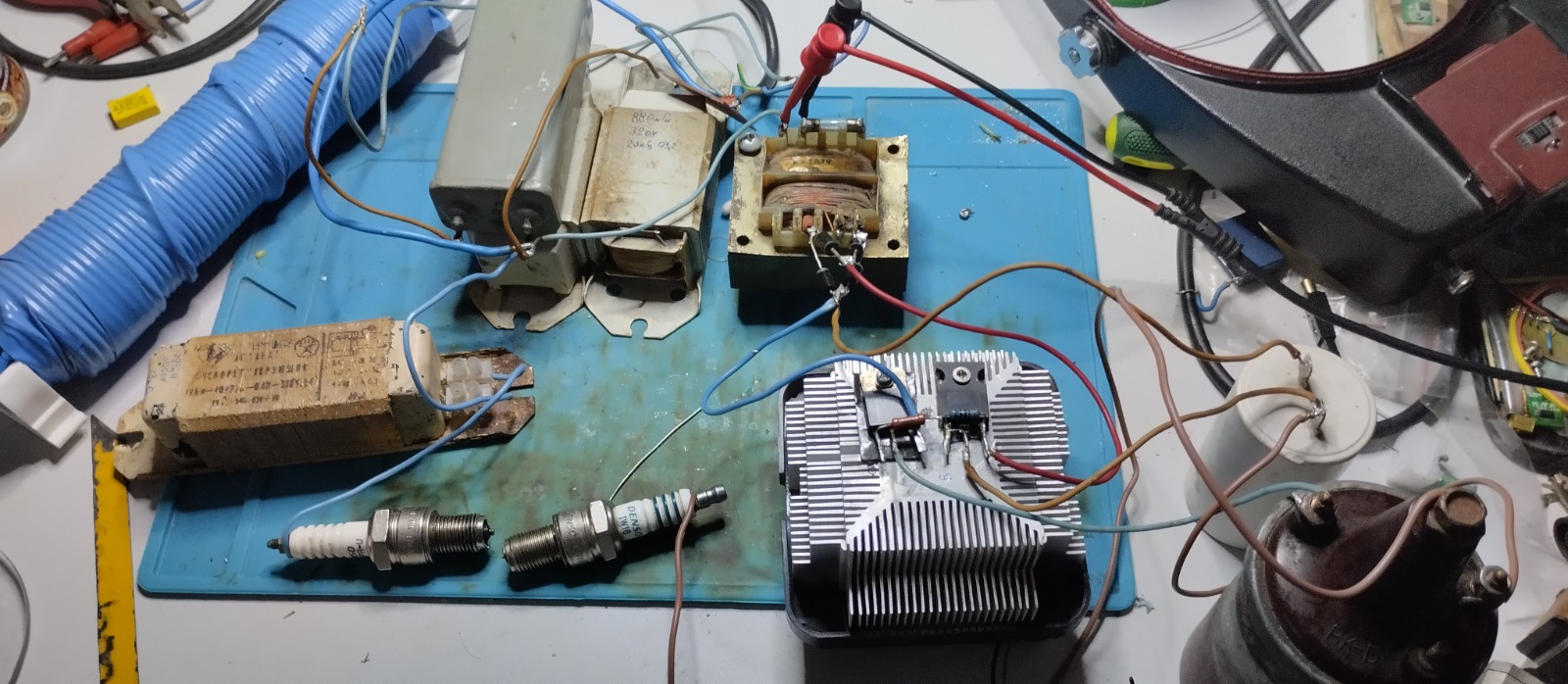

Фото только что сфотал, изгаляюсь дальше, пока инвертор в пути, может еще чего забуду припаять )))
Гантеля отпаивается- припаивается по разному.
Основная схема вверху
Сейчас цель увеличить число прерываний с 2 в полупериоде до 10 и более, думаю уйти от КЗ на ТДКС или ТВС
В общем то на трансе, должен появится синус с пупырками, как У ТОП-Руслана на видео.
Если появится синус с пупырками, и напряжение в контуре вырастит и будет чистый синус на кондере 3,75, а затем на трансе и прерыватель перестанет срабатывать, то думаю что мы все сделали.
Останется подбирать контур( кондер и дросселя) и все это будет похоже на электронный вариант работы асинхронного двигателя в режиме генератора
Да и заметил еще такое, пока контур не накачен полностью и искра бьет в дроссель(кондер) синус ломается, как только контур загудел , искры не будет, так как прерыватель перестает срабатывать( но это пока у меня на КЗ в этой схеме)
По гулу и работе искры очень сильно похоже на запуск и работу красного аквариума

" славик " че то я ачкую .... подавать высокое в упс .

SMD пишет:

" славик " че то я ачкую .... подавать высокое в упс .

Какое высокое, зачем? УПС просто дает частоту и напряжение(как сигнал) он больше не для чего не нужен, ну еще первоначально запитывает контур
Все будет делать контур и обмотка 220 на трансе прерывателя. Сейчас только поиск принципа, потом будем менять контур( дросселя и кондер) и транс на более мощные
Зачем спешить, спалить все и сказать что все хрень можно всегда. пока нужно увидеть кому ни будь то что я описал, что у меня получилось.
Ну и если будет возможность обратить внимание на потребление инвертора в период накачки( работы прерывателя) и когда загудит контур( не будет искры или будет редкой)
Инвертор придет после 10 мая

P.S.
SMD, когда соберешь прерыватель, проверь от розетки, он не должен работать, а от УПС или инвертора заработает

Неплохо получилось, даже повторить захотелось. Трансформатор развязки 220 на 220 Вольт, который после UPS стоит? Какие транзисторы применялись? И граната какой системы, их просто очень много было?

maxic81 пишет:

SMD пишет:

maxic81 пишет:

SMD пишет:

maxic81 пишет:

dozor пишет:

Теперь работа прерывателя понятно. А потребление от источника питания какое было при нагрузке 75Вт

Нет цели сейчас проверят потребление, заказал дешманский инвертор, придет, померяю

макс собрал схему твою я . нашол и ободрал светильник ЛЛ . два дрооселя а между ними их кандер 3,75 мкф к одному дроселю подключил лампа 75 на прямую - горит по замеру на 108 вольт , на второй дросель диодный мост подключил , а к нему кондер электролит 470 мкф х 400 в лампа грит хужэ - по замеру на 82 вольта , ставил 680мкф на 400в ток с акума схема жрать стала больше - 7 анпер . преабразователь 150 вт китайский с модифицированым синусом . анперметр по питанию на акб показал 4,5 анпера при 470 мкф , акб 12 в . хде смеяца ?

Спасибо! я даже не подумал отключить прерыватель
Модифиц. синус, сильно синусит или трапеция туда сюда?
И прерыватель в параллель не ставил, как я понял

трапецыя . прерыватель не ставил . завтра попробую .

Фото только что сфотал, изгаляюсь дальше, пока инвертор в пути, может еще чего забуду припаять )))
Гантеля отпаивается- припаивается по разному.
Основная схема вверху
Сейчас цель увеличить число прерываний с 2 в полупериоде до 10 и более, думаю уйти от КЗ на ТДКС или ТВС
В общем то на трансе, должен появится синус с пупырками, как У ТОП-Руслана на видео.
Если появится синус с пупырками, и напряжение в контуре вырастит и будет чистый синус на кондере 3,75, а затем на трансе и прерыватель перестанет срабатывать, то думаю что мы все сделали.
Останется подбирать контур( кондер и дросселя) и все это будет похоже на электронный вариант работы асинхронного двигателя в режиме генератора
Да и заметил еще такое, пока контур не накачен полностью и искра бьет в дроссель(кондер) синус ломается, как только контур загудел , искры не будет, так как прерыватель перестает срабатывать( но это пока у меня на КЗ в этой схеме)
По гулу и работе искры очень сильно похоже на запуск и работу красного аквариума

На сколько я вижу, схема вообще не аналог схемы с патента.

Alfic пишет:

ВНИМАНИЕ: Спойлер!

maxic81 пишет:

SMD пишет:

maxic81 пишет:

SMD пишет:

maxic81 пишет:

dozor пишет:

Теперь работа прерывателя понятно. А потребление от источника питания какое было при нагрузке 75Вт

Нет цели сейчас проверят потребление, заказал дешманский инвертор, придет, померяю

макс собрал схему твою я . нашол и ободрал светильник ЛЛ . два дрооселя а между ними их кандер 3,75 мкф к одному дроселю подключил лампа 75 на прямую - горит по замеру на 108 вольт , на второй дросель диодный мост подключил , а к нему кондер электролит 470 мкф х 400 в лампа грит хужэ - по замеру на 82 вольта , ставил 680мкф на 400в ток с акума схема жрать стала больше - 7 анпер . преабразователь 150 вт китайский с модифицированым синусом . анперметр по питанию на акб показал 4,5 анпера при 470 мкф , акб 12 в . хде смеяца ?

Спасибо! я даже не подумал отключить прерыватель
Модифиц. синус, сильно синусит или трапеция туда сюда?
И прерыватель в параллель не ставил, как я понял

трапецыя . прерыватель не ставил . завтра попробую .

Фото только что сфотал, изгаляюсь дальше, пока инвертор в пути, может еще чего забуду припаять )))
Гантеля отпаивается- припаивается по разному.
Основная схема вверху
Сейчас цель увеличить число прерываний с 2 в полупериоде до 10 и более, думаю уйти от КЗ на ТДКС или ТВС
В общем то на трансе, должен появится синус с пупырками, как У ТОП-Руслана на видео.
Если появится синус с пупырками, и напряжение в контуре вырастит и будет чистый синус на кондере 3,75, а затем на трансе и прерыватель перестанет срабатывать, то думаю что мы все сделали.
Останется подбирать контур( кондер и дросселя) и все это будет похоже на электронный вариант работы асинхронного двигателя в режиме генератора
Да и заметил еще такое, пока контур не накачен полностью и искра бьет в дроссель(кондер) синус ломается, как только контур загудел , искры не будет, так как прерыватель перестает срабатывать( но это пока у меня на КЗ в этой схеме)
По гулу и работе искры очень сильно похоже на запуск и работу красного аквариума

На сколько я вижу, схема вообще не аналог схемы с патента.

Миш, я по патенту и не делаю, я делаю как вижу, по цепям и видио.
Был бы нормальный патент и сервис мануал, проблем бы небыло
Понял же по моему описанию, что это электронный аналог асинхронного двигателя в режиме генератора. Я проверил движок от стиралки, генерит и пока кондер не дозаряжен, тормозного момента нет и двигатель не гудит и не греется. Если разобрать асинхронник, то увидишь как он генерит, то есть ротором является прерыватель на вторичке, а первичка с дросселями и кондером, будет выходом

Access пишет:

Неплохо получилось, даже повторить захотелось. Трансформатор развязки 220 на 220 Вольт, который после UPS стоит? Какие транзисторы применялись? И граната какой системы, их просто очень много было?

транс 220/12 от автом. зарядника, сейчас нашел от УПС, буду его ставить. транзисторы любые, pnp у меня TIP36C а второй npn от строчника КТ8114, попались бы другие, поставил бы те.
Граната подбираться будет уже потом, она пока что так прицеплена, ее подбирать надо будет по максим нагрузке и падению напряжения, где то выше я писал 3 типа намоток и 3 разных результата, так что это все будет подбираться.
И я не уверен что искра должна бить в контур, мне так и хочется ее через дроссель направить в 12в, так что все методом проб и ошибок

maxic81 пишет:

В общем то на трансе, должен появится синус с пупырками, как У ТОП-Руслана на видео.

В каком это видео у него был синус с пупырками?
