mmc пишет:

Я использую такие для приемников и передатчиков. работает в паре с ардуинкой.
описание краткое ниже и фото

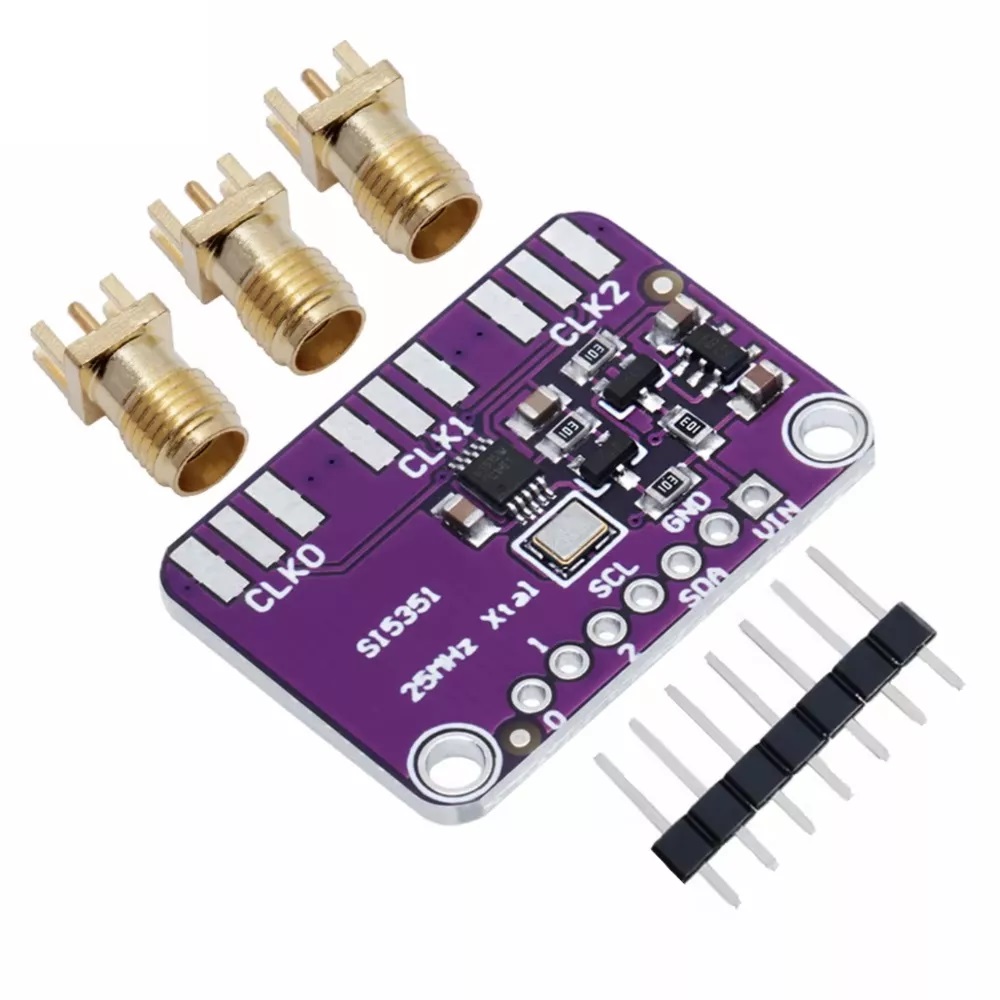

Генератор сигналов на Si5351 позволяет получить 3 независимых сигнала прямоугольной формы частотой от 8кГц до 160МГц, просто конфигурируется по последовательному интерфейсу.

Генератор сигналов – незаменимая вещь для радиолюбителя, позволяет заменить кварцевые резонаторы, когда нужно получить точное значение частоты, а необходимого резонатора под рукой нет – тем более, когда нужна специфическая частота, например, для корректной и безошибочной работы UART.
Генератор построен на микросхеме Si5351 от Silicon Labs – многоканальном генераторе частоты, конфигурируемом по I2C. В том корпусе, в котором микросхема установлена на плату, доступно 3 выходных канала.

На гребёнку контактов выведены линии I2C, шина питания и сами выходные сигналы, которые, кроме того, продублированы на 3 SMA-разъёмах с края платы.

Принцип генератора заключается в применении каскадов множителей и делителей частоты в совокупности с фазовым автоподстройщиком частоты (ФАПЧ или PLL), что позволяет генерировать частоты с нулевой ошибкой. При этом стоит принимать во внимание, что последний делитель из каскада имеет установки, равные степеням двойки, что увеличивает шаг подстройки частоты и не позволяет получить точность в единицы герц на высоких частотах. Настройка частоты заключается в установке коэффициентов умножения / деления – их записи в ячейки памяти микросхемы. Значения могут быть рассчитаны вручную по формулам из даташита, или может быть применена соответствующая библиотека.


Характеристики генератора Si5351:

Габариты: 30 × 22 × 3 mm
Напряжение питания: 3.3…5 В
Потребляемый ток: <20мА
Выходной импеданс: 50 Ом
Диапазон частот: 8кГц….160МГц
Тип интерфейса: I2C

Интересная штука.
А по поводу ардуины, клоун крутилки это прошлый век. Да и со стабильностью там все в порядке...умей уже схемы силовые от управляющих разводить

Юрий м пишет:

DELAMORTO пишет:

Да мне ваще по барабану, общения тут не дает ничего кроме агрессии, оппонентов нету, как и тех кто что то делает. Не интересно, скучно тупизм наблюдать.

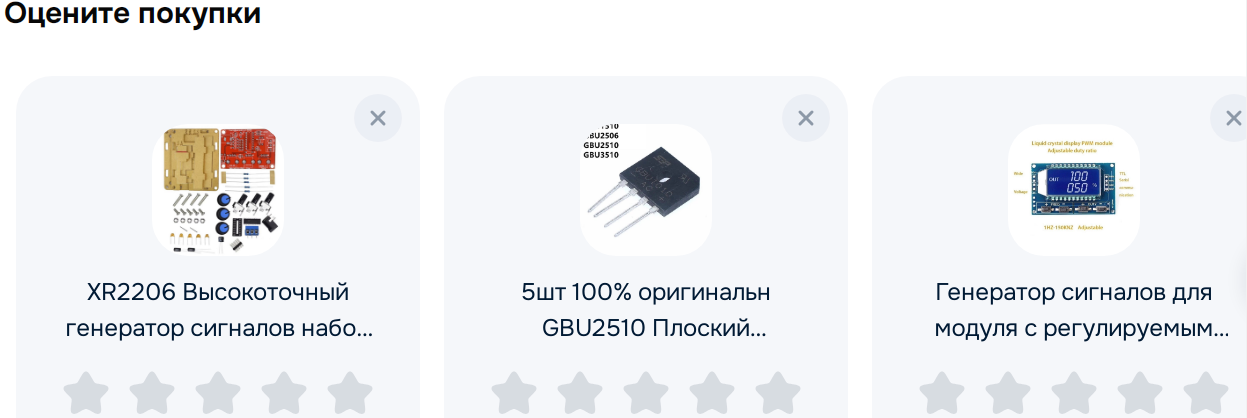

почему никто не делает. вот купил 2 генератора. один готовый до 150 кгц другой пришлось собирать до 1 мгц

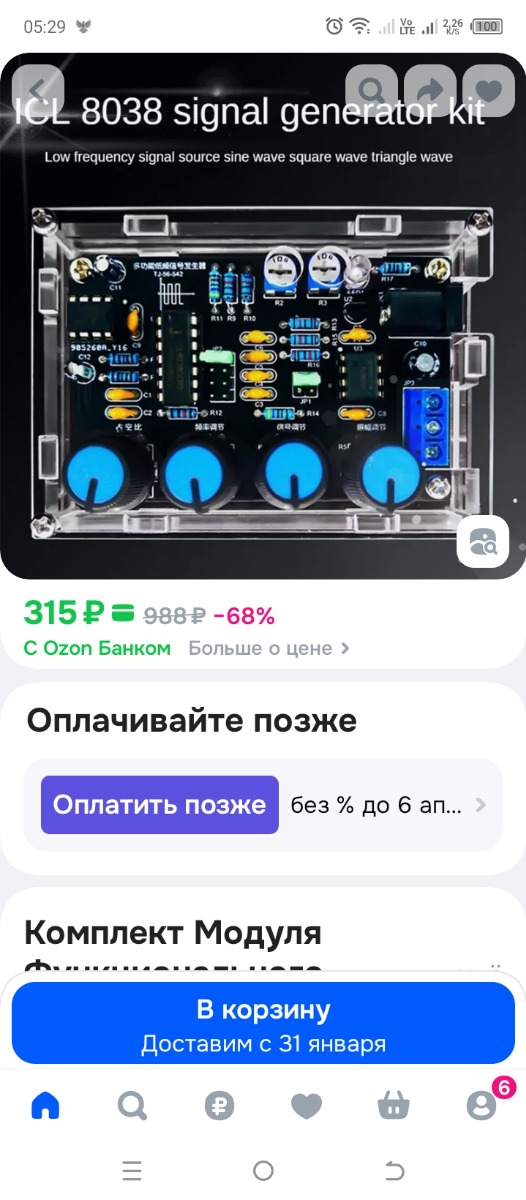

вот вчера таких парочку купил

следующие покупки в феврале как пенсия придёт

Это настолько сократит искания,что можно только удивлятся. Но сам прерыватель лучшее делать на cd4093 это тригеры Шмидта,и как говорил Романов,частота иногда зависит от количества импульсов с разницей всего 10-50 герц.Ну это все впереди,пока не пощупаеш не поймешь,но упоминание у него было.Тригеры очень точно срабатывают,как говорится без лапши...

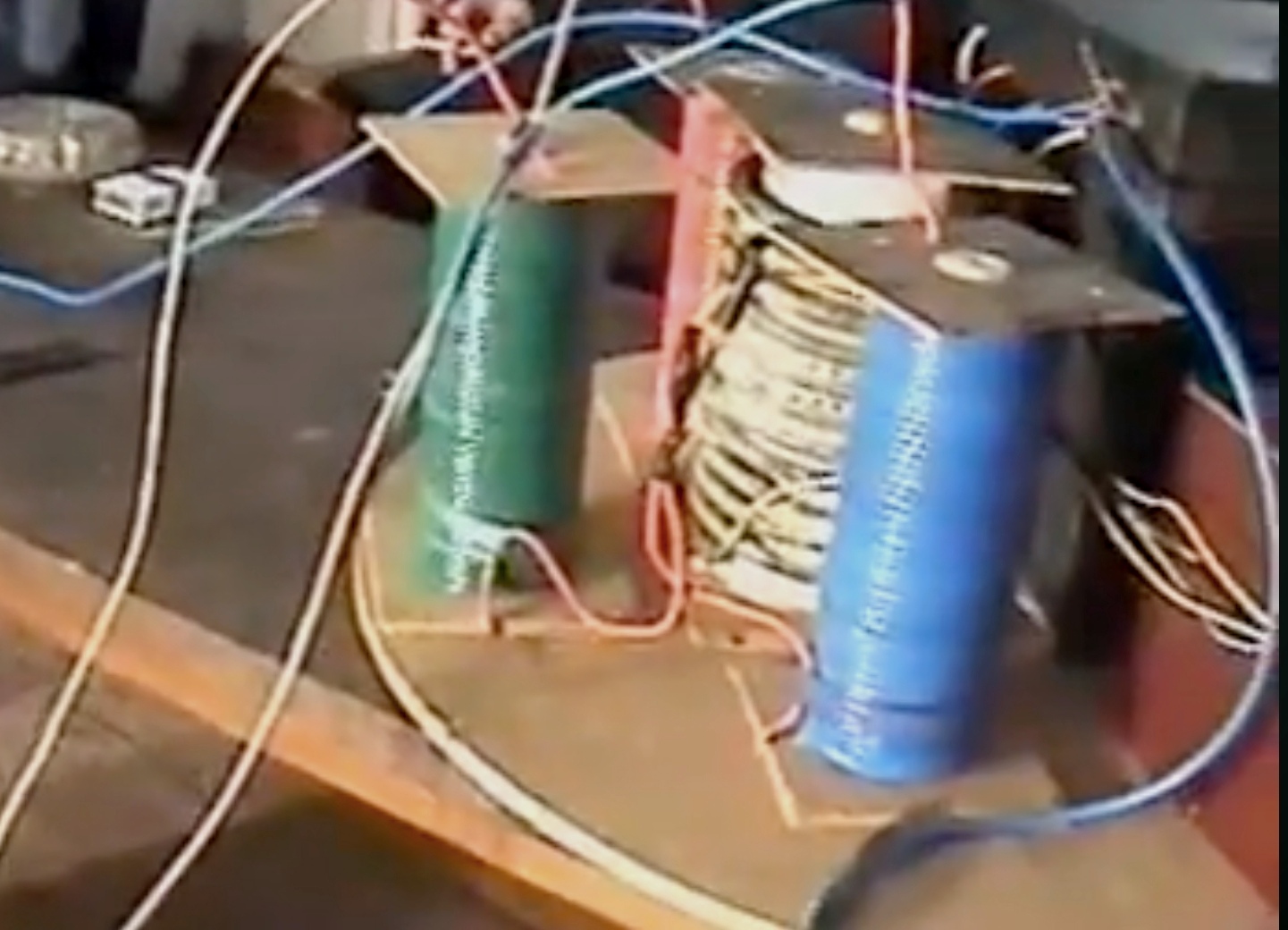

Кто ни будь ответит на мой флуд??? Как подключены "выходные" катушки???

asni пишет:

Это настолько сократит искания,что можно только удивлятся. Но сам прерыватель лучшее делать на cd4093 это тригеры Шмидта,и как говорил Романов,частота иногда зависит от количества импульсов с разницей всего 10-50 герц.Ну это все впереди,пока не пощупаеш не поймешь,но упоминание у него было.Тригеры очень точно срабатывают,как говорится без лапши...

ну романов говорил один бред. насчёт всяких помех и именно применять микрухи 561 серии. вот схема индукционки. частота на блине 30 кгц. синусоида 100 герц шинкуется частотой 30 кгц. мощность 2 квт и ни кастрюля ни сковородка к печке нелипнет. а представь еслиб это было 50 герц тыб вместе с кастрюлей поднимал бы и печку. обычный пускатель мощность 20 ватт а ты его раздери

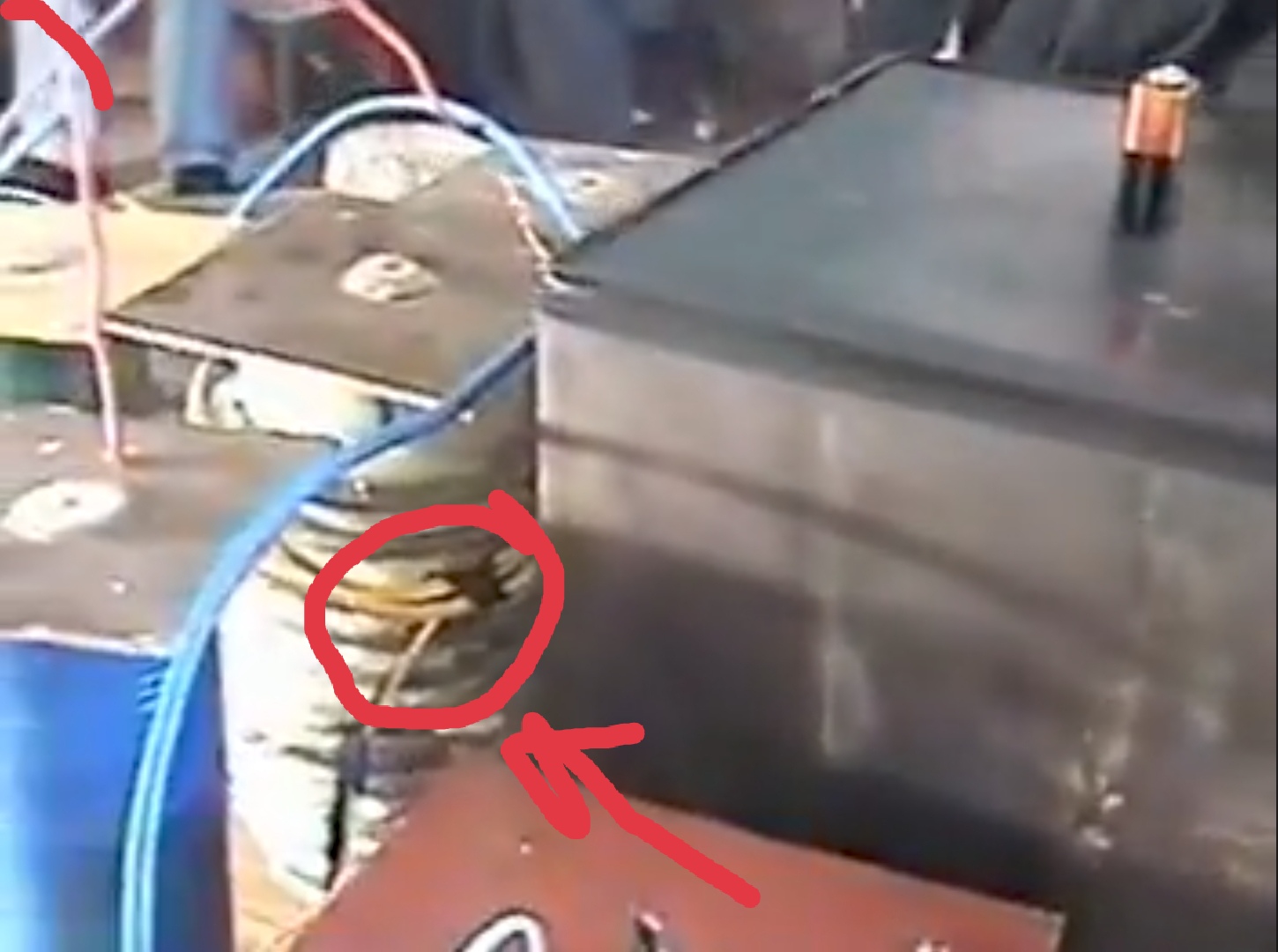

Красный кабель прикручен к этой обмотке ,которая находится на медном змеевике...

Почему в 100кВт установке ,ноль прикручен к пластине???

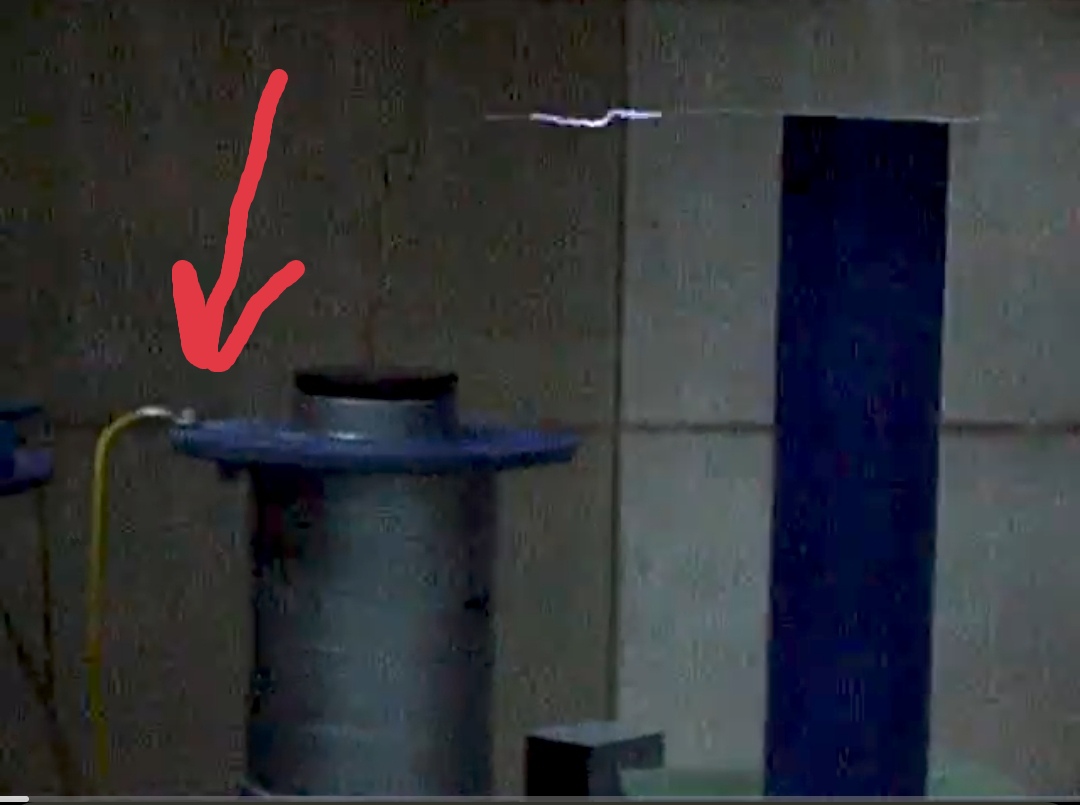

Почему из пластины на синей "башне" идёт вывод с разрядом???
Похоже на Тесла,может это охрененных размеров Конденсатор???

jay80 пишет:

Почему в 100кВт установке ,ноль прикручен к пластине???

ВНИМАНИЕ: Спойлер!

Почему из пластины на синей "башне" идёт вывод с разрядом???
Похоже на Тесла,может это охрененных размеров Конденсатор???

ВНИМАНИЕ: Спойлер!

Вот ни чего себе. Даже Жуй начал догадываться.

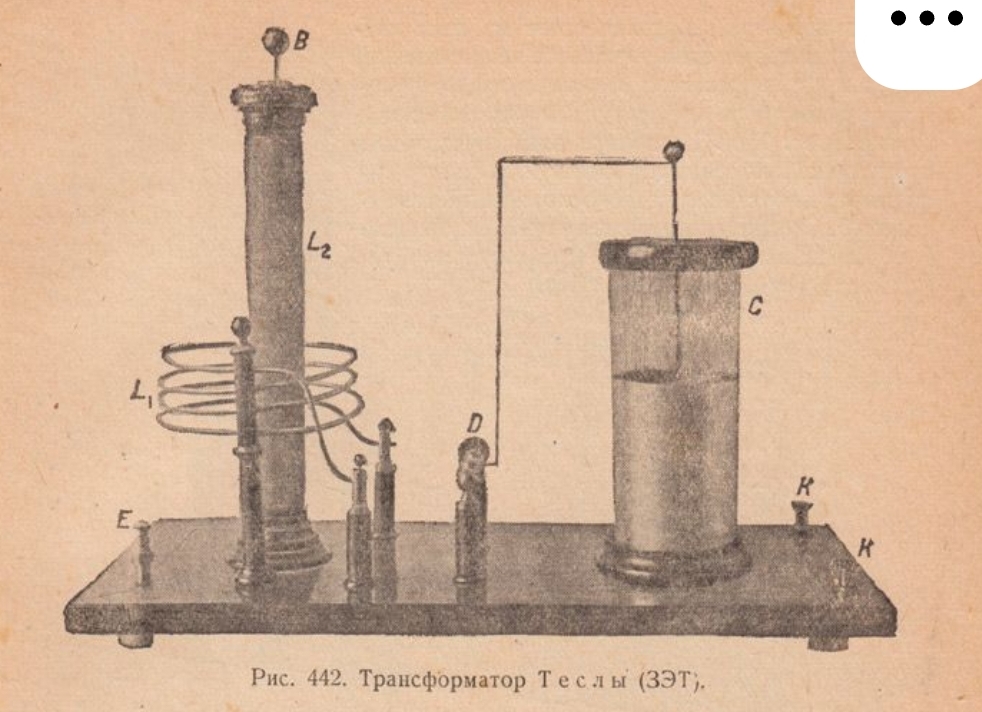

Это не просто конденсатор, а трёх-обкладочный.
Рад за тебя.
