ТЕМА:

Схема должна выполнять какие то функции, она может быть правильно нарисована и делать то что ей положено, а может от балды.
Рисуйте , обсудим, подскажем, поможем.
Вот например-

DELAMORTO пишет:

Схема должна выполнять какие то функции, она может быть правильно нарисована и делать то что ей положено, а может от балды.
Рисуйте , обсудим, подскажем, поможем.
Вот например-

ВНИМАНИЕ: Спойлер!

Может я что то недопонимаю, но зачем тут стоит данный диод?
В таком включении он будет шунтировать обмотку обратным направлением тока..А значит, все "потуги" с дальнейшей рекуперацией обратной ОЭДС (по схеме ниже) просто НЕ О ЧЕМ..
Нижняя часть схемы, вообще работать не будет..
Опять же, если емкость в первичной цепи работает в режиме резонанса, то для линейной характеристики амплитуды тока, нужно в разрыв цепи питания контура ставить дроссель..
Если не предусмотрен режим резонанса, данная емкость будет только шунтировать обмотку, меняя частоту выбросов ОЭДС(снижая добротность обмотки)..
Все остальное ...... В цепи рекуперации дроссель(шунтируемый емкостью) зачем?
Лишнее сопротивление обмотки, как накопитель энергии, он не работает..Дроссель в выходной части (самозапит) тоже как бы не при делах...
Там что у вас импульсы с постоянной составляющей?
Ну не знаю!!!

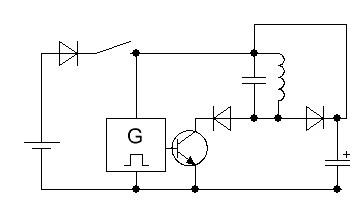

схема
Сейчас гоняю на тесте эту схему. Нагрузка светодиодная лампа 12В на 2Вт. Горит уже 12 часов! Идет рекуперация через светодиод на верхний АКБ. Внизу замеры напряжений на каждом АКБ. Надеюсь процесс понятен Вам один разряжается очень медленно другой подзаряжается. Затем их меняем местами и так далее. Хочу выяснить на сколько по времени хватит таких перестановок АКБ что бы горела светодиодная лампочка.

Схема обычный выпрямитель переменки для нагрузки, на работу схемы не влияет.


Если "умникам" глаза мозолит, уберем.

Этот диод не дает затухать колебаниям , транзистору жить легче


Вообще цель получить колебания в LC контуре...для начала.

dozor пишет:

ВНИМАНИЕ: Спойлер!

Сейчас гоняю на тесте эту схему. Нагрузка светодиодная лампа 12В на 2Вт. Горит уже 12 часов! Идет рекуперация через светодиод на верхний АКБ. Внизу замеры напряжений на каждом АКБ. Надеюсь процесс понятен Вам один разряжается очень медленно другой подзаряжается. Затем их меняем местами и так далее. Хочу выяснить на сколько по времени хватит таких перестановок АКБ что бы горела светодиодная лампочка.

В продолжении темы, по эксам моей схемы. Итак, АКБ1 через 18 часов работы зарядился с 12В до 12,75В ; АКБ 2 разрядился с 12,6 до 9,12В. Как ни странно яркость свечения светодиодной лампы не поменялось, хотя АКБ 2 заметно разрядился до 9,12В. Поменял местами АКБ и опять поставил на прогон. Все работает. Эксы продолжаю.

SMD пишет:

Дозор , а если намотать на дросель вторичку и по ней пустить плюс с элекролита на нагрузку ? вторичка может быть толстая пару-тройку витков .

Там работает во всю ОЭДС ! Пробовал просто подключать нагрузку на прямую светодиодную лампу сразу сгорела, сначало не понял - но затем сделал замеры а там 56В на конденсаторе махом заряжается. Ваш экс не пробовал занят пока тестами, но потом попробую сделать. Нарисуйте схему как Вы это видите. В продолжении моя схема уже отработала 36 часов переставил сейчас опять АКБ местами все работает дальше. Эксы продолжаю!

примерно так как в известной схеме

SMD пишет:

примерно так как в известной схеме

Очень интересно! Надо обязательно попробовать! Сейчас закончу проверять свою схему займусь Вашей. Кстати в своей схеме я использую Дроссель ДРЛ-400. Он как раз имеет две разнесенные полуобмотки на разых сторонах кернов.

Gonchar пишет:

dozor пишет:

Кстати в своей схеме я использую Дроссель ДРЛ-400. Он как раз имеет две разнесенные полуобмотки на разых сторонах кернов.

Это, что за дроссель такой двухобмоточный... обычно у все одна обмотка...
Можно фото и марку

Можно, но чуть попоже надо сфоткать сначала. Через 1 час выложу как буду дома. Пока на работе. Для начала посмотрите в гугле Дроссель для лампы ДРЛ-400

марк пишет:

Gonchar пишет:

dozor пишет:

Gonchar пишет:

dozor пишет:

Кстати в своей схеме я использую Дроссель ДРЛ-400. Он как раз имеет две разнесенные полуобмотки на разых сторонах кернов.

Это, что за дроссель такой двухобмоточный... обычно у все одна обмотка...
Можно фото и марку

Можно, но чуть попоже надо сфоткать сначала. Через 1 час выложу как буду дома. Пока на работе. Для начала посмотрите в гугле Дроссель для лампы ДРЛ-400

Да у меня этих дросселей целая кучка лежит... от 80 до 1000 Вт
В том то и дело, что все они с одной обмоткой...

Знаю, была при союзе отдельная серия, подобных дросселей для крайнего севера... но никогда на видел и марку не знаю...

Дак ты из корпуса выбей и увидишь что намотан он на разных кернах
во всяком случае 250 и 400 точно! причем оэдс с них огромный.. не знаю почему...

Возьми бухту кабеля,там ваш оэдс ещё больше,а на бухте кабеля 1км оэдс просто ппц от аа батарейки

Gonchar пишет:

dozor пишет:

Кстати в своей схеме я использую Дроссель ДРЛ-400. Он как раз имеет две разнесенные полуобмотки на разых сторонах кернов.

Это, что за дроссель такой двухобмоточный... обычно у все одна обмотка...
Можно фото и марку

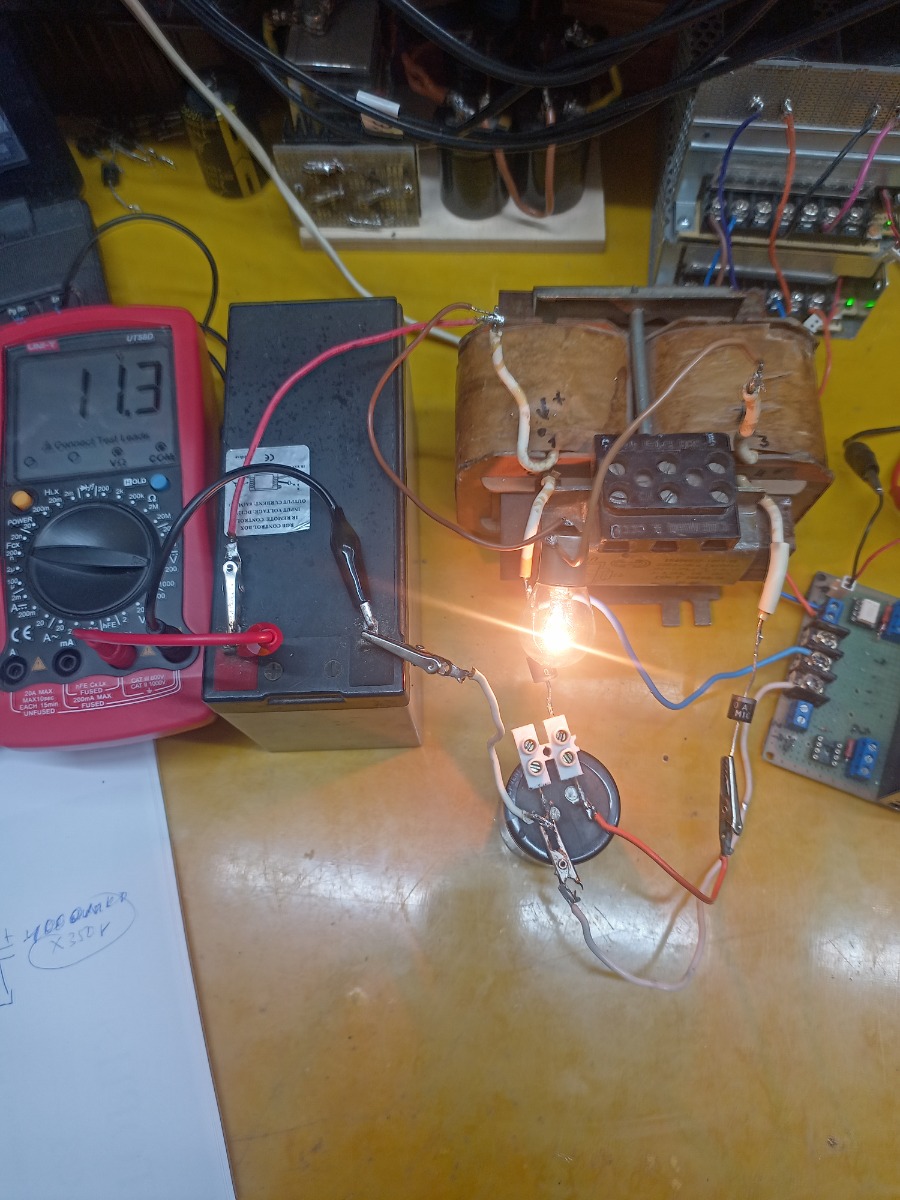

Вот такой дроссель

dozor пишет:

SMD пишет:

Дозор , а если намотать на дросель вторичку и по ней пустить плюс с элекролита на нагрузку ? вторичка может быть толстая пару-тройку витков .

Там работает во всю ОЭДС ! Пробовал просто подключать нагрузку на прямую светодиодную лампу сразу сгорела, сначало не понял - но затем сделал замеры а там 56В на конденсаторе махом заряжается. Ваш экс не пробовал занят пока тестами, но потом попробую сделать. Нарисуйте схему как Вы это видите. В продолжении моя схема уже отработала 36 часов переставил сейчас опять АКБ местами все работает дальше. Эксы продолжаю!

Какой результат должен быть для окончания эксперимента?
И кстати, по завершению эксперимента возьми электронную нагрузку, выстави на ней 2 Вт, подключи свои аккумулятор и сравни по времени работы.

Провел предварительный экс по схеме SMD (повышающий вариант) Все работает. Надо только видимо поднять напряжение на АКБ , а то лампочка 12в 21Вт немного просаживает один АКБ. Потом поставлю два АКБ 12в последовательно что бы общее напряжение было 24В. Тогда и проверю повторно. пока очень хороший результат получил. Частота 100Гц скважность 57%. импульсы . Все работает!

SMD пишет:

примерно так как в известной схеме

немного это напоминает, strannik-2.ru/index....=30#117929
