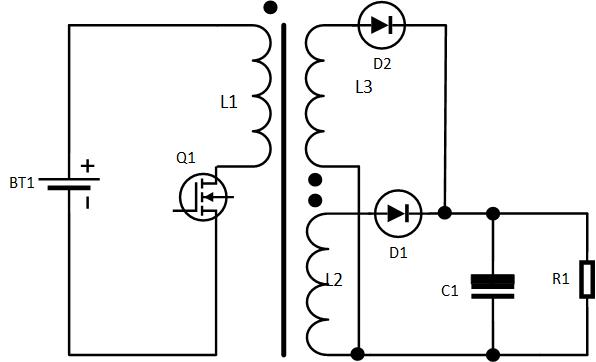

Как вариант, возможно логика работы такая. Сначала по конструкции, все обмотки с равным количеством витков, (возможно на L2 нужно сделать чуть больше) L1 и L2 намотаны на разных участках сердечника т.е не поверх а рядом, L3 Намотано поверх L1. Что касается работы схемы, при открытии ключа в L1 начинает течь ток параллельно под действием прямой эдс начинает течь ток в L2 причем т.к обмотки не имеют непосредственной связи а связь только по сердечнику у обоих на прямом ходе сохраняется индуктивность и следовательно в L1 помимо наведения на L2 еще идет накопление энергии, в обоих обмотках ток линейно нарастает (во вторичной форма напряжения повторяет форму тока первички) после достижения нужного напряжения ключ закрывается и на L3 переходит энергия накопленная в L1 . Т.е по логике на нагрузке должно быть в 2 раза больше.

chiksat пишет:

matros посты Юрчика, буду удалять и всё что с ним связано, иначе будет срач, Юра у тебя своя тема, пеши там.
matros, в твоей схеме не будет прибавки ИМХО, так как нагрузка включена и в первый и во второй период, смысл обратнохода и заключается в том, чтобы все домены , в ферромагнетике развернулись по максимуму в одну сторону в первом периоде, при обрыве, разворачиваясь в другую, они наводят ЭДС, а в вашем варианте, им будет препятствовать нагрузка, и поэтому во втором периоде будет ПШИК. имхо.

Не факт, на прямом ходе что мы имеем, две катушки со встречными токами расположенные каждая на своем участке магнитопровода, при обрыве тока в первичной ток просто перебросится во вторичную которая намотана поверх первичной т.к тут непосредственная связь, и по итогу должны остаться две катушки со встречным током но вместо л1 будет л2, хотя эт теория нужно проверять.

Юрик ты тупишь дважды, или трижды уже! Тебе сказали - не нужен стабилизатор там где питание гуляет и это никак не влияет + - 5вольт похеру! Тем более тут строго в частоту попадать надо, поднялось напряжение- частота сдвинулась, все притухло, САМО РЕГУЛИРУЕТ! Само как епаный блокинг встает на рабочую частоту.

DELAMORTO пишет:

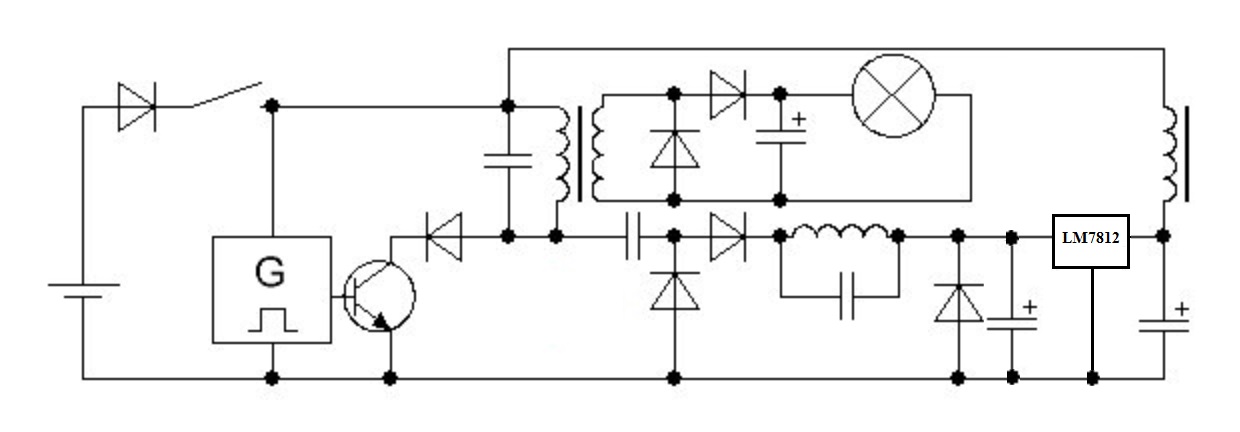

1мкф и 220 мкф в параллель в чем смысл? диод после дроселя вообще не к месту. Контур так колебаться не будет, ему опора нужна хотябы диод.
После дросселя емкость - тупизм, она раньше должна быть. Емкость перед контуром- нахрена?! Диод в купе с кондером- выравнивает выброс, делая переменку. Трансформатор для нагрузки а не самозапита. Пантюхов хоть и обещал динатрону схему, но никогда ее не публиковал.А с обрывков слов можно и не такое нарисовать

Конденсаторы в параллель, это обыкновенная обвязка электролита, там бы ещё и третий слюдяной на на несколько нан не помешал бы...
Ёмкости ставят и перед дросселем и после... все зависит от степени сглаживания... не застал ты видать построение анодного питания...
Диод после дросселя и ёмкости... тут согласен... странновато, что он там есть...

А весь цинус в 1-2 и В-В`, тоесть в утилизации магнитного поля...

Пантюхов говорил - для самозапита хватит 2-3 индуктивных выброса, дроссель их растягивает.
LC контур цэ фильтр, он только на своей частоте звенит, остальные подавляет. У него по схеме нет опоры, дросель это не опора, звона не будет, а не будет звона- не будет СЕ.

Сам принцип- коммутация катушки создает индукционный выброс, который резонирует на частоте с колебательным контуром, тот создает из импульса колебания, дроссель сглаживает это, делая ток равномерным. Получается ОЭДС вытягивается по времени- от сюда и прибавка.Был короткий, стал длинее.

DELAMORTO пишет:

Сам принцип- коммутация катушки создает индукционный выброс, который резонирует на частоте с колебательным контуром, тот создает из импульса колебания, дроссель сглаживает это, делая ток равномерным. Получается ОЭДС вытягивается по времени- от сюда и прибавка.Был короткий, стал длинее.

Фильтр и трансформатор не должны быть связаны индуктивно. Даже на плате Пантюхова видно — два трансформатора расположены как два отдельных острова, рядом, но без пересечения магнитных теней. Именно такое разделение сохраняет чистоту процесса и позволяет схеме дышать. У нас есть биение двух контуров — емкостного и индуктивного, что приводит к сдвигу фазы, и мы получаем удлинение импульса, при этом напряжение и ток находятся в фазе: реактив в актив.

Gonchar пишет:

DELAMORTO пишет:

LC контур цэ фильтр, он только на своей частоте звенит, остальные подавляет.

В таком включении это фильтр-пробка...

Ну тогда дроссель до витка нужно подбирать, что настройку сделает бесполезной. Жаль по Пантюхову не осталось объяснений...но можно конечно свой огород городить....может что получится, не факт что Пантюхов все делал правильно.

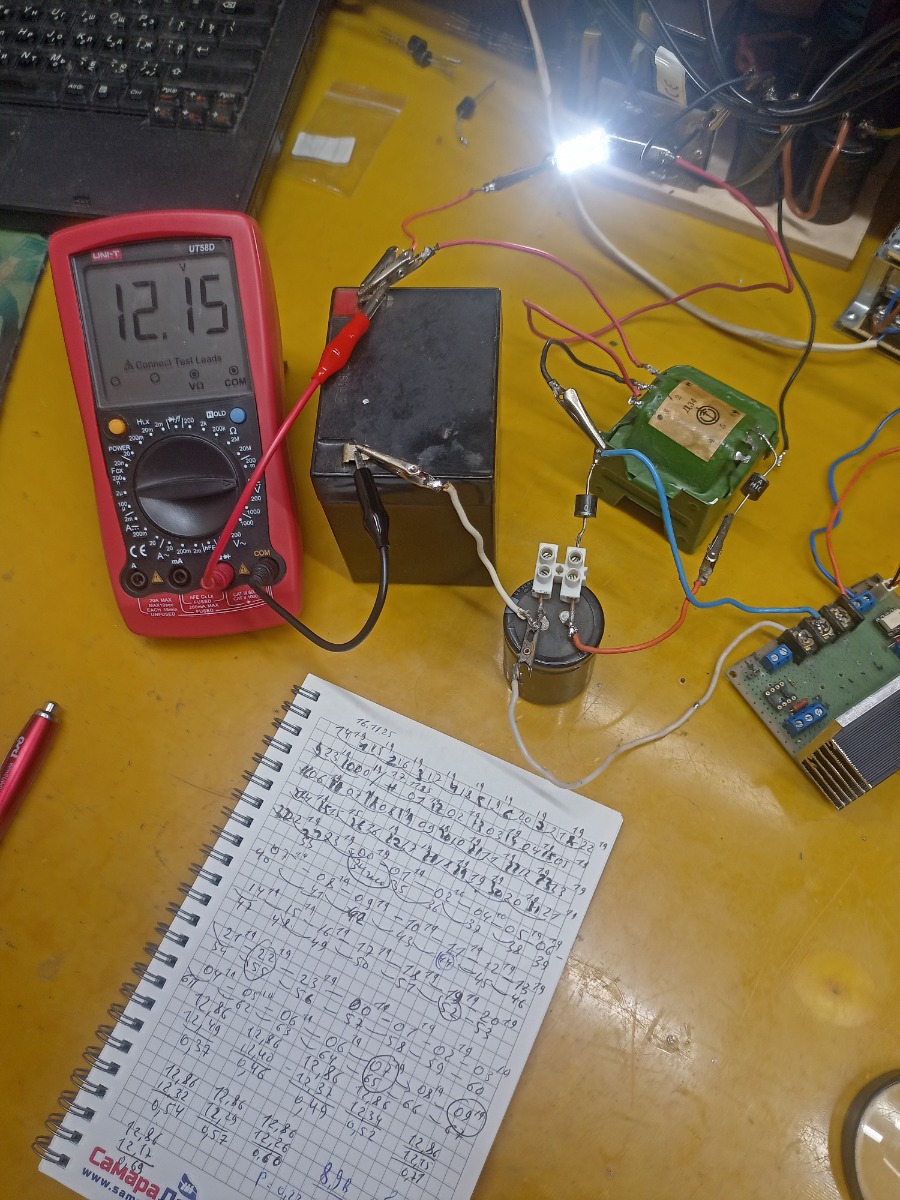

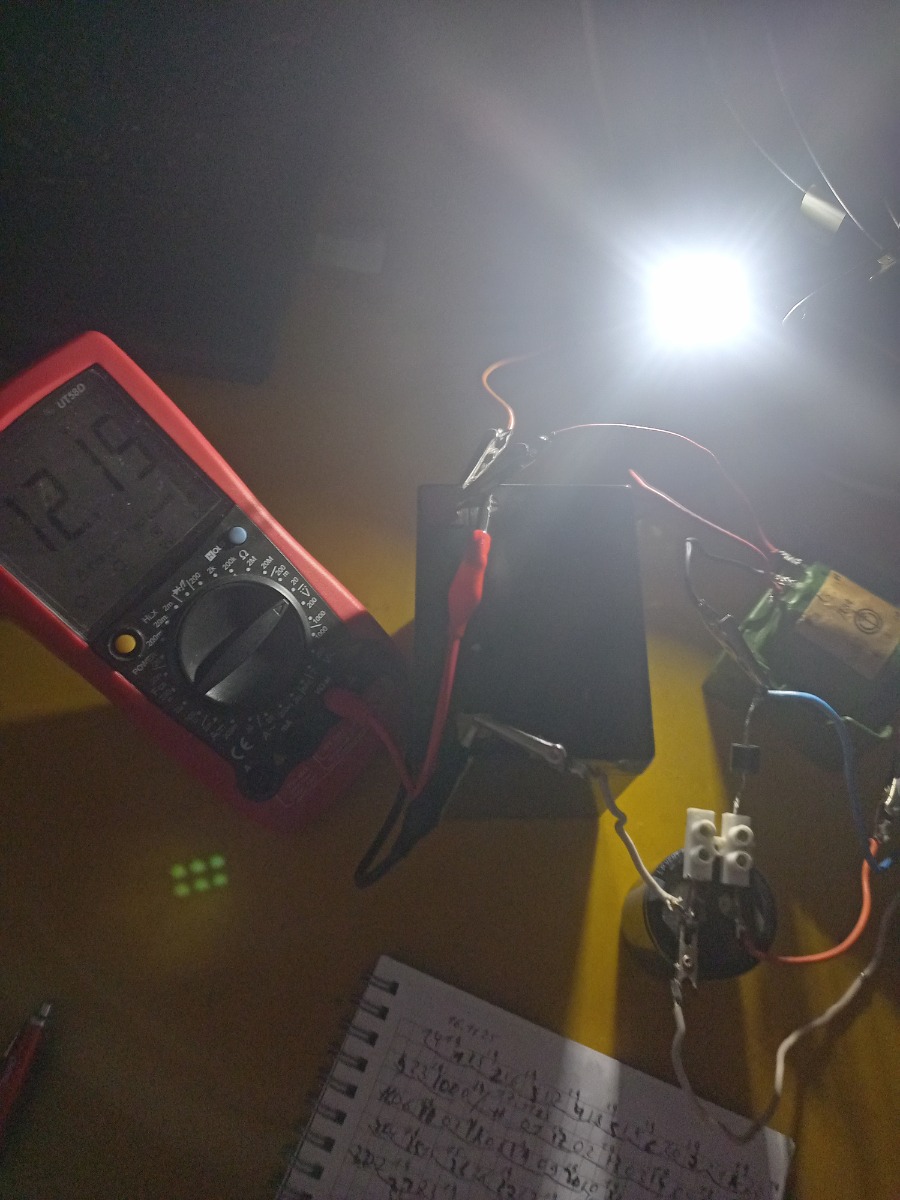

Всем привет! Как я ранее сообщал Вам продолжаю проводить эксы по ранее всем известной схеме с рекуперацией немного ее модернизировал вместо большого дросселя ДРЛ-400 поставил другой дроссель Д-34. В качестве нагрузки использовал автомобильную светодиодную лампу 12В 2Вт. Все запитано от АКБ 12В 5А\ч. Получил хорошие результаты по рекуперации. Потребление схемы составило 49мА, а обратный ток рекуперации 24.7мА. Что составляет 50% возврата энергии обратно в АКБ, При этом горит светодиодная лампочка в полный накал. Схема уже работает с 16.11.25г. по сегодняшний день (67 часов на 09:00) при этом АКБ просел от первоначального значения всего на 0.71В. (Было 12,86В стало 12,15В) Это подтверждает что идет рекуперация энергии! Кому интересно пишите в личку. Схема ранее в этой ветке была выложена, а уж детали и тонкости настройки я думаю можите сделать сами. Успехов!

A-tac пишет:

dozor пишет:

Всем привет! Как я ранее сообщал Вам продолжаю проводить эксы по ранее всем известной схеме с рекуперацией немного ее модернизировал вместо большого дросселя ДРЛ-400 поставил другой дроссель Д-34. В качестве нагрузки использовал автомобильную светодиодную лампу 12В 2Вт. Все запитано от АКБ 12В 5А\ч. Получил хорошие результаты по рекуперации. Потребление схемы составило 49мА, а обратный ток рекуперации 24.7мА. Что составляет 50% возврата энергии обратно в АКБ, При этом горит светодиодная лампочка в полный накал. Схема уже работает с 16.11.25г. по сегодняшний день (67 часов на 09:00) при этом АКБ просел от первоначального значения всего на 0.71В. (Было 12,86В стало 12,15В) Это подтверждает что идет рекуперация энергии! Кому интересно пишите в личку. Схема ранее в этой ветке была выложена, а уж детали и тонкости настройки я думаю можите сделать сами. Успехов!

Это иллюзия и недостаток опыта..... через какое-то время аккумулятору будет хана. Такие приколы лучше всего тестировать на маленьких аккумуляторах (по ёмкости)... они быстрее сдыхают и от этого процесса голова начинает думать по - другому.... или не начинает. Я на этом барьере с десяток аккумуляторов потерял... (12.6 - 12.2 вольта)... вроде как вот оно, но чем дальше, тем сложнее восстановить заряд до 12.6 - всё хужее и хужее.

Здравствуйте уважаемый человек! Вы по какой схеме работали? Можите показать?
Если будите заряжать высоковольтными импульсами АКБ, то действительно ему будет хана! Я же заряжаю индукцией ЭДС ток и нормальным напряжением с фильтрующего ОЭДС. электролитического конденсатора 1000 мкф х350в. Поэтому у меня с этим все в порядке. Или Вы хотите сказать что обычный Dc-DC повышающий преобразователь тоже убивает АКБ при заряде?????? Так что друзья сначала смотрим схему а потом делаем свои выводы!

DELAMORTO пишет:

Пантюхов говорил - для самозапита хватит 2-3 индуктивных выброса, дроссель их растягивает.
LC контур цэ фильтр, он только на своей частоте звенит, остальные подавляет. У него по схеме нет опоры, дросель это не опора, звона не будет, а не будет звона- не будет СЕ.

Парни у Пантюхова обычный ВЧ генератор, а лампа из светодиодов является проводником. Она может светить длительное время и без генератора, и это не самозапит. Это оставшийся заряд вч энергии на конденсаторе. Не может быть самозапита без внешнего источника энергии. И при этом должен быть замер и показания приборов. Не верите? Смотрите, как я делаю «самозапит» на одном конденсаторе, я уже молчу, что было бы, если бы это был ионистр. Все это обычные будничные явления. Просто так даже прыщь не вскакивает))
rutube.ru/video/priv...17NpIEr5oA

DELAMORTO пишет:

Gonchar пишет:

DELAMORTO пишет:

LC контур цэ фильтр, он только на своей частоте звенит, остальные подавляет.

В таком включении это фильтр-пробка...

Ну тогда дроссель до витка нужно подбирать, что настройку сделает бесполезной. Жаль по Пантюхову не осталось объяснений...но можно конечно свой огород городить....может что получится, не факт что Пантюхов все делал правильно.

В этой схеме нет ни тумана, ни тайны. Это всего лишь передатчик и приёмник, превращающие реактивное в активное — и двух-трёх импульсов хватает, чтобы зарядить конденсатор и запустить его на самопитание. Всё совершенно естественно.

А настройка вовсе не какая-то тёмная алхимия — просто отслеживается фаза на приёмнике, и по ней выстраивается весь режим. Кто говорит, что это непомерно сложно, лишь уводит людей в сторону. Истина гораздо проще, чем такие рассказы.Нагрузка усиливает реактив — и в этом самое прекрасное в этой схеме.

dzen.ru/video/watch/..._site=mail

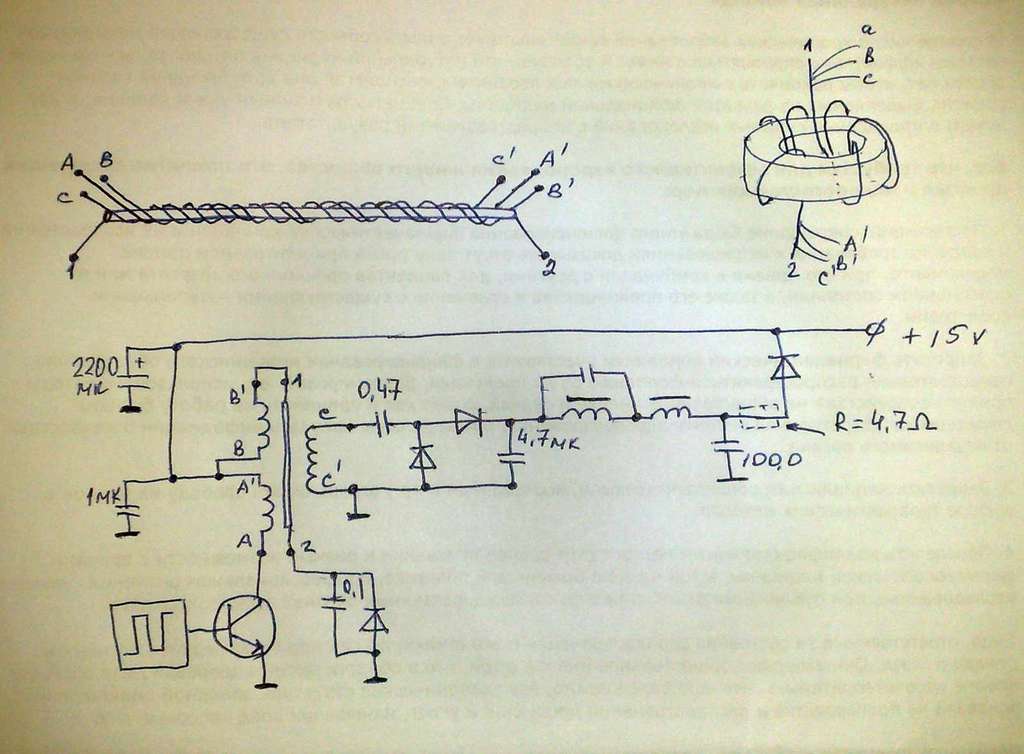

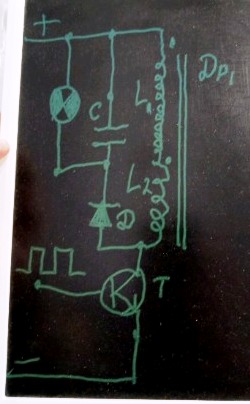

Трансформатор с обмотками в термоусадке якобы изготовлен так:

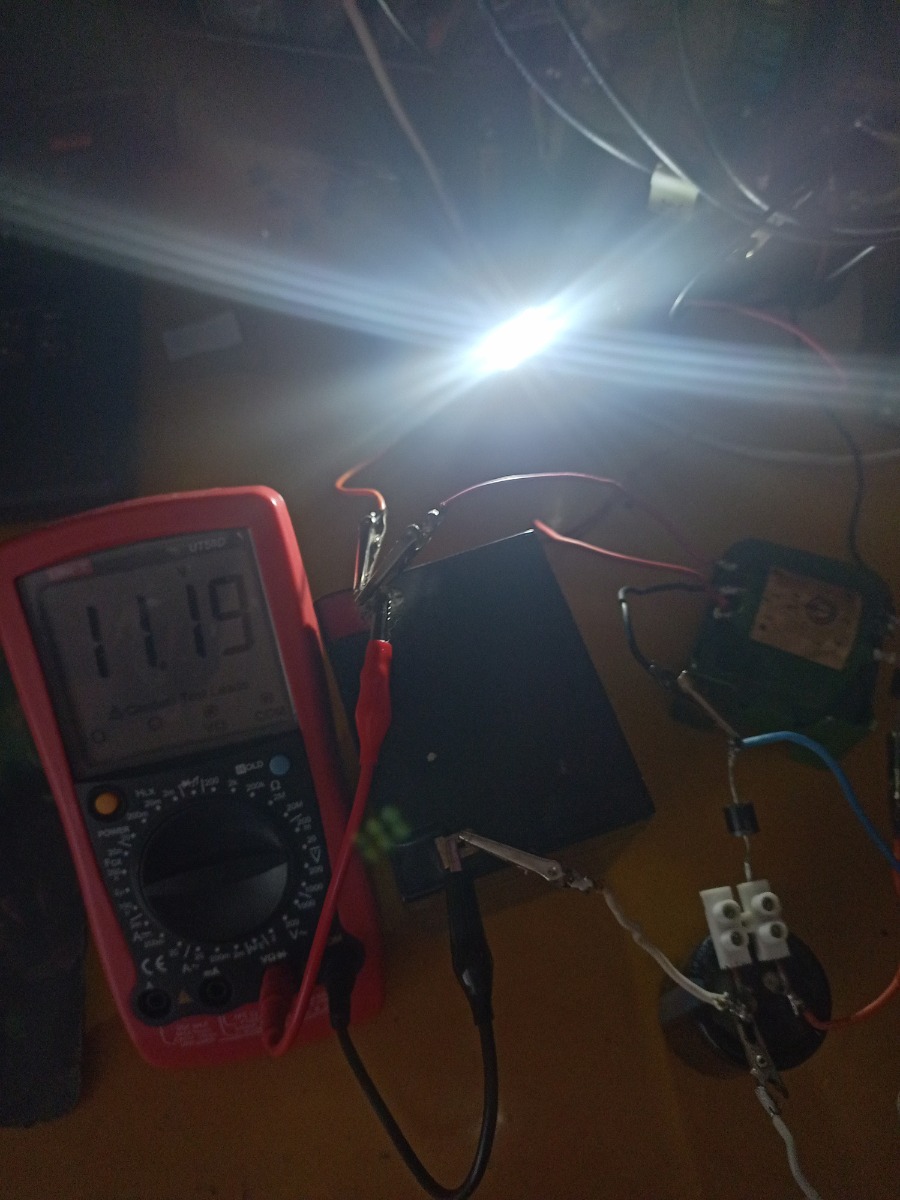

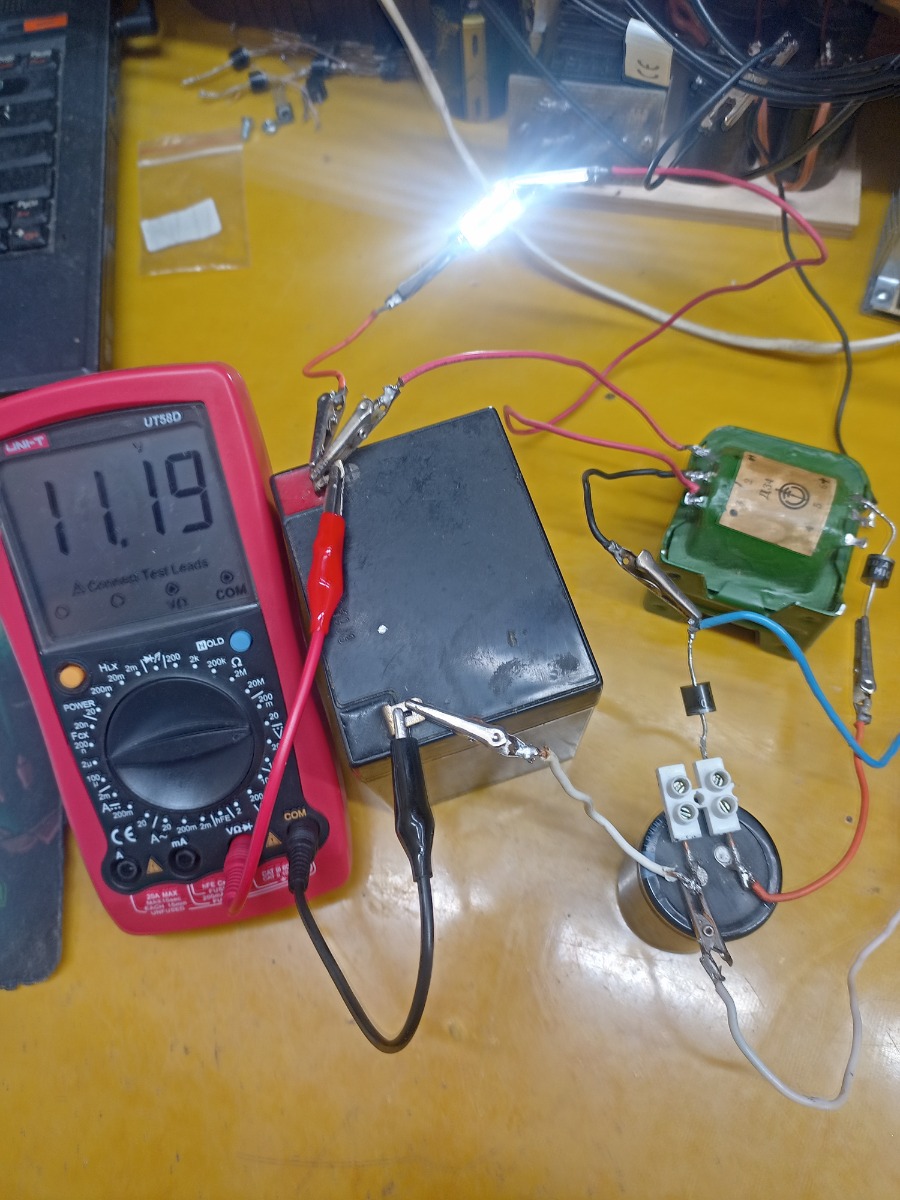

Всем привет! Как я ранее сообщал Вам продолжаю проводить эксы по ранее всем известной схеме с рекуперацией. Светодиодная лампочка от автомобиля 12В 2Вт продолжает светиться в полный накал!!! Схема уже работает с 16.11.25г. по сегодняшний день 20.11.25г. прошло более 4 суток !!! (96часов на 14:19) при этом АКБ просел от первоначального значения всего на 1В! (Было 12,86В стало 11,86В) Это подтверждает что идет рекуперация энергии! Кому интересно пишите в личку. Схема ранее в этой ветке была выложена. Успехов!
